Digitus Module Keystone CAT 6

Normes orientées vers l´avenir et qualité haut de gamme pour votre réseau.

- Le module Keystone Cat 6 prend en charge des vitesses de transmission allant jusqu´à 1 GBit/s et 250 MHz en connexion avec un câble d´installation réseau Cat 6 ou supérieur.

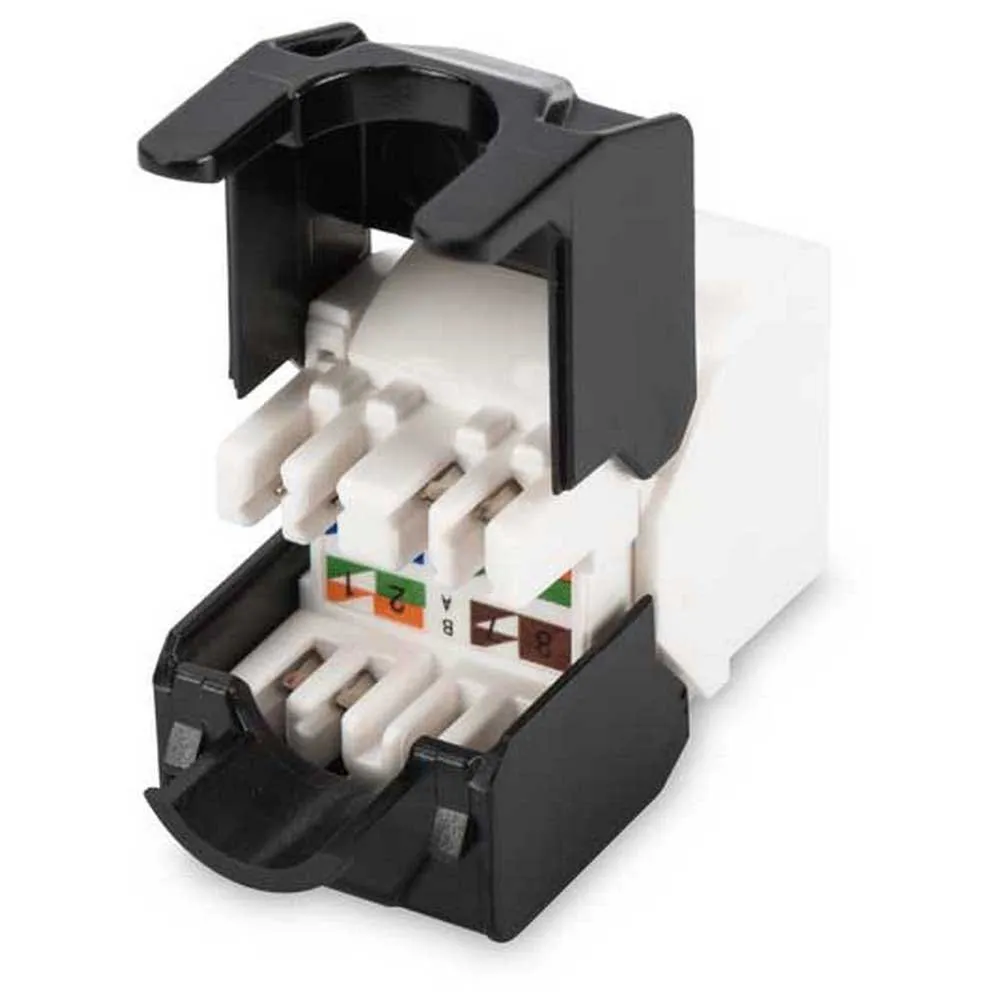

- La fixation des câbles s´effectue à l´aide de capuchons de verrouillage intégrés qui peuvent être ouverts à tout moment sans outils afin d´utiliser le module Keystone plusieurs fois, par exemple avec des applications sur le terrain.

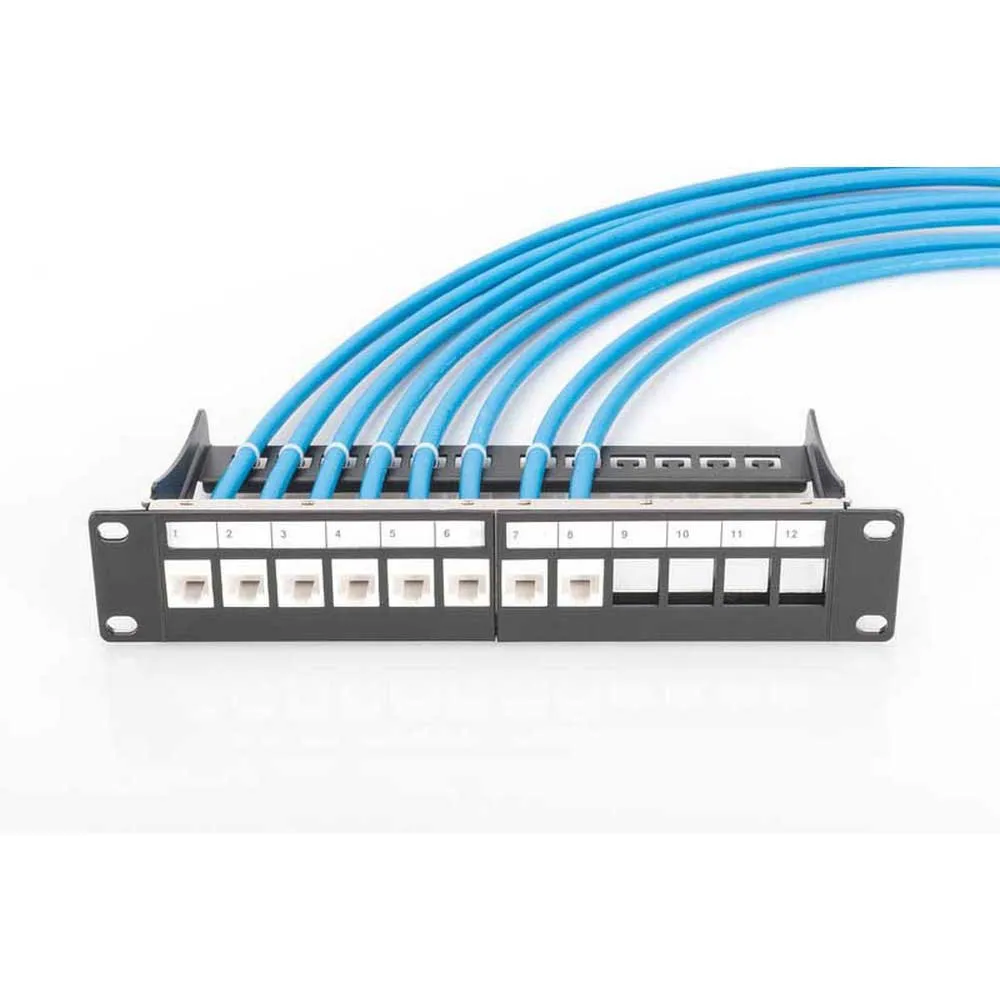

- En connexion avec un panneau de brassage modulaire et des boîtes de jonction réseau modulaires, les modules Keystone Cat 6 sont parfaits pour le câblage structuré des bâtiments.

- La connexion de montage du module Keystone de catégorie 6 / classe E permet une installation sans outil des câbles réseau avec des sections de conducteur comprises entre AWG 26/7 et 22/1.

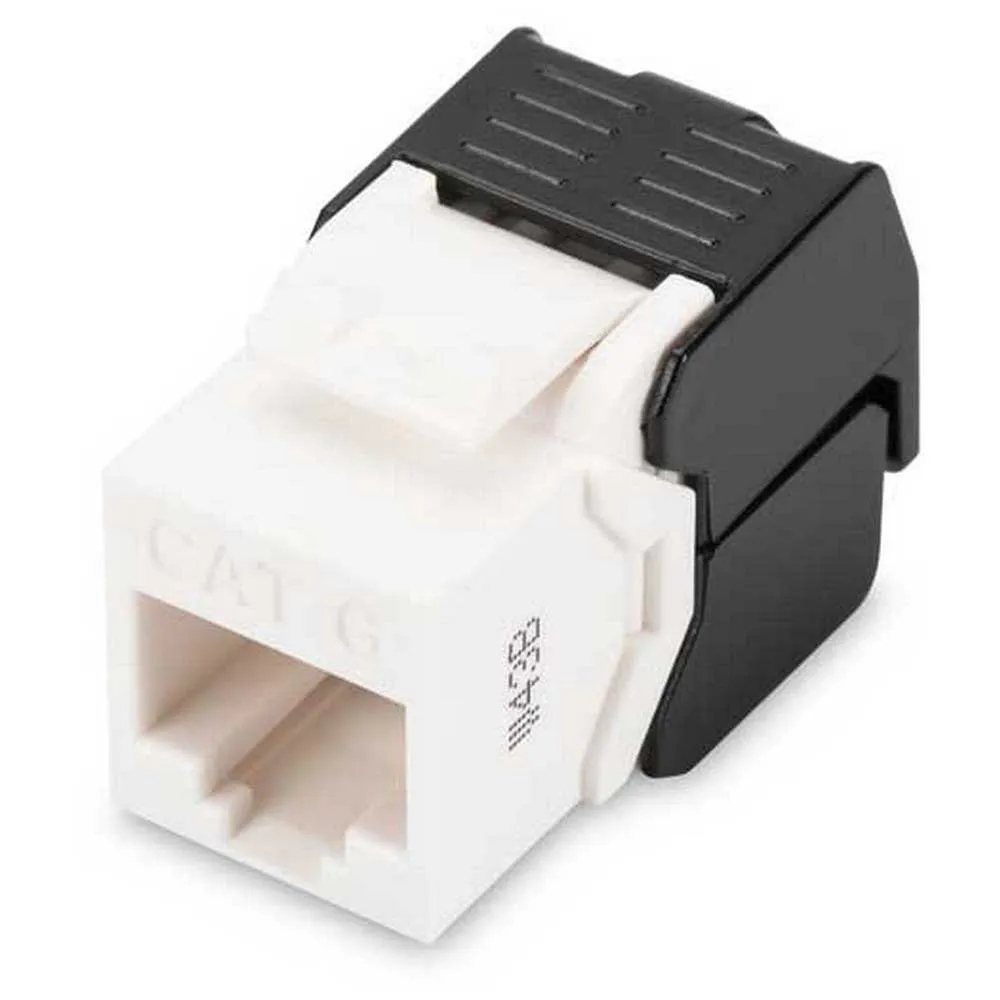

- Levier de verrouillage en plastique stable sur le dessus de la prise Keystone.

- Les barrettes LSA sont codées par couleur conformément à EIA/TIA 568 A&B.

- La charge de traction entre la prise et la fiche est de 7.7 kg. L´article ´´DN-93603´´ de DIGITUS® est un module Keystone non blindé avec une installation sans outil qui offre les meilleures performances et la meilleure qualité de liaison pour votre réseau.

La conception compacte permet l´installation de 24 pièces dans une rangée de panneaux 483 mm (19´´) 1U.

Détails techniques :

- Propriétés de transmission :

Catégorie 6.

- Domaine d´application :

Jusqu´à 250 MHz, 1GBase-T.

- Normes :

ISO/IEC 11801 3ème Ed., EN 50173-1, EIA/TIA 568-C Propriétés générales :

- Convient pour un montage en armoire de 483 mm (19´´).

- RJ45 femelle, 8P8C.

- Installation du câble via des barrettes LSA, codées par couleur selon EIA/TIA 568 A & B.

- Fixation des câbles avec des serre-câbles intelligents.

- Installation sans outil Propriétés techniques :

- Matériau RJ45 femelle :

ABS UL 94V-0.

- Borne de raccordement LSA :

Krone LSA+, UL 94V-2, bronze phosphoreux zingué.

- Plaque conductrice :

FR4, UL 94V-0 Propriétés physiques :

- Force d´insertion :

30N max.

(IEC 60603-7-5).

- Force de rétention :

7.7 kg entre la prise et la fiche.

- Température de fonctionnement :

- 20° C à +70 °C (ISO/IEC 11801, EN 50173-1, ANSI/TIA/EIA 568 C).

- Cycles d´accouplement femelle :

> 750 acc.

à ISO/IEC 11801, IEC 60603-7-5.

- Borne :

> 200 acc.

à ISO/IEC 11801, IEC 60603-7-5.

- Taille du fil IDC :

22.

- Conducteur massif et toronné de 26 AWG. - Résistance d´isolement :

> 500 MOhm.

- Résistance de contact :

< 20 MilliOhm.

- Rigidité diélectrique :

1000 VDC (Contact/Contact), 1500 VDC (Contact/Masse).
