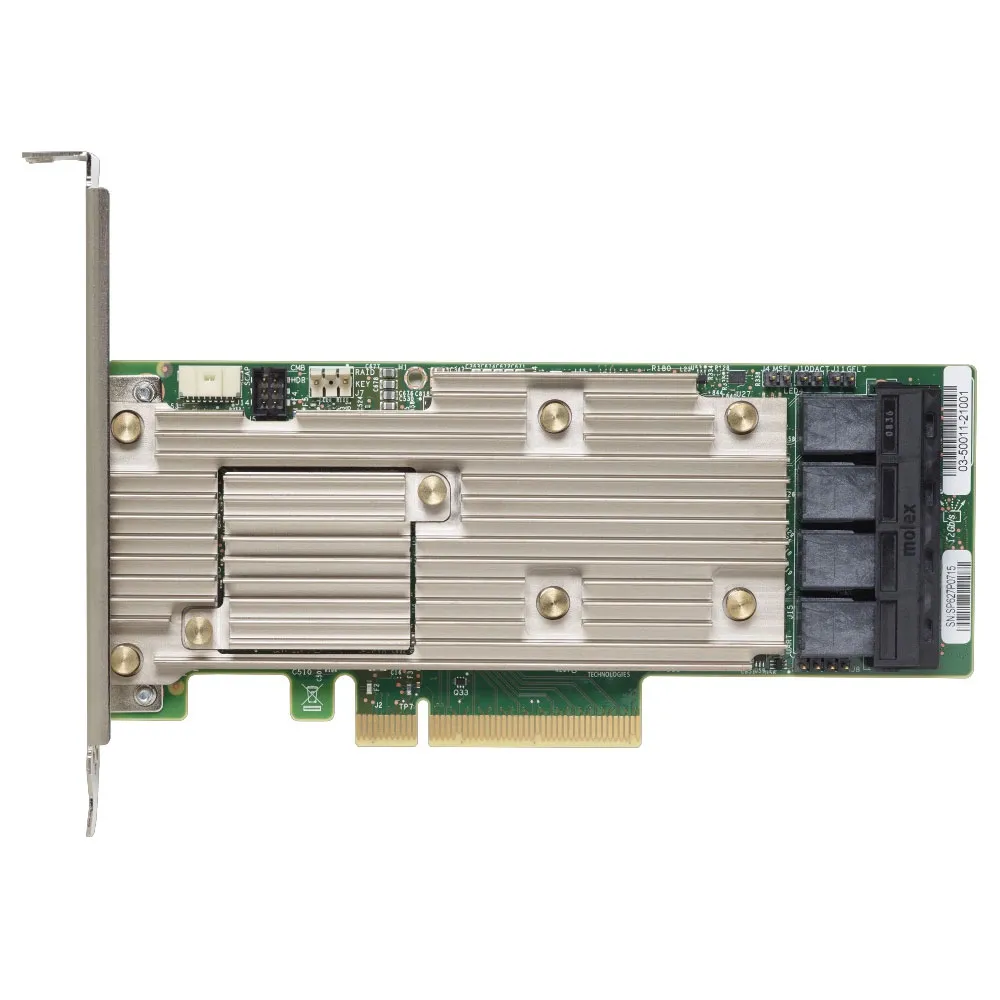

Lenovo Carte d´extension PCI-E ThinkSystem RAID 930-16i

Points Clés Contrôleur RAID Lenovo PCI Express x8 3.0 12000 Gbit/s :

- Interface hôte PCIe 3.0 x8.

- Contrôleurs RAID SAS/SATA 12 Gbps, basés sur la famille d´adaptateurs Broadcom MegaRAID 9460.

- 2 Go ou 4 Go de cache intégré avec mémoire flash.

- Connectivité pour un maximum de 2, 8, 16 ou 24 disques SAS ou SATA internes.

- Prise en charge du mélange de disques durs et SSD SAS et SATA.

Le mélange de disques SAS et SATA dans la même baie n´est pas pris en charge.

Le mélange de disques durs et de disques SSD dans la même baie n´est pas pris en charge.

- Prise en charge du mélange de disques 12 Gbps et 6 Gbps.

- Prise en charge des niveaux RAID standard 0, 1, 10, 5, 50, 6 et 60 (Le 930-4i prend uniquement en charge RAID 0, 1 dans le SN550 et RAID 0, 1, 5, 6 dans le SN850 car ces serveurs lames ne prennent en charge que deux et quatre disques respectivement).

- Prise en charge de l´état du disque JBOD (non-RAID).

- Prise en charge de 64 disques virtuels maximum, 128 baies maximum, 16 disques virtuels par baie.

- Prise en charge des tailles de disques logiques supérieures à 2 To.

- Taille de bande configurable de 64 Ko à 1 Mo.

- Prend en charge les disques formatés en secteurs 512e, 512n et 4K.

- Conforme à la configuration Disk Data Format (DDF) sur disque (CoD).

- Prise en charge S.M.A.R.T.

- Configuration via.

- Interface UEFI XClarity Provisioning Manager.

- Interface Web XClarity Controller.

- Modèles de configuration XClarity Administrator.

- Interface de ligne de commande StorCLI.

- Interface graphique utilisateur LSI Storage Authority (LSA).

- Interface UEFI Human Interface Infrastructure (HII) Contrôleur RAID Lenovo PCI Express x8 3.0 12000 Gbit/s :

- La famille ThinkSystem RAID 930 de contrôleurs RAID SAS internes 12 Gbps est constituée d´adaptateurs RAID-on-chip (ROC) hautes performances.

Ces adaptateurs prennent en charge les niveaux RAID 0/1/10/5/50/6/60 et incluent une liste complète de fonctionnalités de gestion et de RAS.

- Ce guide produit fournit des informations essentielles avant-vente pour comprendre les adaptateurs ThinkSystem RAID 930-4i, 8i, 16i et 24i, ainsi que leurs principales caractéristiques, spécifications et compatibilité.

Ce guide est destiné aux spécialistes techniques, aux spécialistes des ventes, aux ingénieurs commerciaux, aux architectes informatiques et aux autres professionnels de l´informatique qui souhaitent en savoir plus sur les adaptateurs et envisager leur utilisation dans des solutions informatiques.

Spécifications :

Ports et interfaces :

- Interfaces de lecteur de stockage prises en charge :

SAS, Serial ATA III.

- Interface hôte :

PCI Express x8.

- Version des emplacements PCI Express :

3.0.

- Ports mini-SAS HD internes :

4.

Performances :

- Niveaux RAID :

0.1,10.5,50.6,60.

- Migration du niveau RAID :

Oui.

- Débit de transfert :

12000 Gbit/s.

- Prise en charge des SSD :

Oui.

- Mémoire interne :

4000 Mo.

- Chipset :

LSI SAS3516.

- Prise en charge S.M.A.R.T. :

Oui.

- Nombre de périphériques pris en charge :

16.

- Extension de la capacité en ligne :

Oui.

- Remplacement à chaud :

Oui Processeur :

- Processeur intégré :

Oui.

- Famille de processeurs :

LSI Conditions opérationnelles :

- Température de fonctionnement (T-T) :

10.

- 55 °C.

- Température de stockage (T-T) :

-40.

- 70 °C.

- Humidité relative de fonctionnement (H-H) :

20.

- 90%.

- Humidité de stockage :

5.

- 95% Divers.

Caractéristiques :

- Facteur de forme de la carte PCI :

Pleine hauteur (profil bas).
