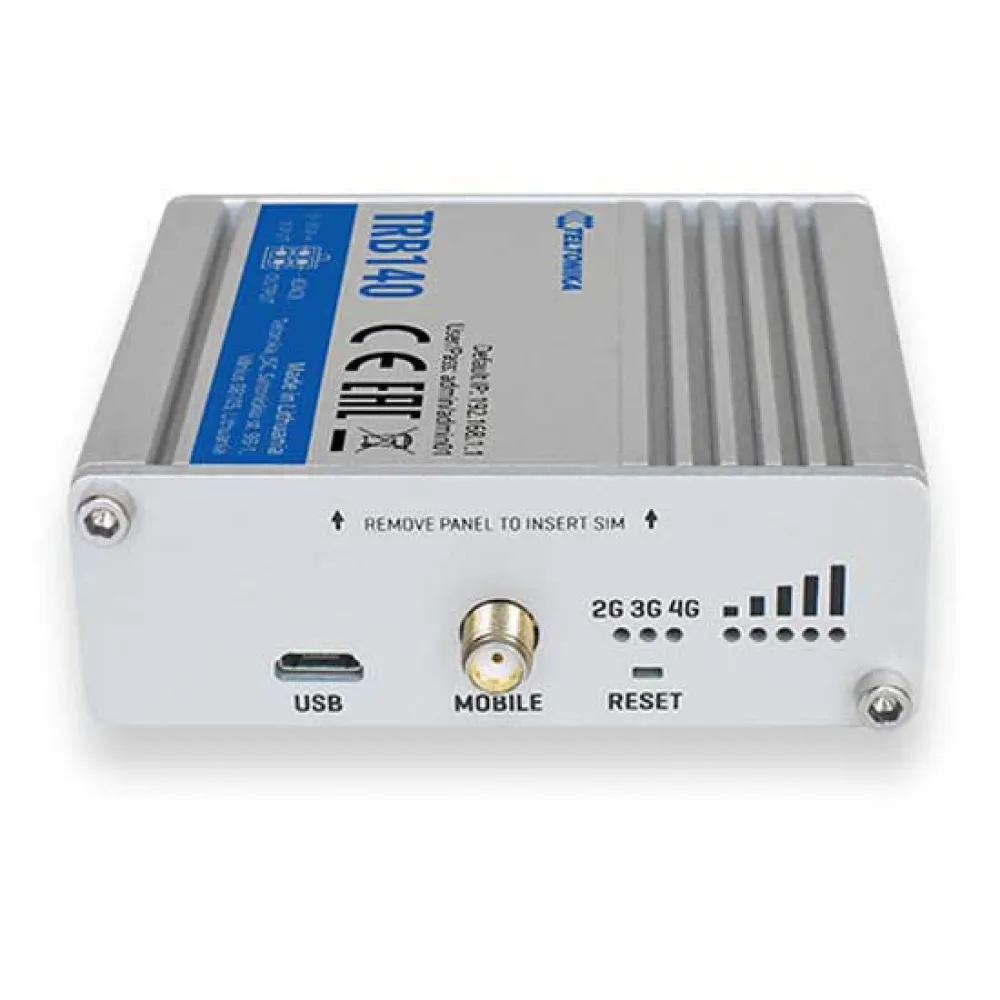

Teltonika Routeur TRB140

Prise EU.

TRB140 est une passerelle industrielle ultra-petite, légère et économe en énergie, équipée de capacités LTE Cat 4 essentielles, d´une interface Gigabit Ethernet, d´entrées/sorties numériques et d´un port Micro-USB.

- Grâce à sa conception compacte, ce produit est parfait pour les projets et les applications où un seul gadget nécessite une connectivité Internet fiable.

- TRB140 est spécialement conçu pour être utilisé dans le secteur industriel et dispose d´une large gamme de fonctionnalités de sécurité logicielle, telles que le contrôle par SMS, le pare-feu, Open VPN, IPsec, le système de gestion à distance (RMS) et la prise en charge de FOTA.

Caractéristiques :

Connectivité : - 4G/LTE (Cat 4), 3G, 2G Durabilité : - Boîtier robuste en aluminium RUTOS : - Système d´exploitation basé sur OpenWRT facile à utiliser, sécurisé et riche en fonctionnalités 9-30V : - Large gamme de tensions d´alimentation prises en charge Compacité : - Petite taille, installation facile RMS : - Compatible avec le système de gestion à distance Teltonika.

Spécifications :

Mobile : - Module mobile : 4G (LTE).

- Cat 4 jusqu´à 150 Mbps, 3G.

- Jusqu´à 42 Mbps, 2G.

- Jusqu´à 236.8 Kbps.

- Statut : Force du signal (RSSI), SINR, RSRP, RSRQ, Ec/Io, RSCP Octets envoyés/reçus, Bande connectée, IMSI, ICCID.

- SMS/Appel : Statut SMS, Configuration SMS, Envoyer/Lire des SMS via HTTP POST/GET, Email vers SMS, SMS vers Email, SMS vers HTTP, SMS vers SMS, SMS planifiés, Réponse automatique SMS, Utilitaires d´appel.

- USSD : Prend en charge l´envoi et la lecture de messages de données de service supplémentaires non structurées.

- Liste noire/blanche : Liste noire/blanche des opérateurs.

- Gestion des bandes : Verrouillage des bandes, Affichage de l´état des bandes utilisées.

- APN : APN automatique.

- Pont : Connexion directe (pont) entre le FAI mobile et l´appareil sur le LAN.

- Passthrough : La passerelle attribue son adresse IP WAN mobile à un autre appareil sur le LAN.

- PDN multiple : Possibilité d´utiliser différents PDN pour plusieurs accès réseau et services (en option) Ethernet : - LAN : 1 port RJ45, 10/100/1000 Mbps, prend en charge le croisement automatique MDI/MDIX.

Réseau : - Protocoles réseau : TCP, UDP, IPv4, IPv6, ICMP, NTP, DNS, HTTP, HTTPS, SMTP, SSL V3, TLS, PPP, PPPoE, SSH, DHCP, SNMP, MQTT, Wake On Lan (WOL).

- Routage : Routage statique.

- Surveillance de la connexion : Redémarrage par ping, Redémarrage par wget, Redémarrage périodique, LCP et ICMP pour l´inspection des liens.

- Pare-feu : Redirections de ports, Règles de trafic, Règles personnalisées.

- DHCP : Attribution d´IP statique et dynamique. - QoS / Gestion intelligente des files d´attente (SQM) (Prévu) : Priorisation du trafic par source/destination, service, protocole ou port.

- DDNS : Prise en charge de plus de 25 fournisseurs de services, d´autres peuvent être configurés manuellement.

- SSHFS : Possibilité de monter un système de fichiers distant via le protocole SSH.

Sécurité : - Authentification : Clé pré-partagée, certificats numériques, certificats X.509.

- Pare-feu : Les règles de pare-feu préconfigurées peuvent être activées via l´interface Web, configuration illimitée du pare-feu via CLI.

NAT.

NAT-T.

- Prévention des attaques : Prévention des attaques DDoS (protection contre les inondations SYN, prévention des attaques SSH, prévention des attaques HTTP/HTTPS), prévention des scans de ports (SYN-FIN, SYN-RST, X-MAS, drapeaux NULL, attaques de scan FIN).

- Contrôle du quota mobile : Définir des limites de données personnalisées pour la carte SIM.

- Filtre Web : Liste noire pour bloquer les sites Web indésirables, liste blanche pour spécifier uniquement les sites autorisés.

- Contrôle d´accès : Contrôle d´accès flexible des paquets TCP, UDP, ICMP, filtre d´adresse MAC VPN : - OpenVPN : Plusieurs clients et un serveur peuvent fonctionner simultanément, 12 méthodes de cryptage.

- Cryptage OpenVPN : DES-CBC, RC2-CBC, DES-EDE-CBC, DES-EDE3-CBC, DESX-CBC, BF-CBC, RC2-40-CBC, CAST5-CBC, RC2-64-CBC, AES-128-CBC, AES-192-CBC, AES-256-CBC.

- IPsec : IKEv1, IKEv2, prend en charge jusqu´à 5 tunnels VPN IPsec (instances), avec 5 méthodes de cryptage (DES, 3DES, AES128, AES192, AES256).

- GRE : Tunnel GRE.

- PPTP, L2TP : Les services client/serveur peuvent fonctionner simultanément, prise en charge de L2TPv3.

- Zerotier : Zerotier VPN.

- Wireguard : Prise en charge du client et du serveur Wireguard VPN Esclave Modbus TCP : - Filtrage d´ID : Répondre à un ID dans la plage ou à n´importe quel ID.

- Autoriser l´accès à distance : Autoriser l´accès via WAN.

- Registres personnalisés : Bloc de registres personnalisés Modbus TCP, qui permet de lire/écrire dans un fichier à l´intérieur du routeur, et peut être utilisé pour étendre la fonctionnalité de l´esclave Modbus TCP Maître Modbus TCP : - Fonctions prises en charge : 01, 02, 03, 04, 05, 06, 15, 16.

- Formats de données pris en charge : 8 bits : Int, Uint.

16 bits : Int, Uint (MSB ou LSB en premier).

32 bits : Float, Int, Uint (ABCD (Big-Endian), DCBA (Little-Endian), CDAB, BADC), Hex, Ascii Passerelle MQTT : - Passerelle : Permet d´envoyer des commandes et de recevoir des données du maître Modbus via le courtier MQTT DNP3 : - Modes pris en charge : Maître TCP, données de la station distante DNP3 vers le serveur : - Protocole : HTTP(S), MQTT, Azure MQTT, Kinesis Surveillance et gestion : - Interface Web : HTTP/HTTPS, état, configuration, mise à jour du micrologiciel, CLI, dépannage, journal système, noyau Journal.

- Fota : Mise à jour du firmware depuis le serveur, notification automatique.

- Ssh : Ssh (V1, V2).

- Sms : Statut des Sms, Configuration des Sms, Envoi/Lecture de Sms via Http Post/Get.

- Appel : Redémarrage, Statut, Données mobiles Activées/Désactivées, Sortie Activée/Désactivée, Répondre/Raccrocher avec un minuteur.

- Tr-069 : Openacs, Easycwmp, Acslite, Tgem, Libreacs, Genieacs, Freeacs, Libcwmp, Friendly Tech, Avsystem.

- Mqtt : Courtier Mqtt, Éditeur Mqtt.

- Snmp : Snmp (V1, V2, V3), Piège Snmp.

- Json-Rpc : Api de gestion via Http/Https.

- Modbus : Statut/Contrôle Modbus Tcp.

- Rms : Système de gestion à distance Teltonika (Rms) Plateformes Iot : - Cloud Of Things : Permet la surveillance de : Données de l´appareil, Données mobiles, Informations sur le réseau, Disponibilité.

- Thingworx : Permet la surveillance de : Type de Wan, Nom de l´opérateur mobile Ip Wan, Force du signal mobile, Type de réseau mobile.

- Cumulocity : Permet la surveillance de : Modèle d´appareil, Révision et numéro de série, Id de cellule mobile, Iccid, Imei, Type de connexion, Opérateur, Force du signal, Type de Wan et Ip.

- Azure Iot Hub : Peut envoyer l´adresse Ip de l´appareil, le nombre d´octets envoyés/reçus/l´état de la connexion 3g, l´état de la liaison réseau, l´Imei, l´Iccid, le modèle, le fabricant, le numéro de série, la révision, l´Imsi, l´état de la Sim, l´état du Pin, le signal Gsm, le Wcdma Rscp Wcdma Ec/Io, le Lte Rsrp, le Lte Sinr, le Lte Rsrq, l´Id de cellule, l´opérateur, le numéro d´opérateur, le type de connexion, la température, le nombre de Pins au système de serveur Azure Iot Hub Caractéristiques : - Cpu : Arm Cortex-A7 1.2 Ghz Cpu.

- Ram : 128 Mo (50 Mo disponibles pour l´espace utilisateur).

- Flash.

Stockage : 512 Mo (200 Mo disponibles pour l´espace utilisateur) Firmware / Configuration : - Interface utilisateur Web : Mise à jour du Fw à partir d´un fichier, Vérification du Fw sur le serveur, Profils de configuration, Sauvegarde de la configuration.

- Fota : Mise à jour du Fw/Configuration à partir du serveur.

- Rms : Mise à jour du Fw/Configuration pour plusieurs appareils.

- Conserver les paramètres : Mise à jour du Fw sans perdre la configuration actuelle Personnalisation du firmware : - Système d´exploitation : Rutos (Système d´exploitation Linux basé sur Openwrt).

- Langues prises en charge : Busybox Shell, Lua, C, C++.

- Outils de développement : Package Sdk avec environnement de construction fourni Entrée/Sortie : - E/S configurables : 2 X Entrées/Sorties configurables.

Entrée numérique 0.

- 5 V détectés comme logique basse, 8.

- 30 V détectés comme logique haute.

Sortie collecteur ouvert, Sortie max 30 V, 300 Ma.

- Contrôle de la sortie : Http Post/Get, Planification.

- Événements : Sms, Email.

- Jongleur d´E/S : Permet de définir certaines conditions d´E/S pour lancer un événement.

Alimentation : - Connecteur : Prise d´alimentation Dc industrielle à 4 broches. - Plage de tension d´entrée : 9 - 30 Vcc (prise industrielle à 4 broches), protection contre l´inversion de polarité, protection contre les surtensions > 33 Vcc 10us Max.

- PoE (Passif) : PoE passif via paires inutilisées. Possibilité d´alimentation via le port LAN, non compatible avec les normes IEEE802.3af, 802.3at et 802.3bt.

- Consommation électrique : - Ethernet : 1 port RJ45, 10/100/1000 Mbps.

- E/S : 2 broches d´E/S configurables sur connecteur d´alimentation à 4 broches (E/S non disponibles dans TRB1402).

- USB : 1 interface réseau virtuelle via Micro USB.

- LED d´état : 3 LED d´état du type de connexion, 5 LED d´intensité de la connexion, 2 LED d´état du LAN, 1 LED d´alimentation.

- SIM : 1 emplacement SIM (Mini SIM - 2FF), 1.8 V/3 V.

Alimentation : 1 connecteur CC à 4 broches.

- Antenne : 1 SMA pour LTE.

- Réinitialisation : Bouton physique de réinitialisation/réinitialisation par défaut de l´utilisateur/réinitialisation d´usine.

Spécifications :

- Matériau du boîtier : Boîtier en aluminium.

- Dimensions (L x H x P) : 74.5x25 x 64.4 mm.

- Poids : 134 g.

- Options de montage : Rail DIN inférieur et latéral, environnement de fonctionnement sur surface plane : - Température de fonctionnement : -40 °C à 75 °C.

- Humidité de fonctionnement : 10 % à 90 % sans condensation.

- Indice de protection : IP30 Approbations réglementaires et de type : - Réglementaire : CE/RED, EAC, RoHS, WEEE EMI : - Normes : Projet ETSI EN 301 489-1 V2.2.0, Projet ETSI EN 301 489-19 V2.1.0, Projet ETSI EN 301 489-52 V1.1.0.

- ESD : EN 61000-4-2:2009.

- RS : EN 61000-4-3:2006 + A1:2008 + A2:2010.

- EFT : EN 61000-4-4:2012.

- Protection contre les surtensions : EN 61000-4-5:2014.

- CS : EN 61000-4-6:2014.

- DIP : EN 61000-4-11:2004 RF : - Normes : EN 300 511 V12.5.1, ETSI EN 301 908-1 V11.1.1, ETSI EN 301 908-1 V11.1.2, EN 301 908-2 V11.1.2, ETSI EN 301 908-13 V11.1.2.
