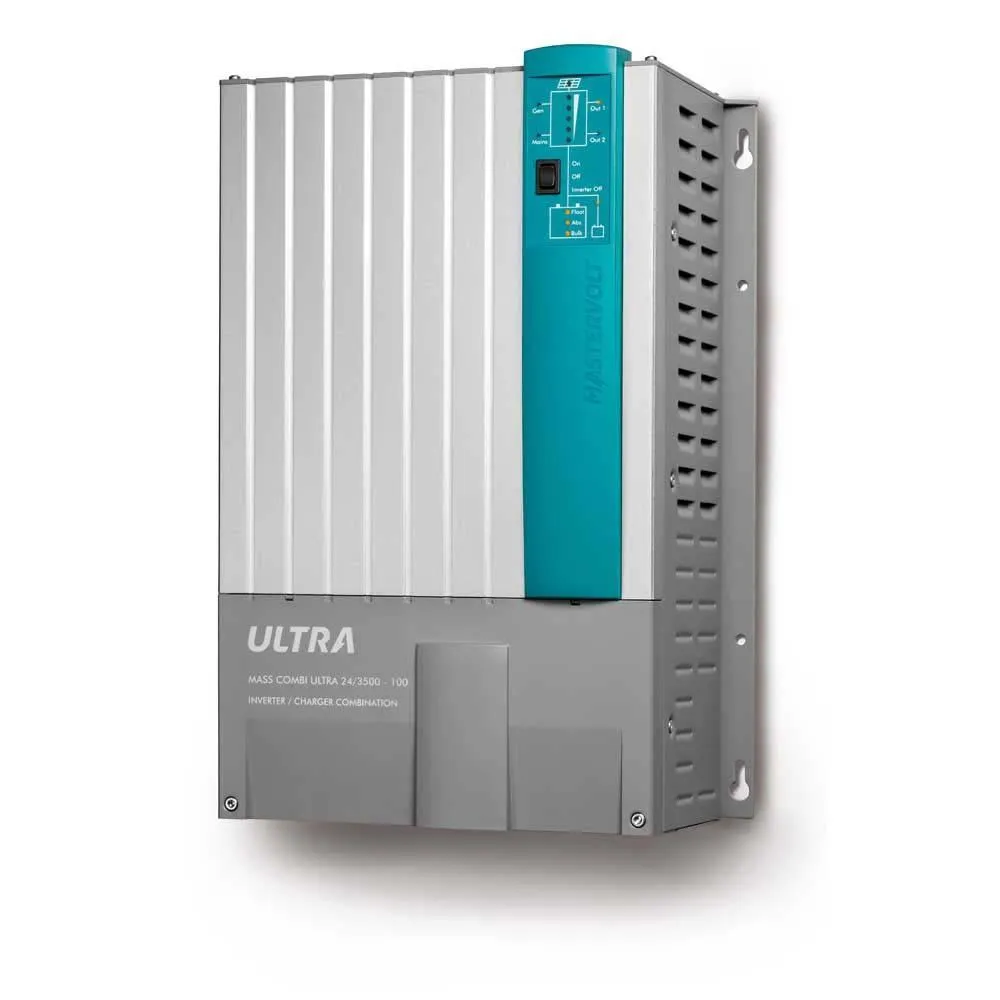

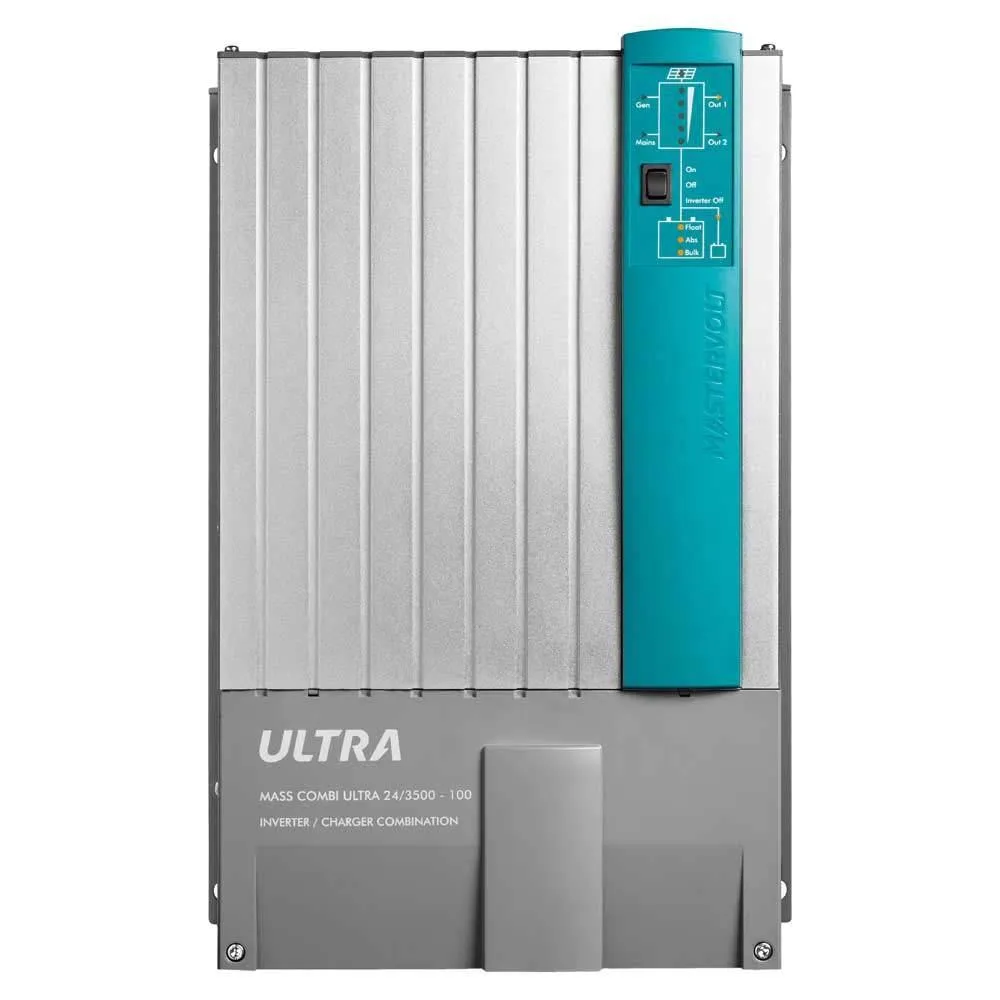

Mastervolt Mass Combi Ultra 24/3500-100 Ladegerät

Der neue Standard bei Stromsystemen
Mastervolt, das führende Unternehmen für netzunabhängige Elektrosysteme mit Sitz in den Niederlanden, freut sich, die Ankunft der neuen Mass Combi Ultra-Serie bekannt geben zu können: eine kompakte Wechselrichter/Batterielader-Kombination mit einem intelligenten Transfersystem, einem äußerst effizienten MPPT-Solar-Laderegler (verfügbar Oktober 2014) sowie einem separaten zweiten Ladegerät. Sämtliche Bestandteile sind in einem robusten, qualitativ hochwertigen Gehäuse untergebracht, das einfach zu installieren ist.

Infolge der stets steigenden Nachfrage nach mehr Strom und größerem Komfort, werden die Systeme immer komplexer. Deshalb hat sich das Mastervolt-Team erneut an das Reißbrett begeben und die Weiterentwicklung des besten Produktes auf dem Markt in Angriff genommen, das nicht nur die Bedürfnisse von heute, sondern auch von morgen befriedigt. Mit dem Mass Combi Ultra verfolgt Mastervolt den Ansatz, alle üblichen Anforderungen an ein Elektrosystem zu integrieren, um Installationen zu vereinfachen und die Gesamtkosten bei gleichzeitiger Steigerung der Leistungsstärke zu senken.

Die neuesten Technologien
Der Mass Combi Ultra beinhaltet eine revolutionäre, vom eigenen Mastervolt Engineering-Team entworfene Technologie. Die größten Errungenschaften sind die neueste V6-Hochfrequenz-Stromwandlertechnik in Kombination mit der ultraschnellen und leistungsstarken DSP-Steuerung.

Dies bringt dem Anwender große Vorteile, wie einen niedrigen “Nulllast-“Strom, so dass sich Ihre Batterien nicht entleeren, und eine extreme Spitzenstromfähigkeit, dank derer es möglich ist, dass Lasten mit hohem Stromverbrauch ohne Spannungsunterbrechungen oder flackerndem Licht problemlos starten können. Ein weiterer Vorzug ist der hohe Wirkungsgrad, weshalb das Produkt das kompakteste seiner Klasse ist.

Der Mass Combi Ultra in einem Mastervolt-System
Der neue Mass Combi Ultra passt perfekt in Mastervolt-Systeme. Alle Komponenten können einfach über das MasterBus-System angeschlossen und die Installation kann intuitiv gesteuert und überwacht werden, sogar mit einem einzigen MasterView Easy Touchscreen. Dieser zeigt alle Informationen über den Combi, den Batterien und andere Quellen, wie Generator, Netzstrom oder Solarpanele an und verwaltet diese. Das System ist ebenfalls für das Digital Switching, das dezentrale Schaltsystem von Mastervolt geeignet.

Leiser Betrieb
Der Mass Combi Ultra liefert einen hohen Ertrag der, in Kombination mit dem Active-Optima- Kühlungskonzept, eine mininale Gebläsenutzung gewährleistet. Die fortschrittliche Wärmetechnik bietet bei Bedarf optimale Leistung und auch einen leisen Betrieb, falls erforderlich. Der Combi kann bis zu 50% des Ladestroms oder der Wechselrichterkapazität ohne Gebläse-Kühlung bereitstellen. Das ist perfekt für den Nacht-Betrieb: wenn wenig Strom verbraucht wird, stoppt das Gebläse und gewährleistet somit einen leisen Betrieb. Bei maximalen Stromanforderungen oder bei sehr hoher Umgebungstemperatur reguliert das Active-Optima-Kühlungskonzept die Gebläsegeschwindigkeit linear. Dadurch dreht sich das Gebläse niemals zu schnell und macht auch keine störenden Geräusche.

Höherer Ertrag aus Solarstrom (verfügbar ab November 2014)
Auf der DC-Seite zeichnet sich der Mass Combi Ultra durch sehr interessante Merkmale aus, wie den Solareingang und den unabhängigen zweiten Batterielader-Ausgang. Mastervolt hat sich das in der netzgekoppelten Solarbranche gewonnene Know-how zunutze gemacht und einen äußerst effizienten integrierten MPPT-Solar-Laderegler konstruiert. Verglichen mit den meisten auf dem Markt erhältlichen Reglern, bietet der MPPT einen wesentlich höheren Ertrag aus dem Solarstrom zum Laden Ihrer Batterien.

Zwei AC-Eingänge
Der Mass Combi Ultra verfügt über zwei separate AC-Eingänge für Generator und Netzspannung, die beide auf die spezifischen Merkmale jeder Stromquelle angepasst sind. Dank der ultra-schnellen Steuerung ist das Umschalten vom und zum Wechselrichter nahtlos. Hierdurch wird ein permanenter Strom gewährleistet, ohne dass sensible Geräte wie Computer flackern bzw. sich ausschalten.

Parallel- und 3-Phasen-Betrieb
Die Funktionalität des Mass Combi Ultra geht noch über den Stand-Alone-Betrieb hinaus, denn dank der Konstruktion ist auch der Parallel- sowie der 3-Phasen-Betrieb für größere Anwendungen bis zu 35 kW möglich.

Unvergleichliche Leistung
Der Mass Combi Ultra 24/3500-100 kann kontinuierlich 3.500 W Wechselrichterstrom bei 40 °C sowie 200% Spitzenstrom bereitstellen. Er ist mit dem leistungsstärksten Batterielader seiner Klasse mit unvergleichlichen 100 A bei voller Ladespannung ausgestattet, so dass die Hauptbatterie schnell geladen werden kann.

Separater zweiter Batterielader
Alle Mass Combi Ultras haben einen integrierten zweiten Batterielader, der (in den meisten Fällen) sowohl 12 V als auch 24 V Batterien laden kann, eine praktische Funktion, die die Installation vereinfacht und die Kosten für den Endverbraucher reduziert.

Optimale Batterienutzung
Auf der Grundlage der jahrelangen Mastervolt-Erfahrung bietet der Mass Combi Ultra zahlreiche Merkmale, mit denen sowohl die Leistung als auch die Lebenserwartung Ihrer Batterien maximiert werden. Hierzu zählen ebenfalls die reine, störungsfreie DC-Spannung, mit der eine unnötige Erhitzung der Batterien verhindert wird, ebenso wie ein geringer ‘Nulllast’-Strom, der garantiert, dass jede Ah optimal genutzt wird.

Komfort wie zu Hause
Der Mass Combi Ultra hat zwei separate AC-Ausgänge. Einer der beiden Ausgänge steht dauerhaft unter Strom, damit wichtige Lasten wie Kühlschränke und Audio-Systeme kontinuierlich versorgt werden. Der andere Ausgang steht für nicht präferenzielle Lasten, wie Boiler, zur Verfügung, die automatisch bei jeder gewünschten Einstellung ausgeschaltet werden können, und zwar immer zugunsten der wichtigen Lasten.

Einfache Installation

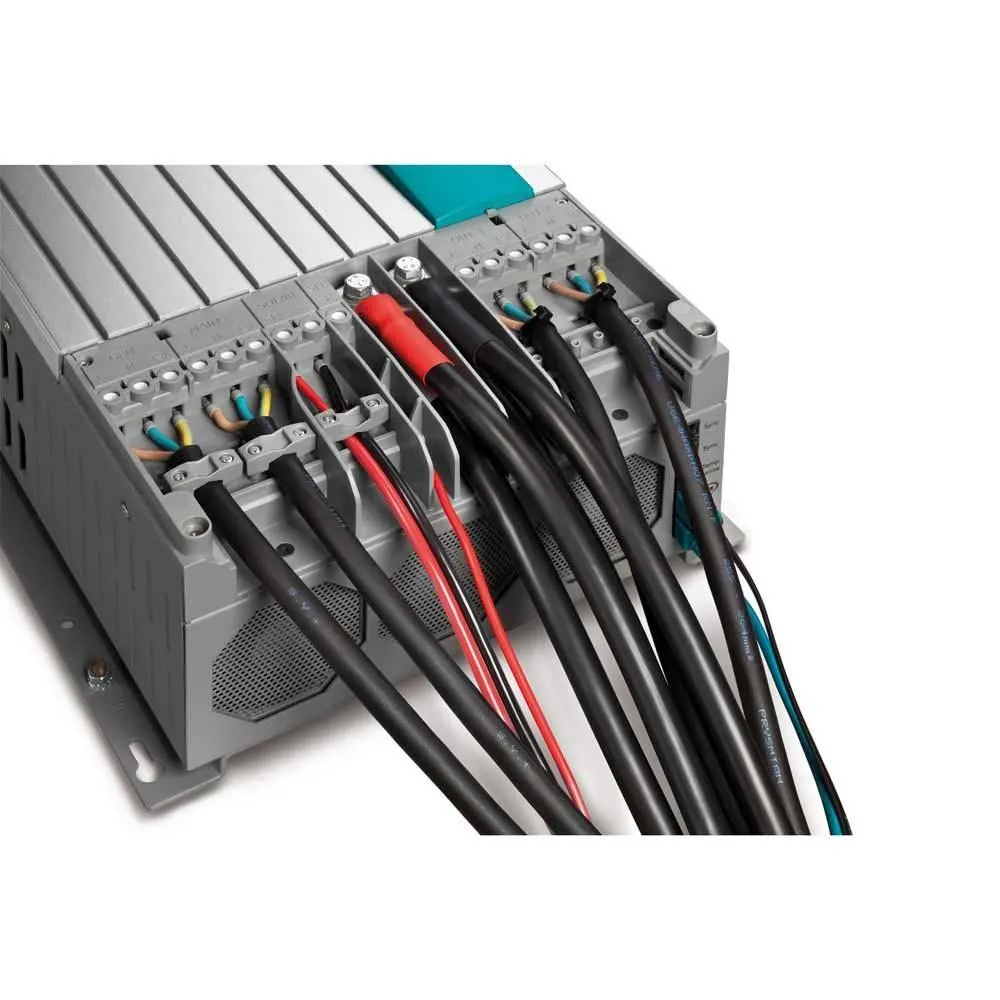

Die sorgfältig entwickelten Anschlüsse wurden für Elektro-Installateure optimiert. Installation und Anschluss sind jetzt dank der logischen Anordnung, solider Anschlussklemmen und der nicht mehr erforderlichen Kabelverschraubungen schnell und einfach.

Allgemeine Spezifikationen
- Display/Anzeige: LED-Display
- Abmessungen, HxBxT: 472x318x175 mm 18,6 x 12,5 x 6,9 inch
- Gewicht: 15 kg, 33,1 lb
- Genehmigungen: CE, ABYC

Technische Spezifikationen
- Ladekennlinie: IUoU, automatische 3-Stufen+ für AGM-/Gel-/Lithium-Ionen/Blei-/Traktions-/Spiral-/NiCad-Batterien
- Erdung: einstellbar
- Temperaturbereich (Umgebungstemp.): 25 °C bis 60 °C, Absenkung > 40 °C 13 bis 140 °F
- Schutzgrad: IP23 (vertikale Montage)
- Schutzfunktionen: Übertemperatur, AC Überlast, AC Kurzschluss, DC Kurzschluss, Batterie hoch, Batterie niedrig
- MasterBus-Kompatibilität: ja

Spezifikationen Sinus-Wechselrichter
- DC-Nennspannung: 24 V (19 – 32 V)
- Ausgangsspannung (± 2%): 230 V - 50/60 Hz (± 0.005%) einstellbar
- Ausgangswellenform: reine Sinuswelle, Thd < 1% unter Standardbedingungen
- Kont. Leistung bei 40 °C, cos phi 1: 3000 W
- Spitzenbelastbarkeit: 7000 W – A
- Parallelschaltung: ja, bis zu 10 standardmäßig
- 3-Phasen-Konfiguration: ja
- Max. Wirkungsgrad: 91 %
- Max. zulässige Welligkeit bei DC (Batterie): < 10%
- Stromverbrauch bei Nulllast (ON/Wechselrichter OFF/OFF): 16 W / 2 W / 0 W

Spezifikationen Batterielader
- Eingangs-Nennspannung: 180 – 275 V
- Nennspannung Batterie: 24 V
- Max. Ladestrom bei 40 °C: 150 A bei 14,25V
- Lademethode zweiter Lader: IUoU, automatische 3-Stufen+ oder konstante Spannung
- Ausgangsspannung zweiter Lader: 12/24 V auswählbar
- Ausgangsstrom zweiter Lader: 10 A
- Temperatursensor Batterie: ja, enthalten

Spezifikationen Umschaltsystem
- Generator-Eingang (geschaltet): 50 A
- Netzstromeingang (geschaltet): 30 A
- AC-Ausgang 1: 67 A
- AC-Ausgang 2 (geschaltet): 50 A
- Umschaltzeit: nahtlos (USP, < 1 ms)
- Bereich Umschaltspannung (einstellbar): 180 – 275 V
- Bereich Umschaltfrequenz (einstellbar): 35 – 65 Hz
- Power Sharing / Generator / Mains Support: ja

Spezifikationen Eingang Solarseite (DC) (verfügbar ab November 2014)
- Eingangsspannungsbereich: 15-100 V
- Max. PV Strom: 500 Wp
- Max. Eingangsstrom: 18 A
- Max. Ladestrom: 15 A bei 28,5 V
- MPP-Spannungsbereich bei Nennleistung: 35-80 V
