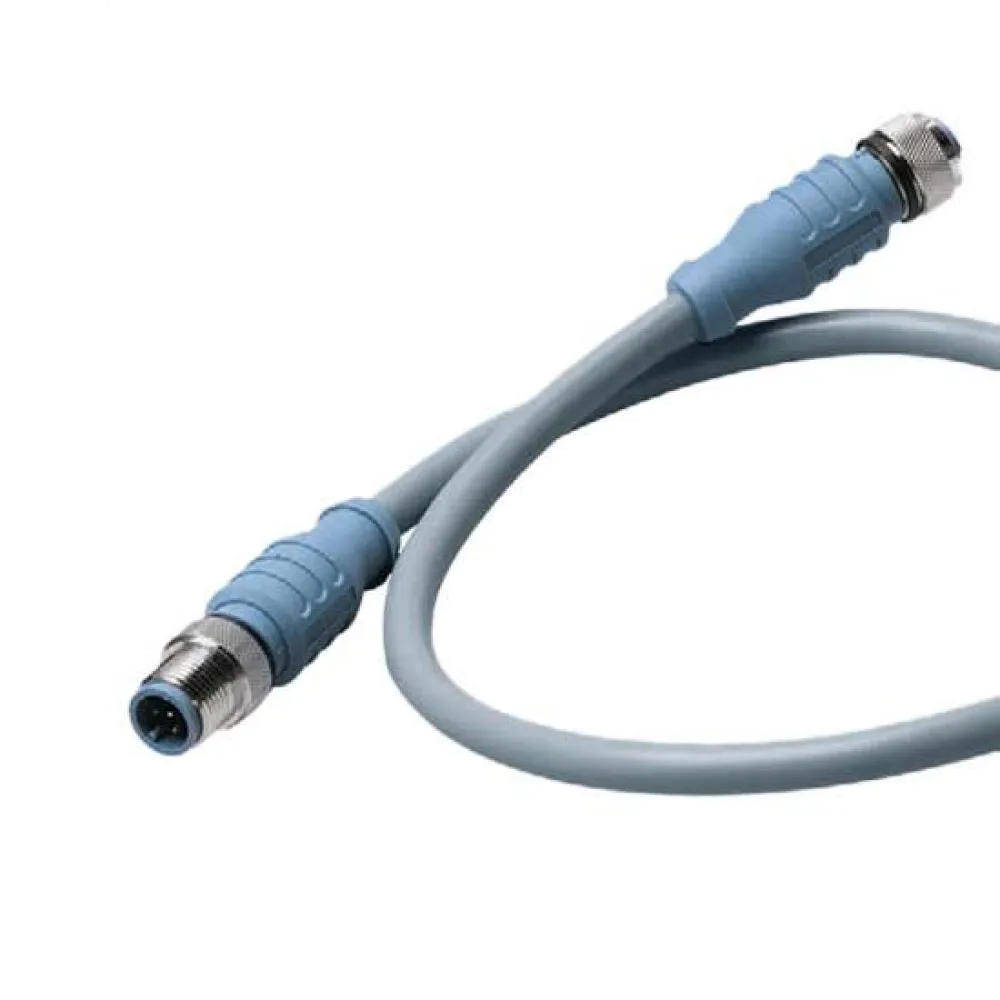

Maretron Cordset double extrémité moyen

Les cordsets à double extrémité sont utilisés pour les lignes principales ou secondaires et permettent une connexion sécurisée et une installation simple et rapide.

Les connecteurs.

sont clavetés pour une connexion sans erreur et ils sont étanches pour un fonctionnement continu même lorsqu´ils sont immergés dans la cale.

Caractéristiques :

- Connecteurs robustes, indice IP68, pour une intégrité de connexion continue dans les environnements marins.

- Différentes longueurs de câble pour répondre aux exigences d´installation.

Spécifications :

MÉCANIQUE :

- Matériau/couleur du support de contact :

PUR thermoplastique/bleu-gris.

- Matériau/couleur du corps moulé :

PUR thermoplastique/bleu-gris.

- Matériau/placage des contacts :

Laiton/or.

- Matériau/placage de l´écrou de couplage :

Laiton/nickel.

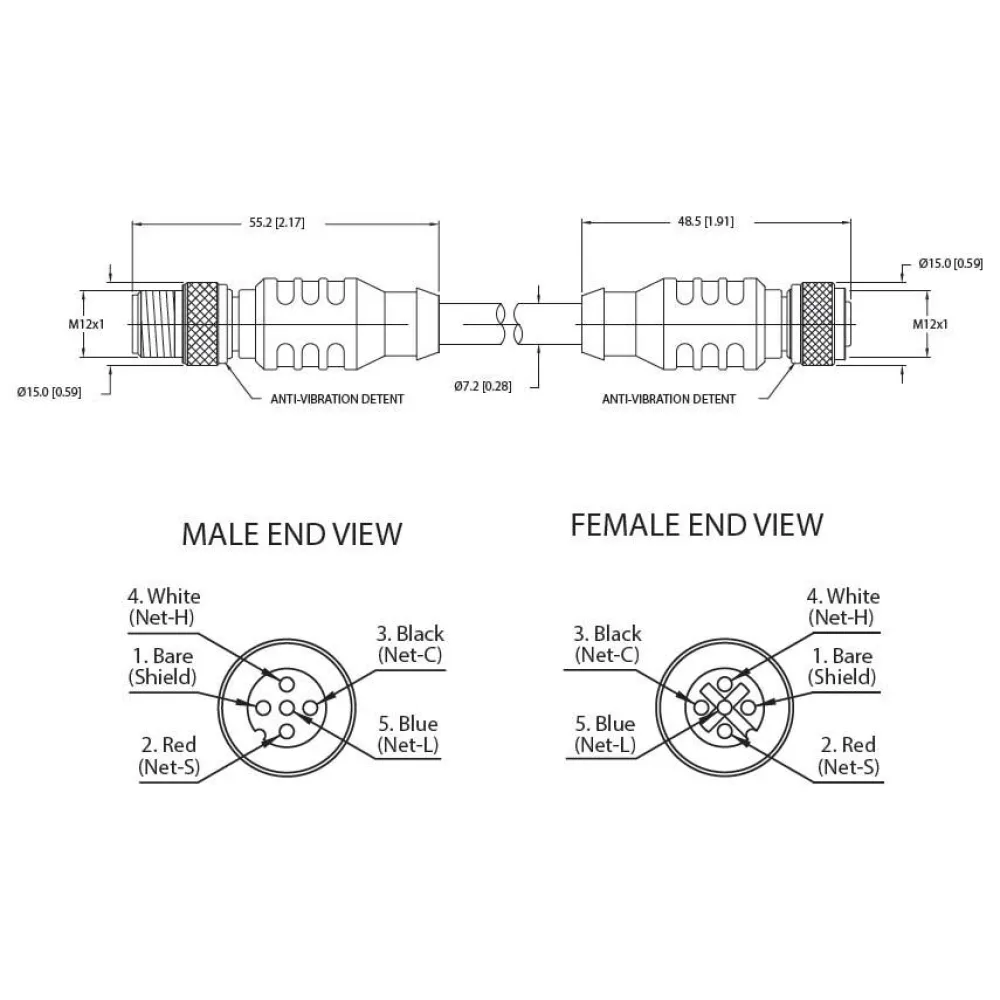

- Diamètre extérieur du connecteur :

0.59´´.

ÉLECTRIQUE :

- Courant nominal :

4.0 ampères.

- Tension nominale :

250 V.

CÂBLE :

- Matériau/couleur de la gaine extérieure :

PVC/gris.

- Matériau d´isolation du conducteur :

PEHD (paire de données), SRPVC (paire d´alimentation).

- Nombre de conducteurs :

4X22 AWG, fil de drain 22 AWG.

- Blindage (3 niveaux) :

FEUILLE (global), FEUILLE (paire d´alimentation), FEUILLE (paire de données).

ENVIRONNEMENTAL :

- Classe de protection :

IEC IP68, NEMA 1.3,4.6P.

- Plage de température :

-40 °C à 80 °C (-40 °F à 176 °F).

APPROBATIONS :

- (Câble) UL :

PLTC 75 °C résistant aux rayons du soleil E90625, AWM 80 °C 300 V.

- (Câble) CSA :

CMX-OUTDOOR-CMG LL54185 75 °C, AWM I/II A/B 80C 300V FT4.

- NMEA :

NMEA 2000.

Approuvé :

- IEC : IEC 61162-3
