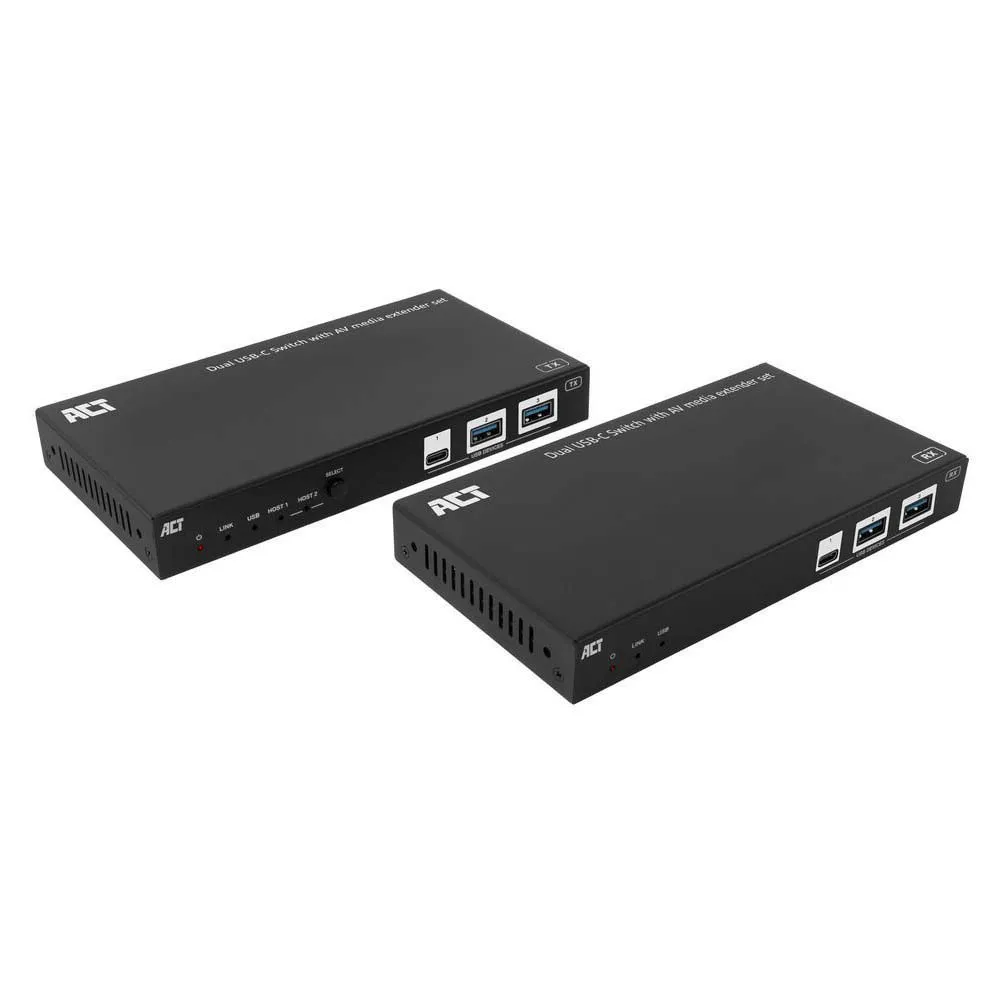

Act AC7110 HDMI-Extender

Das USB-C HDBaseT Daten-Extender-Set ist eine All-in-One-Lösung für die Übertragung von USB-C, Daten und 4K-Video über Distanzen von bis zu 100 Metern über ein einziges Netzwerkkabel. Dieses Extender-Set verwendet den Valens-Chipsatz für verlustfreie USB-C-Datenübertragung. Der DisplayLink-Chipsatz im Empfänger erzeugt verlustfreies Video auf zwei 4K@60Hz HDMI-Monitoren. Schließen Sie bis zu zwei Host-Geräte, z. B. Laptops, an den Sender an und wechseln Sie zwischen beiden Geräten. Der aktive Laptop kann seinen Desktop auf zwei zusätzliche Monitore erweitern, was insgesamt drei Ansichten ergibt (ein Laptop-Bildschirm und zwei externe Monitore).

USB-C-Erweiterung über lange Distanzen unter Verwendung des Valens VS6320-Chipsatzes und der HDBaseT-Technologie:
- Die Erweiterung von USB-C über kurze Distanzen ist eine Herausforderung, und die Erweiterung über bis zu 100 Meter ist ohne die richtige Technologie nahezu unmöglich. Um dieser Herausforderung zu begegnen, hat ACT den Valens-Chipsatz integriert. Dieser spezielle Chipsatz bietet eine stabile Lösung für Herausforderungen bei der USB-C-Erweiterung.

Verwendet den Valens VS6320-Chipsatz und unterstützt vollständig den HDBaseT-Standard. Dieser Standard gewährleistet eine zuverlässige Übertragung von Datensignalen über ein einziges CAT6A-Kabel über Distanzen von bis zu 100 Metern, ohne Verlust oder Verschlechterung.

Schließen Sie eine Konferenzkamera oder externen Speicher (z. B. eine SSD) an die Empfängereinheit an, die sich auf der anderen Seite des Raumes oder sogar in einem anderen Teil des Büros befinden kann.

Für die beste Verbindung zwischen Sender und Empfänger empfehlen wir die Verwendung unserer vorkonfektionierten CAT6A S/FTP-Installationskabel. Diese Kabel sind in Längen bis zu 90 Metern erhältlich und HDBaseT-konform.

DisplayLink DL-6950-Chipsatz zur Erweiterung von 4K@60Hz-Video:

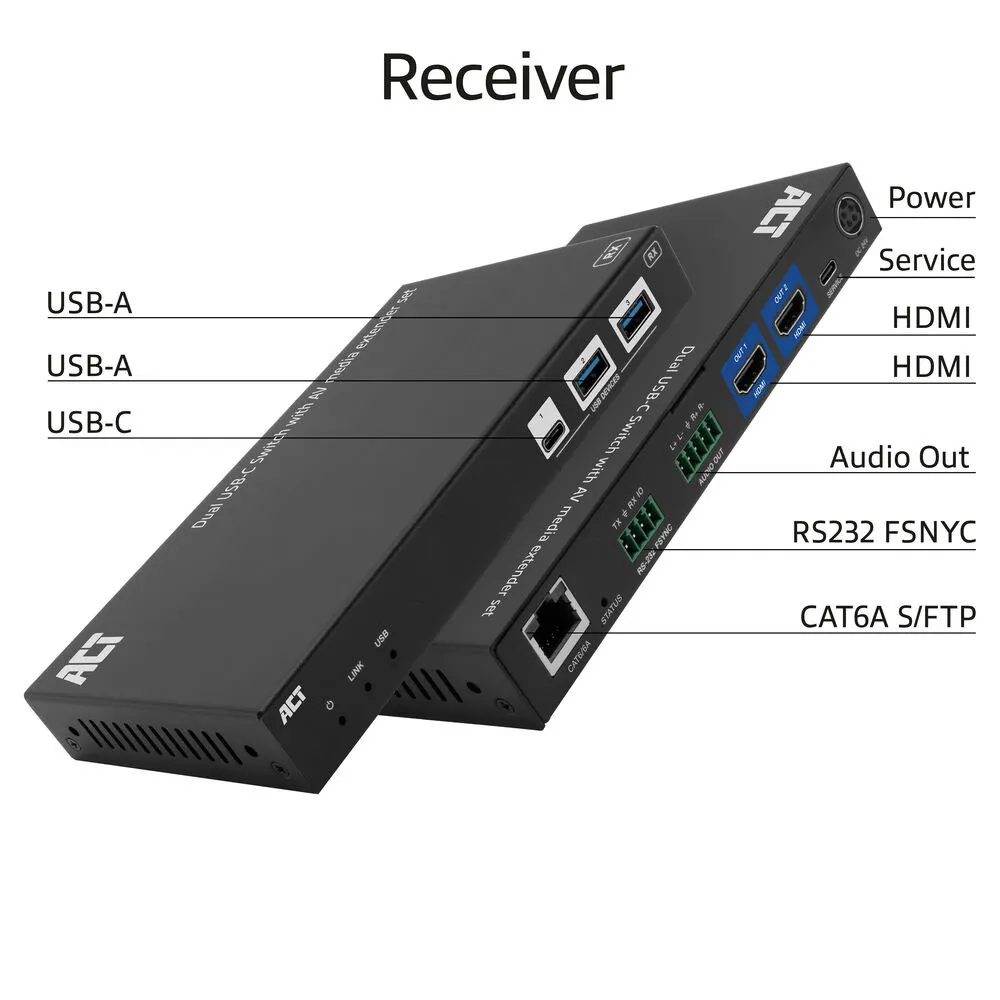

- Die Sendeeinheit verwendet den Valens VS6320-Chipsatz, während der Empfänger den DisplayLink DL-6950-Chipsatz verwendet. Dieser DisplayLink-Chipsatz erzeugt Video aus den erweiterten Daten. Der Empfänger verfügt über zwei HDMI-Anschlüsse, die beide eine Auflösung von 4K@60Hz unterstützen.

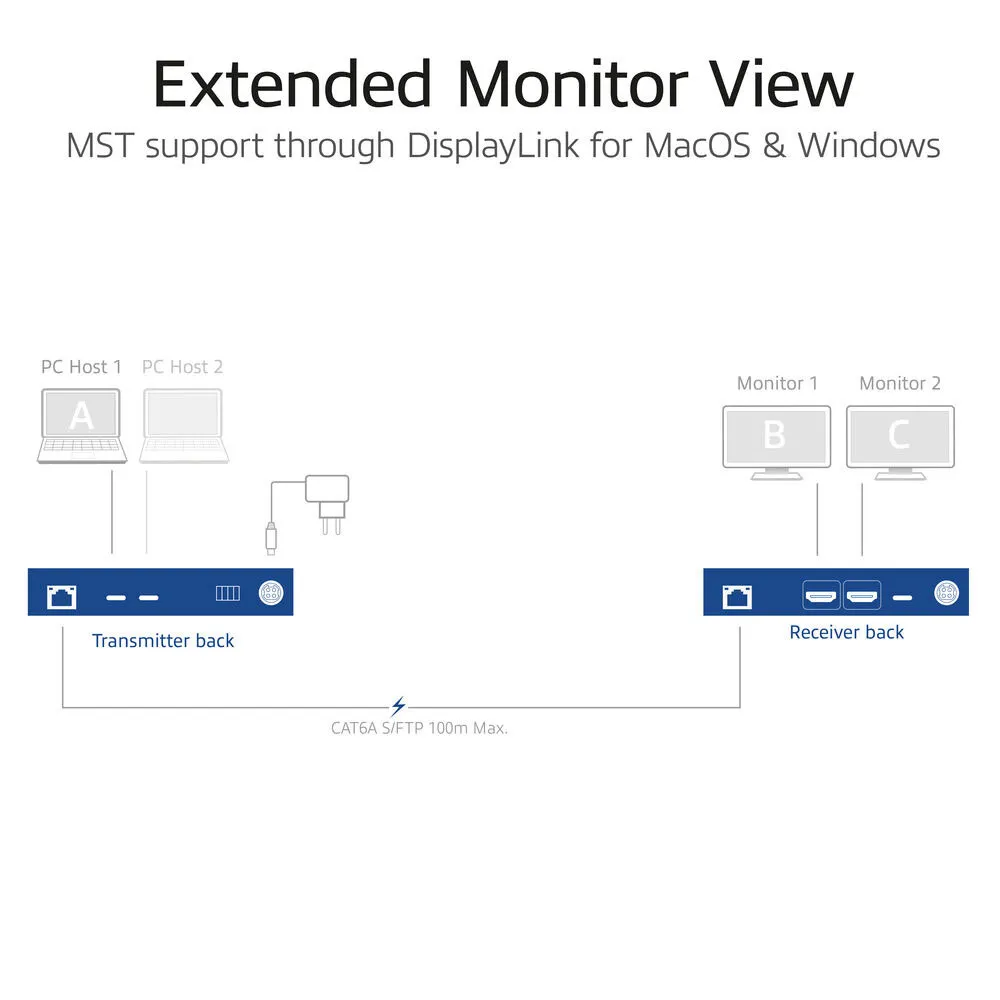

Erweiterte Monitoransicht Ihres Windows- oder macOS-Laptops mit DisplayLink:
- Enthält den DisplayLink-Chipsatz und erweitert den Desktop Ihres Geräts um zwei zusätzliche Ansichten. Dies bietet insgesamt drei verschiedene Ansichten: einen Laptop-Bildschirm und zwei externe Monitore.

Ein weiterer Vorteil dieses Chipsatzes ist seine Kompatibilität mit Windows- und macOS-Geräten. Der DisplayLink Manager-Treiber ist bei Windows enthalten, während Apple-Benutzer den neuesten Treiber von der ACT Connectivity-Website herunterladen müssen.

HDBaseT:
- HDBaseT ermöglicht die Übertragung von verlustfreien Datensignalen, bidirektionalen Steuersignalen und Strom über Distanzen von bis zu 100 Metern über ein einziges Netzwerkkabel.

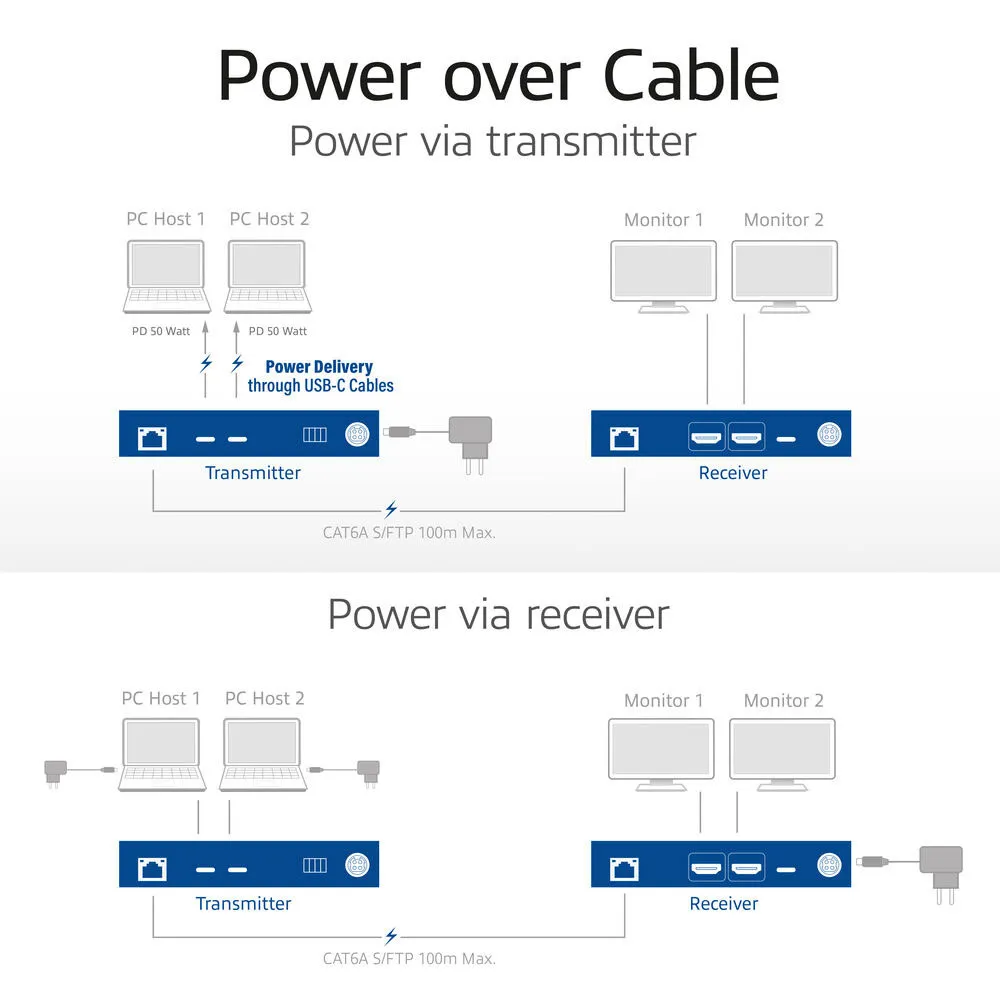

Stromversorgung über Kabel (Power over Cable) per CAT:
- Das USB-C-Extender-Set unterstützt bidirektionale Power over Cable (PoC). Das bedeutet, dass entweder die Sende- oder die Empfängereinheit mit Strom versorgt werden kann, wobei die andere Einheit Strom über das CAT-Kabel bezieht. Wenn das Netzteil an den Sender angeschlossen ist, wird der Empfänger über das CAT-Kabel mit Strom versorgt, und umgekehrt. Ideal für Situationen, in denen nur eine begrenzte Anzahl von Steckdosen verfügbar ist.

100W Power Delivery zum Aufladen der angeschlossenen Laptops:
- Die Sendeeinheit unterstützt 100W Power Delivery für die angeschlossenen USB-C-Host-Laptops. Wenn das Netzteil an die Sendeeinheit angeschlossen ist, wird der angeschlossene USB-C-Laptop mit bis zu 100W Leistung geladen. Wenn zwei Laptops angeschlossen sind, wird die Leistung auf zweimal 50W PD aufgeteilt.

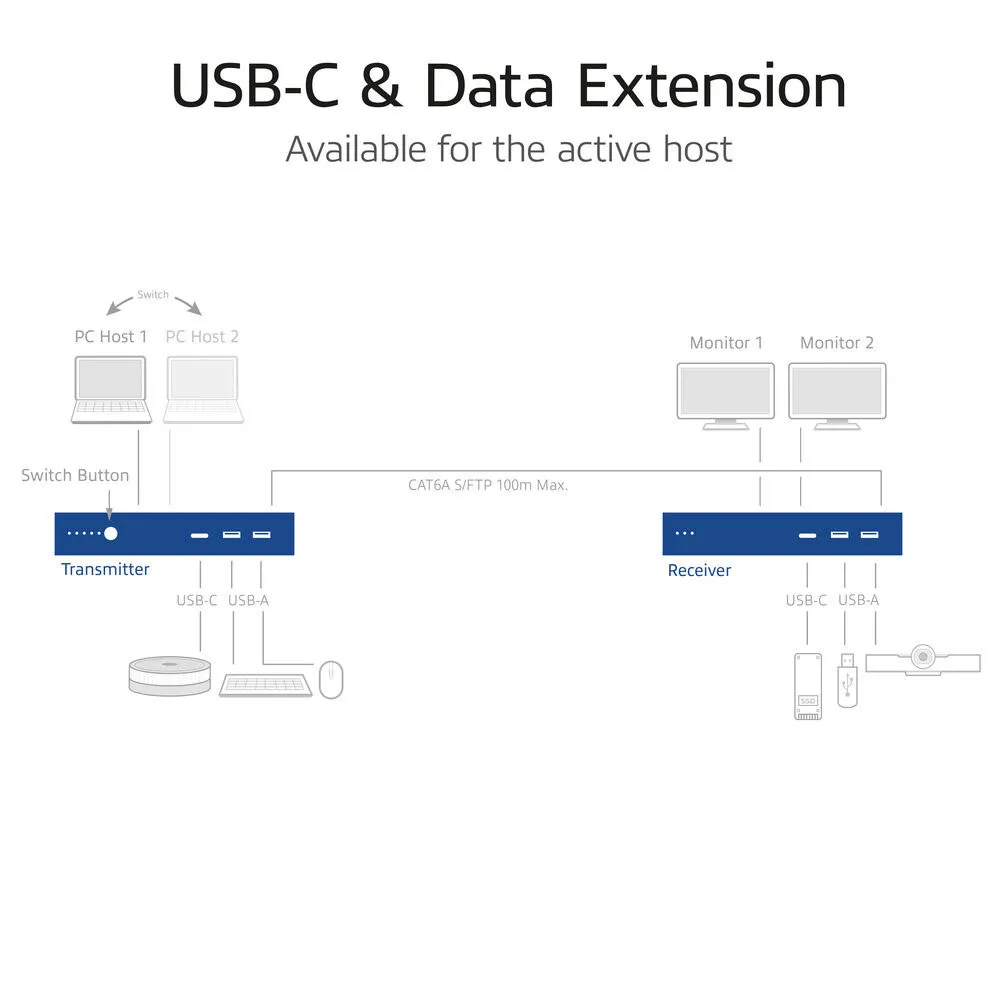

Peripheriefreigabe: USB-Hub über lange Distanzen:

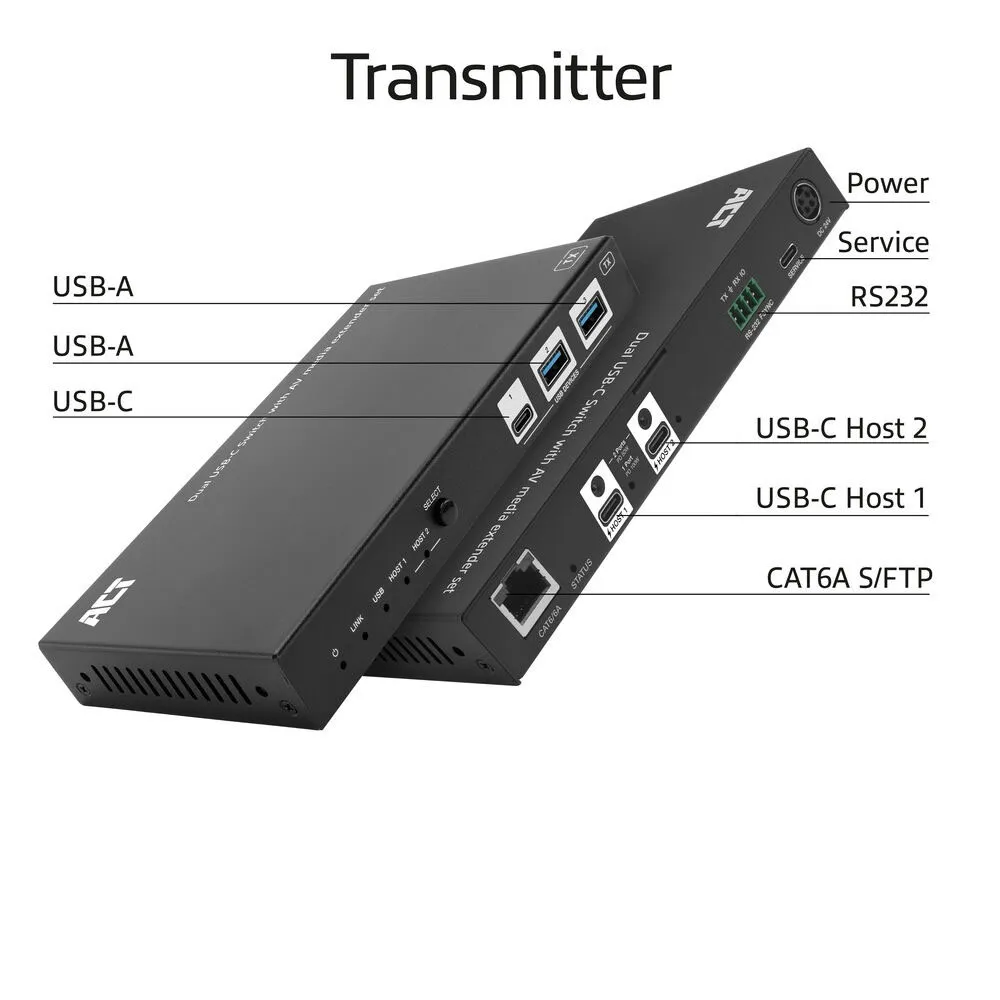

- Zusammen bieten die Sende- und Empfängereinheit 6 zusätzliche USB-Anschlüsse: 2x USB-C und 4x USB-A. Schließen Sie USB-Zubehör/Peripheriegeräte (z. B. eine Tastatur, Maus, Konferenzlautsprecher, Konferenzkamera oder USB-Speichergeräte) an die Sende- und Empfängereinheit an.

Der aktive Host-Computer kann auf alle angeschlossenen Peripheriegeräte zugreifen. Beim Wechsel zum anderen Host-Gerät kann dieses ebenfalls auf alle angeschlossenen Peripheriegeräte zugreifen.

FSYNC GPIO-Passthrough:
- Unterstützt FSYNC GPIO-Passthrough, wodurch Frame-Synchronisationssignale vom Host-PC an eine Konferenzkamera gesendet werden können, die sich im Nebenraum oder an einem anderen Ort im Gebäude befindet. Dies gewährleistet eine zuverlässige Zeitsynchronisation zwischen dem Host und der angeschlossenen Kamera.

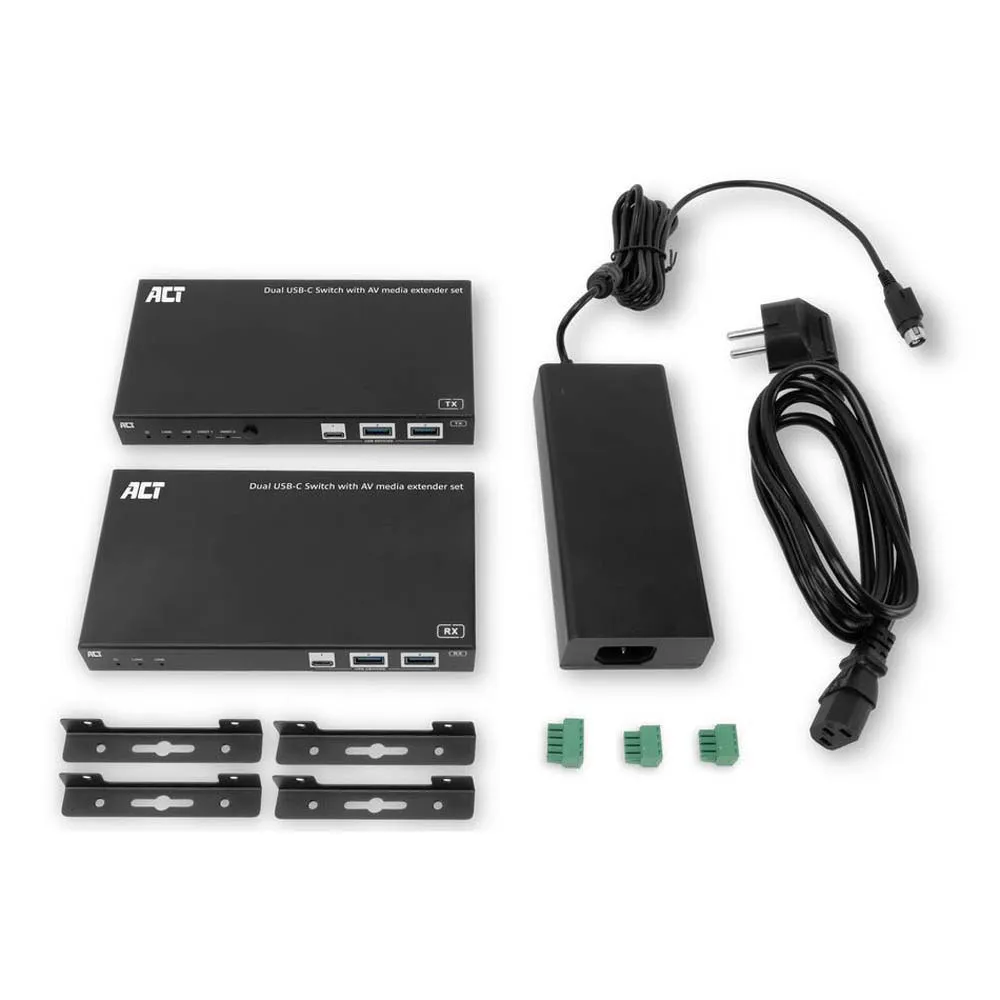

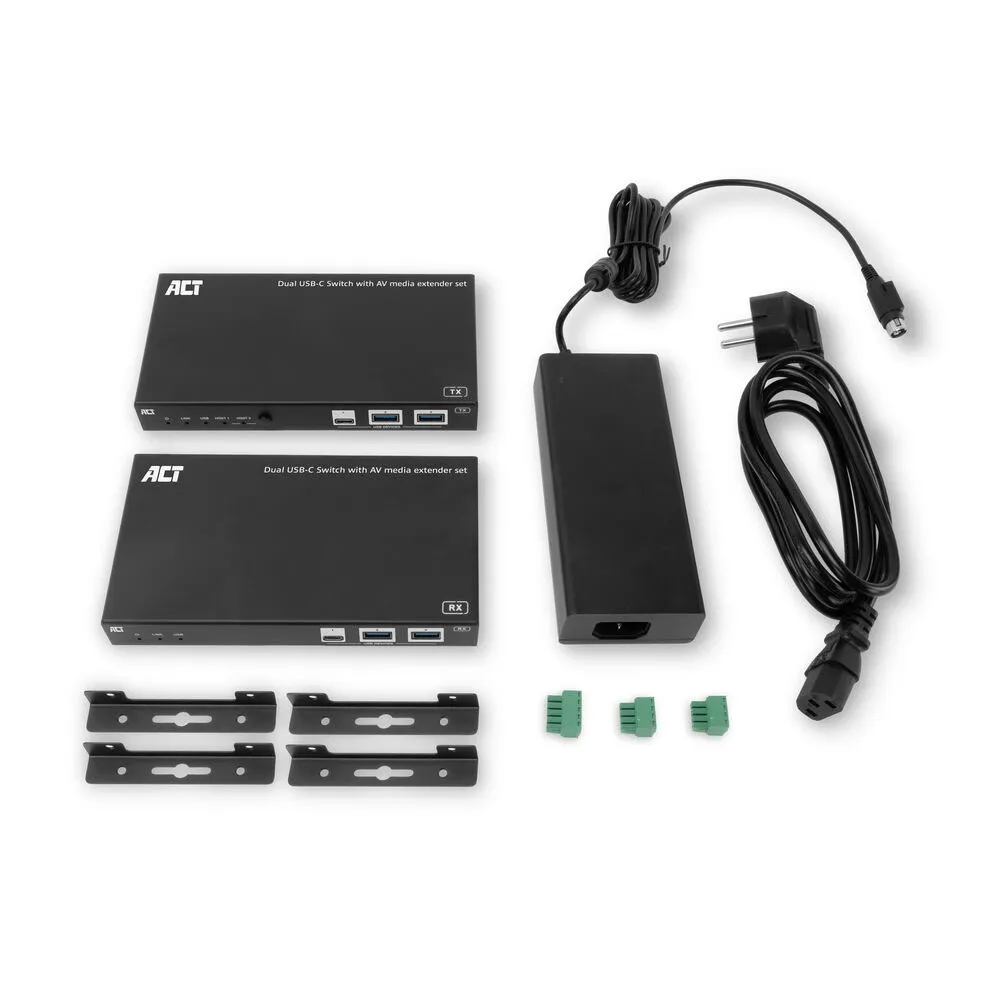

Abnehmbare Montagehalterungen:
- Das Set enthält optionale Montagehalterungen für eine bequeme Installation unter dem Schreibtisch oder an der Wand.

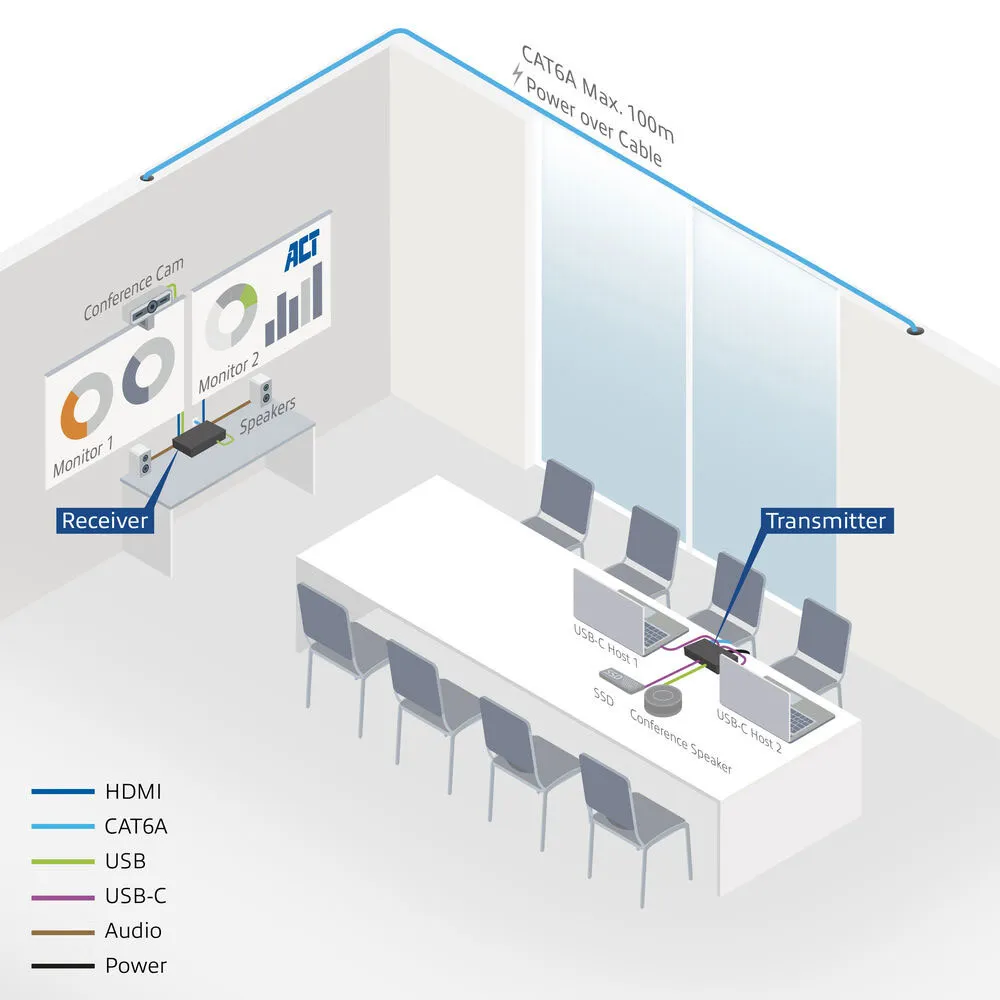

Anwendungen und Benutzerszenarien:
- Klassenzimmer: Dieses Set ist ideal für den Einsatz in Klassenzimmern. Wechseln Sie nahtlos zwischen zwei Geräten und nutzen Sie die DisplayLink-Technologie, um Ihren Windows- oder Mac-Desktop auf einen an der Wand montierten Bildschirm zu erweitern. Zubehör wie ein Konferenzlautsprecher oder eine 4K-Konferenzkamera kann vom aktiven Gerät verwendet werden.

Kontrollräume: Zuverlässige USB-C-Konnektivität über lange Distanzen für Operatorenstationen, unterstützt gemeinsam genutzte Scanner, Diagnosetools und Überwachungsdisplays.

Merkmal:
- All-in-One-Lösung für die Übertragung von 4K-Video, Daten und USB-C über Distanzen von bis zu 100 Metern über ein einziges Netzwerkkabel
- Wechseln Sie einfach zwischen zwei USB-C-Geräten und nutzen Sie die DisplayLink-Technologie, um Ihren Windows- oder Mac-Desktop auf Dual-4K@60Hz HDMI-Displays zu erweitern
- Erweitern Sie ein USB-C-Datensignal über eine Distanz von bis zu 100 Metern über ein einziges CAT6A-Kabel
- Chipsätze: Valens VS6320 mit HDBaseT-Unterstützung und DisplayLink DL-6950
- 100W Power Delivery für die angeschlossenen USB-C-Geräte
- 6-Port USB-Hub 3.2 5 Gbit/s; abwärtskompatibel mit USB 2.0 und 1.1; Audio-De-Embedding mit symmetrischem oder unsymmetrischem analogem Ausgang
- Power over Cable (PoC): Stromversorgung durch Sender oder Empfänger über ein CAT6A-Kabel
- FSYNC GPIO-Passthrough für Kamera; RS-232-Passthrough und API-Steuerung
- Ideal für den Einsatz in Klassenzimmern und Konferenzräumen

Spezifikationen:
- Produktkategorie: Extender / USB
- USB Typ-C: Ja
- Power Delivery-Ports: 2
- Power Delivery-Geräteladung: Ja
- Unterstützte USB-C-Protokolle: DisplayLink
- Anschlüsse: HDMI, RJ45, Klemmleiste, USB, USB C
- Anschlüsse (ein): RJ45-Buchse (x1), 4-polige Klemmleiste (x1), USB 3 A-Buchse (x2), USB C-Buchse (x1), USB C-Buchse (x2)
- Anschlüsse (aus): HDMI A (vollformatig) Buchse (x2)
- 4K-kompatibel: Ja
- Max. Auflösung @ 60Hz: 4096x2160
- Max. (Video-)Datenrate: 18 Gbit/s
- Chroma-Sampling: 4:4:4
- Videosignal: HDMI
- Unterstützte Funktionen: EDID, HDCP
- HDCP-Version: HDCP 2.2
- HDMI-Spezifikation: HDMI Premium High Speed
- Andere Signale: Analoga Audio, RS-232, USB 3.2 Gen 1 - SuperSpeed (USB 3.0)
- Steuermethode: API, Taste
- Chipsatz: VS6320, DL-6950
- Stromversorgung: Externes Netzteil
- Netzteil-Spezifikation: 24 V 7.5 A
- Enthalten: 1x Netzteil 24 V/ 7.5 A
