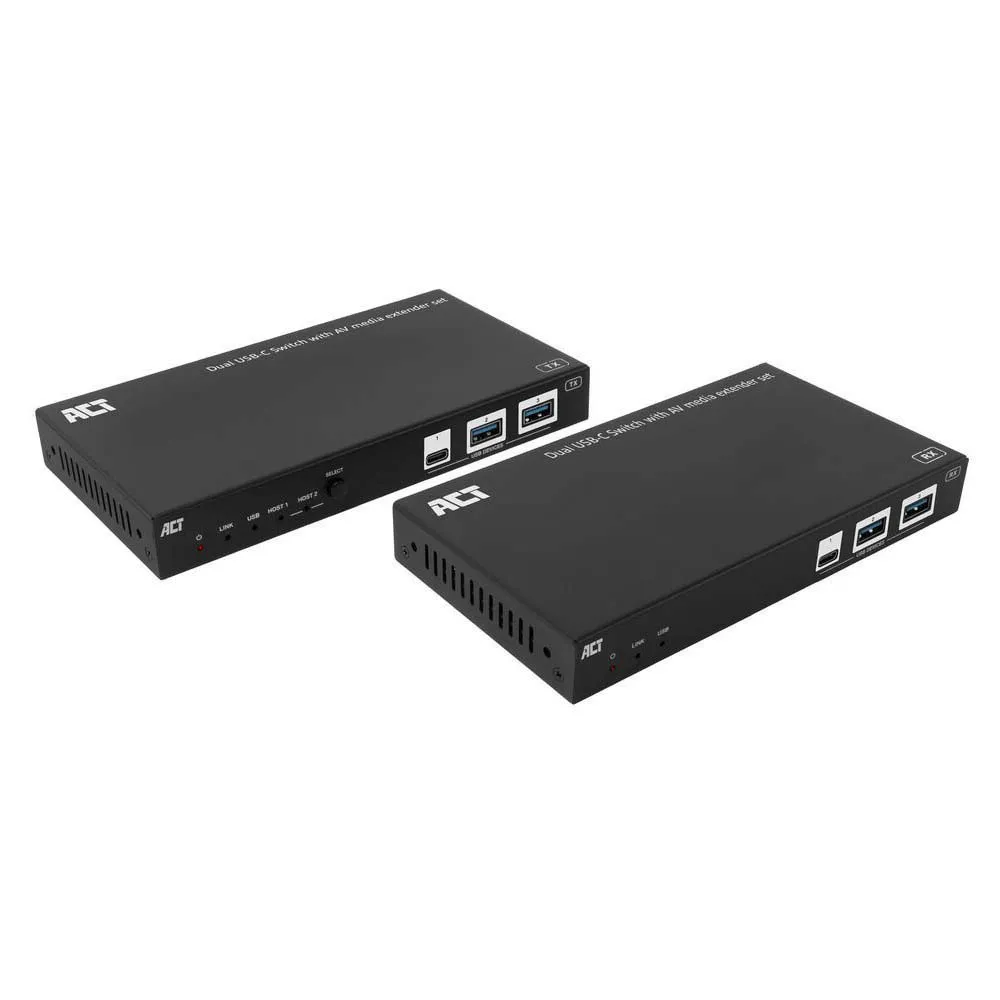

Act AC7110 HDMI-jatke

USB-C HDBaseT -datalaajenninsarja on kaikki yhdessä -ratkaisu USB-C:n, datan ja 4K-videon laajentamiseen jopa 100 metrin etäisyydelle yhdellä verkkokaapelilla. Tämä laajenninsarja sisältää Valens-piirisarjan häviöttömään USB-C-datansiirtoon. Vastaanottimen DisplayLink-piirisarja luo häviöttömän kuvan kahdelle 4K@60Hz HDMI-näytölle. Liitä jopa kaksi isäntälaitetta, esim. kannettavaa tietokonetta, lähettimeen ja vaihda laitteiden välillä. Aktiivinen kannettava tietokone voi laajentaa työpöytänsä kahteen lisänäyttöön, tarjoten yhteensä kolme näkymää (yksi kannettavan tietokoneen näyttö ja kaksi ulkoista näyttöä).

USB-C:n laajennus pitkille etäisyyksille Valens VS6320 -piirisarjalla ja HDBaseT-teknologialla:
- USB-C:n laajentaminen lyhyille etäisyyksille on haastavaa, ja sen laajentaminen jopa 100 metrin etäisyydelle on lähes mahdotonta ilman oikeaa teknologiaa. Tämän haasteen ratkaisemiseksi ACT on integroinut Valens-piirisarjan. Tämä omistettu piirisarja tarjoaa vakaan ratkaisun USB-C:n laajennushaasteisiin.

käyttää Valens VS6320 -piirisarjaa ja tukee täysin HDBaseT-standardia. Tämä standardi takaa datasignaalien luotettavan siirron yhdellä CAT6A-kaapelilla jopa 100 metrin etäisyydelle ilman häviöitä tai heikkenemistä.

Liitä konferenssikamera tai ulkoinen tallennuslaite (esim. SSD) vastaanotinyksikköön, joka voi sijaita huoneen toisella puolella tai jopa toisessa toimiston osassa.

Parhaan yhteyden takaamiseksi lähettimen ja vastaanottimen välillä suosittelemme käyttämään esivalmistettuja CAT6A S/FTP -asennuskaapeleitämme. Nämä kaapelit ovat saatavilla jopa 90 metrin pituisina ja ovat HDBaseT-yhteensopivia.

DisplayLink DL-6950 -piirisarja 4K@60Hz -videon laajentamiseen:
- Lähetinyksikkö käyttää Valens VS6320 -piirisarjaa, kun taas vastaanotin käyttää DisplayLink DL-6950 -piirisarjaa. Tämä DisplayLink-piirisarja luo videokuvan laajennetusta datasta. Vastaanottimessa on kaksi HDMI-porttia, jotka tukevat molemmat 4K@60Hz resoluutiota.

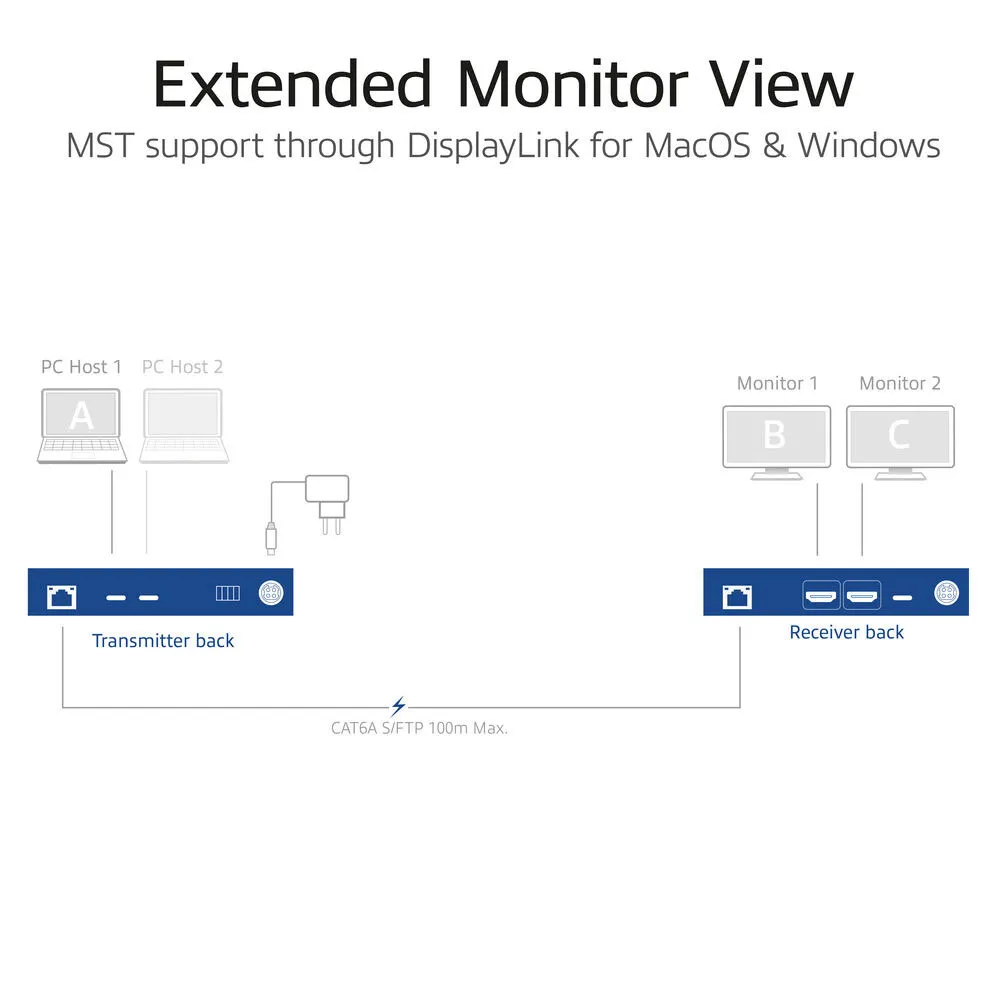

Laajennettu näyttönäkymä Windows- tai macOS-kannettavallesi DisplayLinkin avulla:
- sisältää DisplayLink-piirisarjan ja laajentaa laitteesi työpöydän kahteen lisänäyttöön. Tämä tarjoaa yhteensä kolme erillistä näkymää: yksi kannettavan tietokoneen näyttö ja kaksi ulkoista näyttöä.

Toinen tämän piirisarjan etu on sen yhteensopivuus sekä Windows- että macOS-laitteiden kanssa. DisplayLink Manager -ajuri sisältyy Windowsiin, kun taas Apple-käyttäjien on ladattava uusin ajuri ACT Connectivity -verkkosivustolta.

HDBaseT:
- HDBaseT mahdollistaa häviöttömien datasignaalien, kaksisuuntaisten ohjaussignaalien ja virran siirron jopa 100 metrin etäisyydelle yhdellä verkkokaapelilla.

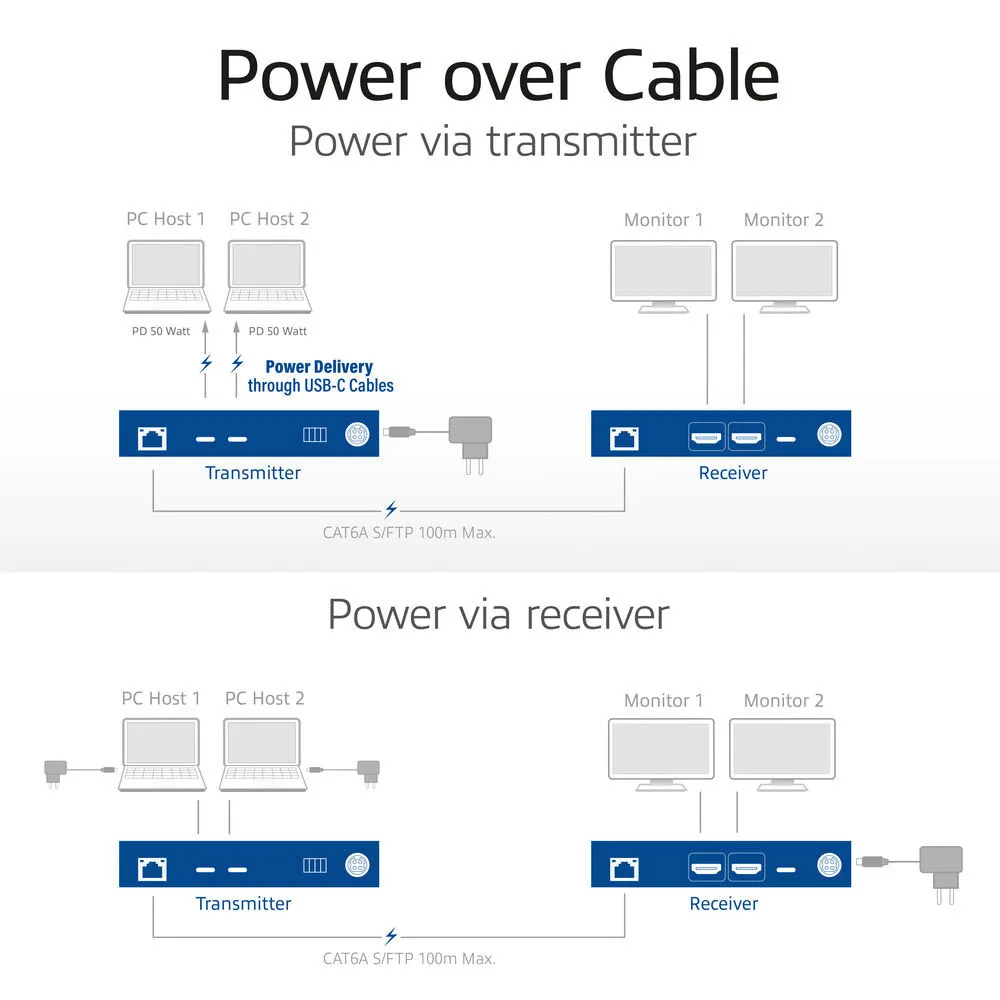

Virta kaapelin yli (Power over Cable) CAT-kaapelilla:
- USB-C-laajenninsarja tukee kaksisuuntaista virtaa kaapelin yli (PoC). Tämä tarkoittaa, että joko lähetin- tai vastaanotinyksikkö voidaan virroittaa, ja toinen yksikkö saa virran CAT-kaapelin kautta. Jos virtalähde on kytketty lähettimeen, vastaanotin saa virran CAT-kaapelin kautta, ja päinvastoin. Ihanteellinen tilanteisiin, joissa virtapistorasioita on rajoitetusti.

100W virranjakelu (Power Delivery) kytkettyjen kannettavien tietokoneiden virroittamiseen:
- tukee 100W virranjakelua kytkettyihin USB-C-isäntäkannettaviin. Kun virtalähde on kytketty lähetinyksikköön, kytketty USB-C-kannettava latautuu jopa 100W teholla. Jos kaksi kannettavaa tietokonetta on kytketty, teho jaetaan kahteen 50W PD-lataukseen.

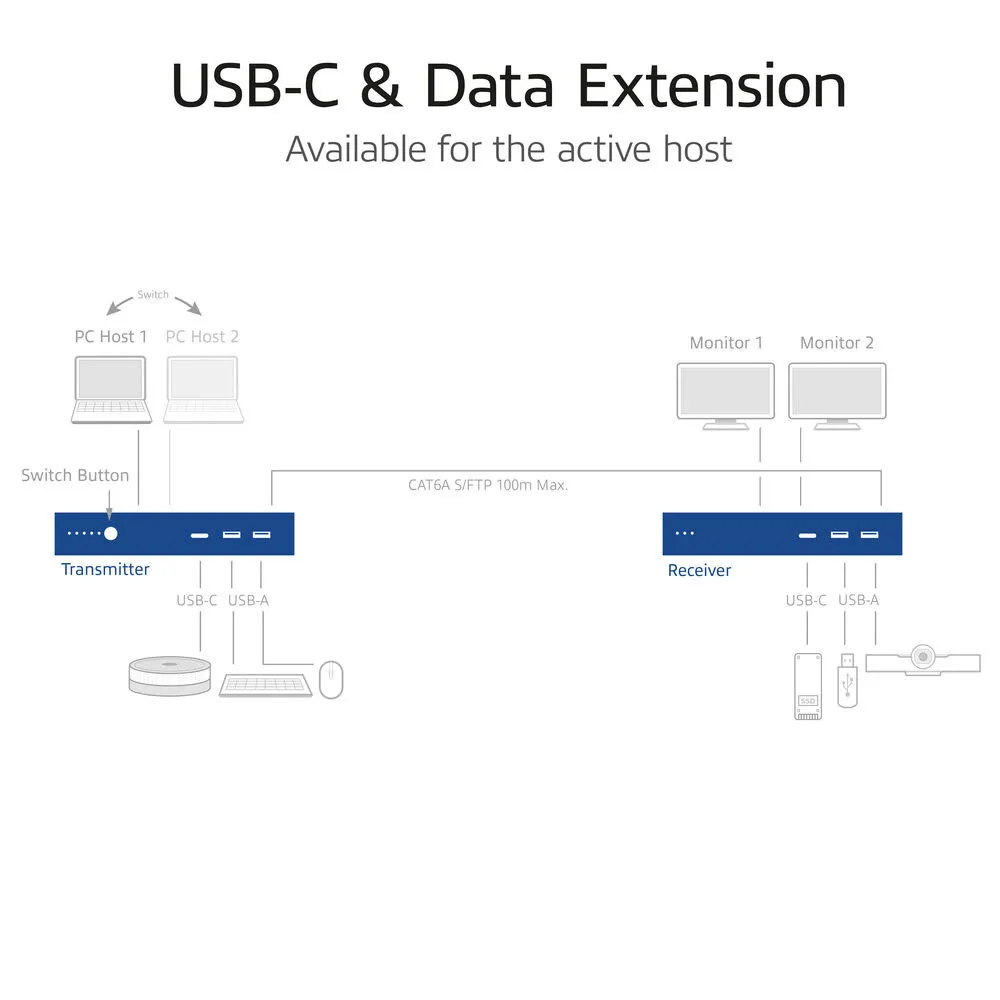

Oheislaitteiden jakaminen: USB-keskitin pitkälle etäisyydelle:
- Lähetin- ja vastaanotinyksiköt tarjoavat yhteensä 6 lisä-USB-porttia: 2x USB-C ja 4x USB-A. Liitä USB-tarvikkeita/oheislaitteita (esim. näppäimistö, hiiri, konferenssikaiutin, konferenssikamera tai USB-muistit) lähettimeen ja vastaanotinyksikköön.

Aktiivinen isäntätietokone voi käyttää kaikkia kytkettyjä oheislaitteita. Kun vaihdetaan toiseen isäntälaitteeseen, se voi myös käyttää kaikkia kytkettyjä oheislaitteita.

FSYNC GPIO -läpivienti:
- tukee FSYNC GPIO -läpivientiä, mahdollistaen kuvataajuuden synkronointisignaalien lähettämisen isäntä-PC:ltä huoneen toisella puolella tai muualla rakennuksessa sijaitsevaan konferenssikameraan. Tämä varmistaa luotettavan ajoitussynkronoinnin isäntälaitteen ja kytketyn kameran välillä.

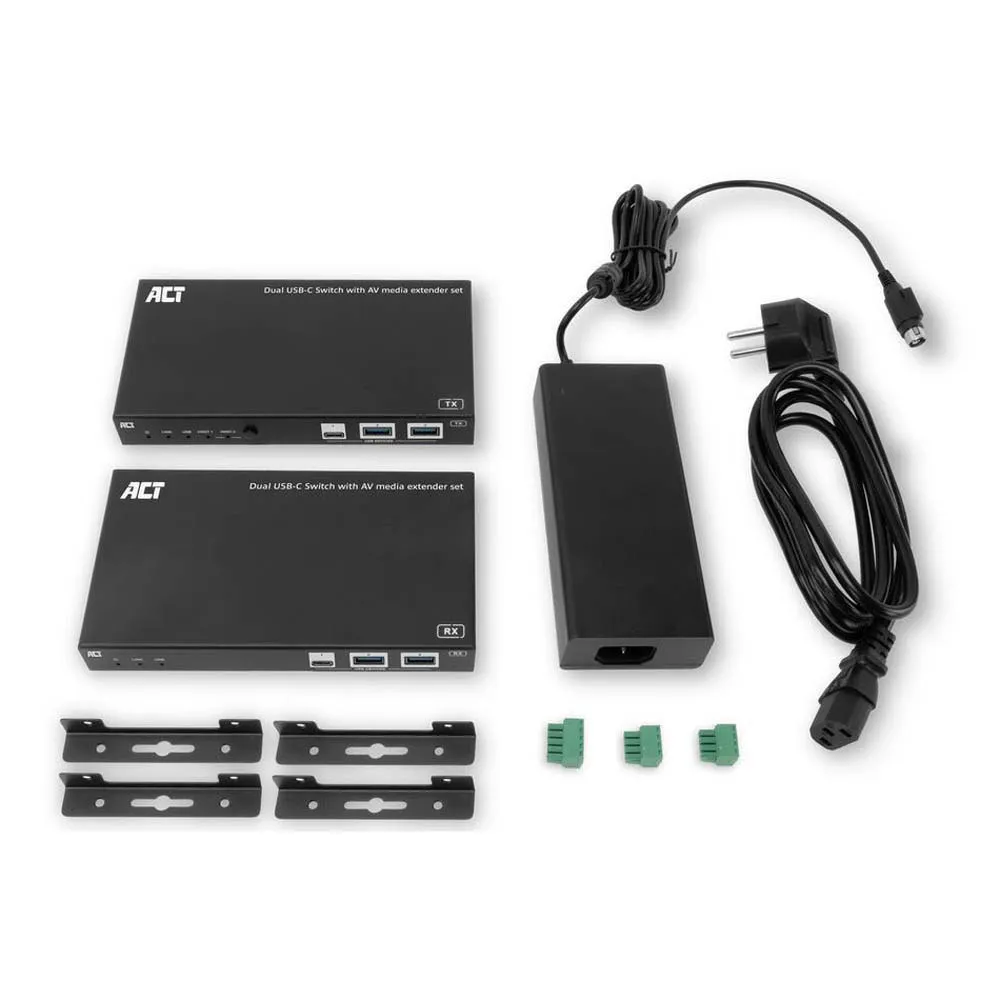

Irrotettavat asennuskiinnikkeet:
- Setti sisältää valinnaiset asennuskiinnikkeet kätevää asennusta varten työpöydän alle tai seinälle.

Sovellukset ja käyttötapaukset:
- Luokkahuoneet: Tämä sarja on ihanteellinen luokkahuonekäyttöön. Vaihda saumattomasti kahden laitteen välillä ja käytä DisplayLink-teknologiaa Windows- tai Mac-laitteesi työpöydän laajentamiseen seinään asennettuun näyttöön. Aktiivinen laite voi käyttää oheislaitteita, kuten konferenssikaiutinta tai 4K-konferenssikameraa.

Kokoushuoneet: mahdollistaa saumattoman vaihdon kahden USB-C-kannettavan välillä moderneissa kokoushuoneissa, tukee kahta 4K-näyttöä ja jaettuja USB-oheislaitteita.

Ohjaushuoneet: Luotettava pitkän matkan USB-C-liitettävyys operaattoriasemille, tukee jaettuja skannereita, diagnostiikkatyökaluja ja valvontanäyttöjä.

Ominaisuus:
- Kaikki yhdessä -ratkaisu 4K-videon, datan ja USB-C:n laajentamiseen jopa 100 metrin etäisyydelle yhdellä verkkokaapelilla
- Vaihda helposti kahden USB-C-laitteen välillä ja käytä DisplayLink-teknologiaa Windows- tai Mac-työpöytäsi laajentamiseen kahdelle 4K@60Hz HDMI-näytölle
- Laajenna USB-C-datasignaalia jopa 100 metrin etäisyydelle yhdellä CAT6A-kaapelilla
- Piirisarjat: Valens VS6320 HDBaseT-tuella ja DisplayLink DL-6950
- 100W virranjakelu (Power Delivery) kytketyille USB-C-laitteille
- 6-porttinen USB-keskitin 3.2 5Gbps; taaksepäin yhteensopiva USB 2.0:n ja 1.1:n kanssa; analoginen äänentoisto tasapainotetulla tai epätasapainotetulla analogisella ulostulolla
- Virta kaapelin yli (PoC): virroitetaan lähettimellä tai vastaanottimella käyttäen CAT6A-kaapelia
- FSYNC GPIO -läpivienti kameralle; RS-232 -läpivienti ja API-ohjaus
- Ihanteellinen käytettäväksi luokkahuoneissa ja kokoushuoneissa

Tekniset tiedot:
- Tuotekategoria: Laajentimet / USB
- USB Type-C: Kyllä
- Virranjakeluportit: 2
- Virranjakelulaiteiden lataus: Kyllä
- Tuetut USB-C-protokollat: DisplayLink
- Liitännät: HDMI, RJ45, liitinlohko, USB, USB C
- Liitännät (sisääntulo): RJ45 naaras (x1), liitinlohko 4-pin naaras (x1), USB 3 A naaras (x2), USB C naaras (x1), USB C naaras (x2)
- Liitännät (ulostulo): HDMI A (täysikokoinen) naaras (x2)
- 4K-yhteensopiva: Kyllä
- Maksimi resoluutio @ 60Hz: 4096x2160
- Maksimi (video) datanopeus: 18 Gb/s
- Kroma-näytteenotto: 4:4:4
- Videosignaali: HDMI
- Tuetut ominaisuudet: EDID, HDCP
- HDCP-versio: HDCP 2.2
- HDMI-määritys: HDMI Premium High Speed
- Muut signaalit: Analoginen ääni, RS-232, USB 3.2 Gen 1 - SuperSpeed (USB 3.0)
- Ohjausmenetelmä: API, painike
- Piirisarja: VS6320, DL-6950
- Virtalähde: Ulkoinen virtalähde
- Virtalähteen määritys: 24v 7.5A
- Sisältyy: 1x Virtalähde 24V/ 7.5A
