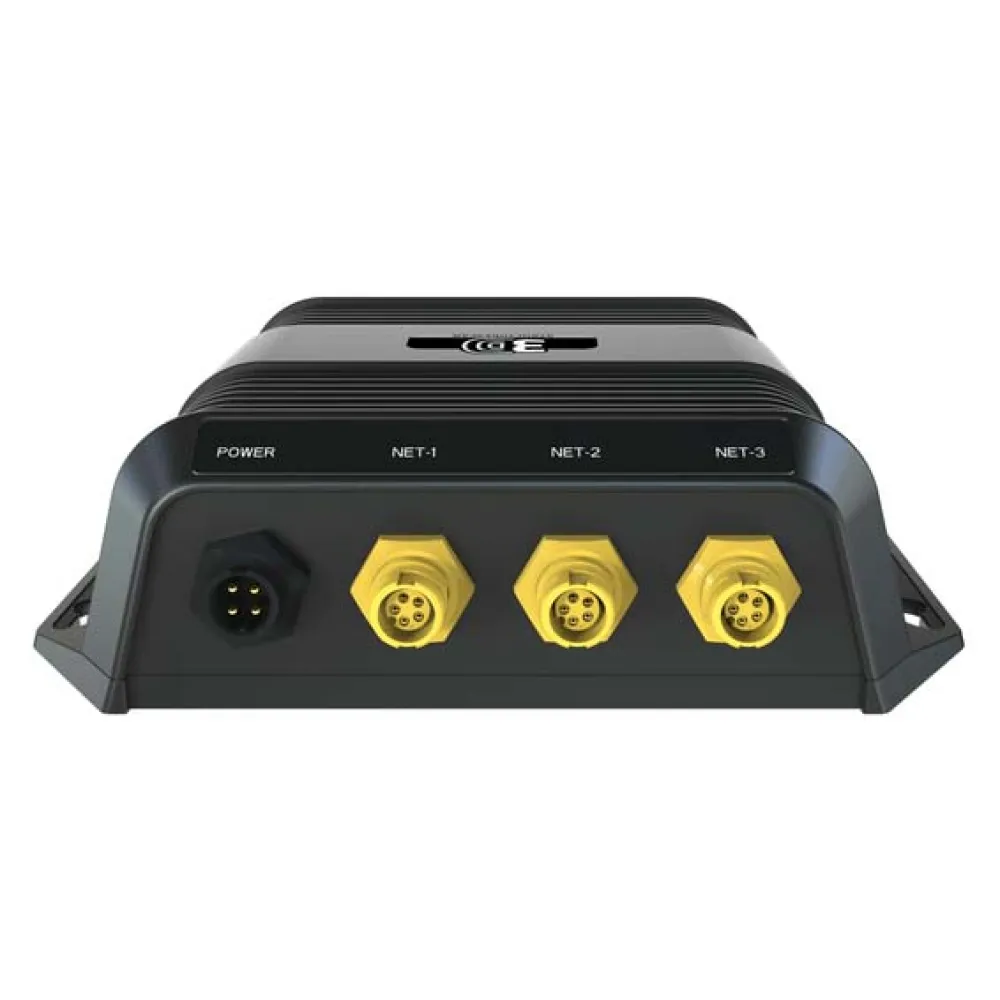

Lowrance Structurescan 3D amb mòdul

StructureScan 3D proporciona una manera nova i fàcil de veure i interpretar les dades de StructureScan HD Imaging.

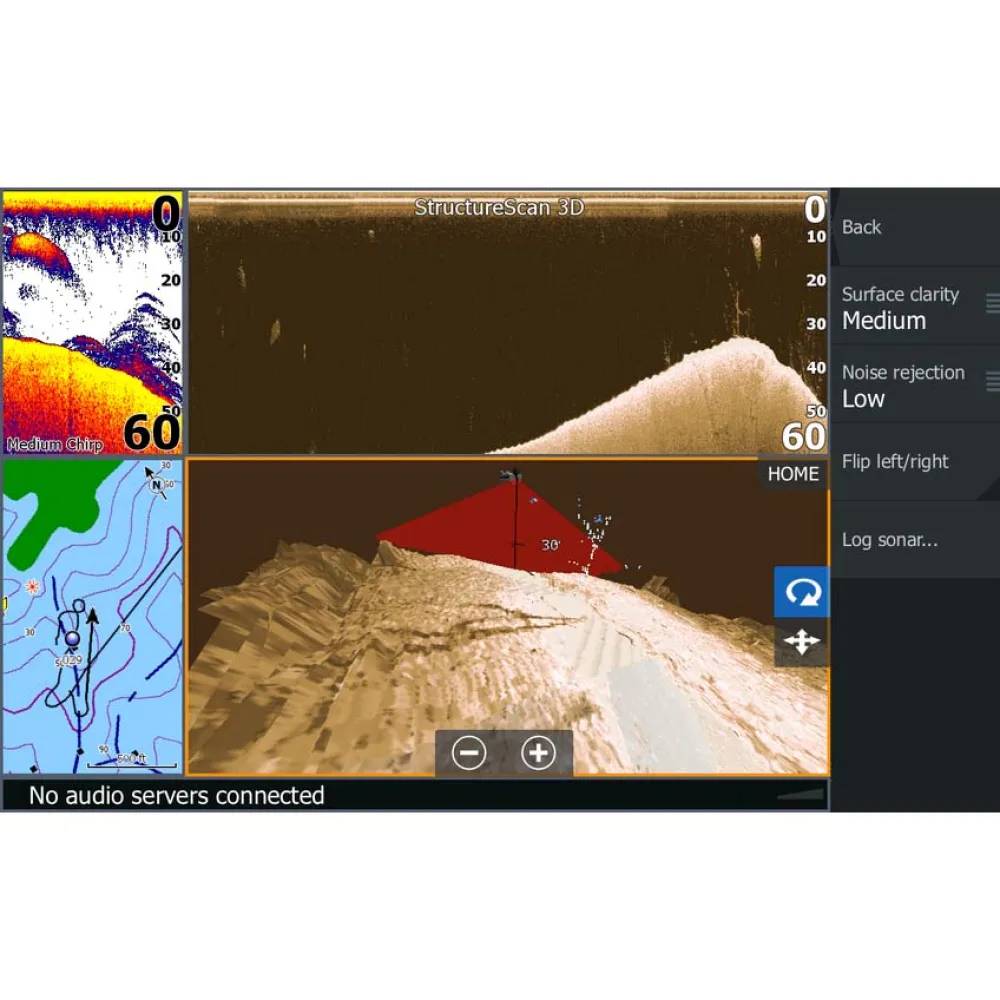

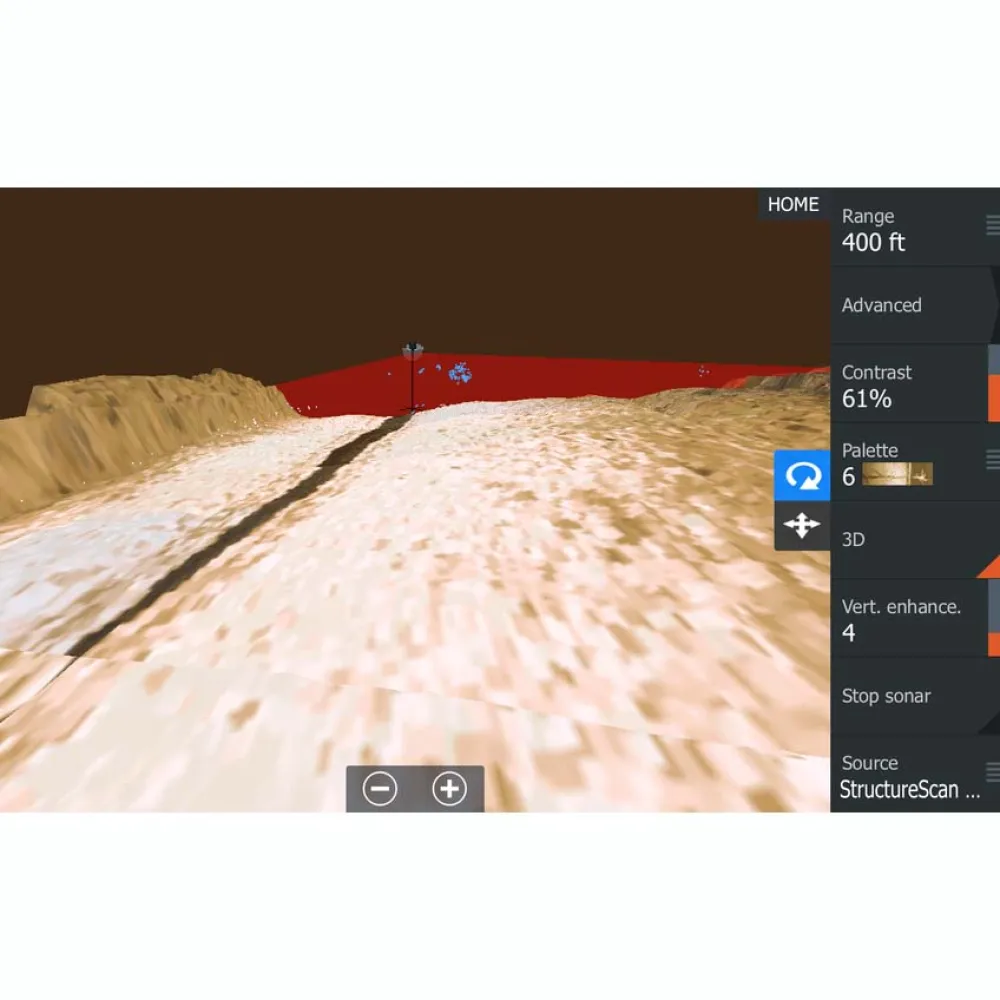

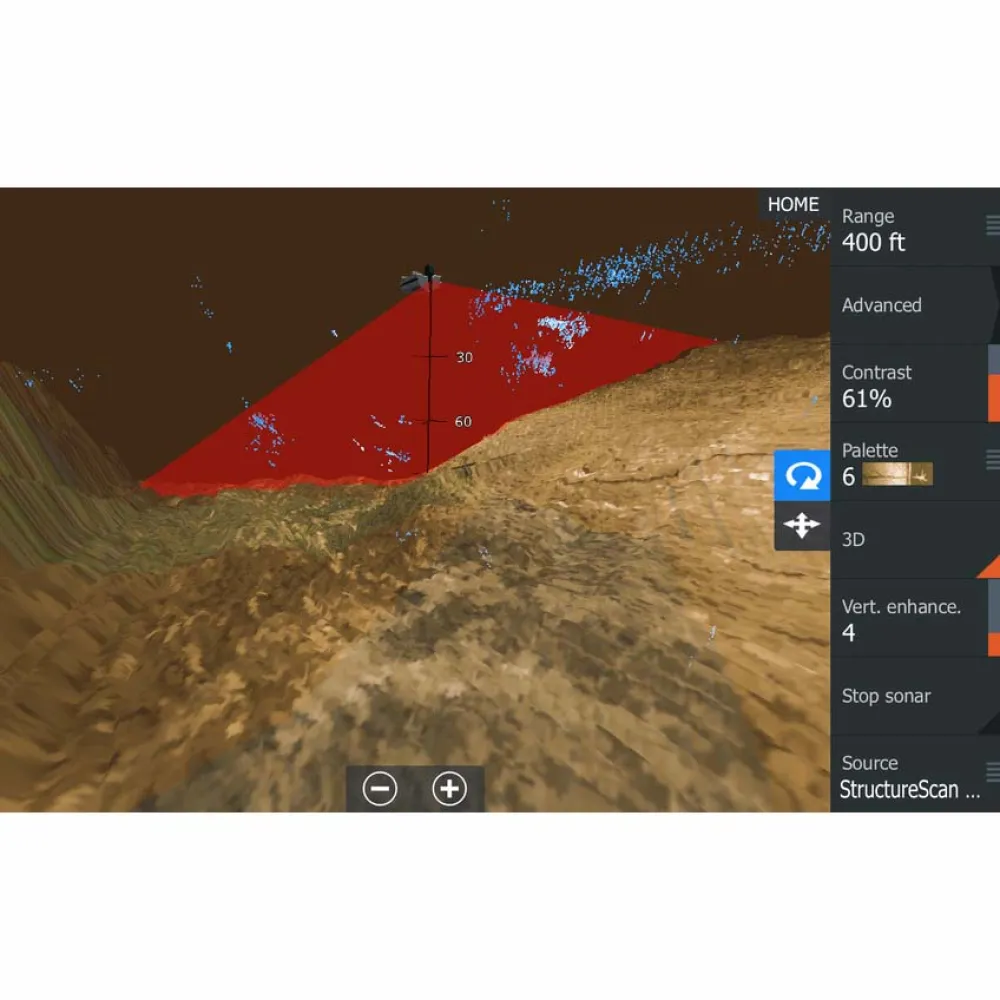

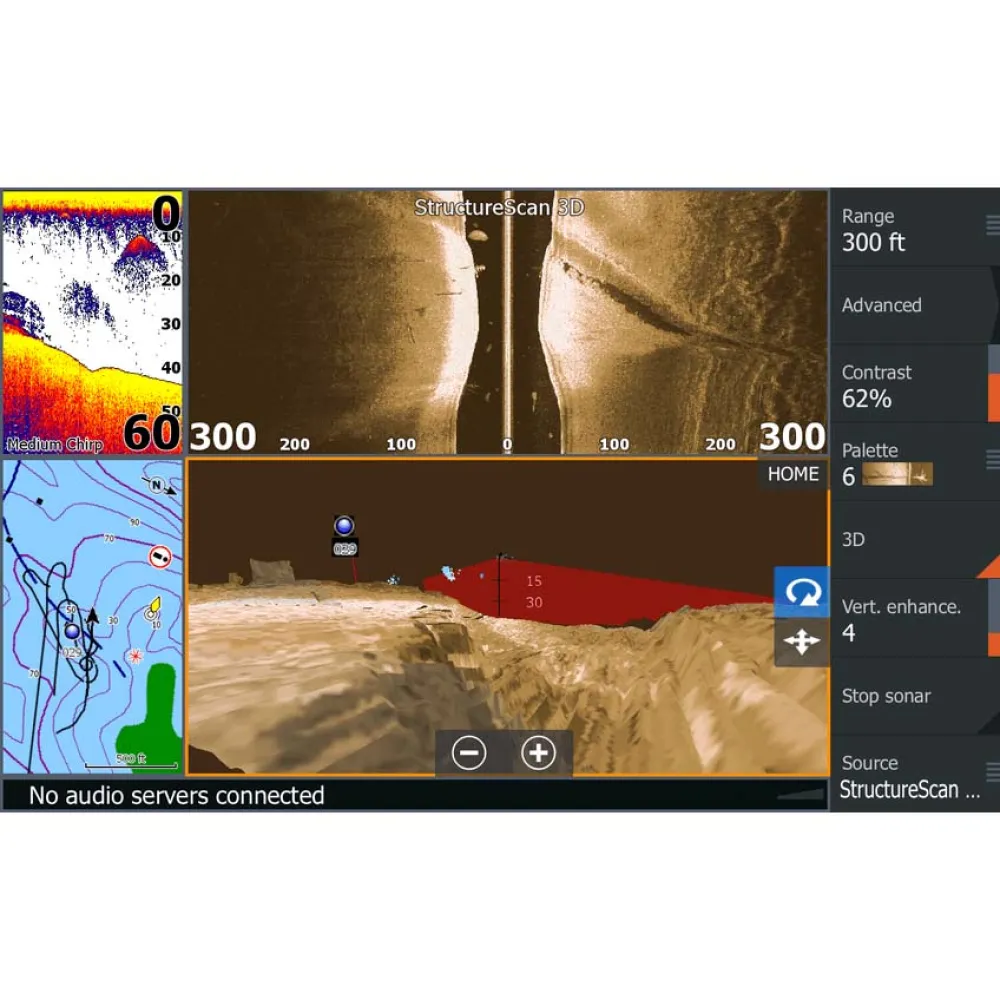

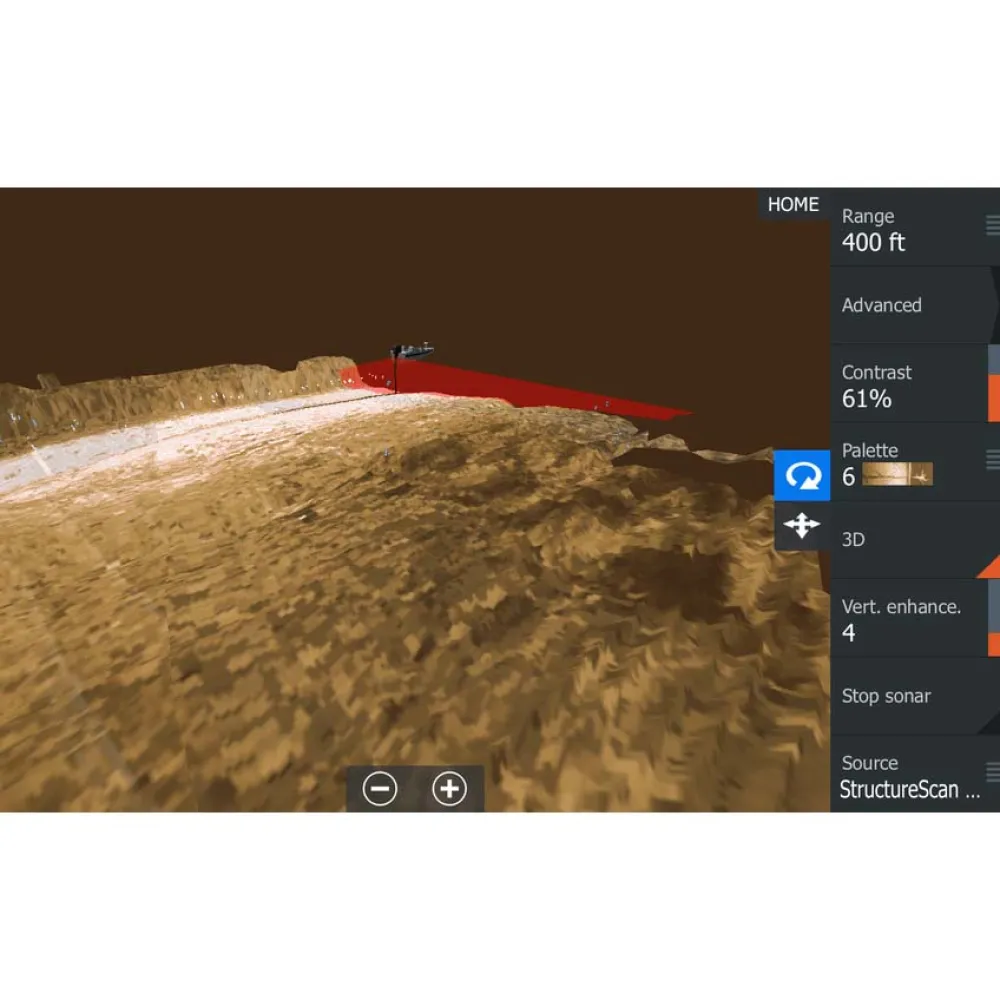

StructureScan 3D permet als pescadors a veure els peixos, l'estructura i el contorn inferior en una impressionant vista tridimensional. StructureScan d'imatges 3D explora terreny submarí i l'estructura de subjecció de peix per a crear una alta resolució, de 180 graus, vista tridimensional sota del seu vaixell. Amb aquesta vista única d'imatges, els pescadors a obtenir una millor comprensió de l'estructura i on els peixos es troben en relació amb el seu vaixell.

Millor visualització: 3D visualitzacions es poden veure des de qualsevol angle amb control de rotació Pa Tilt ScanTrack usant gestos tàctils a la pantalla i fàcil d'usar, posicions de visualització predefinits.

Domina La línia de base: Per primera vegada, StructureScan 3D permet als pescadors per veure fàcilment tota l'estructura de tinença de peixos sota l'aigua i els peixos com si fossin la pesca submarina. Eliminar la confusió quan els peixos no estan en els bancs i en la coberta superficial, visible. Ara, un ralentí lent sobre una àrea potencial permet ràpida a dominar les corbes de nivell, identificar un trencament vertical o punt secundari, i agafar més peixos en i prop del canal principal d'aigües profundes.

especificacions:

TÈCNIC / AMBIENTAL:

Ample del producte: 180 mm / 7.1 en

Alçada del producte: 57 mm / 2,2 en

Pes del producte: 0,9 kg / 2 lliures

Temperatura de funcionament: 28 ° a 75 ° C (20 ° a 167 ° F)

Resistència a l'aigua: 7 1px

Font d'alimentació (alimentació de tensió): 12 o 24 V DC (rang màxim de 9 V a 32 V DC)

SONAR DE RESULTATS:

StructureScan:

Potència de sortida: 500w RMS

Abast màxim al marge: 300 peus cada costat

Max baix Rang: 300 peus

Freqüència: 455 i 800kHz

Grinyol i el sonar de freqüència única:

Potència de sortida: 250 W RMS

Profunditat màxima: 3.500 peus Transdcuer Dependent

Escombrat de freqüències: 60 kHz 40, 85, 130 145kHz 210kHz

Estreta Banda de freqüència: 50 kHz / 83 kHz / 200 kHz

Sis connexions de cable:

Ethernet: 3 ports

Potència: 4 pin connector d'alimentació

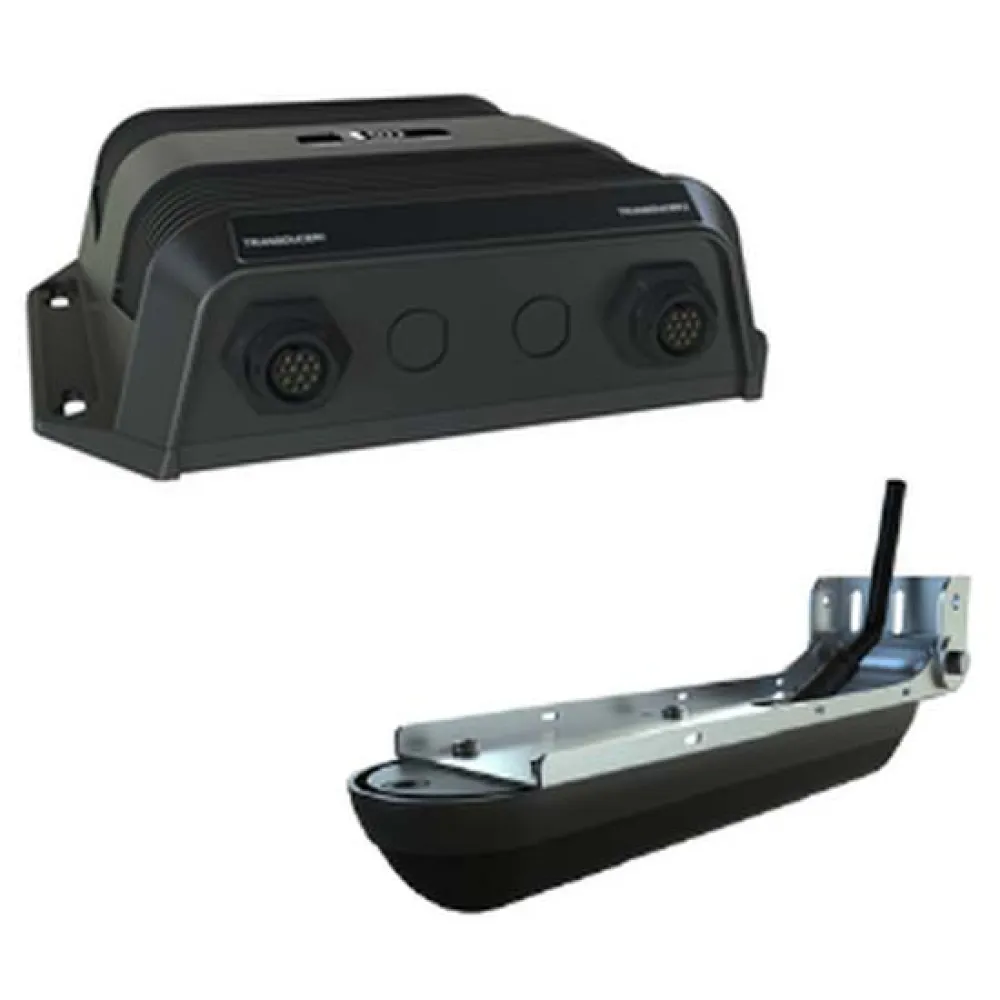

Ve amb:

transductor StructureScan 3D: 3D StructureScan XDCR

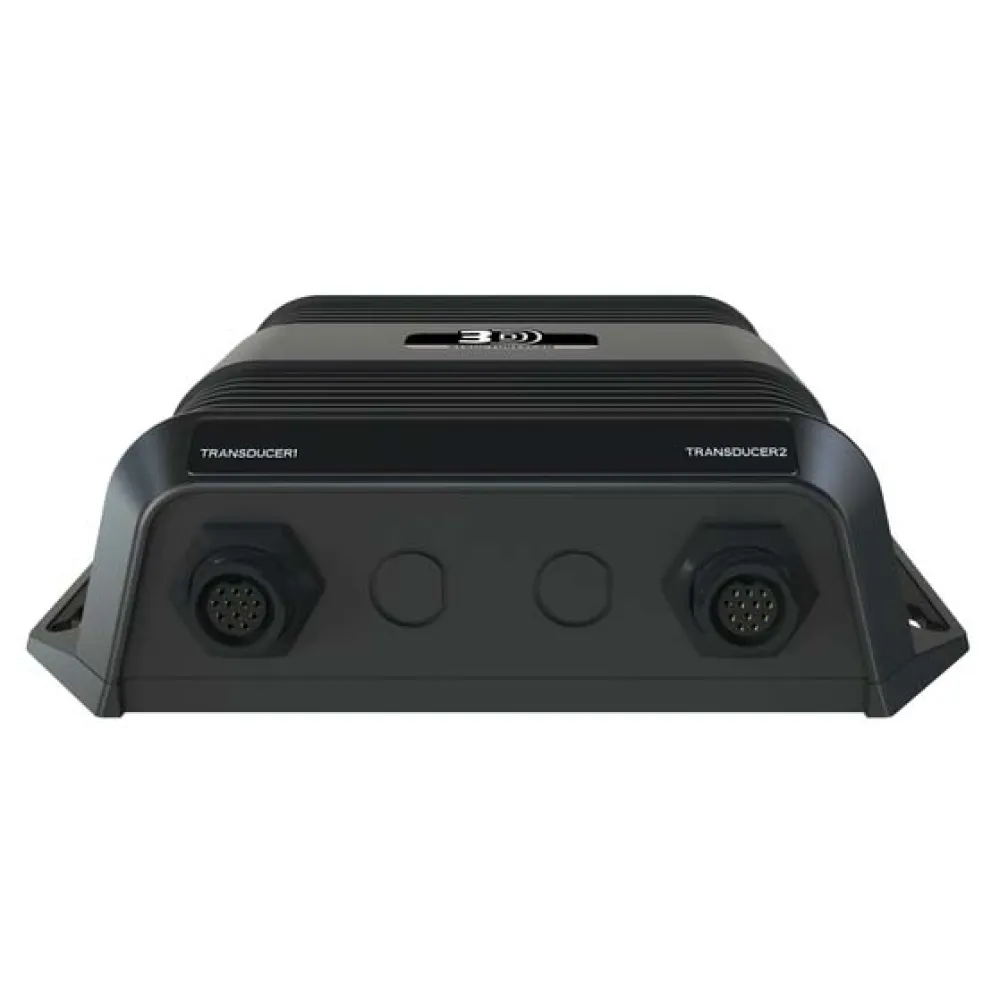

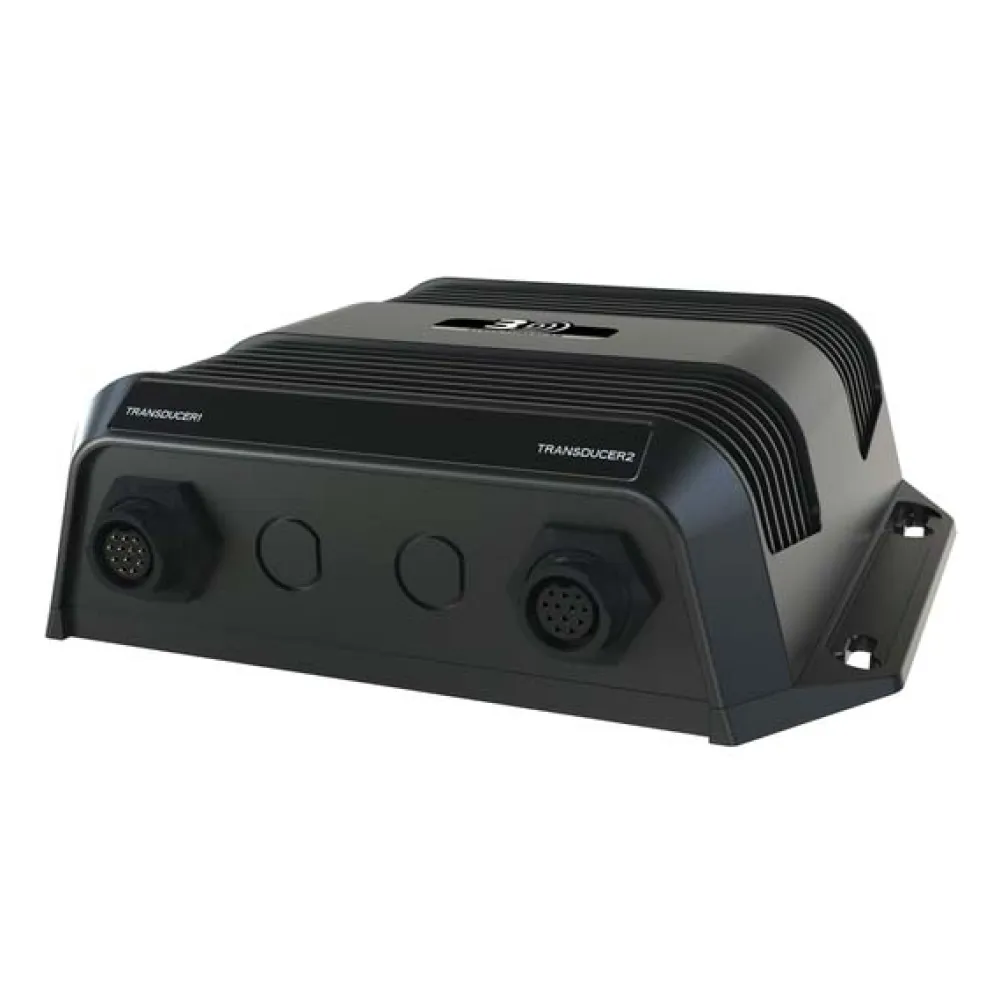

StructureScan 3D: StructureScan MÒDUL 3D

Cable d'alimentació: Cable d'alimentació: (. 4 pin conn 4 cables pelats pel poder amb autobús, Control d'alimentació i d'alarma externa) 2 m (6,5 peus)

Eth 4.5m Cab (15 peus): cable Ethernet groc 5 Pin 4,5 m (15 peus)
