Lowrance Structurescan 3D moduulilla

StructureScan 3D on uusi ja helppo tapa katsoa ja tulkita StructureScan HD Imaging tietoa.

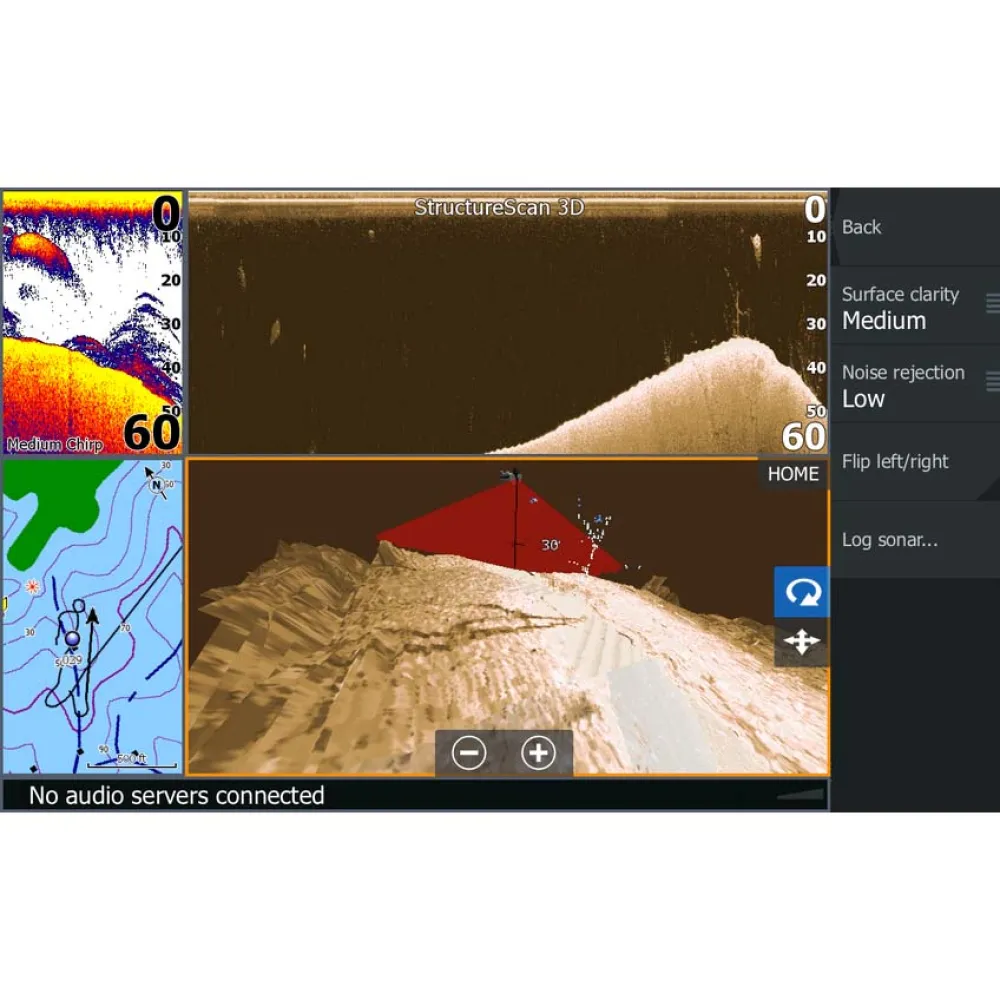

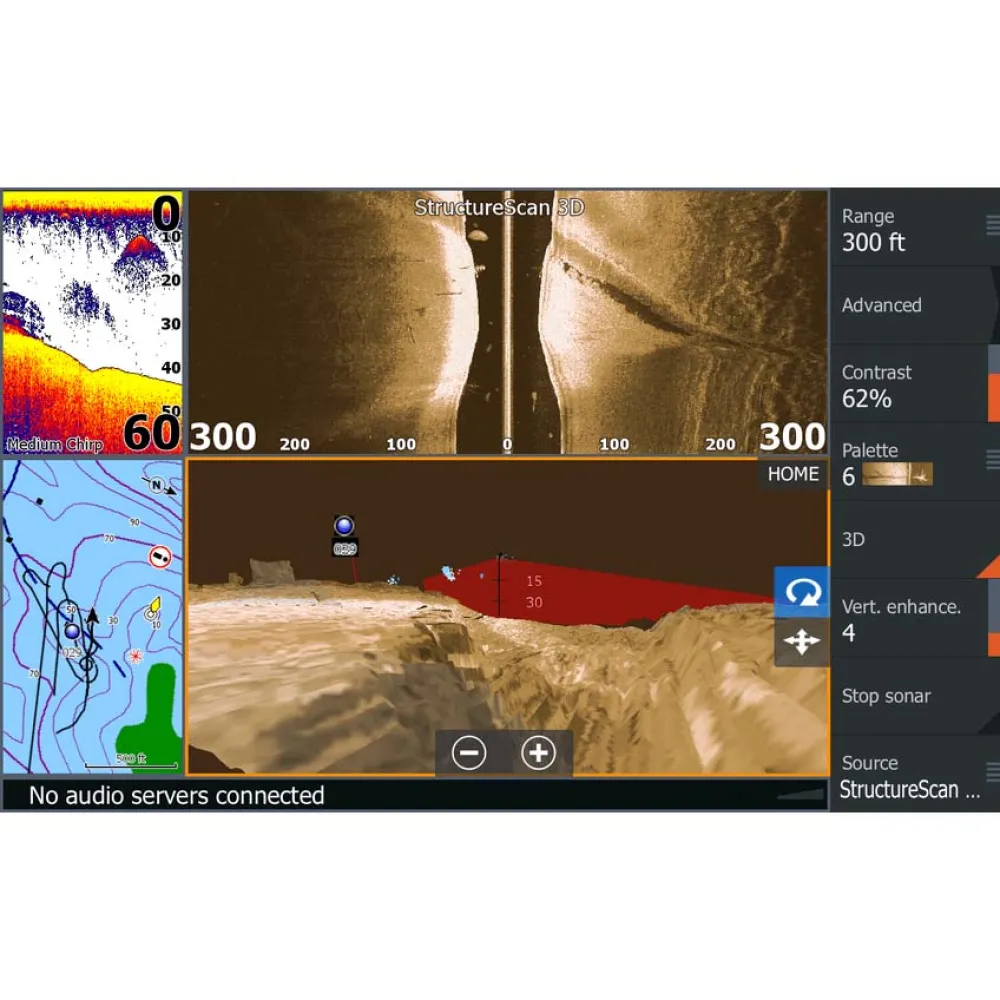

StructureScan 3D -siimassa nähdä kalaa, rakenne ja pohjan muoto upealla kolmiulotteinen kuva. StructureScan 3D kuvantaminen skannaa vedenalaiseen maastoon ja kala omistusrakenteestaan ​​luoda korkean resoluution, 180 asteen, kolmiulotteinen näkymä veneen alapuolella. Tämän ainutlaatuisen kuvantamisen mieltä, onkijat ymmärtämään paremmin, missä kalat ja rakenne sijaitsevat suhteessa niiden vene.

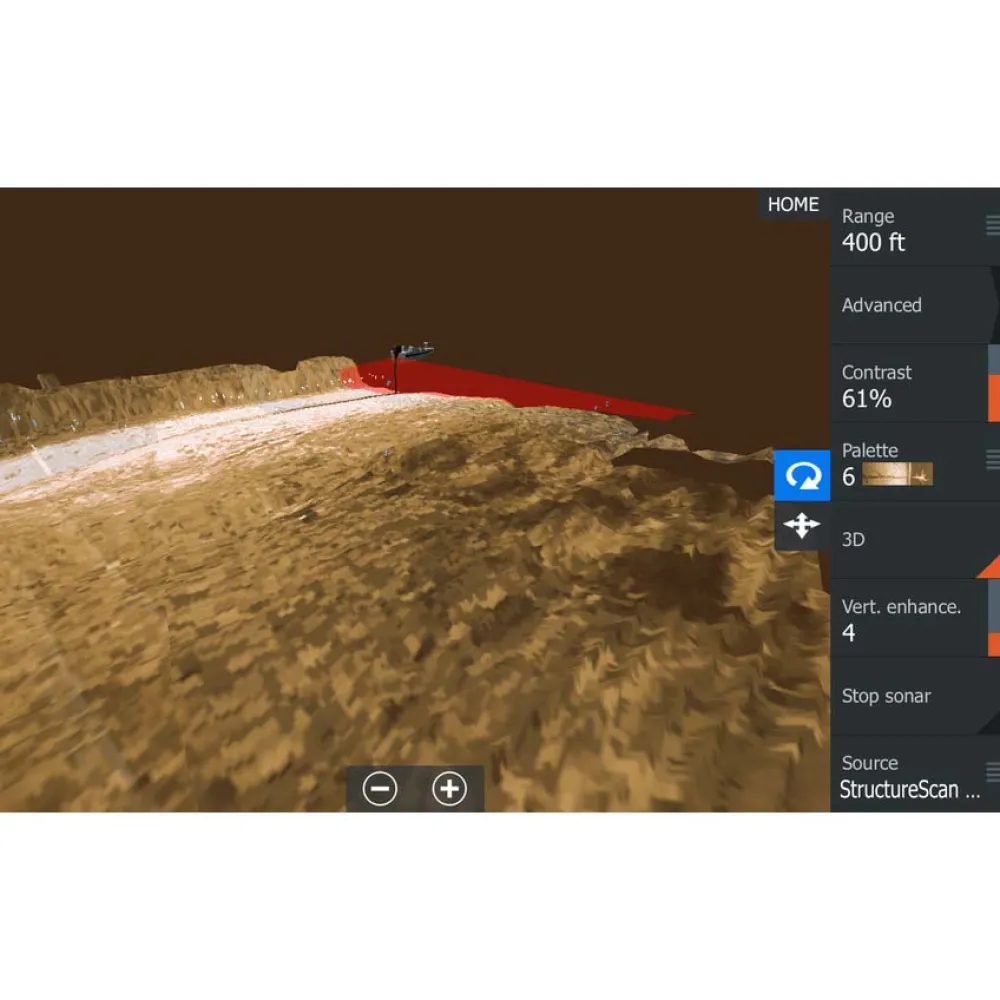

Helpompi Visualisointi: 3D visualisointeja voidaan katsoa mistä tahansa kulmasta kanssa ScanTrack- pan kallistuksen kiertää hallinnan käyttämällä näytöllä kosketuseleiden ja helppokäyttöinen, valmiiksi katselu kantoja.

Master Bottom Line: Ensimmäistä kertaa, StructureScan 3D -siimassa helposti nähdä kaikki vedenalainen kalojen tilan rakenne ja kalat kuin ne olivat kalastus vedenalainen. Poistaa sekaannuksia kalat eivät ole pankkeja ja matalassa, näkyvä kansi. Nyt hitaasti tyhjäkäynnillä yli potentiaalinen alue nopeasti voit hallita pohjan muodot, tunnistamaan pystysuora tauko tai Toissijaisesti, ja lisää kalaa ja lähellä tärkeimpiä syväväylän.

Tekniset tiedot:

TEKNINEN / ENVIRONMENTAL:

Tuote Leveys: 180 mm / 7.1

Tuote Korkeus: 57 mm / 2.2

Tuotteen paino: 0,9 kg / 2 lbs

Käyttölämpötila: 28 ° 75 ° C (20 ° 167 ° F)

Vedenkestävyys: 1px 7

Virtalähde (Supply Voltage): 12 tai 24 V DC (maks alue 9 V 32 V DC)

SONAR PERFORMANCE:

StructureScan:

Lähtöteho: 500W RMS

Max Side Range: 300ft kummallakin puolella

Max Down Range: 300 ft

Taajuus: 455 & 800 kHz

CHIRP JA YKSI kaiku:

Lähtöteho: 250W RMS

Max Syvyys: 3500 ft Transdcuer Dependent

CHIRP Taajuus: 40 60kHz, 85 145kHz, 130 210kHz

Kapea Band Taajuus: 50 kHz / 83kHz / 200kHz

SIX KAAPELILIITÄNNÄT:

Ethernet: 3 porttia

Suoritus 4 Pin virtaliitin

MUKANA:

StructureScan 3D muunnin: StructureScan 3D XDCR

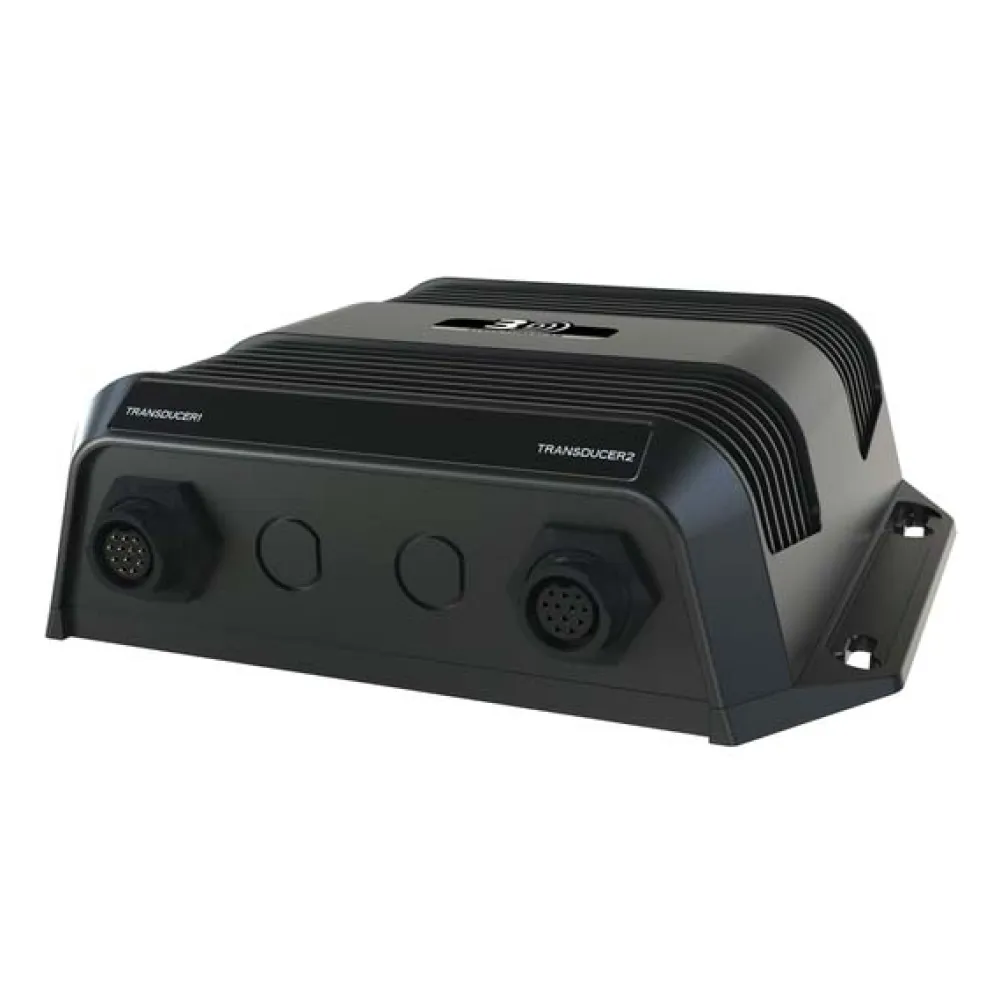

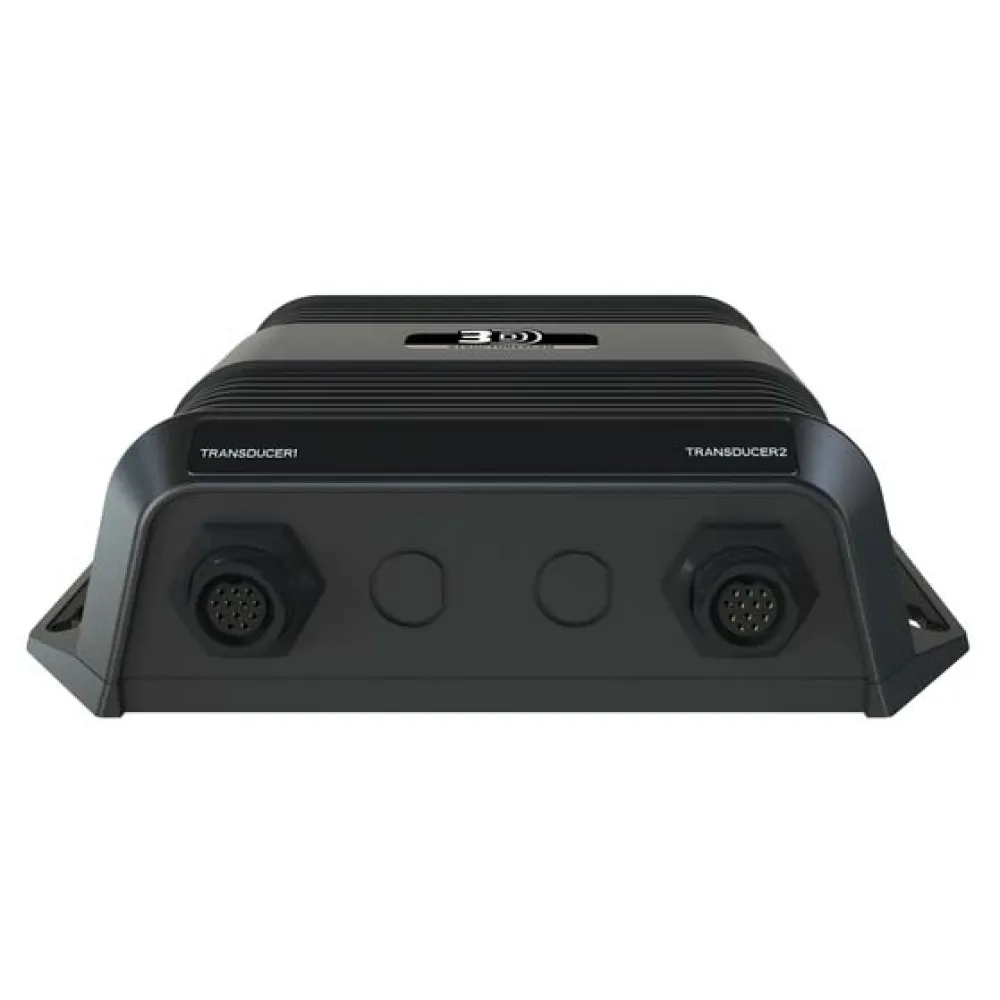

StructureScan 3D: StructureScan 3D MODULE

Virtakaapeli: Virtakaapeli: (4 Pin yht. 4 paljaat johtimet Power in, tehonohjausväylää ja ulkoinen hälytys) 2 m (6,5 ft)

Eth Cab 4.5m (15ft): Ethernet-kaapelin keltainen 5 Pin 4,5 m (15 ft)
