Actisense NMEA-Puffer AIS

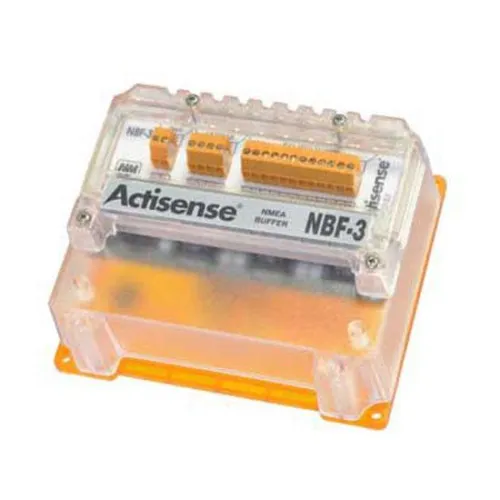

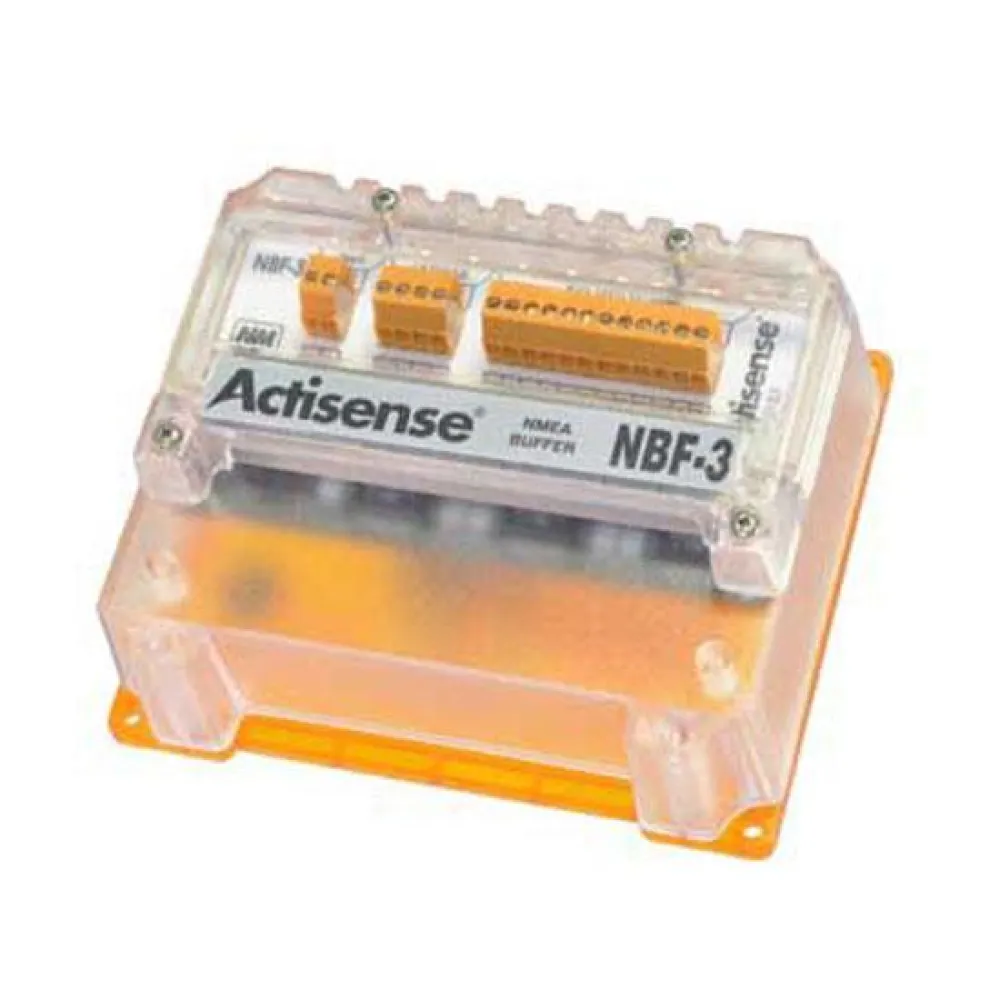

Der Actisense NBF-3 NMEA-Puffer isoliert und puffert NMEA 0183-Daten und kann mehrere Geräte speisen.

Der NBF-3 kann bis zu sechs identische, verstärkte Datenströme von einer Quelle verteilen.

Die NMEA-Signale werden gepuffert, um sicherzustellen, dass jeder Listener die Daten mit den erforderlichen Spannungspegeln empfängt, wodurch eine gleichbleibende Datenqualität gewährleistet wird.

Die Isolierung am Eingang und an jedem der Ausgänge gewährleistet den Schutz des sendenden Geräts und aller empfangenden Geräte.

Die sicheren Anschlüsse bedeuten, dass ein nicht isoliertes Gerät angeschlossen werden kann und der NBF-3 verhindert, dass es die anderen Geräte im System beschädigt.

Erdschleifen treten häufig auf, wenn Geräte nicht isoliert sind, und können irreparable Schäden verursachen.

Die Actisense ISO-Drive-Technologie an den Ausgängen und die galvanische Optoisolation am Eingang ermöglichen den Anschluss des NBF-3 mit absoluter Sicherheit.

Der NBF-3 verfügt zusätzlich über eine Stromverteilung für den NMEA-Sender.

Durch die Strom- und Datenversorgung aus derselben Quelle wird der Verkabelungsaufwand reduziert und die Installation vereinfacht.

Eigenschaften:

- Galvanische Optoisolation am Eingang.

- Iso-Drive-Ausgänge bieten galvanische Trennung.

- Kompatibel mit allen NMEA 0183-Versionen.

- Ausgänge kompatibel mit RA422-, Rs232- und RS485-Listenern.

- Eingang kompatibel mit RS422- und RS232-Sendern.

- Steckbare Schraubklemmen für eine schnelle und einfache Installation.

- Stromversorgung für Einzelkabelinstallationen zum NEMA-Sender.

- Hutschienenmontage.

- Funktioniert bis zu 115200 Baud.

Spezifikationen:

- Eingangsspannung:

10 bis 35 V DC.

- Eingangsstrom (nur NBF-3):

100 mA max. 12 V DC (alle Ausgänge Vollausschlag bei 100937.

Lasten).

- Eingangssteckverbinder:

Steckbare 2-Wege-Schraubklemme, 3.5 mm Rastermaß.

- Eingangsschutz (NBF-3):

Dauerhafter Verpolungsschutz und ESD-Schutz.

- Betriebsanzeige:

LED, blau (leuchtet dauerhaft, wenn die Eingangsversorgung angeschlossen ist und das Gerät ordnungsgemäß funktioniert).

- Listener-Ausgangsspannung:

10 bis 35 V DC, direkt von der Eingangsspannung abgeleitet.

- Listener-Ausgangsstrom:

500 mA max.

=2.1 V (differentiell) bei 100937.

- Sender-Ausgangsstrom:

20 mA max.

- Sender-Ausgangsschutz:

Kurzschluss und ESD

- Eingangsspannungstoleranz des Hörers:

-15 V bis +15 V kontinuierlich, -35 V bis +35 V kurzzeitig (< 1 Sekunde).

- Eingangsschutz des Hörers:

Strombegrenzt, Übersteuerungsschutz bis 40 V DC und ESD-Schutz.

- Datenanzeige des Hörers:

LED, grün (blinkt mit der Datenrate).

- Anschlüsse:

Steckbare 2-Wege-Schraubklemmen, 3.5 mm Rastermaß Mechanisch:

- Gehäusematerial:

Polycarbonat.

- Material der Schutzabdeckung:

Polycarbonat.

- Dichtungsmaterialien:

Dichtung aus geschlossenzelligem Silikonschaumstoff, Spritzschutz aus Polyurethan und wasserdichte Entlüftung aus ePTFE.

- Abmessungen:

127 mm (L) x 106 mm (B) x 48 mm (H).

- Gewicht:

210 g.

- Montage:

4x3.5 mm Laschen zur Schalttafelmontage mit selbstschneidenden Schrauben (im Lieferumfang enthalten), optionale DIN-Schienenmontage auf Anfrage erhältlich.

- Zulassungen und Zertifizierungen.

- EMV:

IEC60945-9 (Abschnitte 9 und 10).

- Umgebungsschutz:

IP66.

- Betriebstemperatur:

-20 °C bis +70 °C.

- Lagertemperatur:

-40 °C bis +85 °C.

- Relative Luftfeuchtigkeit:

0 bis 80 % RH.
