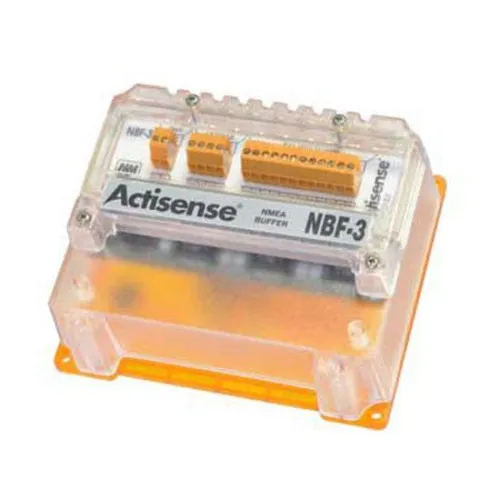

Actisense Bufor NMEA AIS

Bufor NMEA Actisense NBF-3 izoluje i buforuje dane NMEA 0183, mając moc napędzania wielu urządzeń.

NBF-3 może dystrybuować do sześciu identycznych, wzmocnionych strumieni danych z jednego źródła.

Sygnały NMEA są buforowane, aby zapewnić, że każdy odbiornik odbiera dane przy wymaganych poziomach napięcia, zapewniając spójną jakość danych.

Izolacja na wejściu i każdym z wyjść zapewnia ochronę źródłowego urządzenia nadawczego i wszystkich urządzeń odbiorczych.

Bezpieczne połączenia oznaczają, że nieizolowane urządzenie może być podłączone, a NBF-3 zapobiegnie uszkodzeniu innego sprzętu w systemie.

Pętle masy często występują, gdy urządzenia nie są izolowane i mogą spowodować nieodwracalne uszkodzenia.

Technologia Actisense ISO-Drive na wyjściach wraz z galwaniczną izolacją optyczną na wejściu oznacza, że możesz podłączyć NBF-3 z pełnym spokojem ducha.

NBF-3 ma dodatkowo funkcję dystrybucji zasilania dla nadajnika NMEA.

Dzięki zasilaniu i danym z tego samego źródła, wymagania dotyczące okablowania są zmniejszone, a instalacja jest prosta.

Cechy:

- Galwaniczna izolacja optyczna na wejściu.

- Wyjścia Iso-drive zapewniają izolację galwaniczną.

- Kompatybilny ze wszystkimi wersjami NMEA 0183.

- Wyjścia kompatybilne z odbiornikami typu RA422, Rs232 i RS485.

- Wejście kompatybilne z nadajnikami typu RS422 i RS232.

- Wtykowe zaciski śrubowe dla szybkiej i łatwej instalacji.

- Zasilanie dla instalacji jednokablowej do nadajnika NEMA.

- Możliwość montażu na szynie DIN.

- Działa z prędkością do 115200 bodów.

Specyfikacja:

- Napięcie zasilania wejściowego:

10 do 35 V DC.

- Prąd zasilania wejściowego (tylko NBF-3):

Maks. 100 mA 12 V DC (wszystkie wyjścia w pełni obciążone do 100937.

obciążenia).

- Złącze zasilania wejściowego:

Wtykowy 2-kierunkowy zacisk śrubowy, rozstaw 3.5 mm.

- Zabezpieczenie wejścia (NBF-3):

Ciągła ochrona przed odwrotną polaryzacją i wyładowaniami elektrostatycznymi.

- Wskaźnik zasilania:

Dioda LED, niebieska (świeci światłem ciągłym, wskazując prawidłowe działanie po podłączeniu zasilania wejściowego).

- Napięcie wyjściowe zasilania odbiornika:

Od 10 do 35 V DC pobierane bezpośrednio z napięcia zasilania wejściowego.

- Prąd wyjściowy zasilania odbiornika:

Maks. 500 mA.

=2.1 V (różnicowe) do 100937.

- Prąd wyjściowy nadajnika:

Maks. 20 mA.

- Zabezpieczenie wyjścia nadajnika:

Zwarcie i wyładowania elektrostatyczne.

- Tolerancja napięcia wejściowego słuchacza:

-15 V do +15 V ciągłe, -35 V do +35 V krótkotrwale (<1 sekunda).

- Zabezpieczenie wejścia słuchacza:

Ograniczenie prądowe, zabezpieczenie przed przesterowaniem do 40 V DC i zabezpieczenie ESD.

- Wskaźnik danych słuchacza:

Dioda LED, zielona (miga z szybkością transmisji danych).

- Złącza:

Wtykowe zaciski śrubowe 2-kierunkowe, rozstaw 3.5 mm Mechaniczne:

- Materiał obudowy:

Poliwęglan.

- Materiał pokrywy ochronnej:

Poliwęglan.

- Materiały uszczelniające:

Uszczelka z pianki silikonowej, zamknięta poliuretanowa osłona przeciwbryzgowa i odpowietrznik wodoodporny ePTFE.

- Wymiary:

127 mm (dł.) x 106 mm (szer.) x 48 mm (wys.).

- Waga:

210 g.

- Montaż:

4 x tulejki 3.5 mm umożliwiające montaż panelowy za pomocą wkrętów samogwintujących (w zestawie), opcjonalny montaż na szynie DIN dostępny na życzenie.

- Zatwierdzenia i certyfikaty.

- EMC:

IEC60945-9 (sekcje 9 i 10).

- Ochrona środowiska:

IP66.

- Temperatura pracy:

-20°C do +70°C.

- Temperatura przechowywania:

-40°C do +85°C.

- Wilgotność względna:

0 do 80% RH.
