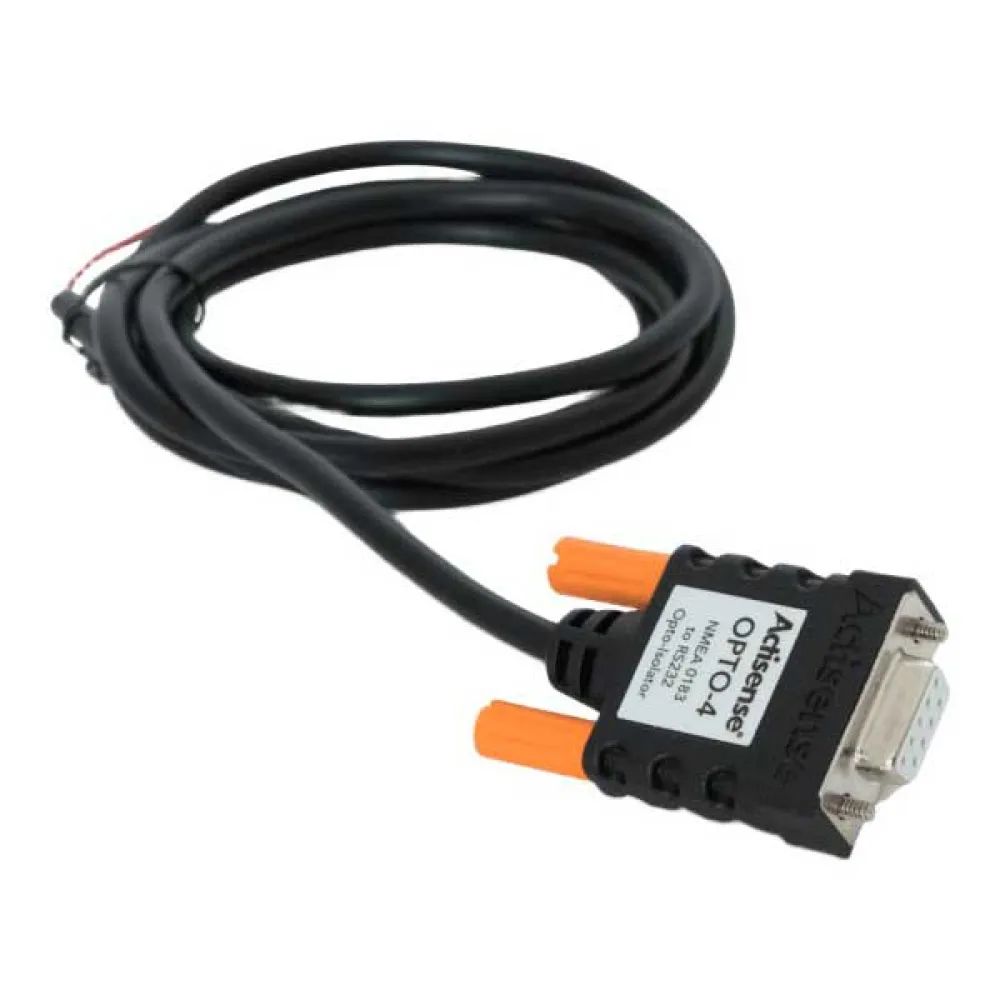

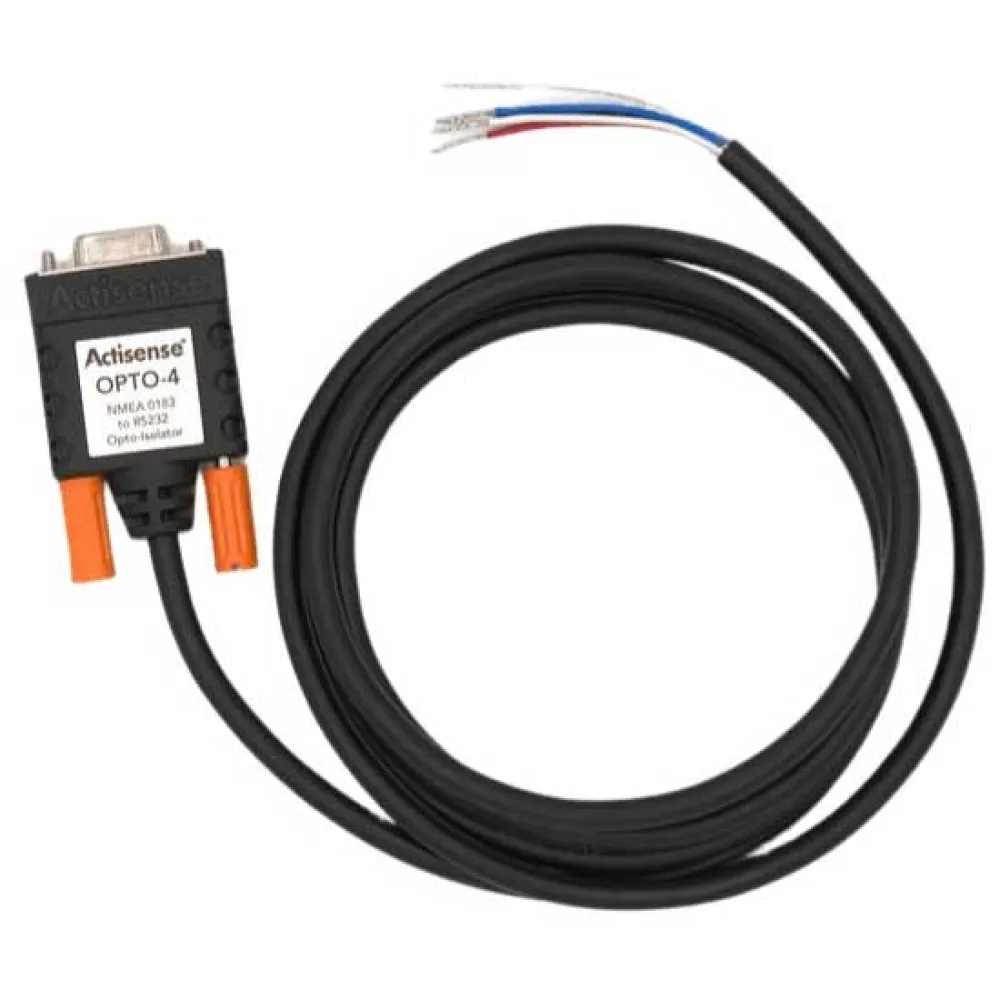

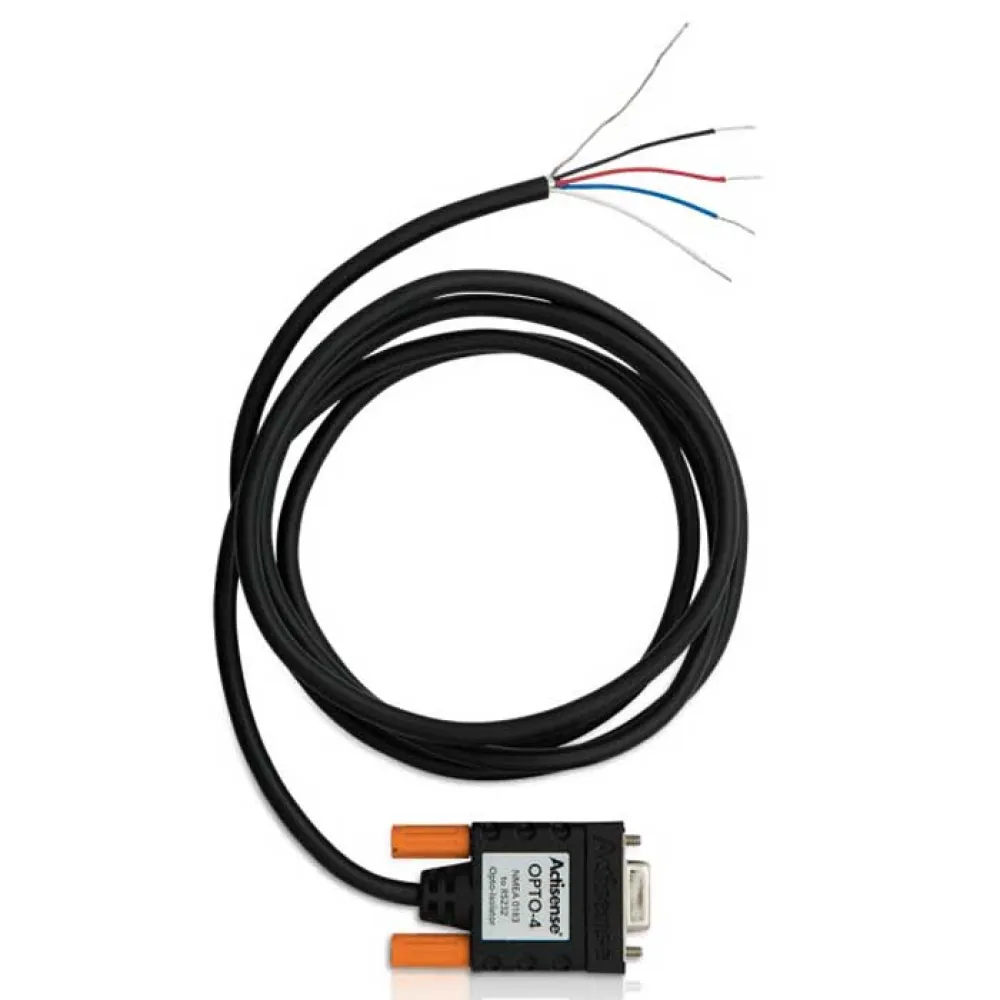

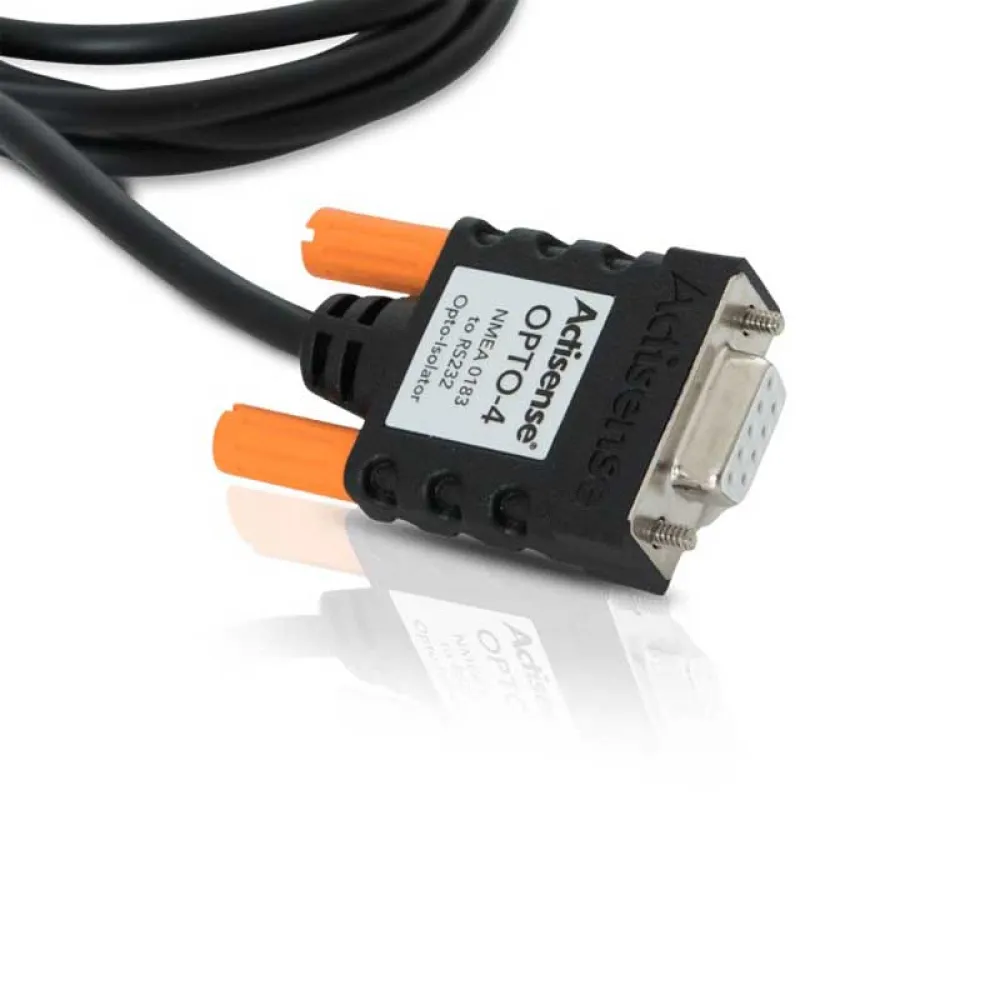

Actisense Module NMEA0183 Opto4

Module Actisense NMEA0183 Opto-4 | Buffer et Amplificateur Isolés

Catégorie : Électronique
Sous-catégorie : Connexions électriques

Assurez l´intégrité et la sécurité absolues de votre réseau d´électronique marine avec le module Actisense NMEA 0183 Opto-4. Conçu par des experts pour des performances robustes et fiables dans les environnements marins exigeants, l´OPTO-4 est le choix des professionnels pour isoler et bufferiser les flux de données NMEA 0183. Cet appareil essentiel est conçu pour éliminer les problèmes courants tels que les boucles de masse, la corruption des données et les dommages aux équipements, vous offrant un cadre de connexions électriques stable et protégé pour vos systèmes de navigation et de communication critiques.

L´Actisense OPTO-4 est plus qu´un simple isolateur ; c´est une solution complète pour la gestion des réseaux NMEA 0183 complexes. En fournissant quatre modules d´entrée opto-isolés et quatre puissants modules de sortie ISO-Drive™, il permet la connexion sécurisée de plusieurs appareils sans risque. Il amplifie efficacement les signaux NMEA faibles, garantissant que les données sont reçues clairement par tous les récepteurs connectés, même sur de longues distances de câbles. Cette double fonctionnalité en fait un outil indispensable pour les installateurs et les propriétaires de navires cherchant à construire un réseau de données marine résilient et tolérant aux pannes.

Avantages Clés :

* Protection Maximale du Système : L´opto-isolation sur toutes les entrées crée une barrière électrique complète, protégeant l´équipement connecté des boucles de masse dangereuses, des surtensions de haute tension et des courants transitoires qui peuvent causer des défaillances catastrophiques.
* Intégrité Supérieure du Signal : Les puissantes sorties ISO-Drive™ régénèrent et amplifient le signal NMEA 0183, pilotant jusqu´à 10 récepteurs NMEA par sortie. Cela surmonte la dégradation du signal et garantit que chaque appareil reçoit un flux de données propre, puissant et fiable.
* Expansion Flexible du Réseau : Connectez facilement un talker NMEA 0183 à plusieurs récepteurs ou combinez plusieurs talkers NMEA. L´OPTO-4 fournit la capacité de port et l´isolation nécessaires pour construire des réseaux complexes avec plusieurs appareils en toute confiance.
* Installation Facile : Conçu pour la commodité, l´OPTO-4 est doté d´un boîtier sécurisé montable sur rail DIN et de bornes à vis 2/3 voies débrochables clairement étiquetées, rendant l´installation et la maintenance rapides et simples dans n´importe quelle armoire électrique.
* Diagnostic Instantané : Équipé de LED d´état d´alimentation et de données pour les côtés entrée et sortie, permettant une confirmation visuelle immédiate de l´état du système et simplifiant le dépannage.

Caractéristiques Principales :

* Quatre modules d´entrée opto-isolés NMEA 0183 / RS422
* Quatre modules de sortie isolés NMEA 0183 / RS422 ISO-Drive™
* Capacité de données bidirectionnelle sur des canaux sélectionnés
* Large compatibilité avec les débits en bauds de données jusqu´à 115200 bauds
* Bornes à vis débrochables pour un câblage simple et sécurisé
* Montable sur rail DIN pour des installations professionnelles
* Indicateurs LED d´état de l´alimentation et des données en entrée/sortie

Spécifications Techniques :

* Tension d´alimentation : 9 à 35 V CC
* Courant d´alimentation (typique) : 85 mA @ 12 V CC
* Nombre d´entrées : 4 isolées
* Plage de tension d´entrée : -15 V à +15 V
* Isolation : 2000 V entrée vers masse, 1000 V côté terrain vers côté logique
* Nombre de sorties : 4 isolées ISO-Drive™
* Tension de sortie (différentielle) : >2.2 V sous 100 Ω
* Courant de sortie : 30 mA max par sortie
* Isolation : 1000 V sortie vers masse
* Débit de données : Jusqu´à 115200 bauds
* Protocoles : Compatible NMEA 0183, RS422, RS232
* Protection : IP20
* Conforme à la norme IEC 60945 (équipement protégé)
* Conforme CE et RoHS
