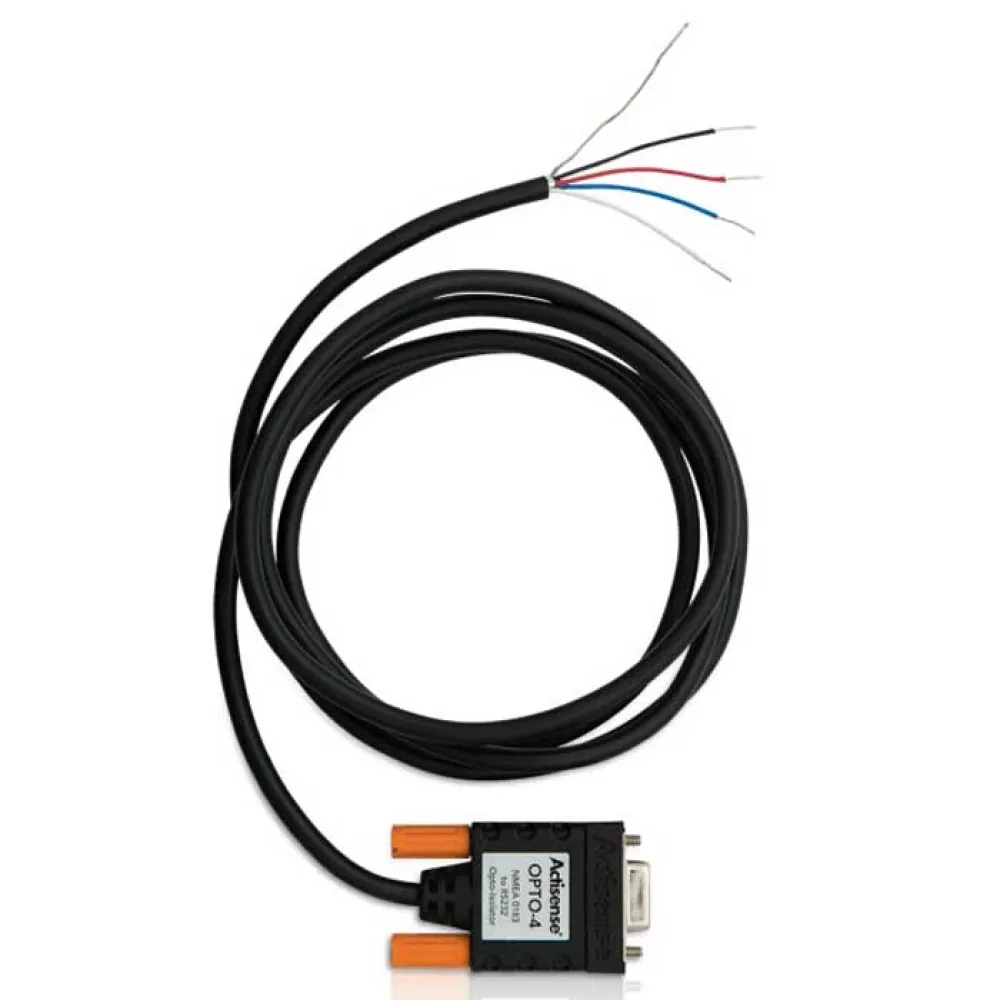

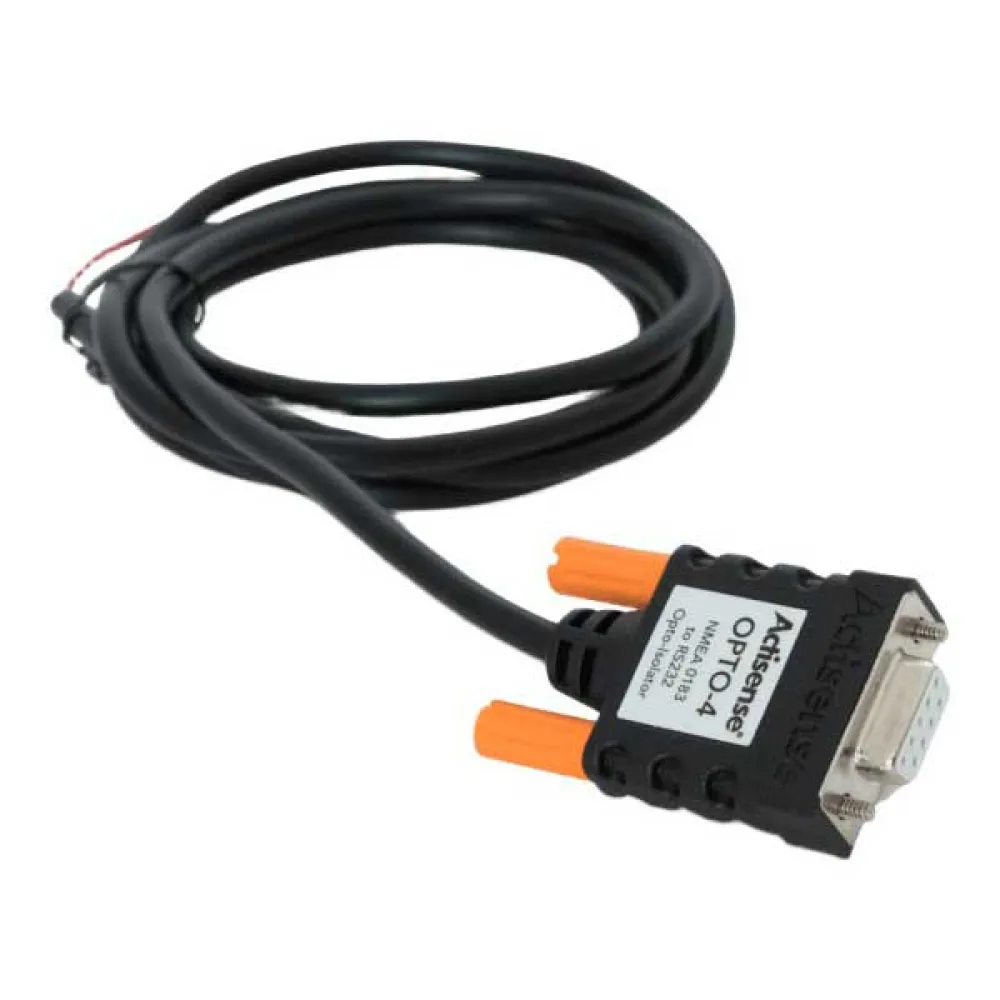

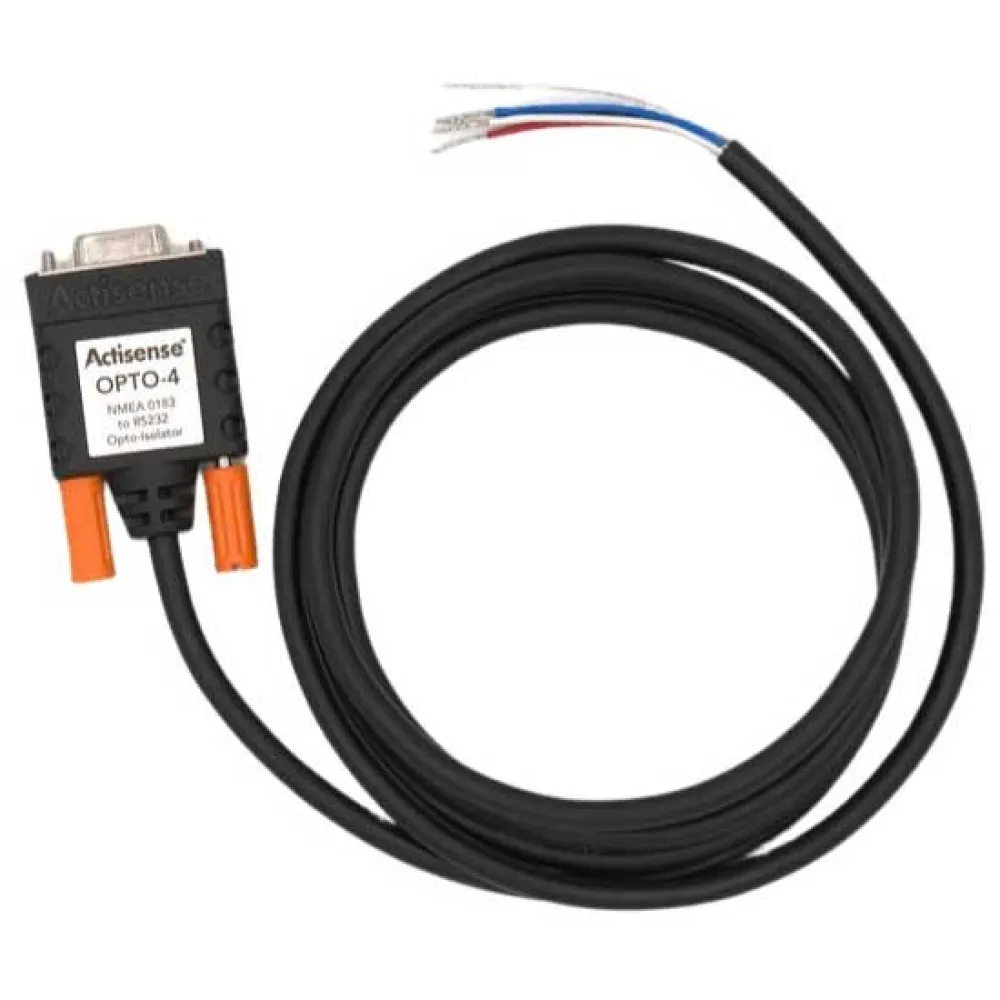

Actisense NMEA0183 Opto4 Modul

ACTISENSE NMEA0183 Opto-4 Modul | Isolert Buffer og Forsterker

Kategori: Elektronikk
Underkategori: Elektriske tilkoblinger

Sørg for absolutt integritet og sikkerhet i maritimt elektronikknettverk med Actisense NMEA 0183 Opto-4 Modul. Ekspertutviklet for robust og pålitelig ytelse i krevende marine miljøer, er OPTO-4 det profesjonelle valget for isolering og buffering av NMEA 0183 datastrømmer. Denne essensielle enheten er designet for å eliminere vanlige problemer som jordsløyfer, datakorrupsjon og utstyrsskader, og gir deg et stabilt og beskyttet rammeverk for elektriske tilkoblinger for dine kritiske navigasjons- og kommunikasjonssystemer.

Actisense OPTO-4 er mer enn bare en enkel isolator; det er en omfattende løsning for håndtering av komplekse NMEA 0183 nettverk. Ved å tilby fire OPTO-isolerte inngangsmoduler og fire kraftige ISO-Drive™ utgangsmoduler, muliggjør den sikker tilkobling av flere enheter uten risiko. Den forsterker effektivt svake NMEA-signaler, og sikrer at data mottas tydelig av alle tilkoblede lyttere, selv over lange kabelstrekk. Denne doble funksjonaliteten gjør den til et uunnværlig verktøy for installatører og fartøyeiere som ønsker å bygge et motstandsdyktig og feiltolerant maritimt datanettverk.

Viktigste Fordeler:

* Ultimat Systembeskyttelse: Opto-isolasjon på alle innganger skaper en fullstendig elektrisk barriere, som beskytter tilkoblet utstyr mot farlige jordsløyfer, høyspenningsspiker og transientstrømmer som kan forårsake katastrofale feil.
* Overlegen Signalintegritet: De kraftige ISO-Drive™ utgangene regenererer og forsterker NMEA 0183-signalet, og driver opptil 10 NMEA-lyttere per utgang. Dette overvinner signaldedegradering og sikrer at hver enhet mottar en ren, sterk og pålitelig datastrøm.
* Fleksibel Nettverksutvidelse: Koble enkelt én NMEA 0183 sender til flere mottakere eller kombiner flere NMEA-sendere. OPTO-4 gir portkapasiteten og isolasjonen som trengs for å bygge komplekse nettverk med flere enheter med trygghet.
* Enkel Installasjon: Designet for bekvemmelighet, har OPTO-4 et sikkert DIN-skinne-monterbart hus og tydelig merkede, pluggbare 2/3-veis skrueterminaler, noe som gjør installasjon og vedlikehold raskt og enkelt i ethvert elektrisk skap.
* Umiddelbar Diagnostikk: Utstyrt med strøm- og datastatus-LED-er for både inngangs- og utgangssiden, noe som gir umiddelbar visuell bekreftelse av systemstatus og forenkler feilsøking.

Hovedfunksjoner:

* Fire NMEA 0183 / RS422 OPTO-isolerte inngangsmoduler
* Fire NMEA 0183 / RS422 ISO-Drive™ isolerte utgangsmoduler
* Toveis datakapasitet på valgte kanaler
* Bred kompatibilitet med datahastigheter opp til 115200 baud
* Pluggare skrueterminaler for enkel, sikker kabling
* DIN-skinne-monterbar for profesjonelle installasjoner
* LED-indikatorer for strøm- og datainn-/utgangsstatus

Tekniske Spesifikasjoner:

* Forsyningsspenning: 9 til 35 V DC
* Forsyning strøm (typisk): 85mA @ 12V DC
* Antall Innganger: 4 isolerte
* Inngangsspenningsområde: -15V til +15V
* Isolasjon: 2000V inngang til jord, 1000V feltside til logikkside
* Antall Utganger: 4 isolerte ISO-Drive™
* Utgangsspenning (differensial): >2.2V over 100Ω
* Utgangsstrøm: 30mA maks per utgang
* Isolasjon: 1000V utgang til jord
* Datahastighet: Opp til 115200 Baud
* Protokoller: NMEA 0183, RS422, RS232-kompatibel
* Beskyttelse: IP20
* Oppfyller IEC 60945 (beskyttet utstyr)
* CE- og RoHS-kompatibel
