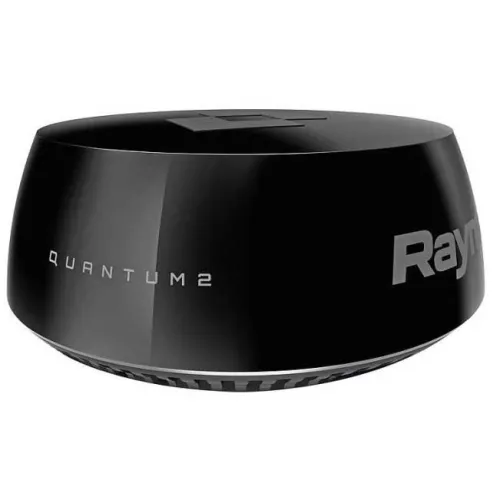

Raymarine Antenne Quantum Q24D Doppler Radar

Radar Quantum Q24D 18´´ CHIRP, noir, avec technologie Doppler pour mieux distinguer les objets en mouvement des objets fixes. Précision maximale à longue portée et également à très courte portée.

Raymarine présente la nouvelle génération de radars marins Quantum 2, dotés de la compression d´impulsions CHIRP pour une meilleure conscience de la situation à la fois à longue et à très courte portée.

Utilisant un traitement Doppler avancé, le système met instantanément en évidence les contacts radar en mouvement et les code en couleur pour indiquer individuellement s´il s´agit d´objets qui approchent ou qui s´éloignent. Le radar Quantum avec Doppler facilite la distinction des objets potentiellement dangereux lors de la navigation dans des zones de circulation dense.

Caractéristiques :

- La visualisation des objets en mouvement à l´aide du Doppler permet une meilleure perception de la situation en un coup d´œil
- Suivi d´objets ARPA entièrement automatique, en plus du mode MARPA manuel
- L´historique des objets TrueTrails réglable affiche l´historique du mouvement des contacts en mouvement
- La compression d´impulsions CHIRP détecte les contacts à une distance de 5.5 mètres (18 pieds) pour la navigation en conditions de faible visibilité
- Portée de 40 km (24 miles) pour la détection précoce du trafic maritime, des aides à la navigation, des informations terrestres et météorologiques
- Perception instantanée : Quantum démarre et est prêt à fonctionner en quelques secondes
- Son exceptionnelle suppression des interférences élimine le bruit produit par d´autres radars
- Installation simplifiée avec connectivité Wi-Fi ou filaire
- Facile à mettre à niveau : Quantum 2 utilise le même matériel de montage que les autres scanners Raymarine
- Léger et facile à installer : Quantum pèse 50 % de moins que les radars à magnétron comparables
- Émissions sûres : Le radar Quantum peut être installé à n´importe quelle position à bord
- Faible consommation d´énergie pour une durée de vie de la batterie plus longue en navigation

Identification facile des objets dangereux :

- Le traitement des cibles du radar Doppler Quantum 2 de Raymarine identifie facilement les contacts radar en mouvement, les codant en couleur pour une reconnaissance instantanée et réduisant le risque de collision.

Amélioration de l´évitement des collisions :

- Le système MARPA du radar Quantum 2 offre un moyen simple de suivre les objets dangereux. Le suivi d´objets MARPA de Raymarine utilise la même technologie que celle utilisée par la Garde côtière américaine.

Fonctionnement du radar Doppler :

- L´énergie des micro-ondes est réfléchie par l´objet distant, comme avec un radar conventionnel.
- Les objets en mouvement renvoient des échos dont les fréquences sont décalées vers le haut ou vers le bas par rapport à la transmission d´origine.
- Pour les objets qui approchent, la fréquence augmente, car la partie avant des échos renvoyés estReçues plus fréquemment lorsque la distance à l´objet diminue.
- Pour les objets qui s´éloignent, la fréquence diminue, car les échos renvoyés deviennent plus éloignés dans le temps à mesure que la distance à l´objet augmente.
Les radars Doppler sont conçus pour détecter ces minuscules changements de fréquence des ondes et les utiliser pour classer les objets radar en mouvement.

Traitement des objets avec Doppler :
- Le radar Doppler est spécifiquement réglé pour détecter les changements de fréquence de l´écho radar renvoyé par les objets en mouvement par rapport aux objets au repos.
- Le Quantum 2 utilise ensuite des codes couleur spéciaux pour marquer les objets en mouvement afin d´indiquer s´ils se rapprochent ou s´éloignent.
- Les objets qui se rapprochent sont marqués en rouge.
- Les objets qui s´éloignent sont marqués en vert.
- Le codage couleur des objets permet de différencier plus facilement le trafic des autres objets fixes, tels que les aides à la navigation ou les navires à l´arrêt ou ancrés.
- Le radar Quantum 2 comprend également la détection et le suivi automatiques des objets. Configurez des zones de sécurité ou d´alerte personnalisées et soyez informé des nouveaux contacts radar entrant dans la zone. Le Quantum 2 peut automatiquement commencer à suivre les contacts, en calculant leur cap, leur vitesse, leur point d´approche le plus proche, et bien plus encore. Le système vous alertera lorsqu´un objet dangereux est identifié par des alertes sonores et des graphiques à l´écran faciles à comprendre.

Spécifications :

- Portée du radar : Jusqu´à 24 mn
- Compatible avec : Tous les écrans multifonctions Raymarine avec système d´exploitation LightHouse 3
- Diamètre du radôme : 541 mm
- Dimensions : 541ø x 210 mm
- Poids : 5.60 kg
- Puissance de l´antenne : 20 W
- Protection : IPX6
- Technologie radar : Chirp Digital, Doppler
- Connectivité Wi-Fi : Oui
- Type d´antenne radar : Fermée
