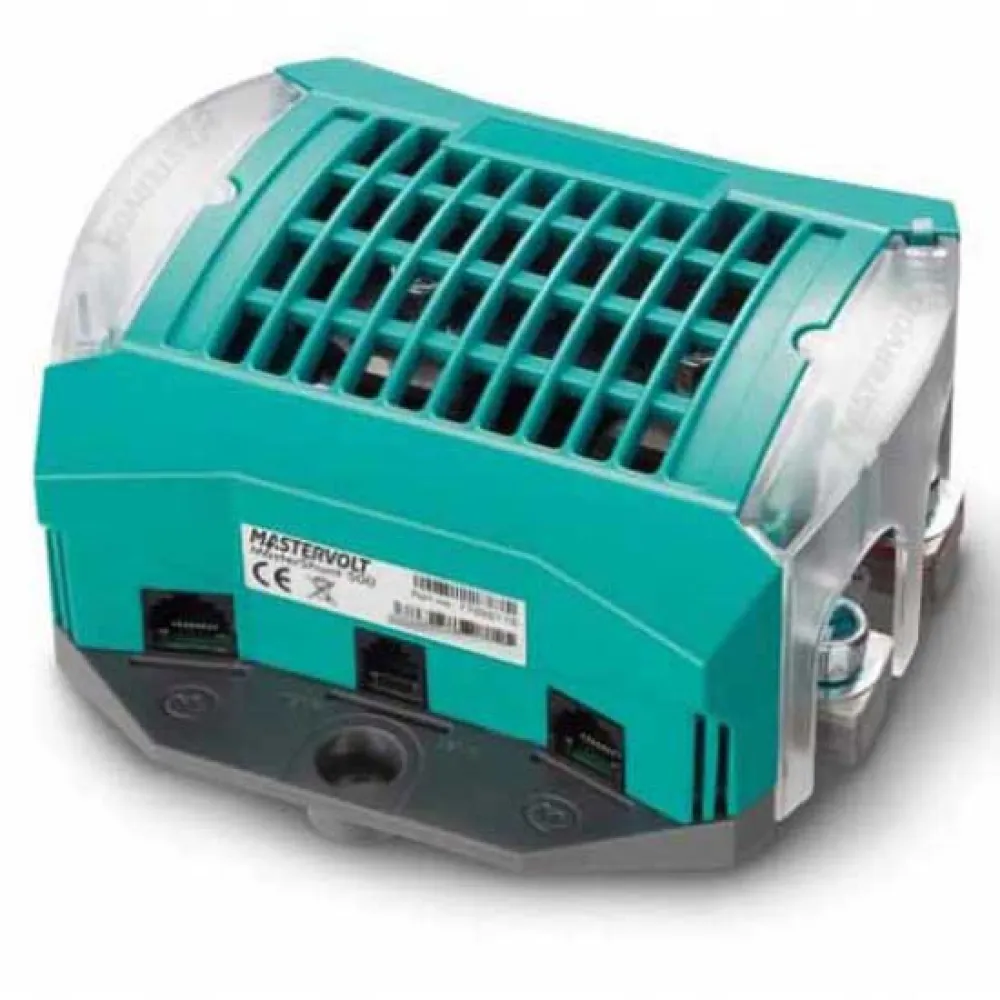

Mastervolt MasterShunt 500 Batteriemonitor

MasterShunt ist das Herzstück jedes batteriebetriebenen Energiesystems.

Dieser integrierte Batteriemonitor teilt Informationen über die Batteriebank mit anderen MasterBus-, CZone- oder NMEA 2000-fähigen Geräten wie Batterieladegeräten, Wechselrichter/Ladegeräten und Displays.

Keine Überraschungen:

MasterShunt ermöglicht die vollständige Automatisierung Ihres Systems, verbessert den Komfort, verlängert die Batterielebensdauer und erweitert Ihre Laufzeit.

Der MasterShunt 500 liefert alle Informationen, die zur Überwachung Ihrer Batteriebank und zur Steuerung Ihres Systems benötigt werden, wie z. B. Spannung, Strom, Ladezustand und verbleibende Zeit.

Alle Informationen werden dem System über ein einziges MasterBus- oder CZone-Kabel zur Verfügung gestellt.

Die äußerst genaue Messung des Stromflusses über den Ladezustand ermöglicht es dem MasterShunt, die verbleibende Zeit präzise zu bestimmen.

Programmierbare Ereignisse und eine integrierte Echtzeituhr ermöglichen die vollständige Automatisierung Ihres Systems.

Beispiele sind das automatische Starten Ihres Generators, wenn die Batteriebank schwach ist (oder nur eine Verzögerung in der Nacht!), oder das automatische Auslösen einer Warnung bei einer bestimmten Entladetiefe.

Das bewährte MasterShunt-Design wurde verbessert, um ein noch höheres Maß an Genauigkeit und Kontrolle zu erreichen.

Unter Berücksichtigung batteriespezifischer Parameter hebt MasterShunt die Messgenauigkeit auf ein völlig neues Niveau.

Der MasterShunt 500 CZone ermöglicht die freie Wahl von Sicherungstyp, Nennwert und Einbauort.

Der Batteriemonitor wird mit einer internen Sammelschiene geliefert, die in Situationen verwendet werden kann, in denen ein externer Sicherungshalter gewählt wird.

Falls der MasterShunt in der Nähe der Batterie installiert wird, kann die Sammelschiene entweder durch eine ANL-Sicherung oder eine Class-T-Hauptsicherung ersetzt werden, wodurch sowohl Platz als auch Kosten gespart werden.

Eigenschaften:

- MasterBus-, CZone- und NMEA 2000-Kommunikation.

- Passt in ein CZone-System einschließlich Setup-Tools und Konfigurationsdatei.

- Digitaler Shunt, der das Energiesystem mit umfassenden Informationen und historischen Daten versorgt.

- Sehr genaue und zuverlässige Bestimmung des Ladezustands (SOC).

- Der Servicemodus verhindert Datenverlust während der Systemwartung.

- Realistische und präzise Anzeige der verbleibenden Zeit.

- Für höhere Ströme können mehrere MasterShunt-Modelle parallel installiert werden.

- Das MasterConnect-System erleichtert den Anschluss an das DC-Verteilerprodukt.

- Unkompliziert, einfach zu installieren.

- Freie Wahl von Sicherungstyp, Nennwert und Einbauort. Geeignet für T-Sicherungen und ANL-Sicherungen (separat zu bestellen).

- Robustes Gehäuse mit Isolierung der DC-Anschlüsse.

Spezifikationen:

Kommunikation & Überwachung:

- Kommunikationsschnittstellen:

MasterBus, CZone, NMEA 2000 Allgemein.

Spezifikationen:

- MasterBus Stromversorgung:

ja, inkl.

Smart MasterBus Powering (abgeschaltet für CZone oder NMEA 2000 Kommunikation).

- Batteriespannung:

12, 24, 36 oder 48 V DC.

- Stromstärke:

300 A kontinuierlich, 400 A für 10 Min., 500 A für 5 Min.

und 600 A für 2 Min.

- Hauptsicherung:

Sammelschiene im MasterShunt enthalten, Class T Sicherung oder ANL Sicherung separat zu bestellen.

- Leerlaufverbrauch:

23 mA (Normalbetrieb), <1 mA (Energiesparen, MasterBus aus).

- Systemfunktionalität:

Alarme, Timer, Auto Start/Stop für Generator.

- Programmierbare Alarme:

Warnung niedrige Spannung, niedriger Ladezustand, hohe Spannung Abmessungen, hxbxt:

- 150x150 x 65 mm.

- 5.9x5.9x2.6 Zoll Gewicht:

- 0.7 kg.

- 1.5 lb.
