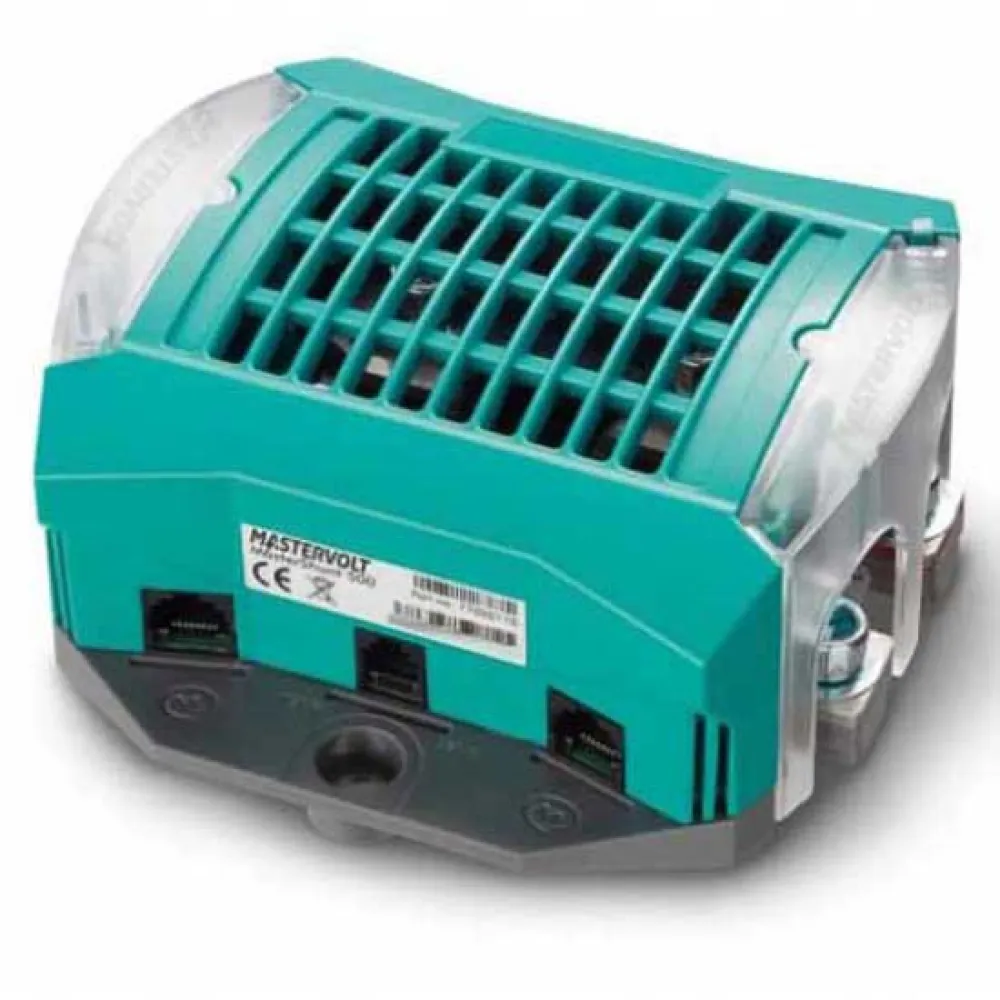

Mastervolt MasterShunt 500 Batterimonitor

MasterShunt är hjärtat i varje batteridrivet energisystem.

Denna integrerade batteriövervakare delar information om batteribanken med andra MasterBus-, CZone- eller NMEA 2000-aktiverade enheter som batteriladdare, inverter/laddare och displayer.

Inga överraskningar:

MasterShunt möjliggör fullständig automatisering av ditt system, förbättrar komforten, förlänger batteriets livslängd och förlänger din drifttid.

MasterShunt 500 ger all information som behövs för att övervaka din batteribank och styra ditt system, såsom spänning, ström, laddningsstatus och återstående tid.

All information görs tillgänglig för systemet via en enda MasterBus- eller CZone-kabel.

Extremt noggrann mätning av strömflöde över laddningsstatus gör att MasterShunt exakt kan bestämma återstående tid.

Programmerbara händelser och en integrerad realtidsklocka gör det möjligt att automatisera ditt system fullständigt.

Exempel är att starta din generator automatiskt när batteribanken är låg (eller bara fördröja på natten!), eller att automatiskt generera en varning vid ett visst urladdningsdjup.

Den beprövade MasterShunt-designen har uppgraderats för att uppnå en ännu högre nivå av noggrannhet och kontroll.

Genom att ta hänsyn till batterispecifika parametrar tar MasterShunt läsnoggrannheten till en helt ny nivå.

MasterShunt 500 CZone ger valfrihet med avseende på säkringstyp, märkström och placering.

Batteriövervakaren levereras med en intern samlingsskena, som ska användas i situationer där en extern säkringshållare väljs.

Om MasterShunt installeras nära batteriet kan samlingsskenan ersättas med antingen en ANL-typ eller Class T huvudsäkring, vilket sparar både utrymme och kostnad.

Funktioner:

- MasterBus-, CZone- och NMEA 2000-kommunikation.

- Passar i ett CZone-system inklusive installationsverktyg och konfigurationsfil.

- Digital shunt som förser energisystemet med omfattande information och historiska data.

- Mycket noggrann och tillförlitlig bestämning av laddningsstatus (SOC).

- Serviceläge förhindrar minnesförlust under systemunderhåll.

- Realistisk och exakt indikation på återstående tid.

- För högre ström kan flera MasterShunt-modeller installeras parallellt.

- MasterConnect-systemet gör det mycket enkelt att ansluta till DC-distributionsprodukten.

- Enkel, lätt att installera.

- Valfrihet för säkringstyp, märkström och placering. Lämplig för T-säkring och ANL-säkring (beställs separat).

- Robust hölje med isolering av DC-anslutningarna.

Specifikationer:

Kommunikation & övervakning:

- Kommunikationsgränssnitt:

MasterBus, CZone, NMEA 2000 General.

Specifikationer:

- MasterBus-strömmatning:

ja, inkl.

Smart MasterBus-strömmatning (avstängd för CZone eller NMEA 2000-kommunikation).

- Batterispänning:

12, 24, 36 eller 48 V DC.

- Ström:

300 A kontinuerligt, 400 A i 10 min., 500 A i 5 min.
och 600 A i 2 min.

- Huvudsäkring:

samlingsskena ingår i MasterShunt, Class T-säkring eller ANL-säkring beställs separat.

- Tomgångsförbrukning:

23 mA (normal drift), <1 mA (energisparläge, MasterBus av).

- Systemfunktionalitet:

larm, timers, automatisk start/stopp för generator.

- Programmerbara larm:

varning låg spänning, låg laddningsnivå, hög spänning Mått, hxbxd:

- 150x150 x 65 mm.

- 5.9x5.9x2.6 tum Vikt:

- 0.7 kg.

- 1.5 lb.
