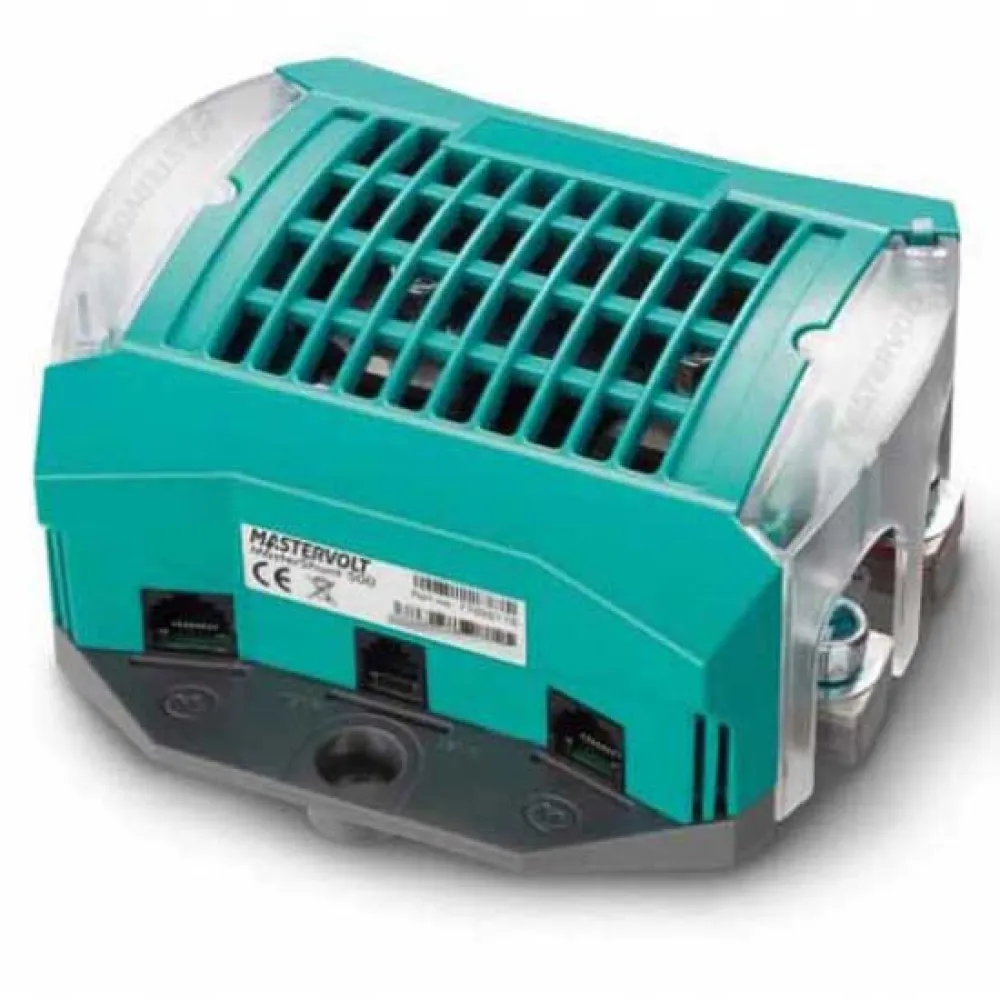

Mastervolt MasterShunt 500 Batterijmonitor

MasterShunt is het hart van elk batterijgevoed energiesysteem.

Deze geïntegreerde batterijmonitor deelt informatie over de batterijbank met andere MasterBus, CZone of NMEA 2000 compatibele apparaten, zoals batterijladers, omvormer/laders en displays.

Geen verrassingen:

MasterShunt maakt volledige automatisering van uw systeem mogelijk, verbetert het comfort, verlengt de levensduur van de batterij en verlengt uw gebruiksduur.

De MasterShunt 500 biedt alle informatie die nodig is voor het bewaken van uw batterijbank en het regelen van uw systeem, zoals spanning, stroom, laadstatus en resterende tijd.

Alle informatie wordt via een enkele MasterBus- of CZone-kabel aan het systeem beschikbaar gesteld.

Extreem nauwkeurige meting van de stroom over de laadstatus stelt de MasterShunt in staat om de resterende tijd nauwkeurig te bepalen.

Programmeerbare gebeurtenissen en een geïntegreerde real-time klok maken het mogelijk om uw systeem volledig te automatiseren.

Voorbeelden zijn het automatisch starten van uw generator wanneer de batterijbank bijna leeg is (of gewoon uitstellen ´s nachts!), of het automatisch genereren van een waarschuwing bij een bepaalde ontladingsdiepte.

Het beproefde MasterShunt-ontwerp is geüpgraded om een nog hoger niveau van nauwkeurigheid en controle te verkrijgen.

Rekening houdend met batterijspecifieke parameters, brengt MasterShunt de leesnauwkeurigheid naar een geheel nieuw niveau.

De MasterShunt 500 CZone biedt keuzevrijheid met betrekking tot zekeringstype, -waarde en -locatie.

De batterijmonitor wordt geleverd met een interne stroomrail, te gebruiken in situaties waarin een externe zekeringhouder is geselecteerd.

Indien de MasterShunt dicht bij de batterij is geïnstalleerd, kan de stroomrail worden vervangen door een ANL-type of Class T hoofdzekering, wat zowel ruimte als kosten bespaart.

Kenmerken:

- MasterBus, CZone en NMEA 2000 communicatie.

- Past in een CZone-systeem, inclusief setup-tools en configuratiebestand.

- Digitale shunt die het energiesysteem voorziet van uitgebreide informatie en historische gegevens.

- Zeer nauwkeurige en betrouwbare bepaling van de laadstatus (SOC).

- Servicemodus voorkomt geheugenverlies tijdens systeemonderhoud.

- Realistische en nauwkeurige indicatie van de resterende tijd.

- Voor hogere stroom kunnen meerdere MasterShunt-modellen parallel worden geïnstalleerd.

- MasterConnect-systeem maakt het aansluiten op het DC-distributieproduct zeer eenvoudig.

- Eenvoudig, gemakkelijk te installeren.

- Keuzevrijheid voor zekeringstype, -waarde en -locatie. Geschikt voor T-zekering en ANL-zekering (apart te bestellen).

- Robuuste behuizing met isolatie van de DC-aansluitingen.

Specificaties:

Communicatie & monitoring:

- Communicatie-interfaces:

MasterBus, CZone, NMEA 2000 General.

Specificaties:

- MasterBus voeding:

ja, incl.

Smart MasterBus Powering (uitgeschakeld voor CZone of NMEA 2000 communicatie).

- Batterijspanning:

12, 24, 36 of 48 V DC.

- Stroom:

300 A continu, 400 A gedurende 10 min., 500 A gedurende 5 min.
en 600 A gedurende 2 min.

- Hoofdzekering:

busbar inbegrepen in MasterShunt, Class T zekering of ANL zekering apart te bestellen.

- Ruststroomverbruik:

23 mA (normale werking), <1 mA (energiebesparing, MasterBus uit).

- Systeemfunctionaliteit:

alarmen, timers, auto start/stop voor generator.

- Programmeerbare alarmen:

waarschuwing lage spanning, lage laadtoestand, hoge spanning Afmetingen, hxbxd:

- 150x150 x 65 mm.

- 5.9x5.9x2.6 inch Gewicht:

- 0.7 kg.

- 1.5 lb.
