Fnirsi Tester 1014D

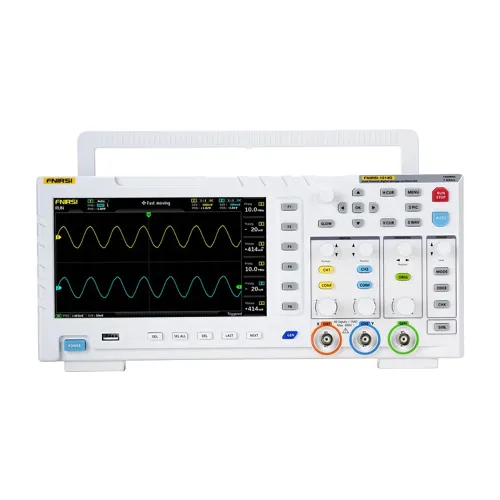

FNIRSI 1014D oscilloscopio generatore di segnali 2 in 1.

L´FNIRSI 1014D è un oscilloscopio digitale compatto progettato per reparti di assistenza elettronica, ricerca e sviluppo, istruzione tecnica e hobbisti.

Permette l´analisi e la generazione di segnali simultanee, il che aumenta significativamente l´ampiezza delle applicazioni nella diagnosi di circuiti, nel test di prototipi o nell´apprendimento del lavoro con le forme d´onda.

Il dispositivo dispone di due canali di ingresso con impedenza di 1 MΩ e supporta una larghezza di banda di 100 MHz a 1 GSa/s di campionamento.

Uno schermo LCD da 7 pollici con una risoluzione di 800×480 px facilita l´operatività.

Sono possibili auto-analisi, FFT, modalità X-Y e registrazione cursori.

C´è anche una memoria interna da 1 GB con la possibilità di memorizzare fino a 1.000 forme d´onda e 1.000 screenshot, e i dati possono essere facilmente esportati su un computer tramite USB.

Analisi rapida del segnale.

Una frequenza di campionamento elevata di 1 GSa/s e una larghezza di banda di 100 MHz consentono un´analisi dettagliata dei segnali analogici e digitali.

Ciò permette al dispositivo di catturare anche anomalie di breve durata nella forma d´onda.

Le modalità di trigger includono Auto, Singolo e Normale, consentendo al dispositivo di catturare sia impulsi di interferenza che segnali analogici regolari, come le sinusoidi.

Generatore DDS integrato.

Il generatore di segnali DDS integrato supporta 14 forme d´onda standard (incluse seno, rettangolo, dente di sega, triangolo), con regolazione precisa della frequenza in incrementi di 1 Hz.

La soluzione utilizzata permette di generare segnali con parametri accurati per test e simulazioni.

L´intervallo di frequenza di uscita raggiunge fino a 10 MHz (per onde sinusoidali), il che consente di testare un´ampia gamma di circuiti elettronici e di segnale.

Funzione di acquisizione forme d´onda.

Protezione da sovratensione.

Un modulo integrato di protezione da alta tensione permette al dispositivo di misurare in sicurezza segnali fino a 400 V (con sonda x10), riducendo il rischio di danni al dispositivo durante misurazioni in sistemi alimentati dalla rete.

La funzione di protezione funziona automaticamente, quindi l´uso accidentale della sonda senza passare a x10 non rischia di danneggiare l´apparecchiatura.

Display ad alta leggibilità.

Funzioni di analisi del segnale.
- Oscilloscopio FNIRSI 1014D 2 in 1.
- Sonda 100 MHz x2.
- Caricatore USB.
- Produttore: FNIRSI.
- Modello: 1014D.
- Canali: 2.
- Dimensioni schermo LCD: 7 pollici.
- Risoluzione schermo LCD: 800 × 480.
- Tecnologia display: LCD.
- Risposta in frequenza: 100 MHz.
- Frequenza di campionamento: 1 GSa/s.
- Tensione di test massima: 1X: 40V, 10X: 400V.
- Cursore: Posizione XY, Trigger Y.
- Modalità di scorrimento (roll): Supportata.
- Calibrazione automatica: Supportata.
- Registrazione forme d´onda: 1000 immagini + 1000 forme d´onda.
- Gestione forme d´onda: Supportata.
- Precisione tensione: ±5%.
- Tempo di salita: < 3 ns.
- Profondità memoria: 240 Kbit.
- Resistenza ingresso: 1 MΩ.
- Sensibilità: 50 mV ~ 500 V.
- Base tempi: 50 s ~ 10 ns.
- Modalità trigger: Singolo / Normale / Auto.
- Fronte di trigger: Ascendente / Discendente.
- Accoppiamento: AC / DC.
- Precisione frequenza: ±0.01%.
- Parametri: 12 tipi.
- Generatore: 14 tipi.
- Cattura uscita: Supportata.
- Estensione: Esportazione USB.
- Alimentazione: 5V 2A / 3A / 4A.
- Dimensioni: 310 × 145 × 70 mm
