Fnirsi 1014D testaaja

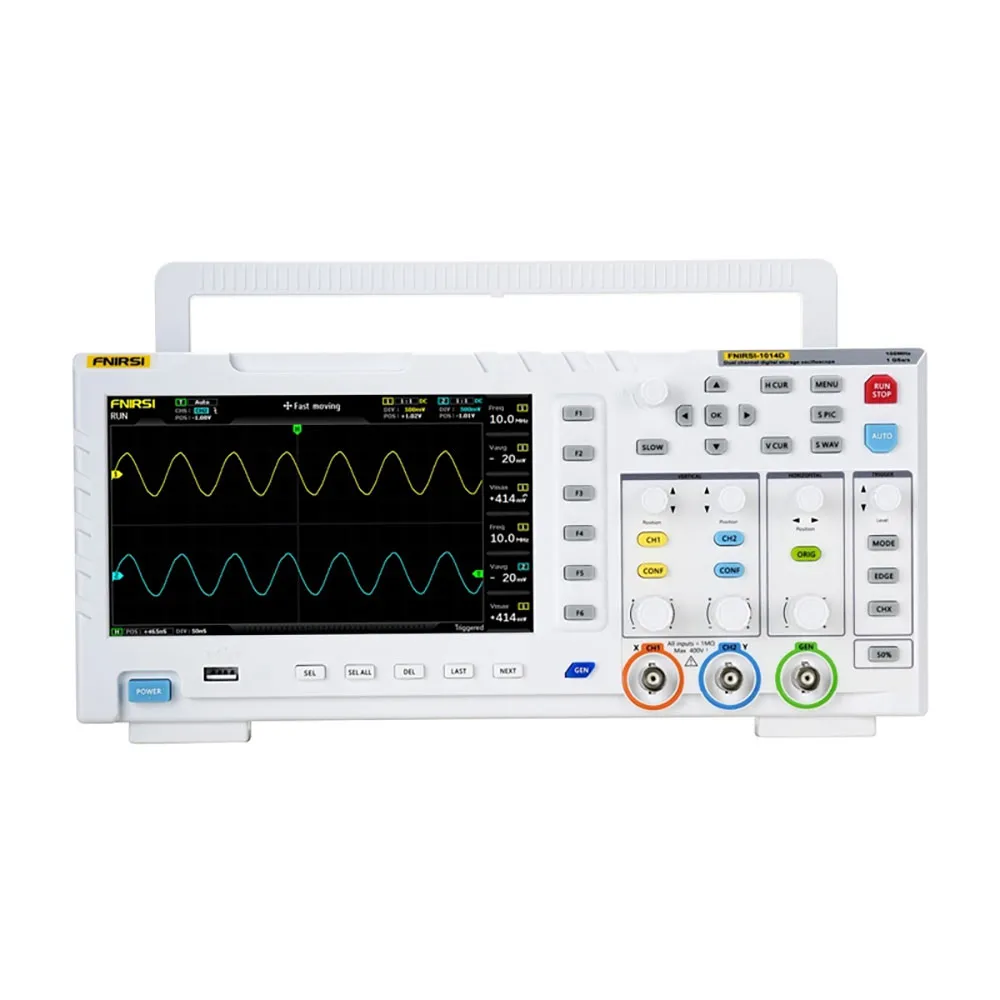

FNIRSI 1014D 2-in-1 oskilloskooppi ja signaaligeneraattori.

FNIRSI 1014D on kompakti digitaalinen oskilloskooppi, joka on suunniteltu elektroniikkahuoltoon, tutkimus- ja kehitysosastoille, tekniseen koulutukseen ja harrastajille.

Se mahdollistaa samanaikaisen analyysin ja signaaligeneroinnin, mikä lisää merkittävästi käyttökohteiden laajuutta piirien diagnosoinnissa, prototyyppien testauksessa tai aaltomuotojen käytön oppimisessa.

Laitteessa on kaksi tulokanavaa 1 M° impedanssilla ja se tukee 100 MHz:n kaistanleveyttä 1 GSa/s näytteenotolla.

7-tuumainen LCD-näyttö 800 × 480 px resoluutiolla helpottaa käyttöä.

Automaattinen analyysi, FFT, X-Y-tila ja kursori-tallennus ovat mahdollisia.

Siinä on myös 1 Gt sisäinen muisti, johon mahtuu jopa 1 000 aaltomuotoa ja 1 000 kuvakaappausta, ja tiedot voidaan helposti viedä tietokoneelle USB:n kautta.

Nopea signalianalyysi.

Korkea 1 GSa/s näytteenottotaajuus ja 100 MHz:n kaistanleveys mahdollistavat analogisten ja digitaalisten signaalien yksityiskohtaisen analyysin.

Tämä mahdollistaa laitteen havaitsemaan jopa lyhytaikaiset poikkeamat aaltomuodossa.

Laukaisutiloja ovat Auto, Single ja Normal, mikä mahdollistaa laitteen sieppaamaan sekä häiriöimpulsseja että säännöllisiä analogisia signaaleja, kuten siniaaltoja.

Sisäänrakennettu DDS-generaattori.

Integroitua DDS-signaaligeneraattoria tukee 14 standardia aaltomuotoa (mukaan lukien sini, suorakulmio, saha, kolmio) tarkalla taajuussäädöllä 1 Hz:n välein.

Käytetty ratkaisu mahdollistaa signaalien generoinnin tarkilla parametreilla testausta ja simulointia varten.

Lähtötaajuusalue ulottuu jopa 10 MHz:iin (siniaallolle), mikä mahdollistaa laajan valikoiman elektronisten piirien ja signaalipiirien testaamisen.

Aaltomuodon sieppaustoiminto.

Ylijännitesuojaus.

Integroitu korkeajännitekeskysuojamoduuli mahdollistaa laitteen turvallisen signaalien mittaamisen jopa 400 V asti (x10-kärjellä), vähentäen laitteen vaurioitumisriskiä verkkovirtakäyttöisissä järjestelmissä tehtävien mittausten aikana.

Suojaustoiminto toimii automaattisesti, joten kärjen vahingossa tapahtuva käyttö ilman x10-asetukseen vaihtamista ei vaaranna laitteiston vaurioitumista.

Hyvin luettava näyttö.

Signalianalyysitoiminnot.

- FNIRSI 1014D 2-in-1 oskilloskooppi.

- 100 MHz-kärki x2.

- USB-laturi.

- Valmistaja: FNIRSI.

- Malli: 1014D.

- Kanavat: 2.

- LCD-näytön koko: 7 tuumaa.

- LCD-näytön resoluutio: 800 × 480.

- Näyttötekniikka: LCD.

- Taajuusvaste: 100 MHz.

- Näytteenottotaajuus: 1 GSa/s.

- Korkein testijännite: 1X: 40V, 10X: 400V.

- Kursor: XY-positioY-laukaus.

- Rullausmoodi (roll): Tuettu.

- Automaattinen kalibrointi: Tuettu.

- Aaltomuodon tallennus: 1000 kuvaa + 1000 aaltomuotoa.

- Aaltomuodon hallinta: Tuettu.

- Jännitetarkkuus: ±5%.

- Nousuaika: < 3 ns.

- Muistin syvyys: 240 Kbit.

- Tuloimpedanssi: 1 M°.

- Herkkyys: 50 mV ~ 500 V.

- Aikaperusta: 50 s ~ 10 ns.

- Laukaisutila: Single / Normal / Auto.

- Laukaisureuna: Nouseva / Laskeva.

- Kytkentä: AC / DC.

- Taajuustarkkuus: ±0.01%.

- Parametrit: 12 tyyppiä.

- Generaattori: 14 tyyppiä.

- Kaappausulostulo: Tuettu.

- Laajennus: USB-vienti.

- Virtalähde: 5V 2A / 3A / 4A.

- Mitat: 310 × 145 × 70 mm
