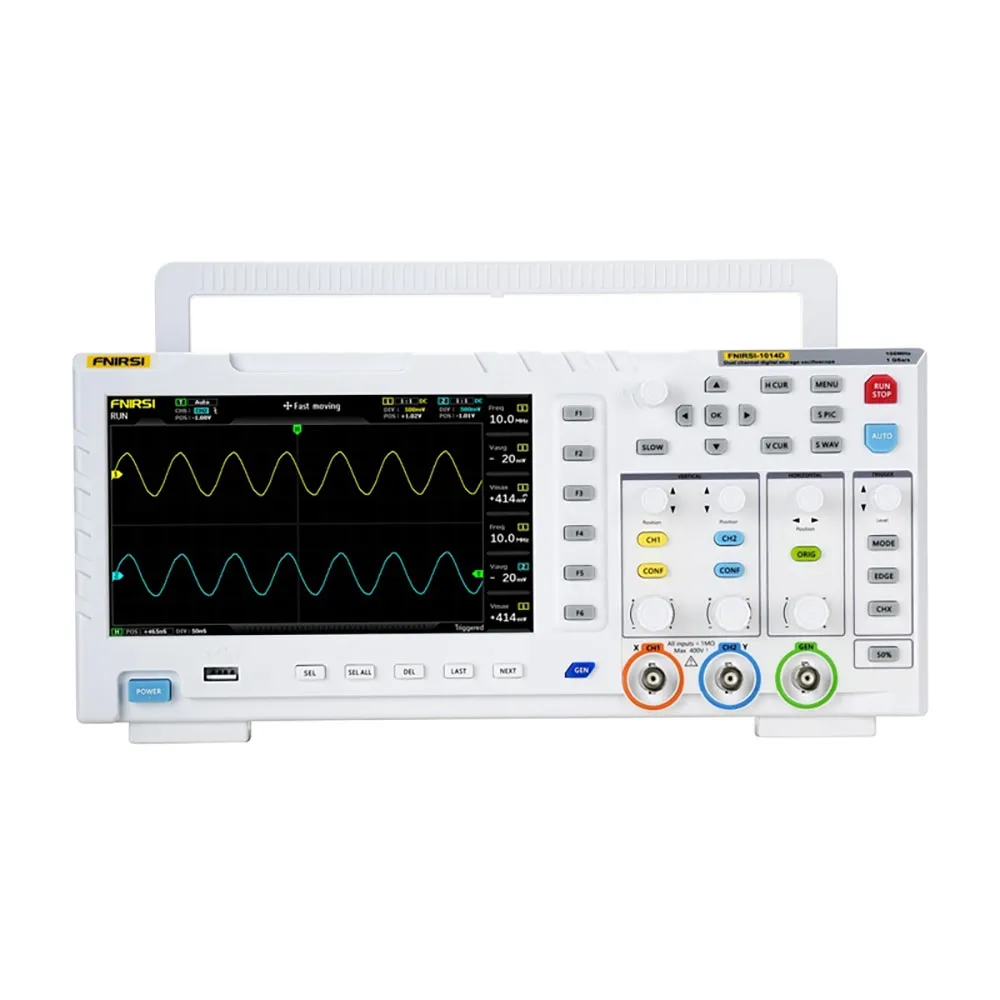

FNIRSI 1014D oscyloskop z generatorem sygnału 2 w 1.

FNIRSI 1014D to kompaktowy oscyloskop cyfrowy przeznaczony do serwisu elektroniki, działów badawczo-rozwojowych, edukacji technicznej i hobbystów.

Pozwala na jednoczesną analizę i generowanie sygnałów, co znacznie zwiększa zakres zastosowań przy diagnozowaniu obwodów, testowaniu prototypów czy nauce pracy z przebiegami.

Urządzenie posiada dwa kanały wejściowe o impedancji 1 MΩ i obsługuje pasmo przenoszenia 100 MHz przy częstotliwości próbkowania 1 GSa/s.

7-calowy ekran LCD o rozdzielczości 800×480 px ułatwia obsługę.

Możliwa jest analiza automatyczna, FFT, tryb X-Y oraz zapis kursorów.

Dostępna jest również pamięć wewnętrzna 1 GB z możliwością przechowywania do 1000 przebiegów i 1000 zrzutów ekranu, a dane można łatwo eksportować do komputera przez USB.

Szybka analiza sygnału.

Wysoka częstotliwość próbkowania 1 GSa/s i pasmo przenoszenia 100 MHz umożliwiają szczegółową analizę sygnałów analogowych i cyfrowych.

Pozwala to urządzeniu wychwycić nawet krótkotrwałe anomalie w przebiegu.

Tryby wyzwalania obejmują Auto, Single i Normal, co pozwala urządzeniu na przechwytywanie zarówno impulsów zakłóceń, jak i regularnych sygnałów analogowych, takich jak sinusoidy.

Wbudowany generator DDS.

Zintegrowany generator sygnałów DDS obsługuje 14 standardowych przebiegów (w tym sinusoidalny, prostokątny, piłokształtny, trójkątny), z precyzyjną regulacją częstotliwości w krokach co 1 Hz.

Zastosowane rozwiązanie pozwala na generowanie sygnałów o dokładnych parametrach do testowania i symulacji.

Zakres częstotliwości wyjściowej sięga do 10 MHz (dla fali sinusoidalnej), co pozwala na testowanie szerokiego zakresu obwodów elektronicznych i sygnałowych.

Funkcja przechwytywania przebiegu.

Zabezpieczenie przed przepięciem.

Zintegrowany moduł zabezpieczenia wysokonapięciowego pozwala na bezpieczny pomiar sygnałów do 400 V (z sondą x10), zmniejszając ryzyko uszkodzenia urządzenia podczas pomiarów w systemach zasilanych z sieci.

Funkcja ochrony działa automatycznie, dzięki czemu przypadkowe użycie sondy bez przełączenia na x10 nie grozi uszkodzeniem sprzętu.

Wyświetlacz o wysokiej czytelności.

Funkcje analizy sygnału.
- Oscyloskop FNIRSI 1014D 2 w 1.
- Sonda 100 MHz x2.
- Ładowarka USB.
- Producent: FNIRSI.
- Model: 1014D.
- Kanały: 2.
- Rozmiar ekranu LCD: 7 cali.
- Rozdzielczość ekranu LCD: 800 × 480.
- Technologia wyświetlacza: LCD.
- Pasmo przenoszenia: 100 MHz.
- Częstotliwość próbkowania: 1 GSa/s.
- Najwyższe napięcie testowe: 1X: 40V, 10X: 400V.
- Kursor: pozycja XY wyzwalanie Y.
- Tryb przewijania (roll): Obsługiwany.
- Kalibracja automatyczna: Obsługiwana.
- Zapis przebiegu: 1000 obrazów + 1000 przebiegów.
- Zarządzanie przebiegami: Obsługiwane.
- Dokładność napięcia: ±5%.
- Czas narastania: < 3 ns.
- Głębokość pamięci: 240 Kbit.
- Impedancja wejściowa: 1 MΩ.
- Czułość: 50 mV ~ 500 V.
- Baza czasu: 50 s ~ 10 ns.
- Tryb wyzwalania: Single / Normal / Auto.
- Krawędź wyzwalania: Narastająca / Opadająca.
- Sprzężenie: AC / DC.
- Dokładność częstotliwości: ±0.01%.
- Parametry: 12 typów.
- Generator: 14 typów.
- Wyjście przechwytywania: Obsługiwane.
- Rozszerzenie: eksport przez USB.
- Zasilanie: 5V 2A / 3A / 4A.
- Wymiary: 310 × 145 × 70 mm
