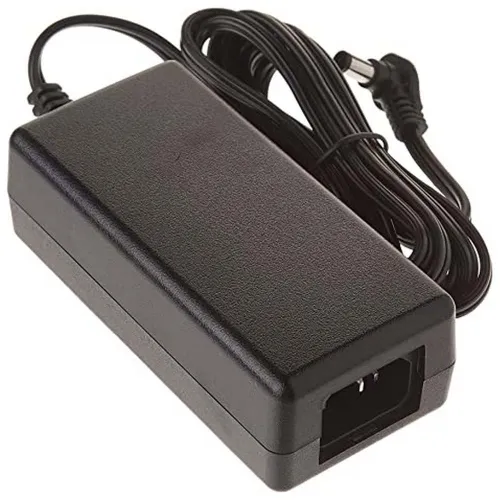

Cisco 7800 Telefon-Netzteil

Es vereint ein attraktives neues ergonomisches Design mit „Always-On“-Zuverlässigkeit und sicherer verschlüsselter Kommunikation.

Die Cisco® IP Phone 7800-Serie bietet erweiterte IP-Telefoniefunktionen und kristallklare Breitband-Audioleistung für ein benutzerfreundliches, voll ausgestattetes Sprachkommunikationserlebnis auf lokalen und gehosteten Infrastrukturplattformen von Cisco sowie auf von Drittanbietern gehosteten Anrufsteuerungen.

Die Cisco® IP Phone 7800-Serie erweitert das Cisco IP Phone-Portfolio um vier Modelle.

Von links nach rechts (Abbildung 1) sind dies:

- Cisco IP Phone 7811 mit Unterstützung für eine Leitung (nur in Anthrazit erhältlich).

- Cisco IP Phone 7821 mit Unterstützung für zwei Leitungen (erhältlich in Anthrazit und Weiß).

- Cisco IP Phone 7841 mit Unterstützung für vier Leitungen (erhältlich in Anthrazit und Weiß).

- Cisco IP Phone 7861 mit Unterstützung für 16 Leitungen (erhältlich in Anthrazit und Weiß).

- Die Leitungstasten an jedem Modell sind frei programmierbar.

Sie können Tasten so einrichten, dass sie entweder Leitungen wie Rufnummern oder Anruffunktionen wie Kurzwahl unterstützen.

Sie können die Produktivität auch steigern, indem Sie mehrere Anrufe für jede Rufnummer mithilfe der Funktion „Mehrfachanrufe pro Leitung“ verwalten.

Dreifarbige LEDs an den Leitungstasten unterstützen diese Funktion und machen die Bedienung des Telefons einfacher und benutzerfreundlicher.

- Festfunktionstasten an allen Modellen ermöglichen Ihnen den direkten Zugriff auf Service-, Messaging-, Telefonbuch-, Halten/Fortsetzen-, Weiterleitungs- und Konferenzfunktionen.

Mit einer Vollduplex-Freisprecheinrichtung können Sie klare Mehrparteienkonferenzen für eine flexible und produktive Zusammenarbeit einrichten.

- Die Cisco IP Phone 7800-Serie setzt einen neuen Standard in puncto Benutzerfreundlichkeit und bietet ein kontextsensitives Benutzererlebnis.

Es verfügt über ein hochauflösendes 3.5-Zoll-Graustufendisplay (396x162) mit weißer Hintergrundbeleuchtung beim IP Phone 7821, 7841 und 7861 sowie ein 3.2-Zoll-Display (384x106) ohne Hintergrundbeleuchtung beim IP Phone 7811 für einfache Lesbarkeit.

Die Unterstützung lokalisierter Sprachen, einschließlich Rechts-nach-Links-Text auf dem Bildschirm, erfüllt die Anforderungen globaler Benutzer.

- Die Cisco IP Phone 7800-Serie ist außerdem energieeffizienter und umweltfreundlicher, um Ihre Umweltinitiativen zu unterstützen.

Jedes Telefon unterstützt Power-over-Ethernet (PoE) Klasse 1 und Cisco EnergyWise™ und ist Energy Star-zertifiziert.

Beim IP Phone 7821, 7841 und 7861 ist standardmäßig eine Energiesparoption verfügbar, um den Stromverbrauch außerhalb der Geschäftszeiten zu senken, Geld zu sparen und die Energieeffizienz zu maximieren.Das IP Phone 7800er Portfolio ist ideal für mittelständische bis große Unternehmen, die ihr Telefonsystem von einem herkömmlichen analogen oder digitalen System auf ein IP-Kommunikationssystem umstellen möchten.

Es ist auch eine ausgezeichnete Wahl, wenn Sie die Sprachkommunikationsunterstützung Ihrer aktuellen Cisco Unified Communications-Lösung erweitern möchten.

Kleine Unternehmen, die sich für die Cisco IP Phone 7800-Serie interessieren, aber in gehostete Call-Control-Dienste von Drittanbietern investiert haben oder diese in Betracht ziehen, sind ebenfalls Kandidaten für die IP Phone 7800-Serie.

Hardware.

Eigenschaften:

Ergonomisches Design:

- Das Telefon bietet eine benutzerfreundliche Oberfläche und ein traditionelles, telefonieähnliches Benutzererlebnis.

Grafikanzeige:

- Weiß hintergrundbeleuchtetes, graustufiges 3.5-Zoll-Display mit 396 × 162 Pixel auf dem IP Phone 7821, 7841 und 7861.

- Nicht hintergrundbeleuchtetes, graustufiges 3.28-Zoll-Display mit 384 × 106 Pixel auf dem IP Phone 7811.

- Bietet scrollbaren Zugriff auf Anruffunktionen und textbasierte XML-Anwendungen.

Hörer:

- Der Hörer ist ein standardmäßiger breitbandfähiger Audiohörer (Anschluss über einen RJ-9-Port) für das IP Phone 7821, 7841 und 7861.

- Der Standardhörer ist ein standardmäßiger schmalbandfähiger Audiohörer (Anschluss über einen RJ-9-Port) für das IP Phone 7811, und Breitband auf dem Hörer ist beim Kauf eines zusätzlichen Breitbandhörers verfügbar.

- Der Hörer ist hörgerätekompatibel (HAC) und erfüllt die Lautstärkeanforderungen der Federal Communications Commission (FCC) für den Americans with Disabilities Act (ADA).

Sie können die Lautstärkeanforderungen von Abschnitt 508 erfüllen, indem Sie branchenübliche Inline-Hörer Verstärker wie Walker Equipment W-10 oder CE-100 Verstärker verwenden.

Die Tastatur ist ebenfalls ADA-konform.

- Der Schmalbandhörer (für das IP Phone 7811) erzeugt ein Magnetfeld, das kleine metallische Gegenstände wie Nadeln und Heftklammern anzieht.

Um mögliche Verletzungen zu vermeiden, halten Sie kleine metallische Gegenstände nicht in die Nähe des Hörers.

Headset:

- Die analoge Headset-Buchse ist ein standardmäßiger breitbandfähiger RJ-9-Audioanschluss für das IP Phone 7821, 7841 und 7861.

Hintergrundbeleuchtete Anzeige:

- Das Telefon unterstützt hintergrundbeleuchtete Anzeigen für die Audiopfadtasten (Hörer, Headset und Freisprecheinrichtung), die Auswahltaste, die Leitungstasten und die Nachrichtenanzeige.

- Die Headset-Taste ist beim IP Phone 7811 nicht verfügbar.Lautstärkeregelung:

- Ein Lautstärkeregler ermöglicht eine einfache Anpassung des Dezibelpegels des Hörers, des Monitorlautsprechers und des Klingeltons.

Vollduplex-Freisprecheinrichtung:

- Die Vollduplex-Freisprecheinrichtung bietet Ihnen Flexibilität beim Tätigen und Empfangen von Anrufen.

Aus Sicherheitsgründen werden die hörbaren Mehrfrequenz-Töne (DTMF) stummgeschaltet, wenn der Freisprechmodus verwendet wird.

Frontblende:

- Die IP-Telefone 7821, 7841 und 7861 verfügen über eine standardmäßige schwarze Frontblende (austauschbar), optional ist auch eine silberne Frontblende separat erhältlich.

- Das IP-Telefon 7811 ist mit einer schwarzen Frontblende erhältlich.

Zweistufiger Fußständer:

- Das Display ist gut ablesbar und die Tasten sind einfach zu bedienen.

Der zweistufige Fußständer unterstützt Betrachtungswinkel von 30 Grad und 45 Grad.

Sie können den Fußständer für die Wandmontage entfernen, die Befestigungslöcher befinden sich an der Unterseite des Telefons.

(IP-Telefon 7821, 7841 und 7861).

- Beim IP-Telefon 7811 wird nur eine Fußständerposition (45 Grad) unterstützt.

Wandmontagefähig.

- Das Telefon kann mit einem optionalen Wandmontage-Kit (separat erhältlich) an der Wand installiert werden.

Elektronischer Hakensschalter:

- Der Hakensschalter kann elektronisch über ein Headset eines Drittanbieters gesteuert werden, das an den zusätzlichen Anschluss der IP-Telefone 7821, 7841 und 7861 angeschlossen ist.

Tasten Das Telefon verfügt über die folgenden Tasten:

- Leitungstasten.

- Softkeys.

- Zwei-Wege-Navigation und Auswahltasten.

- Tasten für Halten/Wiederaufnehmen, Weiterleiten und Konferenz.

- Tasten für Nachrichten, Dienst und Verzeichnis.

- Standardtastenfelder.

- Lautstärkeregler-Taste.

- Tasten für Freisprechen, Headset und Stummschaltung (die Headset-Taste ist beim IP-Telefon 7811 nicht verfügbar) Ethernet-Kabel:

- Die IP-Telefone 7811, 7821, 7841 und 7861.

- Kategorie 3/5/5e/6 für 10-Mbit/s-Kabel mit 4 Paaren.

- Kategorie 5/5e/6 für 100-Mbit/s-Kabel mit 4 Paaren.

- Das IP-Telefon 7841.

- Kategorie 5/5e/6 für 1000-Mbit/s-Kabel mit 4 Paaren Stromversorgung.

Merkmale:

IEEE PoE Klasse 1:

- Das Telefon unterstützt IEEE 802.3af PoE (Klasse 1).

Der Stromverbrauch übersteigt nicht 3.84 Watt.

Netzteil:

- Cisco Power Cube 3 (CP-PWR-CUBE-3=) und Cisco Netzteil 3 (CP-PWR-ADPT-3) werden als Standard-Cisco IP-Telefon-Netzteile für Nicht-PoE-Implementierungen verwendet.Cisco Power Injector:

- Das IP-Telefon 7811, 7821 und 7861 sind kompatibel mit dem Cisco Unified IP Phone Power Injector (CP-PWR-INJ), und das 7841 ist kompatibel mit dem Cisco Aironet Power Injector (AIR-PWRINJ5=).

Call-Control-Unterstützung für Cisco Unified Communications Manager:

- 8.5.1.
- 8.6.2.
- 9.1.2.
- 10.x und höher Cisco Business Edition 6000:
- 8.6.2.
- 9.1.2.
- 10.x und höher Cisco Hosted Collaboration Solution:
- 8.6.2 und höher (unter Verwendung der oben genannten unterstützten UCM-Versionen) Cisco Unified Survivable Remote Site Telephony:
- 8.x und höher Lizenzierung:
- Das Cisco IP-Telefon 7811 und 7821 erfordern eine Basic User Connect License (UCL), um sich mit dem Cisco Unified Communications Manager zu verbinden.
- Das Cisco IP-Telefon 7841 und 7861 erfordern eine Enhanced User Connect License (UCL), um sich mit dem Cisco Unified Communications Manager zu verbinden.

Spezifikationen:

Signalisierungsprotokoll-Unterstützung:

- Session Initiation Protocol (SIP) Codec-Unterstützung:
- G.711a/μ, G.722, G.729a, iLBC Schlüsselfunktionen für Anrufe:

- + Wählen (E.164).
- Abgekürztes Wählen.
- Einstellbare Klingel- und Lautstärkepegel.
- Einstellbarer Display-Kontrast.
- Agentenbegrüßung.
- Automatische Antwort.
- Automatische Erkennung von Headset (nicht verfügbar auf dem IP-Telefon 7811).
- Busy Lamp Field (BLF) (nicht verfügbar auf dem IP-Telefon 7811).
- Rückruf.
- Rufweiterleitung.
- Anrufliste.
- Anrufparken.
- Anrufabholung.
- Anruf-Timer.
- Anruf-Warteschleife.
- Anrufer-ID.
- cBarge.
- Unternehmensverzeichnis.
- Konferenz.
- Cross Cluster Extension Mobility (EMCC).
- Wählen aus der Liste.
- Direktweiterleitung.
- Nicht stören.
- Extension Mobility (EM).
- Erzwungene Zugangscodes und Mandanten-Codes.
- Gruppenanrufabholung.
- Halten/Fortsetzen.
- Sofortige Weiterleitung.
- Gegensprechanlage (nicht verfügbar auf dem IP-Telefon 7811).
- Beitritt (nicht verfügbar auf dem IP-Telefon 7811).
- Message-Waiting-Indikator.
- Meet-me-Konferenz.
- Mobilität.
- Musik in der Warteschleife.
- Stummschaltung.
- Netzwerkprofile (automatisch).
- Unterscheidendes Klingeln für interne und externe Anrufe.
- Persönliches Verzeichnis.
- Privatsphäre.
- Private Line Automated Ringdown (PLAR).
- Wahlwiederholung.
- Klingelton pro Leitungsauftritt.
- Gemeinsame Leitung.
- Stilles Überwachen und Aufzeichnen.- Kurzwahl.
- Anzeige von Uhrzeit und Datum.
- Weiterleiten.
- Voicemail.
- Flüster-Coaching
Sprachunterstützung:
- Arabisch (arabischer Raum).
- Bulgarisch (Bulgarien).
- Katalanisch (Spanien).
- Chinesisch (China) - GB 2312.
- Chinesisch (Hongkong).
- Chinesisch (Taiwan).
- Kroatisch (Kroatien).
- Tschechisch (Tschechische Republik).
- Dänisch (Dänemark).
- Niederländisch (Niederlande).
- Englisch (Vereinigtes Königreich).
- Estnisch (Estland).
- Französisch (Frankreich).
- Finnisch (Finnland).
- Deutsch (Deutschland).
- Griechisch (Griechenland).
- Hebräisch (Israel).
- Ungarisch (Ungarn).
- Italienisch (Italien).
- Japanisch (Japan).
- Lettisch (Lettland).
- Litauisch (Litauen).
- Koreanisch (Republik Korea).
- Norwegisch (Norwegen).
- Polnisch (Polen).
- Portugiesisch (Portugal).
- Portugiesisch (Brasilien).
- Rumänisch (Rumänien).
- Russisch (Russische Föderation).
- Spanisch (Kolumbien).
- Spanisch (Spanien).
- Slowakisch (Slowakei).
- Schwedisch (Schweden).
- Serbisch (Republik Serbien).
- Serbisch (Republik Montenegro).
- Slowenisch (Slowenien).
- Thailändisch (Thailand).
- Türkisch (Türkei)
Mehrere Klingeltöne:
- Das Telefon unterstützt benutzerdefinierbare Klingeltöne.
Verzeichnisse:
- Das Telefon identifiziert eingehende Nachrichten und kategorisiert sie für Benutzer auf dem Bildschirm.
Dies ermöglicht ein schnelles und einfaches Zurückrufen mithilfe der direkten Rückruffunktion.
Das Unternehmensverzeichnis ist in das Standardverzeichnis Lightweight Directory Access Protocol (LDAP) integriert.
Quality-of-Service (QoS)-Optionen:
- Das Telefon unterstützt die Standards CDP und 802.1Q/p und kann mit einem 801.1Q-VLAN-Header konfiguriert werden, der die vom Administrator konfigurierten VLAN-ID-Overrides enthält.
Sicherheit:
- Zertifikate.
- Bildauthentifizierung.
- Geräteauthentifizierung.
- Datei-Authentifizierung.
- Signalauthentifizierung.
- Medienverschlüsselung mithilfe von Secure Real-Time Transfer Protocol (SRTP) mit AES-128.
- Signalverschlüsselung mithilfe des Transport Layer Security (TLS)-Protokolls mit AES-128 oder AES-256.
- Verschlüsselte Konfigurationsdateien.
- 802.1X-Authentifizierung.
- Kryptografie-Konfigurationsoptionen:
- Der Benutzer kann die IP-Adresszuweisung statisch oder über den DHCP-Client konfigurieren.Abmessungen (H×B×T):

- IP-Telefon 7811:

207x195 x 33 mm (ohne Fußständer).

- IP-Telefon 7821:

207x206 x 28 mm (ohne Fußständer).

- IP-Telefon 7841:

207x206 x 28 mm (ohne Fußständer).

- IP-Telefon 7861:

207x265 x 28 mm (ohne Fußständer) Gewicht:

- IP-Telefon 7811:

806 g.

- IP-Telefon 7821:

867 g.

- IP-Telefon 7841:

868 g.

- IP-Telefon 7861:

1053 g Display:

- IP-Telefon 7821, 7841, 7861:

3.5 Zoll 396×162 Pixel.

- IP-Telefon 7811:

3.28 Zoll 384×106 Pixel Ethernet-Switch:

- Das Telefon verfügt über einen 10/100BASE-T (Cisco ® IP-Telefon 7811, 7821 und 7861) oder einen 10/100/1000BASE-T (Cisco ® IP-Telefon 7841) Ethernet-Anschluss über zwei RJ-45-Ports, einen für die LAN-Verbindung und den anderen für eine nachgeschaltete Ethernet-Geräteverbindung wie einen PC.

Gehäusezusammensetzung des Telefons:

- Polycarbonat Acrylnitril-Butadien-Styrol (ABS) texturierter Kunststoff.

Stromversorgung:

- Das Telefon ist ein interoperables IEEE 802.3af PoE (Gerät der Klasse 1).

Es werden 48 VDC benötigt.

Es kann lokal am Schreibtisch mit einem optionalen AC/DC-Netzteil (CP-PWR-CUBE-3=) versorgt werden.

Die Verwendung des Netzteils erfordert auch die Verwendung eines der entsprechenden AC-Länderkabel.

Betriebstemperatur:

- 0 bis 40 °C Nichtbetriebstemperatur Schock:

- -10 bis 60 °C Luftfeuchtigkeit:

- Betrieb 10 % bis 90 %, nicht kondensierend.

- Außer Betrieb 10 % bis 95 %, nicht kondensierend Kosmetik:

- Cisco Kosmetikklasse A Zertifizierung und Konformität:

- Einhaltung gesetzlicher Vorschriften.

- CE-Kennzeichnung gemäß den Richtlinien 2004/108/EG und 2006/95/EG Sicherheit:

- UL 60950 Zweite Ausgabe.

- CAN/CSA-C22.2 Nr.

60950 Zweite Ausgabe.

- EN 60950 Zweite Ausgabe (einschließlich A11 und A12).

- IEC 60950 Zweite Ausgabe (einschließlich A11 und A12).

- AS/NZS 60950.

- GB4943 Emc.

- Emissionen:

- 47CFR Teil 15 (CFR 47) Klasse B.

- AS/NZS CISPR22 Klasse B.

- CISPR22:

2005 mit Änderung 1:

2005 Klasse B.

- EN55022:

2006 mit Änderung 1:

2007 Klasse B.

- ICES003 Klasse B.

- VCCI-Klasse B.

- EN61000-3-2.

- EN61000-3-3.

- KN22 Klasse B Emc.

- Immunität:

- EN55024.

- CISPR24.

- EN60601-1-2.

- KN24.

- Armadillo Light Telecom:

- FCC Teil 68 HAC.

- CS-03-HAC.

- AS/ACIF S004.

- AS/ACIF S040.

- NZ PTC 220.

- Industriestandards:

TIA 810 und TIA 920.

- Industriestandards:

IEEE 802.3 Ethernet, IEEE 802.3af und 802.3at.
