Cisco 7800-telefonens strømadapter

Den kombinerer et attraktivt nyt ergonomisk design med "altid tændt" pålidelighed og sikker krypteret kommunikation.

Cisco® IP Phone 7800-serien leverer avancerede IP-telefonifunktioner og krystalklar bredbåndslyd for at levere en brugervenlig, fuldt udstyret stemmekommunikationsoplevelse på Ciscos lokale og hostede infrastrukturplatforme og tredjeparts hostede opkaldstyring.

Cisco® IP Phone 7800-serien introducerer fire modeller til Cisco IP Phone-porteføljen.

Fra venstre mod højre (Figur 1) er de:

- Cisco IP Phone 7811, der understøtter én linje (kun tilgængelig i mørkegrå).

- Cisco IP Phone 7821, der understøtter to linjer (tilgængelig i mørkegrå og hvid).

- Cisco IP Phone 7841, der understøtter fire linjer (tilgængelig i mørkegrå og hvid).

- Cisco IP Phone 7861, der understøtter seksten linjer (tilgængelig i mørkegrå og hvid).

- Linjetasterne på hver model er fuldt programmerbare.

Du kan konfigurere taster til at understøtte enten linjer, f.eks. telefonnumre, eller opkaldsfunktioner som hurtigopkald.

Du kan også øge produktiviteten ved at håndtere flere opkald for hvert telefonnummer ved hjælp af funktionen til flere opkald pr. linjevisning.

Trefarvede LED´er på linjetasterne understøtter denne funktion og gør telefonen enklere og brugervenlig.

- Faste funktionstaster på alle modeller giver dig adgang til tjenester, beskeder, telefonbog, hold/genoptag, overførsel og konferencefunktioner med et enkelt tryk.

En fuld-duplex højttalertelefon giver dig mulighed for at oprette klare flerpartskonferencer for fleksibelt og produktivt samarbejde.

- Cisco IP Phone 7800-serien sætter en ny standard for brugervenlighed og leverer en kontekstfølsom brugeroplevelse.

Den har en højopløselig 3.5" (396x162) gråtoneskærm med hvid baggrundsbelysning på IP Phone 7821, 7841 og 7861 og en 3.2" (384x106) skærm uden baggrundsbelysning på IP Phone 7811 for nem læsning.

Lokaliseret sprogunderstøttelse, herunder tekst fra højre mod venstre på skærmen, opfylder behovene hos globale brugere.

- Cisco IP Phone 7800-serien er også mere energieffektiv og miljøvenlig for at understøtte dine grønne initiativer.

Hver telefon understøtter Power-over-Ethernet (PoE) klasse 1 og Ciscos EnergyWise™ og er Energy Star-certificeret.

En standard strømbesparelsesfunktion er tilgængelig på IP Phone 7821, 7841 og 7861 for at reducere strømforbruget uden for arbejdstiden, spare penge og maksimere energieffektiviteten.- IP Phone 7800-serien er ideel til mellemstore og store virksomheder, der ønsker at opdatere deres telefonsystem fra et traditionelt analogt eller digitalt baseret system til et IP-kommunikationssystem.

Det er også et glimrende valg, hvis du ønsker at udvide din stemmekommunikationsunderstøttelse med din nuværende Cisco Unified Communications-løsning.

Små virksomheder, der er interesserede i Cisco IP Phone 7800-serien, men som har investeret i eller overvejer tredjepartshostede opkaldstjenester, er også kandidater til IP Phone 7800-serien.

Hardware.

Funktioner:

Ergonomisk design:

- Telefonen tilbyder en brugervenlig grænseflade og giver en traditionel telefonlignende brugeroplevelse.

Grafisk display:

- Hvidt baggrundsbelyst, gråtoneskala, 3.5´´ 396×162 pixelbaseret display på IP Phone 7821, 7841 og 7861.

- Ikke-baggrundsbelyst, gråtoneskala, 3.28´´ 384×106 pixelbaseret display på IP Phone 7811.

- Giver rulleadgang til opkaldsfunktioner og tekstbaserede XML-applikationer.

Håndsæt:

- Håndsættet er et standard bredbånds-kompatibelt lydhåndsæt (tilsluttes via en RJ-9-port) til IP Phone 7821, 7841 og 7861.

- Standardhøretelefonen er et standard smal-bånds-kompatibelt lydhåndsæt (tilsluttes via en RJ-9-port) til IP Phone 7811, og bredbånd på håndsættet er tilgængelig ved køb af ekstra bredbåndshåndsæt.

- Håndsættet er høreapparatkompatibelt (HAC) og opfylder Federal Communications Commission (FCC) lydstyrkekrav til amerikanere med handicap (ADA).

Du kan opnå lydstyrkekravene i afsnit 508 ved at bruge industristandard inline-håndsætforstærkere såsom Walker Equipment W-10 eller CE-100 forstærkere.

Tastaturet er også ADA-kompatibelt.

- Smalbåndshåndsættet (til IP Phone 7811) producerer et magnetfelt, der tiltrækker små metalgenstande såsom stifter og hæfteklammer.

For at undgå mulige skader må du ikke opbevare små metalgenstande tæt på håndsættet.

Headset:

- Det analoge headsetstik er en standard bredbånds-kompatibel RJ-9-lydport til IP Phone 7821, 7841 og 7861.

Baggrundsbelyst indikator:

- Telefonen understøtter baggrundsbelyste indikatorer til lydvejstasterne (håndsæt, headset og højttalertelefon), vælg-tast, linjetaster og besked venter.

- Headset-tast er ikke tilgængelig på IP Phone 7811.Lydstyrkekontrol:
- En lydstyrkekontrolknap giver nem justering af decibelniveauet for håndsæt, monitorhøjttaler og ringetone.

Fuld duplex-højttalertelefon:
- Fuld duplex-højttalertelefon giver dig fleksibilitet til at foretage og modtage opkald.

For øget sikkerhed er de hørbare Dual Tone Multifrequency (DTMF)-toner maskeret, når højttalertelefontilstanden bruges.

Frontramme:
- IP-telefon 7821, 7841 og 7861 inkluderer en standard sort frontramme (udskiftelig), og en valgfri sølvfarvet frontramme er også tilgængelig separat.
- IP-telefon 7811 fås med en sort frontramme.

Fod med to positioner:
- Displayet er let at se, og knapperne er nemme at bruge.
- Foden med to positioner understøtter visningsvinkler på 30 grader og 45 grader.
- Du kan fjerne foden til vægmontering med monteringshuller placeret på telefonens bund.
(IP-telefon 7821, 7841 og 7861).
- Kun 1 fodposition (45 grader) understøttes på IP-telefon 7811.

Vægmonterbar.
- Telefonen kan installeres på en væg ved hjælp af et valgfrit vægmonteringssæt (fås separat).

Elektronisk hookswitch:
- Hookswitch kan styres elektronisk med et tredjepartsheadset tilsluttet hjælpeporten til IP-telefon 7821, 7841 og 7861.

Taster Telefonen har følgende taster:
- Linjetaster.
- Softkeys.
- To-vejs navigations- og valgtaster.
- Hold/Genoptag, Overfør og Konferencetaster.
- Besked-, Service- og Katalogtaster.
- Standardtastatur.
- Lydstyrkekontrolknap.
- Højttalertelefon-, headset- og lydløs-taster (Headsettast er ikke tilgængelig på IP-telefon 7811) Ethernet-kabler:
- IP-telefon 7811, 7821, 7841 og 7861.
- Kategori 3/5/5e/6 til 10 Mbps-kabler med 4 par.
- Kategori 5/5e/6 til 100 Mbps-kabler med 4 par.
- IP-telefon 7841.
- Kategori 5/5e/6 til 1000 Mbps-kabler med 4 par Strøm.

Funktioner:
IEEE PoE klasse 1:
- Telefonen understøtter IEEE 802.3af PoE (klasse 1).
- Strømforbruget overstiger ikke 3.84 watt.

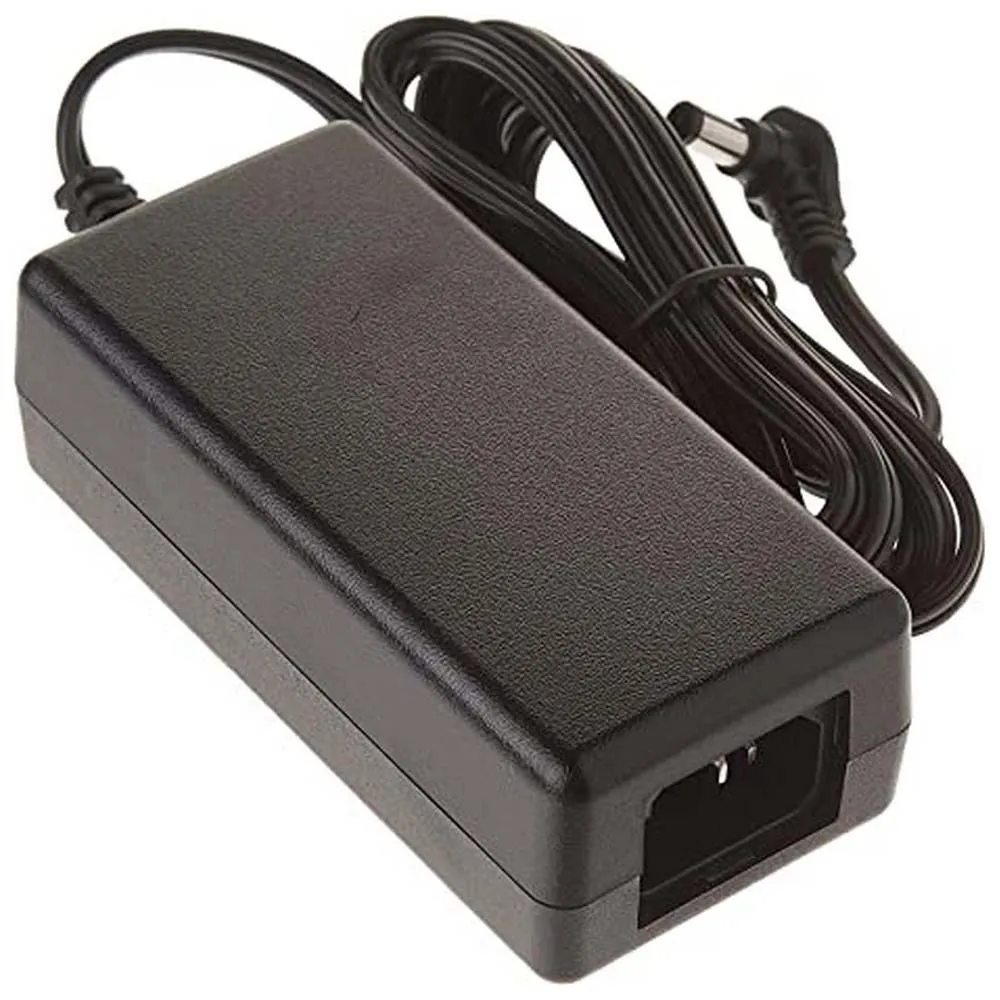

AC-strømadapter:
- Cisco Power Cube 3 (CP-PWR-CUBE-3=) og Cisco-strømadapter 3 (CP-PWR-ADPT-3) bruges som standard Cisco IP-telefonstrømforsyninger til ikke-PoE-implementeringer.Cisco strømindsprøjter:

- IP-telefonerne 7811, 7821 og 7861 er kompatible med Cisco Unified IP Phone Power Injector (CP-PWR-INJ), og 7841 er kompatibel med Cisco Aironet Power Injector (AIR-PWRINJ5=).

Understøttelse af opkaldstyring Cisco Unified Communications Manager:

- 8.5.1.
- 8.6.2.
- 9.1.2.
- 10.x og senere Cisco Business Edition 6000:
- 8.6.2.
- 9.1.2.
- 10.x og senere Cisco Hosted Collaboration Solution:
- 8.6.2 og senere (ved hjælp af understøttede UCM-versioner ovenfor) Cisco Unified Survivable Remote Site Telephony:
- 8.x og senere Licensering:
- Cisco IP-telefonerne 7811 og 7821 kræver en Basic User Connect License (UCL) for at kunne oprette forbindelse til Cisco Unified Communications Manager.

Cisco IP-telefonerne 7841 og 7861 kræver en Enhanced User Connect License (UCL) for at kunne oprette forbindelse til Cisco Unified Communications Manager.

Specifikationer:

Understøttelse af signaleringsprotokol:

- Session Initiation Protocol (SIP) Understøttelse af codec:
- G.711a/μ, G.722, G.729a, iLBC Understøttelse af vigtige opkaldsfunktioner:
- + Opkald (E.164).
- Forkortet opkald.
- Justerbare ringetone- og lydstyrkeniveauer.
- Justerbar skærmkontrast.
- Agent-hilsen.
- Autosvar.
- Automatisk registrering af headset (ikke tilgængelig på IP-telefon 7811).
- Busy Lamp Field (BLF) (ikke tilgængelig på IP-telefon 7811).
- Ring tilbage.
- Viderestilling af opkald.
- Opkaldshistorik.
- Parkering af opkald.
- Opkaldshentning.
- Opkaldstimer.
- Ventende opkald.
- Nummervisning.
- cBarge.
- Virksomhedsregister.
- Konference.
- Cross Cluster Extension Mobility (EMCC).
- Ring op fra listen.
- Direkte overførsel.
- Forstyr ikke.
- Extension Mobility (EM).
- Tvungne adgangskoder og klientkoder.
- Gruppesvarer.
- Hold/genoptag.
- Øjeblikkelig omdirigering.
- Intercom (ikke tilgængelig på IP-telefon 7811).
- Deltag (ikke tilgængelig på IP-telefon 7811).
- Indikator for besked venter.
- Mød mig-konference.
- Mobilitet.
- Musik ved venten.
- Lydløs.
- Netværksprofiler (automatisk).
- Særskilt ringetone for opkald på og uden for netværket.
- Personligt bibliotek.
- Beskyttelse af personlige oplysninger.
- Private Line Automated Ringdown (PLAR).
- Genopkald.
- Ringetone pr. linjevisning.
- Delt linje.
- Lydløs overvågning og optagelse.- Hurtigopkald.
- Tid og datovisning.
- Overførsel.
- Telefonsvarer.
- Hvilevejledning Sprogunderstøttelse:
- Arabisk (Arabiske område).
- Bulgarsk (Bulgarien).
- Catalansk (Spanien).
- Kinesisk (Kina) - GB 2312.
- Kinesisk (Hongkong).
- Kinesisk (Taiwan).
- Kroatisk (Kroatien).
- Tjekkisk (Tjekkiet).
- Dansk (Danmark).
- Hollandsk (Holland).
- Engelsk (Storbritannien).
- Estisk (Estland).
- Fransk (Frankrig).
- Finsk (Finland).
- Tysk (Tyskland).
- Græsk (Grækenland).
- Hebraisk (Israel).
- Ungarsk (Ungarn).
- Italiensk (Italien).
- Japansk (Japan).
- Lettisk (Letland).
- Litauisk (Litauen).
- Koreansk (Sydkorea).
- Norsk (Norge).
- Polsk (Polen).
- Portugisisk (Portugal).
- Portugisisk (Brasilien).
- Rumænsk (Rumænien).
- Russisk (Den Russiske Føderation).
- Spansk (Colombia).
- Spansk (Spanien).
- Slovakisk (Slovakiet).
- Svensk (Sverige).
- Serbisk (Republikken Serbien).
- Serbisk (Republikken Montenegro).
- Slovensk (Slovenien).
- Thai (Thailand).
- Tyrkisk (Tyrkiet) Flere ringetoner:
- Telefonen understøtter brugerjusterbare ringetoner.
Kataloger:
- Telefonen identificerer indgående beskeder og kategoriserer dem for brugere på skærmen.
- Dette gør det hurtigt og nemt at returnere opkald ved hjælp af direkte tilbagekald.
- Virksomhedskataloget integrerer med Lightweight Directory Access Protocol (LDAP) standardkatalogen.
Tjenestekvalitetsmuligheder (QoS):
- Telefonen understøtter CDP- og 802.1Q/p-standarder og kan konfigureres med en 801.1Q VLAN-overskrift, der indeholder de VLAN ID-overstyringer, der er konfigureret af Admin VLAN ID.
Sikkerhed:
- Certifikater.
- Billedgodkendelse.
- Enhedsgodkendelse.
- Filgodkendelse.
- Signalgodkendelse.
- Mediekryptering ved hjælp af Secure Real-Time Transfer Protocol (SRTP) ved hjælp af AES-128.
- Signalkryptering ved hjælp af Transport Layer Security (TLS) Protocol ved hjælp af AES-128 eller AES-256.
- Krypterede konfigurationsfiler.
- 802.1X-godkendelse.
Kryptografikonfigurationsmuligheder:
- Brugeren kan konfigurere IP-adressetildeling statisk eller via DHCP-klienten.Fysiske dimensioner (H×B×D):
- IP-telefon 7811:
207x195 x 33 mm (ekskl. fod).
- IP-telefon 7821:
207x206 x 28 mm (ekskl. fod).
- IP-telefon 7841:
207x206 x 28 mm (ekskl. fod).
- IP-telefon 7861:
207x265 x 28 mm (ekskl. fod) Vægt:
- IP-telefon 7811:
806 g.
- IP-telefon 7821:
867 g.
- IP-telefon 7841:
868 g.
- IP-telefon 7861:
1053 g Skærm:
- IP-telefon 7821, 7841, 7861:
3.5" 396×162 pixels.
- IP-telefon 7811:
3.28" 384×106 pixels Ethernet-switch:
- Telefonen har en 10/100BASE-T (Cisco ® IP-telefon 7811, 7821 og 7861) eller en 10/100/1000BASE-T (Cisco ® IP-telefon 7841) Ethernet-forbindelse via to RJ-45-porte, en til LAN-forbindelsen og den anden til en downstream Ethernet-enhedsforbindelse som en pc.
Telefonskal sammensætning:
- Polycarbonat Acrylonitril-butadien-styren (ABS) tekstureret plastik.
Strømkrav:
- Telefonen er en interoperabel IEEE 802.3af PoE (klasse 1-enhed).
48 VDC kræves.
Den kan strømforsynes lokalt på skrivebordet ved hjælp af en valgfri AC-til-DC-strømforsyning (CP-PWR-CUBE-3=).
Brug af strømforsyningen kræver også brug af en af de tilsvarende AC-landesnore.
Driftstemperatur:
- 0 til 40 °C Ikke-driftstemperaturchok:
- -10 til 60 °C Luftfugtighed:
- Drift 10 % til 90 %, ikke-kondenserende.
- Ikke-drift 10 % til 95 %, ikke-kondenserende Kosmetisk:
- Cisco kosmetisk klasse A Certificering og overholdelse:
- Overholdelse af regler.
- CE-mærkning i henhold til direktiverne 2004/108/EF og 2006/95/EF Sikkerhed:
- UL 60950 Anden udgave.
- CAN/CSA-C22.2 Nr.
60950 Anden udgave.
- EN 60950 Anden udgave (inklusive A11 og A12).
- IEC 60950 Anden udgave (inklusive A11 og A12).
- AS/NZS 60950.
- GB4943 Emc.
- emissioner:
- 47CFR del 15 (CFR 47) klasse B.
- AS/NZS CISPR22 klasse B.
- CISPR22:
2005 med ændring 1:
2005 klasse B.
- EN55022:
2006 med ændring 1:
2007 klasse B.
- ICES003 klasse B.
- VCCI klasse B.
- EN61000-3-2.
- EN61000-3-3.
- KN22 klasse B Emc.
- immunitet:
- EN55024.
- CISPR24.
- EN60601-1-2.
- KN24.

- Armadillo Light Telecom:

- FCC Del 68 HAC.

- CS-03-HAC.

- AS/ACIF S004.

- AS/ACIF S040.

- NZ PTC 220.

- Branchestandarder:

TIA 810 og TIA 920.

- Branchestandarder:

IEEE 802.3 Ethernet, IEEE 802.3af og 802.3at.
