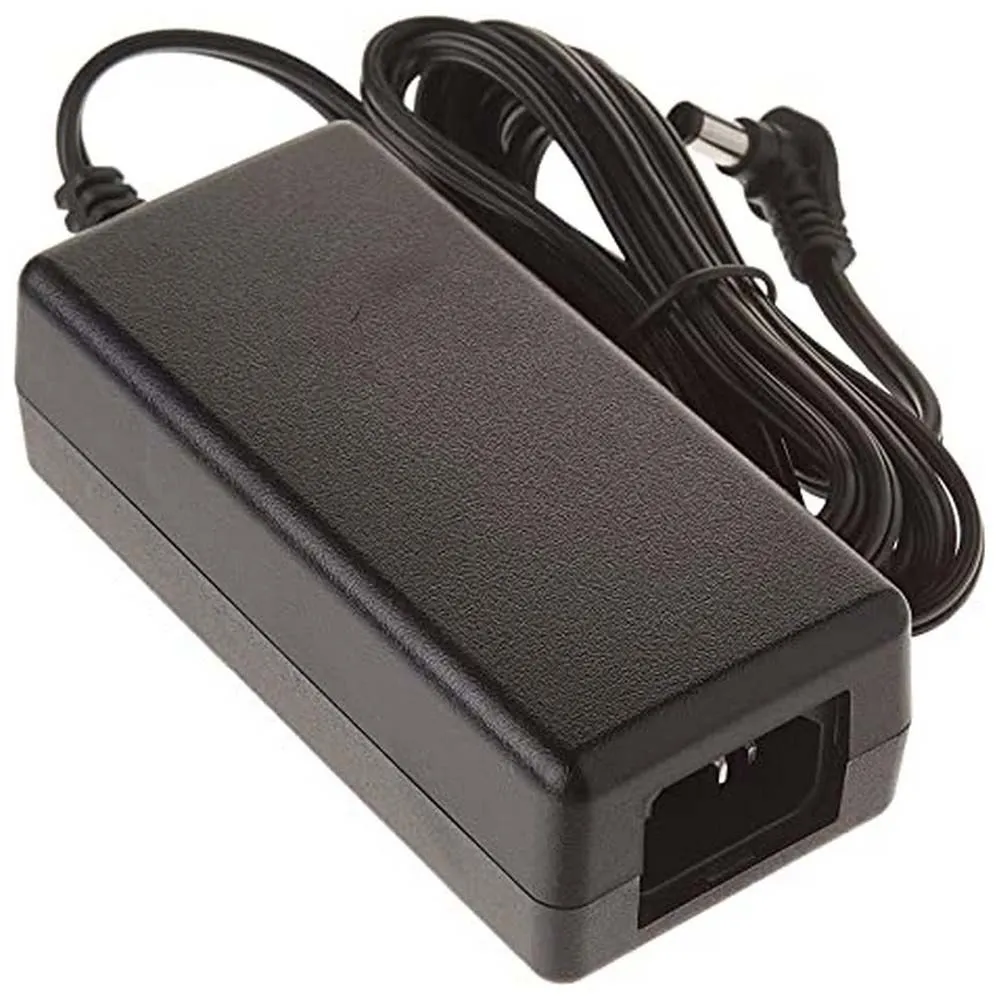

Cisco 7800-puhelimen virtalähde

Se yhdistää houkuttelevan uuden ergonomisen muotoilun "aina päällä" -luotettavuuteen ja turvallisiin salattuihin viestintäyhteyksiin.

Cisco® IP Phone 7800 -sarja tarjoaa edistyneitä IP-puhelinominaisuuksia ja kristallinkirkkaan laajakaistaäänentoiston helppokäyttöisen ja täysin varustellun ääniviestintäkokemuksen toimittamiseksi Cisco-paikallisissa ja -isännöidyissä infrastruktuurialustoissa sekä kolmannen osapuolen isännöidyssä puheluohjauksessa.

Cisco® IP Phone 7800 -sarja tuo Cisco IP Phone -tuotevalikoimaan neljä mallia.

Vasemmalta oikealle (kuva 1) ne ovat:

- Cisco IP Phone 7811, joka tukee yhtä linjaa (saatavana vain hiilenharmaana).

- Cisco IP Phone 7821, joka tukee kahta linjaa (saatavana hiilenharmaana ja valkoisena).

- Cisco IP Phone 7841, joka tukee neljää linjaa (saatavana hiilenharmaana ja valkoisena).

- Cisco IP Phone 7861, joka tukee kuuttatoista linjaa (saatavana hiilenharmaana ja valkoisena).

- Kunkin mallin linjanäppäimet ovat täysin ohjelmoitavissa.

Voit määrittää näppäimet tukemaan joko linjoja, kuten hakemistonumeroita, tai puheluominaisuuksia, kuten pikavalintaa.

Voit myös tehostaa tuottavuutta käsittelemällä useita puheluita kullekin hakemistonumerolle käyttämällä usean puhelun linjakohtaista ulkoasutoimintoa.

Kolmiväriset LEDit linjanäppäimissä tukevat tätä ominaisuutta ja tekevät puhelimesta yksinkertaisemman ja helppokäyttöisemmän.

- Kiinteät toimintonäppäimet kaikissa malleissa antavat yhden kosketuksen pääsyn palvelu-, viesti-, hakemisto-, pidä/jatka-, siirto- ja konferenssiominaisuuksiin.

Täysi dupleksi -kaiutinpuhelin mahdollistaa selkeiden monen osapuolen konferenssien järjestämisen joustavaa ja tuottavaa yhteistyötä varten.

- Cisco IP Phone 7800 -sarja asettaa uuden standardin käytettävyydelle ja tarjoaa kontekstiherkän käyttökokemuksen.

Siinä on tarkka 3.5 tuuman (396x162) harmaasävyinen näyttö, jossa on valkoinen taustavalo IP Phone 7821-, 7841- ja 7861-malleissa, ja 3.2 tuuman (384x106) näyttö ilman taustavaloa IP Phone 7811 -mallissa, helppoa lukemista varten.

Paikallistettu kielituki, mukaan lukien oikealta vasemmalle -tekstinäyttö, täyttää maailmanlaajuisten käyttäjien tarpeet.

- Cisco IP Phone 7800 -sarja on myös energiatehokkaampi ja ympäristöystävällisempi, mikä tukee vihreitä aloitteitasi.

Jokainen puhelin tukee Power-over-Ethernet (PoE) -luokkaa 1 ja Ciscon EnergyWise™:tä, ja se on Energy Star -sertifioitu.

IP Phone 7821-, 7841- ja 7861-malleissa on vakiona virransäästövaihtoehto, joka vähentää virrankulutusta toimistoajan ulkopuolella, säästää rahaa ja maksimoi energiatehokkuuden.

- IP Phone 7800 -sarjan valikoima sopii erinomaisesti keskikokoisille ja suurille yrityksille, jotka haluavat päivittää puhelinjärjestelmänsä perinteisestä analogisesta tai digitaalisesta järjestelmästä IP-tietoliikennejärjestelmään.

Se on myös erinomainen valinta, jos haluat laajentaa ääniviestintätukea nykyisellä Cisco Unified Communications -ratkaisullasi.

Pienyritykset, jotka ovat kiinnostuneita Cisco IP Phone 7800 -sarjasta, mutta joilla on investointeja tai jotka harkitsevat kolmannen osapuolen isännöimiä puhelunhallintapalveluita, ovat myös IP Phone 7800 -sarjan potentiaalisia käyttäjiä.

Laitteisto.

Ominaisuudet:

Ergonomia:

- Puhelimessa on helppokäyttöinen käyttöliittymä ja se tarjoaa perinteisen puhelinmaisen käyttökokemuksen.

Graafinen näyttö:

- Valkoisella taustavalolla varustettu, harmaasävyinen, 3.5 tuuman 396 × 162 pikselin näyttö IP Phone 7821-, 7841- ja 7861-malleissa.

- Ilman taustavaloa oleva, harmaasävyinen, 3.28 tuuman 384 × 106 pikselin näyttö IP Phone 7811 -mallissa.

- Tarjoaa vieritettävän pääsyn puheluominaisuuksiin ja tekstipohjaisiin XML-sovelluksiin.

Luuri:

- Luuri on vakiovarusteinen laajakaistaääntä tukeva luuri (liitetään RJ-9-portin kautta) IP Phone 7821-, 7841- ja 7861-malleissa.

- Oletusluuri on vakiovarusteinen kapeakaistaääntä tukeva luuri (liitetään RJ-9-portin kautta) IP Phone 7811 -mallissa, ja laajakaistainen ääni luurissa on saatavana ostamalla erillisen laajakaistaluurin.

- Luuri on kuulolaiteyhteensopiva (HAC) ja täyttää Yhdysvaltain viestintäviraston (FCC) äänenvoimakkuusvaatimukset vammaisten amerikkalaisten lain (ADA) mukaisesti.

Voit saavuttaa 508 §:n mukaiset äänenvoimakkuusvaatimukset käyttämällä alan standardien mukaisia linjassa olevia luurivahvistimia, kuten Walker Equipment W-10- tai CE-100-vahvistimia.

Myös numeronäppäimistö on ADA-yhteensopiva.

- Kapeakaistainen luuri (IP Phone 7811 -mallissa) tuottaa magneettikentän, joka vetää puoleensa pieniä metallisia esineitä, kuten nuppineuloja ja niittejä.

Vältä mahdollisia vammoja pitämällä pienet metalliesineet poissa luurista.

Kuulokkeet:

- Analoginen kuulokeliitäntä on vakiovarusteinen laajakaistaääntä tukeva RJ-9-ääniportti IP Phone 7821-, 7841- ja 7861-malleissa.

Taustavalaistu merkkivalo:

- Puhelin tukee taustavalaistuja merkkivaloja äänireitinäppäimille (luuri, kuuloke ja kaiutinpuhelin), valintanäppäimelle, linjanäppäimille ja viestiodotteelle.

- Kuulokenäppäintä ei ole saatavana IP Phone 7811 -mallissa.Äänenvoimakkuuden säätö:
- Äänenvoimakkuuden säätöpainikkeella voit säätää helposti luurin, kaiuttimen ja soittoäänen desibeliä.

Täysi-duplex kaiutinpuhelin:
- Täysi-duplex kaiutinpuhelin antaa sinulle joustavuutta puheluiden soittamiseen ja vastaanottamiseen.
- Lisäturvallisuuden vuoksi kuuluvat DTMF-äänet (Dual Tone Multifrequency) peitetään, kun kaiutinpuhelintila on käytössä.

Kehys:
- IP-puhelimissa 7821, 7841 ja 7861 on vakiona musta kehys (vaihdettavissa), ja valinnainen hopeinen kehys on saatavana erikseen.
- IP-puhelin 7811 on saatavana mustalla kehyksellä.

Kaksiosainen jalusta:
- Näyttöä on helppo katsella ja painikkeita on helppo käyttää.
- Kaksiosainen jalusta tukee 30 ja 45 asteen katselukulmia.
- Voit irrottaa jalustan seinäkiinnitystä varten, ja kiinnitysreiät sijaitsevat puhelimen pohjassa.
(IP-puhelin 7821, 7841 ja 7861).
- IP-puhelimessa 7811 on vain yksi jalustan asento (45 astetta).

Seinälle asennettava.
- Puhelin voidaan asentaa seinälle käyttämällä valinnaista seinäkiinnikettä (saatavana erikseen).

Elektroninen koukkukytkin:
- Koukkupainiketta voidaan ohjata elektronisesti kolmannen osapuolen kuulokemikrofonilla, joka on kytketty IP-puhelimien 7821, 7841 ja 7861 lisäporttiin.

Näppäimet Puhelimessa on seuraavat näppäimet:
- Linjanäppäimet.
- Ohjelmoitavat näppäimet.
- Kaksisuuntaiset navigointi- ja valintanäppäimet.
- Pito/Jatka-, Siirto- ja Konferenssi-näppäimet.
- Viestit-, Palvelu- ja Hakemisto-näppäimet.
- Vakionäppäimistö.
- Äänenvoimakkuuden säätöpainike.
- Kaiutinpuhelin-, kuulokemikrofoni- ja mykistysnäppäimet (Kuulokemikrofoninäppäintä ei ole IP-puhelimessa 7811) Ethernet-kaapelit:
- IP-puhelin 7811, 7821, 7841 ja 7861.
- Luokka 3/5/5e/6 10 Mbps:n kaapeleille, joissa on 4 paria.
- Luokka 5/5e/6 100 Mbps:n kaapeleille, joissa on 4 paria.
- IP-puhelin 7841.
- Luokka 5/5e/6 1000 Mbps:n kaapeleille, joissa on 4 paria Virta.

Ominaisuudet:
- IEEE PoE-luokka 1:
- Puhelin tukee IEEE 802.3af PoE:tä (luokka 1).
- virrankulutus ei ylitä 3.84 wattia.
- Verkkolaite:
- Cisco power cube 3 (CP-PWR-CUBE-3=) ja Cisco power adapter 3 (CP-PWR-ADPT-3) ovat Ciscon IP-puhelimien vakiovirtalähteitä muissa kuin PoE-käyttöönotoissa.Ciscon virtalähde:

- IP-puhelimet 7811, 7821 ja 7861 ovat yhteensopivia Cisco Unified IP Phone Power Injectorin (CP-PWR-INJ) kanssa, ja 7841 on yhteensopiva Cisco Aironet Power Injectorin (AIR-PWRINJ5=) kanssa.

Puheluiden hallinnan tuki Cisco Unified Communications Manager:

- 8.5.1.
- 8.6.2.
- 9.1.2.
- 10.x ja uudemmat Cisco Business Edition 6000:
- 8.6.2.
- 9.1.2.
- 10.x ja uudemmat Cisco Hosted Collaboration Solution:
- 8.6.2 ja uudemmat (käyttäen tuettuja UCM-versioita yllä) Cisco Unified Survivable Remote Site Telephony:
- 8.x ja uudemmat Lisensointi:

- Cisco IP-puhelimet 7811 ja 7821 vaativat Basic User Connect -lisenssin (UCL) voidakseen muodostaa yhteyden Cisco Unified Communications Manageriin.

Cisco IP-puhelimet 7841 ja 7861 vaativat Enhanced User Connect -lisenssin (UCL) voidakseen muodostaa yhteyden Cisco Unified Communications Manageriin.

Tekniset tiedot:

Signalointiprotokollan tuki:

- Session Initiation Protocol (SIP) Koodekkituki:

- G.711a/μ, G.722, G.729a, iLBC Tärkeimpien puheluominaisuuksien tuki:

- + Valinta (E.164).
- Lyhytvalinta.
- Säädettävät soittoäänen ja äänenvoimakkuuden tasot.
- Säädettävä näytön kontrasti.
- Agentin tervehdys.
- Automaattinen vastaaminen.
- Kuulokkeiden automaattinen tunnistus (Ei saatavilla IP-puhelimessa 7811).
- Busy Lamp Field (BLF) (Ei saatavilla IP-puhelimessa 7811).
- Takaisinsoitto.
- Puhelunsiirto.
- Puheluhistoria.
- Puhelun pito.
- Puhelun poiminta.
- Puheluajastin.
- Puhelu odottaa.
- Soittajanumeron näyttö.
- cBarge.
- Yrityshakemisto.
- Konferenssi.
- Cross Cluster Extension Mobility (EMCC).
- Soita luettelosta.
- Suora siirto.
- Älä häiritse.
- Extension Mobility (EM).
- Pakotetut pääsykoodit ja asiakaskohtaiset koodit.
- Ryhmäpuhelun poiminta.
- Pito/jatka.
- Välitön siirto.
- Sisäpuhelin (Ei saatavilla IP-puhelimessa 7811).
- Liity (Ei saatavilla IP-puhelimessa 7811).
- Viestien odotusilmaisin.
- Meet me -konferenssi.
- Liikkuvuus.
- Musiikki pidossa.
- Mykistys.
- Verkkoprofiilit (automaattiset).
- Verkon sisäisten ja ulkopuolisten puheluiden erillinen soittoääni.
- Henkilökohtainen hakemisto.
- Tietosuoja.
- Private Line Automated Ringdown (PLAR).
- Uudelleensoitto.
- Soittoääni riviä kohti.
- Jaettu linja.
- Hiljainen kuuntelu ja tallennus.- Pikavalinta.
- Ajan ja päivämäärän näyttö.
- Siirto.
- Puhelinvastaaja.
- Kuiskausvalmennus Kielivalinnat:
- Arabia (Arabiamaailma).
- Bulgaria (Bulgaria).
- Katalaani (Espanja).
- Kiina (Kiina) - GB 2312.
- Kiina (Hongkong).
- Kiina (Taiwan).
- Kroatia (Kroatia).
- Tšekki (Tšekki).
- Tanska (Tanska).
- Hollanti (Alankomaat).
- Englanti (Yhdistynyt kuningaskunta).
- Viro (Viro).
- Ranska (Ranska).
- Suomi (Suomi).
- Saksa (Saksa).
- Kreikka (Kreikka).
- Heprea (Israel).
- Unkari (Unkari).
- Italia (Italia).
- Japani (Japani).
- Latvia (Latvia).
- Liettua (Liettua).
- Korea (Korean tasavalta).
- Norja (Norja).
- Puola (Puola).
- Portugali (Portugali).
- Portugali (Brasilia).
- Romania (Romania).
- Venäjä (Venäjän federaatio).
- Espanja (Kolumbia).
- Espanja (Espanja).
- Slovakia (Slovakia).
- Ruotsi (Ruotsi).
- Serbia (Serbian tasavalta).
- Serbia (Montenegron tasavalta).
- Slovenia (Slovenia).
- Thaimaa (Thaimaa).
- Turkki (Turkki) Useita soittoääniä:
- Puhelin tukee käyttäjän mukautettavia soittoääniä.
- Hakemistot:
- Puhelin tunnistaa saapuvat viestit ja luokittelee ne käyttäjille näytöllä.
- Tämä tekee puheluiden palauttamisesta nopeaa ja helppoa suoran soittopainikkeen avulla.
- Yrityshakemisto integroituu Lightweight Directory Access Protocol (LDAP) -standardihakemistoon.
- Palvelun laatu (QoS) -vaihtoehdot:
- Puhelin tukee CDP- ja 802.1Q/p-standardeja, ja se voidaan määrittää 801.1Q VLAN -otsikolla, joka sisältää järjestelmänvalvojan VLAN-tunnuksen ohittamat VLAN-tunnukset.
- Tietoturva:
- Varmenteet.
- Kuvan todennus.
- Laitteen todennus.
- Tiedoston todennus.
- Signaloinnin todennus.
- Median salaus Secure Real-Time Transfer Protocol (SRTP) -protokollan avulla käyttäen AES-128-salausta.
- Signaloinnin salaus Transport Layer Security (TLS) -protokollan avulla käyttäen AES-128- tai AES-256-salausta.
- Salatut määritystiedostot.
- 802.1X-todennus.
- Salausmääritysvaihtoehdot:
- Käyttäjä voi määrittää IP-osoitteen määrityksen staattisesti tai DHCP-asiakkaan kautta.Fyysiset mitat (K×L×S):
- IP Phone 7811:
207x195 x 33 mm (ilman jalustaa).
- IP Phone 7821:
207x206 x 28 mm (ilman jalustaa).
- IP Phone 7841:
207x206 x 28 mm (ilman jalustaa).
- IP Phone 7861:
207x265 x 28 mm (ilman jalustaa) Paino:
- IP Phone 7811:
806 g.
- IP Phone 7821:
867 g.
- IP Phone 7841:
868 g.
- IP Phone 7861:
1053 g Näyttö:
- IP Phone 7821, 7841, 7861:
3.5 tuumaa 396 × 162 pikseliä.
- IP Phone 7811:
3.28 tuumaa 384 × 106 pikseliä Ethernet-kytkin:
- Puhelimessa on 10/100BASE-T (Cisco ® IP Phone 7811, 7821 ja 7861) tai 10/100/1000BASE-T (Cisco ® IP Phone 7841) Ethernet-liitäntä kahden RJ-45-portin kautta, yksi lähiverkkoyhteyttä ja toinen alavirran Ethernet-laitteen, kuten tietokoneen, liittämistä varten.
Puhelimen kotelon materiaali:
- Polykarbonaatti Akryylinitriilibutadieenistyreeni (ABS) -kuvioitu muovi.
Virtavaatimukset:
- Puhelin on yhteensopiva IEEE 802.3af PoE:n (luokan 1 laite) kanssa.
48 VDC on pakollinen.
Se voidaan toimittaa paikallisesti työpöydällä valinnaisen AC-DC-virtalähteen (CP-PWR-CUBE-3=) avulla.
Virtalähteen käyttö edellyttää myös vastaavan maan verkkojohdon käyttöä.
Käyttölämpötila:
- 0–40 °C Ei-toiminnallinen lämpötilashokki:
- -10–60 °C Kosteus:
- Käyttö 10–90 %, ei-tiivistyvä.
- Ei-toiminnassa 10–95 %, ei-tiivistyvä Ulkonäkö:
- Ciscon ulkonäköluokka A Sertifiointi ja vaatimustenmukaisuus:
- Sääntelyyn liittyvä vaatimustenmukaisuus.
- CE-merkinnät direktiivien 2004/108/EY ja 2006/95/EY mukaisesti Turvallisuus:
- UL 60950 toinen painos.
- CAN/CSA-C22.2 nro.
60950 toinen painos.
- EN 60950 toinen painos (mukaan lukien A11 ja A12).
- IEC 60950 toinen painos (mukaan lukien A11 ja A12).
- AS/NZS 60950.
- GB4943 Sähkömagneettinen yhteensopivuus:
- emissiot:
- 47CFR osa 15 (CFR 47) luokka B.
- AS/NZS CISPR22 luokka B.
- CISPR22:
2005 muutoksella 1:
2005 luokka B.
- EN55022:
2006 muutoksella 1:
2007 luokka B.
- ICES003 luokka B.
- VCCI luokka B.
- EN61000-3-2.
- EN61000-3-3.
- KN22 luokka B Sähkömagneettinen yhteensopivuus:
- immuniteetti:
- EN55024.
- CISPR24.
- EN60601-1-2.
- KN24.

- Armadillo Light Telecom:

- FCC osa 68 HAC.

- CS-03-HAC.

- AS/ACIF S004.

- AS/ACIF S040.

- NZ PTC 220.

- Alan standardit:

TIA 810 ja TIA 920.

- Alan standardit:

IEEE 802.3 Ethernet, IEEE 802.3af ja 802.3at.
