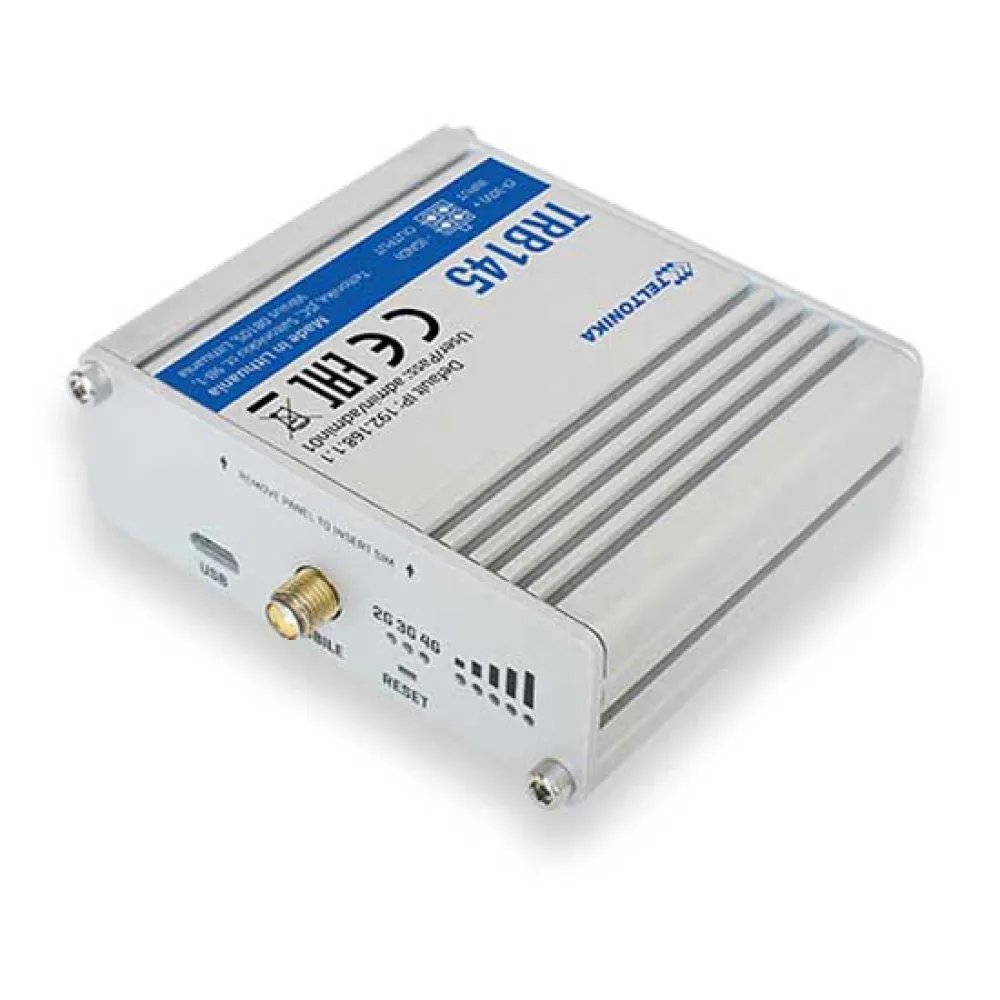

Teltonika Routeur TRB145

Prise EU.

Le TRB145 est une passerelle LTE Cat 1 essentielle, équipée d´une interface RS485.

- Sa conception compacte et sa facilité d´installation font de cette passerelle la solution idéale pour les applications où un seul gadget doit être contrôlé à distance via l´interface série RS485.

- Tout comme le reste des produits TRB, le TRB145 est conçu pour être utilisé dans des applications industrielles.

Par conséquent, il dispose d´un large éventail de fonctionnalités logicielles, telles que le contrôle par SMS, le pare-feu, Open VPN, IPsec, le système de gestion à distance (RMS) de Teltonika Networks et la prise en charge de FOTA.

Caractéristiques :

Connectivité : - 4G/LTE (Cat 1), 3G, 2G Durabilité : - Boîtier robuste en aluminium Ports série : - Équipé de RS485 pour la communication série 9-30V : - Large gamme de tensions d´alimentation prises en charge Compacité : - Petite taille, installation facile RMS : - Compatible avec le système de gestion à distance Teltonika.

Spécifications :

Mobile : - Module mobile : 4G (LTE).

- Cat 1 jusqu´à 10 Mbps, 3G.

- Jusqu´à 42 Mbps, 2G.

- Jusqu´à 236.8 Kbps.

- État : Force du signal (RSSI), SINR, RSRP, RSRQ, Ec/Io, RSCP Octets envoyés/reçus, Bande connectée, IMSI, ICCID.

- SMS/Appel : État des SMS, Configuration des SMS, Envoi/Lecture de SMS via HTTP POST/GET, Email vers SMS, SMS vers Email, SMS vers HTTP, SMS vers SMS, SMS planifiés, Réponse automatique aux SMS, Utilitaires d´appel.

- USSD : Prend en charge l´envoi et la lecture de messages de données de service supplémentaires non structurées.

- Liste noire/blanche : Liste noire/blanche des opérateurs.

- Gestion des bandes : Verrouillage des bandes, Affichage de l´état des bandes utilisées.

- APN : APN automatique.

- Pont : Connexion directe (pont) entre le FAI mobile et l´appareil sur le LAN.

- Passthrough : La passerelle attribue son adresse IP WAN mobile à un autre appareil sur le LAN.

- PDN multiple : Possibilité d´utiliser différents PDN pour plusieurs accès et services réseau (en option).

Réseau : - Routage : Routage statique.

- Protocoles réseau : TCP, UDP, IPv4, IPv6, ICMP, NTP, DNS, HTTP, HTTPS, SMTP, SSL V3, TLS, PPP, SSH, DHCP, SNMP, MQTT.

- Surveillance de la connexion : Redémarrage par ping, Redémarrage par wget, Redémarrage périodique, LCP et ICMP pour l´inspection des liens.

- Pare-feu : Redirections de ports, Règles de trafic, Règles personnalisées.

- DHCP : Attribution d´IP statique et dynamique.

- QoS / Gestion intelligente des files d´attente (SQM) (Prévu) : Mise en file d´attente prioritaire du trafic par source/destination, service, protocole ou port.

- DDNS : Prise en charge de plus de 25 fournisseurs de services, d´autres peuvent être configurés manuellement. - Sshfs : Possibilité de monter un système de fichiers distant via le protocole Ssh.

Sécurité :
- Authentification : clé pré-partagée, certificats numériques, certificats X.509.

- Pare-feu : des règles de pare-feu préconfigurées peuvent être activées via l’interface Web, configuration illimitée du pare-feu via l’interface de ligne de commande.

Nat.

Nat-T.

- Prévention des attaques : prévention des attaques Ddos (protection contre les inondations Syn, prévention des attaques Ssh, prévention des attaques Http/Https), prévention des analyses de ports (attaques Syn-Fin, Syn-Rst, X-Mas, Null Flags, Fin Scan).

- Contrôle du quota mobile : définissez des limites de données personnalisées pour la carte Sim.

- Filtre Web : liste noire pour bloquer les sites Web indésirables, liste blanche pour spécifier uniquement les sites autorisés.

- Contrôle d’accès : contrôle d’accès flexible des paquets Tcp, Udp, Icmp, filtre d’adresse Mac Vpn : - Openvpn : plusieurs clients et un serveur peuvent fonctionner simultanément, 12 méthodes de chiffrement.

- Chiffrement Openvpn : Des-Cbc, Rc2-Cbc, Des-Ede-Cbc, Des-Ede3-Cbc, Desx-Cbc, Bf-Cbc, Rc2-40-Cbc, Cast5-Cbc, Rc2-64-Cbc, Aes-128-Cbc, Aes-192-Cbc, Aes-256-Cbc.

- Ipsec : Ikev1, Ikev2, prend en charge jusqu’à 5 tunnels Vpn Ipsec (instances), avec 5 méthodes de chiffrement (Des, 3des, Aes128, Aes192, Aes256).

- Gre : tunnel Gre.

- Pptp, L2tp : les services client/serveur peuvent fonctionner simultanément, prise en charge de L2tpv3.

- Zerotier : Zerotier Vpn.

- Wireguard : prise en charge du client et du serveur Wireguard Vpn Modes de communication série : - Modes : console, Overip, modem (contrôle total ou partiel), Modbus Rtu Master, Modbus Gateway, client Ntrip (prévu) Modbus Tcp Slave : - Filtrage d’Id : répondre à un Id dans la plage ou n’importe lequel.

- Autoriser l’accès à distance : autoriser l’accès via Wan.

- Registres personnalisés : bloc de registres personnalisés Modbus Tcp, qui permet de lire/écrire dans un fichier à l’intérieur du routeur, et peut être utilisé pour étendre la fonctionnalité Modbus Tcp Slave Modbus Tcp Master : - Fonctions prises en charge : 01, 02, 03, 04, 05, 06, 15, 16.

- Formats de données pris en charge : 8 bits : Int, Uint.

16 bits : Int, Uint (Msb ou Lsb en premier).

32 bits : Float, Int, Uint (Abcd (Big-Endian), Dcba (Little-Endian), Cdab, Badc), Hex, Ascii Modbus Rtu Master : - Débits en bauds pris en charge : de 300 à 115200.

- Fonctions prises en charge : 01, 02, 03, 04, 05, 06, 15, 16.

- Formats de données pris en charge : 8 bits : Int, Uint.

16 bits : Int, Uint (Msb ou Lsb en premier).

32 bits : Float, Int, Uint (Abcd (Big-Endian), Dcba (Little-Endian), Cdab, Badc), Hex, Ascii.

- Nombre de bits de données : de 5 à 8. - Nombre de bits d´arrêt : 1 ou 2 Passerelle Mqtt : - Passerelle : Permet d´envoyer des commandes et de recevoir des données du maître Modbus via le courtier Mqtt Dnp3 : - Modes pris en charge : Maître Tcp, Poste éloigné Dnp3, Maître Rtu Données vers le serveur : - Protocoles : Http(S), Mqtt, Azure Mqtt, Kinesis Surveillance et gestion : - Interface utilisateur Web : Http/Https, État, Configuration, Mise à jour du micrologiciel, Cli, Dépannage, Journal système, Journal du noyau.

- Fota : Mise à jour du micrologiciel depuis le serveur, Notification automatique.

- Ssh : Ssh (V1, V2).

- Sms : État des Sms, Configuration des Sms, Envoi/Lecture de Sms via Http Post/Get.

- Appel : Redémarrage, État, Données mobiles Activées/Désactivées, Sortie Activée/Désactivée, Réponse/Raccrochage avec une minuterie.

- Tr-069 : Openacs, Easycwmp, Acslite, Tgem, Libreacs, Genieacs, Freeacs, Libcwmp, Friendly Tech, Avsystem.

- Mqtt : Courtier Mqtt, Éditeur Mqtt.

- Json-Rpc : Api de gestion via Http/Https.

- Modbus : État/Contrôle Modbus Tcp.

- Rms : Système de gestion à distance Teltonika (Rms) Plateformes Iot : - Cloud Of Things : Permet la surveillance de : Données de l´appareil, Données mobiles, Informations réseau, Disponibilité.

- Thingworx : Permet la surveillance de : Type de Wan, Nom de l´opérateur mobile Ip Wan, Force du signal mobile, Type de réseau mobile.

- Cumulocity : Permet la surveillance de : Modèle de l´appareil, Révision et numéro de série, Id de cellule mobile, Iccid, Imei, Type de connexion, Opérateur, Force du signal, Type de Wan et Ip.

- Azure Iot Hub : Peut envoyer l´adresse Ip de l´appareil, le nombre d´octets envoyés/reçus/l´état de la connexion 3g, l´état de la liaison réseau, l´Imei, l´Iccid, le modèle, le fabricant, le numéro de série, la révision, l´Imsi, l´état de la Sim, l´état du Pin, le signal Gsm, le Wcdma Rscp Wcdma Ec/Io, le Lte Rsrp, le Lte Sinr, le Lte Rsrq, l´Id de cellule, l´opérateur, le numéro d´opérateur, le type de connexion, la température, le nombre de Pins au serveur Azure Iot Hub Caractéristiques du système : - Cpu : Cpu Arm Cortex-A7 1.2 Ghz.

- Ram : 128 Mo (50 Mo disponibles pour l´espace utilisateur).

- Flash.

Stockage : 512 Mo (200 Mo disponibles pour l´espace utilisateur) Micrologiciel / Configuration : - Interface utilisateur Web : Mise à jour du micrologiciel à partir du fichier, Vérification du micrologiciel sur le serveur, Profils de configuration, Sauvegarde de la configuration.

- Fota : Mise à jour du micrologiciel/Configuration depuis le serveur.

- Rms : Mise à jour du micrologiciel/Configuration pour plusieurs appareils.

- Conserver les paramètres : Mise à jour du micrologiciel sans perdre la configuration actuelle Personnalisation du micrologiciel : - Système d´exploitation : Rutos (Système d´exploitation Linux basé sur Openwrt).

- Langues prises en charge : Busybox Shell, Lua, C, C++.

- Outils de développement : Package Sdk avec environnement de construction fourni Entrée/Sortie : - E/S configurables : 2 X Entrées/Sorties configurables.

Entrée numérique 0. - 5 V détecté comme niveau logique bas, 8.

- 30 V détecté comme niveau logique haut.

Sortie collecteur ouvert, sortie max. 30 V, 300 Ma.

- Contrôle de la sortie : Http Post/Get, programmation.

- Événements : Sms, Email.

- Gestionnaire d´E/S : Permet de définir certaines conditions d´E/S pour déclencher un événement.

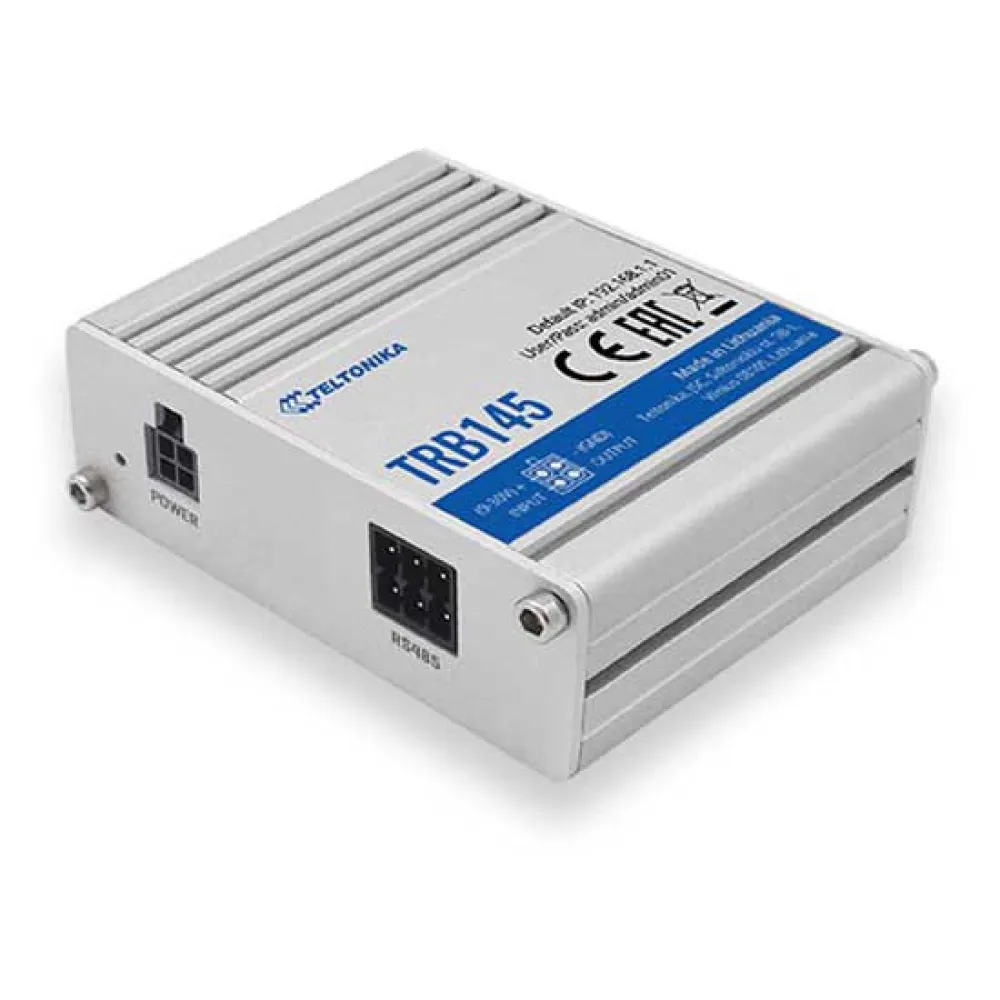

Alimentation : - Connecteur : Prise d´alimentation CC industrielle à 4 broches.

- Plage de tension d´entrée : 9.

- 30 Vcc (prise industrielle à 4 broches), protection contre l´inversion de polarité, protection contre les surtensions >33 Vcc 10us Max.

- Consommation électrique : - Rs485 : 1 bornier à 6 broches pour interface à 2 ou 4 fils.

- E/S : 2 broches d´E/S configurables sur le connecteur d´alimentation à 4 broches.

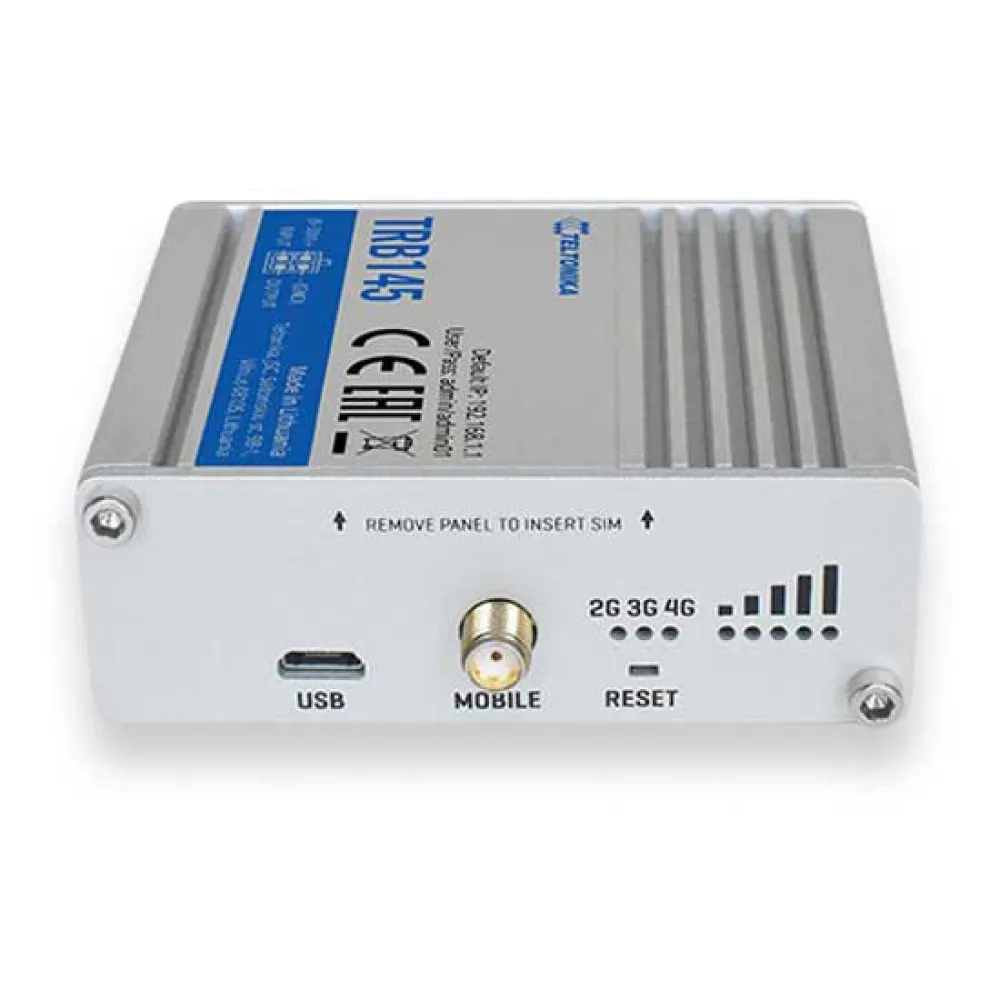

- Usb : 1 interface réseau virtuelle via Micro Usb.

- Leds d´état : 3 leds d´état du type de connexion, 5 leds d´intensité de la connexion, 1 led d´alimentation.

- Sim : 1 emplacement Sim (Mini Sim.

- 2ff), 1.8 V/3 V.

Alimentation : Connecteur d´alimentation à 4 broches avec 2 entrées/sorties numériques configurables.

- Antenne : 1 X Sma pour Lte.

- Réinitialisation : Redémarrage/Réinitialisation par défaut de l´utilisateur/Bouton de réinitialisation d´usine Physique : - Matériau du boîtier : Boîtier en aluminium.

- Dimensions (L X H X P) : 74.5 X 25 X 64.4 Mm.

- Poids : 130 G.

- Options de montage : Rail Din inférieur et latéral, surface plane Environnement de fonctionnement : - Température de fonctionnement : -40 °C à 75 °C.

- Humidité de fonctionnement : 10 % à 90 % sans condensation.

- Indice de protection : Ip30 Approbations réglementaires et de type : - Réglementaire : Ce/Red, Eac, Rohs, Weee Emi : - Normes : Projet Etsi En 301 489-1 V2.2.0, Projet En 301 489-19 V2.1.0, Projet Etsi En 301 489-52 V1.1.0.

- Esd : En 61000-4-2:2009.

- Rs : En 61000-4-3:2006 + A1:2008 + A2:2010.

- Eft : En 61000-4-4:2012.

- Protection contre les surtensions : En 61000-4-5:2014.

- Cs : En 61000-4-6:2014.

- Dip : En 61000-4-11:2004 Rf : - Normes : En 300 511 V12.5.1, Etsi En 301 908-1 V11.1.1, Etsi En 301 908-2 V11.1.2, Etsi En 301 908-13 V11.1.2.
