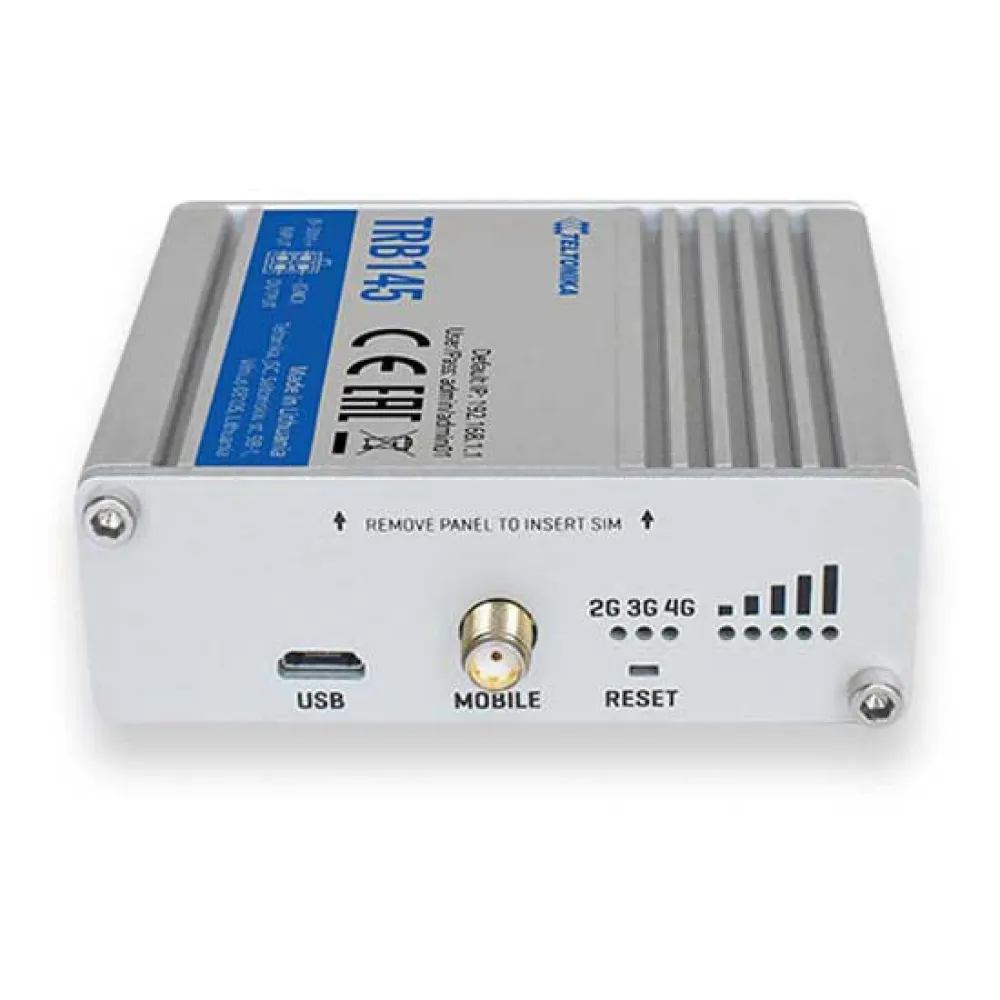

Teltonika TRB145 router

EU Stik.

TRB145 er en missionskritisk LTE Cat 1 gateway, udstyret med RS485 interface.

- Kompakt design og nem installation gør denne gateway perfekt til applikationer, hvor en enkelt gadget skal fjernstyres over RS485 seriel interface.

- Ligesom resten af TRB-produkterne er TRB145 konstrueret til at blive brugt i industrielle applikationer.

Derfor har den en bred vifte af softwarefunktioner, såsom SMS-kontrol, firewall, Open VPN, IPsec, Teltonika Networks Remote Management System (RMS) og FOTA support.

Funktioner:

Connectivity: - 4G/LTE (Cat 1), 3G, 2G Holdbarhed: - Robust aluminiumshus Serielle porte: - Udstyret med RS485 til seriel kommunikation 9-30V: - Bredt udvalg af understøttede strømforsyningsspændinger Kompakte: - Lille størrelse, nem installation RMS: - Kompatibel med Teltonika Remote Management System.

Specifikationer:

Mobil: - Mobilmodul: 4G (LTE).

- Cat 1 op til 10 Mbps, 3G.

- Op til 42 Mbps, 2G.

- Op til 236.8 Kbps.

- Status: Signalstyrke (RSSI), SINR, RSRP, RSRQ, EC/IO, RSCP Bytes sendt/modtaget, tilsluttet bånd, IMSI, ICCID.

- SMS/Opkald: SMS-status, SMS-konfiguration, Send/Læs SMS via HTTP Post/Get, Email til SMS, SMS til Email, SMS til HTTP, SMS til SMS, Planlagt SMS, SMS Autoreply, Opkaldsværktøjer.

- USSD: Understøtter afsendelse og læsning af Unstructured Supplementary Service Data beskeder.

- Sort/Hvid Liste: Operatør Sort/Hvid Liste.

- Båndstyring: Båndlås, Visning af brugt båndstatus.

- APN: Auto APN.

- Bridge: Direkte forbindelse (Bridge) mellem mobil ISP og enhed på LAN.

- Passthrough: Gateway tildeler sin mobile WAN IP-adresse til en anden enhed på LAN.

- Multiple PDN: Mulighed for at bruge forskellige PDN´er til flere netværksadgange og tjenester (Valgfrit).

Netværk: - Routing: Statisk Routing.

- Netværksprotokoller: TCP, UDP, IPv4, IPv6, ICMP, NTP, DNS, HTTP, HTTPS, SMTP, SSL V3, TLS, PPP, SSH, DHCP, SNMP, MQTT.

- Forbindelsesovervågning: Ping Reboot, Wget Reboot, Periodisk Reboot, LCP og ICMP til linkinspektion.

- Firewall: Port Forwarding, Trafikregler, Brugerdefinerede regler.

- DHCP: Statisk og dynamisk IP-tildeling.

- QoS / Smart Queue Management (SQM) (Planlagt): Trafikprioritetskø ved kilde/destination, tjeneste, protokol eller port.

- DDNS: Understøttet >25 tjenesteudbydere, andre kan konfigureres manuelt. - Sshfs: Mulighed for at montere fjernfilsystem via SSH-protokol.

Sikkerhed:
- Godkendelse: Foruddelt nøgle, digitale certifikater, X.509-certifikater.

- Firewall: Forudkonfigurerede firewall-regler kan aktiveres via web-brugergrænsefladen, ubegrænset firewall-konfiguration via CLI.

Nat.

Nat-T.

- Angrebsforebyggelse: DDoS-forebyggelse (Syn Flood-beskyttelse, SSH-angrebsforebyggelse, HTTP/HTTPS-angrebsforebyggelse), portscanningsforebyggelse (Syn-Fin, Syn-Rst, X-Mas, Null Flags, Fin Scan-angreb).

- Mobil kvotekontrol: Opsæt brugerdefinerede datagrænser for SIM-kort.

- Webfilter: Sortliste til blokering af uønskede websteder, hvidliste til specificering af kun tilladte websteder.

- Adgangskontrol: Fleksibel adgangskontrol af TCP-, UDP-, ICMP-pakker, MAC-adressefilter VPN:
- OpenVPN: Flere klienter og en server kan køre samtidigt, 12 krypteringsmetoder.

- OpenVPN-kryptering: Des-Cbc, Rc2-Cbc, Des-Ede-Cbc, Des-Ede3-Cbc, Desx-Cbc, Bf-Cbc, Rc2-40-Cbc, Cast5-Cbc, Rc2-64-Cbc, Aes-128-Cbc, Aes-192-Cbc, Aes-256-Cbc.

- IPsec: Ikev1, Ikev2, understøtter op til 5 x VPN IPsec-tunneler (instanser) med 5 krypteringsmetoder (Des, 3des, Aes128, Aes192, Aes256).

- Gre: Gre-tunnel.

- Pptp, L2tp: Klient/server-tjenester kan køre samtidigt, L2tpv3-understøttelse.

- Zerotier: Zerotier VPN.

- Wireguard: Wireguard VPN-klient og serverunderstøttelse Seriel kommunikationstilstande:
- Tilstande: Konsol, OverIP, Modem (fuld eller delvis kontrol), Modbus RTU Master, Modbus Gateway, Ntrip-klient (planlagt) Modbus TCP Slave:
- ID-filtrering: Svar på ét ID i intervallet eller ethvert.

- Tillad fjernadgang: Tillad adgang via WAN.

- Brugerdefinerede registre: Modbus TCP brugerdefineret registerblok, som giver mulighed for at læse/skrive til en fil inde i routeren og kan bruges til at udvide Modbus TCP Slave-funktionalitet Modbus TCP Master:
- Understøttede funktioner: 01, 02, 03, 04, 05, 06, 15, 16.

- Understøttede dataformater: 8 bit: Int, Uint.

16 bit: Int, Uint (MSB eller LSB først).

32 bit: Float, Int, Uint (ABCD (Big-Endian), DCBA (Little-Endian), CDAB, BADC), Hex, Ascii Modbus RTU Master:
- Understøttede baudrater: Fra 300 til 115200.

- Understøttede funktioner: 01, 02, 03, 04, 05, 06, 15, 16.

- Understøttede dataformater: 8 bit: Int, Uint.

16 bit: Int, Uint (MSB eller LSB først).

32 bit: Float, Int, Uint (ABCD (Big-Endian), DCBA (Little-Endian), CDAB, BADC), Hex, Ascii.

- Antal databits: Fra 5 til 8. - Antal Stopbits: 1 eller 2
Mqtt Gateway:
- Gateway: Tillader afsendelse af kommandoer og modtagelse af data fra Modbus Master via Mqtt Broker
Dnp3:
- Understøttede tilstande: Tcp Master, Dnp3 Outstation, Rtu Master
Data til server:
- Protokoller: Http(S), Mqtt, Azure Mqtt, Kinesis
Overvågning & Management:
- Web UI: Http/Https, Status, Konfiguration, Fw Update, Cli, Fejlfinding, System Log, Kernel Log.

- Fota: Firmwareopdatering fra server, automatisk notifikation.

- Ssh: Ssh (V1, V2).

- Sms: Sms Status, Sms Konfiguration, Send/Læs Sms via Http Post/Get.

- Opkald: Genstart, Status, Mobildata Til/Fra, Output Til/Fra, Besvar/Læg på med en timer.

- Tr-069: Openacs, Easycwmp, Acslite, Tgem, Libreacs, Genieacs, Freeacs, Libcwmp, Friendly Tech, Avsystem.

- Mqtt: Mqtt Broker, Mqtt Publisher.

- Json-Rpc: Management Api Over Http/Https.

- Modbus: Modbus Tcp Status/Control.

- Rms: Teltonika Remote Management System (Rms)
Iot Platforme:
- Cloud Of Things: Tillader overvågning af: Enhedsdata, Mobildata, Netværksinfo, Tilgængelighed.

- Thingworx: Tillader overvågning af: Wan Type, Wan Ip Mobiloperatørnavn, Mobil Signalstyrke, Mobil Netværkstype.

- Cumulocity: Tillader overvågning af: Enhedsmodel, Revision og Serienummer, Mobil Cell Id, Iccid, Imei, Forbindelsestype, Operatør, Signalstyrke, Wan Type og Ip.

- Azure Iot Hub: Kan sende Enheds Ip, Antal Bytes Sendt/Modtaget/ 3g Forbindelsestilstand, Netværkslinktilstand, Imei, Iccid, Model, Producent, Serienummer, Revision, Imsi, Sim Tilstand, Pin Tilstand, Gsm Signal, Wcdma Rscp Wcdma Ec/Io, Lte Rsrp, Lte Sinr, Lte Rsrq, Cell Id, Operatør, Operatørnummer, Forbindelsestype, Temperatur, Pin Count til Azure Iot Hub Server
Systemkarakteristika:
- Cpu: Arm Cortex-A7 1.2 Ghz Cpu.

- Ram: 128 Mb (50 Mb Tilgængelig For Userspace).

- Flash.
Storage: 512 Mb (200 Mb Tilgængelig For Userspace)
Firmware / Konfiguration:
- Web UI: Opdater Fw Fra Fil, Tjek Fw På Server, Konfigurationsprofiler, Konfigurationsbackup.

- Fota: Opdater Fw/Konfiguration Fra Server.

- Rms: Opdater Fw/Konfiguration For Flere Enheder.

- Behold Indstillinger: Opdater Fw Uden At Miste Nuværende Konfiguration
Firmware Tilpasning:
- Operativsystem: Rutos (Openwrt Baseret Linux Os).

- Understøttede Sprog: Busybox Shell, Lua, C, C++.

- Udviklingsværktøjer: Sdk Pakke Med Byggemiljø Leveret
Input/Output:
- Konfigurerbar I/O: 2 X Konfigurerbare Inputs/Outputs.

Digital Input 0. - 5 V detekteret som logisk lav, 8.

- 30 V detekteret som logisk høj.

Åben kollektorudgang, maks. udgang 30 V, 300 Ma.

- Udgangskontrol: Http Post/Get, tidsplan.

- Begivenheder: Sms, e-mail.

- I/O Juggler: Giver mulighed for at indstille visse I/O-betingelser for at starte en begivenhed.

Strøm: - Konnektor: 4-benet industriel DC-strømstik.

- Indgangsspændingsområde: 9.

- 30 Vdc (4-benet industriel stik), beskyttelse mod omvendt polaritet, overspændingsbeskyttelse >33 Vdc 10us maks.

- Strømforbrug: - Rs485: 1x6-benet terminalblok til 2-leder eller 4-leder interface.

- I/O´er: 2 x konfigurerbare I/O-ben på 4-benet strømstik.

- Usb: 1 x virtuelt netværksinterface via Micro Usb.

- Status-LED´er: 3 x status-LED´er for forbindelsestype, 5 x LED´er for forbindelsesstyrke, 1 x strøm-LED.

- Sim: 1 x Sim-slot (Mini Sim.

- 2ff), 1.8 V/3 V.

Strøm: 4-benet strømstik med 2 x konfigurerbare digitale indgange/udgange.

- Antenne: 1 x Sma til Lte.

- Reset: Genstart/Brugerstandard reset/Fabriksreset knap Fysisk: - Kabinetmateriale: Aluminiumshus.

- Dimensioner (B x H x D): 74.5x25 x 64.4 mm.

- Vægt: 130 G.

- Monteringsmuligheder: Bund og sidevejs Din-skinne, flad overflade Driftsmiljø: - Driftstemperatur: -40 °C til 75 °C.

- Driftsfugtighed: 10 % til 90 % ikke-kondenserende.

- Indtrængningsbeskyttelsesgrad: Ip30 Regulatoriske & typegodkendelser: - Regulatorisk: Ce/Red, Eac, Rohs, Weee Emi: - Standarder: Udkast Etsi En 301 489-1 V2.2.0, Udkast En 301 489-19 V2.1.0, Udkast Etsi En 301 489-52 V1.1.0.

- Esd: En 61000-4-2:2009.

- Rs: En 61000-4-3:2006 + A1:2008 + A2:2010.

- Eft: En 61000-4-4:2012.

- Overspændingsbeskyttelse: En 61000-4-5:2014.

- Cs: En 61000-4-6:2014.

- Dip: En 61000-4-11:2004 Rf: - Standarder: En 300 511 V12.5.1, Etsi En 301 908-1 V11.1.1, Etsi En 301 908-2 V11.1.2, Etsi En 301 908-13 V11.1.2.
