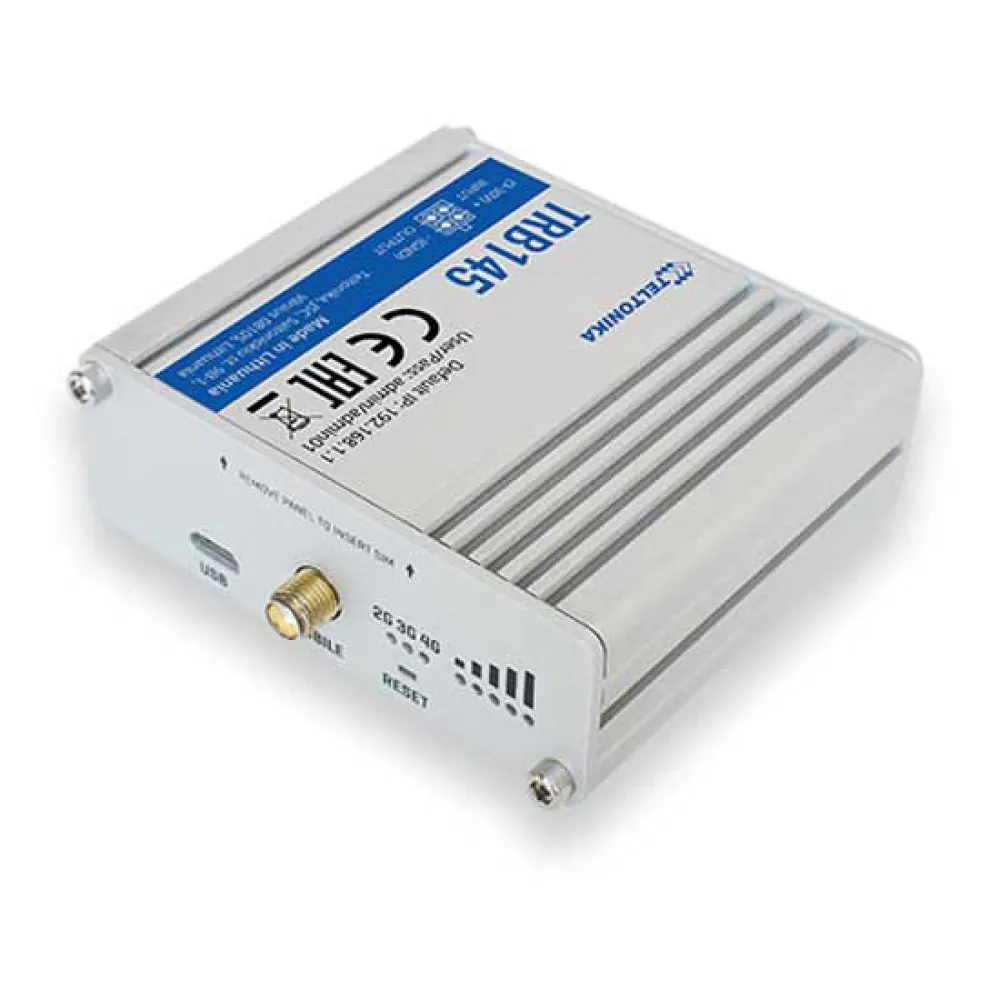

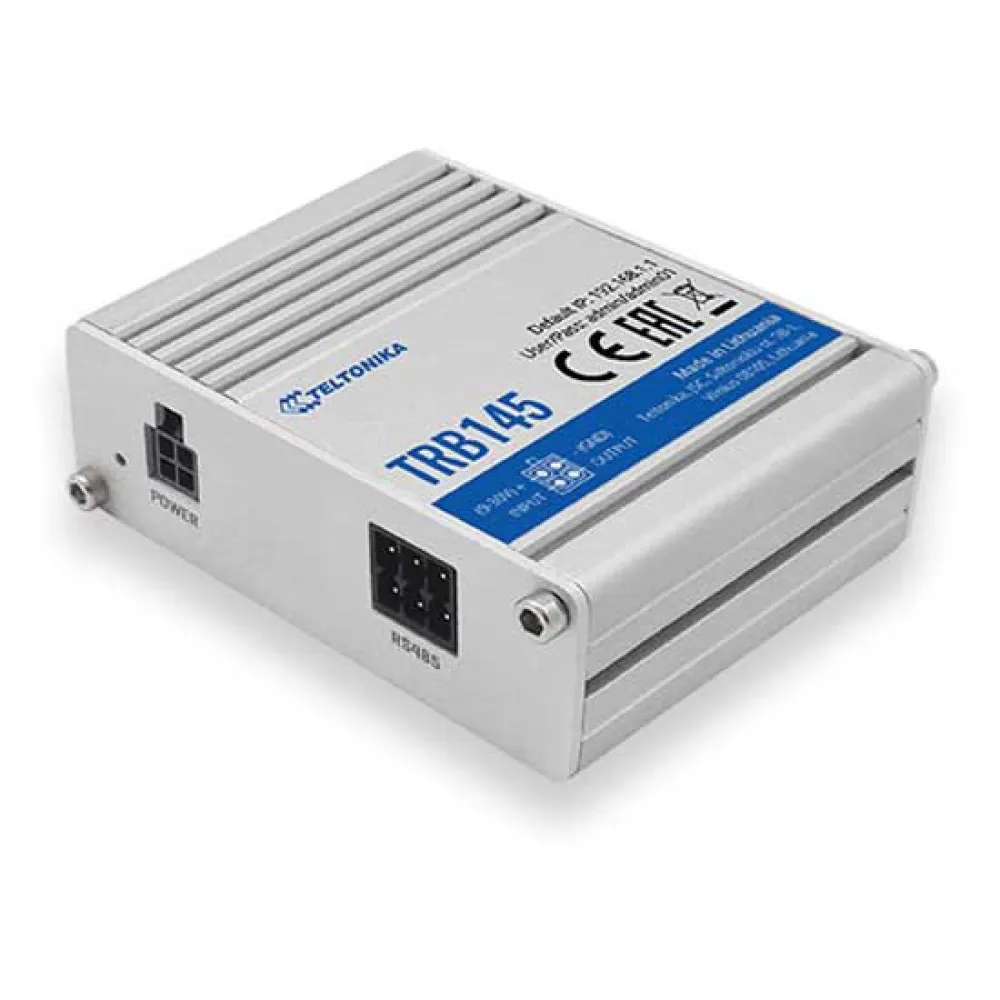

Teltonika Router TRB145

Enchufe UE.

Trb145 es una pasarela LTE Cat 1 de misión crítica, equipada con interfaz RS485.

- Su diseño compacto y fácil instalación hacen que esta pasarela sea perfecta para aplicaciones donde un único dispositivo debe ser controlado remotamente a través de la interfaz serial RS485.

- Al igual que el resto de los productos TRB, el TRB145 está diseñado para ser utilizado en aplicaciones industriales.

Por lo tanto, tiene una amplia gama de características de software, como control por SMS, firewall, Open VPN, IPsec, el sistema de gestión remota de Teltonika Networks (RMS) y soporte FOTA.

Características:

Conectividad: - 4G/LTE (Cat 1), 3G, 2G Durabilidad: - Carcasa robusta de aluminio Puertos seriales: - Equipado con RS485 para comunicación serial 9-30V: - Amplio rango de voltajes de alimentación soportados Compacto: - Tamaño pequeño, fácil instalación RMS: - Compatible con el sistema de gestión remota de Teltonika.

Especificaciones:

Móvil: - Módulo móvil: 4G (LTE).

- Cat 1 hasta 10 Mbps, 3G.

- Hasta 42 Mbps, 2G.

- Hasta 236.8 Kbps.

- Estado: Intensidad de la señal (RSSI), SINR, RSRP, RSRQ, Ec/Io, RSCP Bytes enviados/recibidos, Banda conectada, IMSI, ICCID.

- SMS/Llamada: Estado del SMS, Configuración del SMS, Enviar/Leer SMS vía HTTP POST/GET, Email a SMS, SMS a Email, SMS a HTTP, SMS a SMS, SMS programado, Autorespuesta SMS, Utilidades de llamada.

- USSD: Soporta el envío y la lectura de mensajes de datos de servicio suplementario no estructurados.

- Lista Negra/Blanca: Lista Negra/Blanca de Operadores.

- Gestión de Banda: Bloqueo de Banda, Visualización del Estado de la Banda Utilizada.

- APN: APN Automático.

- Bridge: Conexión directa (Bridge) entre el ISP móvil y el dispositivo en la LAN.

- Passthrough: La pasarela asigna su dirección IP WAN móvil a otro dispositivo en la LAN.

- Pdn Múltiple: Posibilidad de utilizar diferentes PDNs para múltiples accesos y servicios de red (Opcional).

Red: - Enrutamiento: Enrutamiento Estático.

- Protocolos de Red: TCP, UDP, IPv4, IPv6, ICMP, NTP, DNS, HTTP, HTTPS, SMTP, SSL V3, TLS, PPP, SSH, DHCP, SNMP, MQTT.

- Monitorización de la Conexión: Reinicio por Ping, Reinicio por Wget, Reinicio Periódico, LCP e ICMP para la Inspección del Enlace.

- Firewall: Reenvío de Puertos, Reglas de Tráfico, Reglas Personalizadas.

- DHCP: Asignación de IP Estática y Dinámica.

- QoS / Gestión Inteligente de Colas (SQM) (Planificado): Colas de Prioridad de Tráfico por Origen/Destino, Servicio, Protocolo o Puerto.

- DDNS: Compatible con >25 proveedores de servicios, otros pueden ser configurados manualmente. - Sshfs: Posibilidad de montar un sistema de archivos remoto a través del protocolo SSH.

Seguridad: - Autenticación: Clave precompartida, certificados digitales, certificados X.509.

- Firewall: Las reglas de firewall preconfiguradas se pueden habilitar a través de la interfaz web, configuración ilimitada del firewall a través de la CLI.

NAT.

NAT-T.

- Prevención de ataques: Prevención de DDoS (protección contra inundaciones SYN, prevención de ataques SSH, prevención de ataques HTTP/HTTPS), prevención de escaneo de puertos (SYN-FIN, SYN-RST, X-Mas, banderas nulas, ataques de escaneo FIN).

- Control de cuota móvil: Establecer límites de datos personalizados para la tarjeta SIM.

- Filtro web: Lista negra para bloquear sitios web no deseados, lista blanca para especificar solo los sitios permitidos.

- Control de acceso: Control de acceso flexible de paquetes TCP, UDP, ICMP, filtro de direcciones MAC VPN: - OpenVPN: Múltiples clientes y un servidor pueden ejecutarse simultáneamente, 12 métodos de cifrado.

- Cifrado OpenVPN: Des-Cbc, Rc2-Cbc, Des-Ede-Cbc, Des-Ede3-Cbc, Desx-Cbc, Bf-Cbc, Rc2-40-Cbc, Cast5-Cbc, Rc2-64-Cbc, Aes-128-Cbc, Aes-192-Cbc, Aes-256-Cbc.

- IPsec: Ikev1, Ikev2, admite hasta 5 túneles VPN IPsec (instancias), con 5 métodos de cifrado (Des, 3des, Aes128, Aes192, Aes256).

- GRE: Túnel GRE.

- PPTP, L2TP: Los servicios de cliente/servidor pueden ejecutarse simultáneamente, compatibilidad con L2TPv3.

- Zerotier: Zerotier VPN.

- Wireguard: Compatibilidad con cliente y servidor Wireguard VPN Modos de comunicación en serie: - Modos: Consola, OverIP, Módem (control total o parcial), Modbus RTU Maestro, Modbus Gateway, Cliente Ntrip (planificado) Modbus TCP Esclavo: - Filtrado de ID: Responder a una ID en el rango o cualquiera.

- Permitir acceso remoto: Permitir el acceso a través de WAN.

- Registros personalizados: Bloque de registro personalizado Modbus TCP, que permite leer/escribir en un archivo dentro del enrutador y se puede utilizar para extender la funcionalidad del esclavo Modbus TCP Modbus TCP Maestro: - Funciones admitidas: 01, 02, 03, 04, 05, 06, 15, 16.

- Formatos de datos admitidos: 8 bits: Int, Uint.

16 bits: Int, Uint (MSB o LSB primero).

32 bits: Float, Int, Uint (ABCD (Big-Endian), DCBA (Little-Endian), CDAB, BADC), Hex, Ascii Modbus RTU Maestro: - Velocidades de baudios admitidas: De 300 a 115200.

- Funciones admitidas: 01, 02, 03, 04, 05, 06, 15, 16.

- Formatos de datos admitidos: 8 bits: Int, Uint.

16 bits: Int, Uint (MSB o LSB primero).

32 bits: Float, Int, Uint (ABCD (Big-Endian), DCBA (Little-Endian), CDAB, BADC), Hex, Ascii.

- Número de bits de datos: De 5 a 8. - Número de bits de parada: 1 o 2 Pasarela Mqtt: - Pasarela: Permite enviar comandos y recibir datos del maestro Modbus a través del broker Mqtt Dnp3: - Modos soportados: Maestro Tcp, Estación remota Dnp3, Maestro Rtu Datos al servidor: - Protocolos: Http(S), Mqtt, Azure Mqtt, Kinesis Monitorización y gestión: - Interfaz de usuario web: Http/Https, Estado, Configuración, Actualización de FW, Cli, Solución de problemas, Registro del sistema, Registro del kernel.

- Fota: Actualización de firmware desde el servidor, Notificación automática.

- Ssh: Ssh (V1, V2).

- Sms: Estado de Sms, Configuración de Sms, Enviar/Leer Sms a través de Http Post/Get.

- Llamada: Reinicio, Estado, Datos móviles On/Off, Salida On/Off, Responder/Colgar con un temporizador.

- Tr-069: Openacs, Easycwmp, Acslite, Tgem, Libreacs, Genieacs, Freeacs, Libcwmp, Friendly Tech, Avsystem.

- Mqtt: Broker Mqtt, Publicador Mqtt.

- Json-Rpc: Api de gestión sobre Http/Https.

- Modbus: Estado/Control Modbus Tcp.

- Rms: Sistema de gestión remota de Teltonika (Rms) Plataformas Iot: - Cloud Of Things: Permite la monitorización de: Datos del dispositivo, Datos móviles, Información de la red, Disponibilidad.

- Thingworx: Permite la monitorización de: Tipo de Wan, Nombre del operador móvil Ip Wan, Intensidad de la señal móvil, Tipo de red móvil.

- Cumulocity: Permite la monitorización de: Modelo del dispositivo, Revisión y número de serie, Id de celda móvil, Iccid, Imei, Tipo de conexión, Operador, Intensidad de la señal, Tipo de Wan e Ip.

- Azure Iot Hub: Puede enviar Ip del dispositivo, Número de bytes enviados/recibidos/ Estado de la conexión 3g, Estado del enlace de red, Imei, Iccid, Modelo, Fabricante, Serie, Revisión, Imsi, Estado de la Sim, Estado del Pin, Señal Gsm, Wcdma Rscp Wcdma Ec/Io, Lte Rsrp, Lte Sinr, Lte Rsrq, Id de celda, Operador, Número de operador, Tipo de conexión, Temperatura, Conteo de pines al servidor Azure Iot Hub Características del sistema: - Cpu: Cpu Arm Cortex-A7 1.2 Ghz.

- Ram: 128 Mb (50 Mb disponibles para el espacio de usuario).

- Flash.

Almacenamiento: 512 Mb (200 Mb disponibles para el espacio de usuario) Firmware / Configuración: - Interfaz de usuario web: Actualizar Fw desde el archivo, Comprobar Fw en el servidor, Perfiles de configuración, Copia de seguridad de la configuración.

- Fota: Actualizar Fw/Configuración desde el servidor.

- Rms: Actualizar Fw/Configuración para múltiples dispositivos.

- Mantener la configuración: Actualizar Fw sin perder la configuración actual Personalización del firmware: - Sistema operativo: Rutos (Sistema operativo Linux basado en Openwrt).

- Idiomas soportados: Busybox Shell, Lua, C, C++.

- Herramientas de desarrollo: Paquete Sdk con entorno de construcción proporcionado Entrada/Salida: - E/S configurable: 2 X Entradas/Salidas configurables.

Entrada digital 0. - 5 V Detectado como Lógico Bajo, 8.

- 30 V Detectado como Lógico Alto.

Salida de Colector Abierto, Salida Máxima 30 V, 300 Ma.

- Control de Salida: Http Post/Get, Programación.

- Eventos: Sms, Email.

- I/O Juggler: Permite Establecer Ciertas Condiciones de E/S para Iniciar un Evento.

Alimentación:
- Conector: Conector de Alimentación de CC Industrial de 4 Pines.

- Rango de Voltaje de Entrada: 9.

- 30 Vdc (Conector Industrial de 4 Pines), Protección contra Polaridad Inversa, Protección contra Sobretensiones >33 Vdc 10us Máx.

- Consumo de Energía:
- Rs485: 1 Bloque de Terminales de 6 Pines para Interfaz de 2 o 4 Hilos.

- E/S: 2 Pines de E/S Configurables en el Conector de Alimentación de 4 Pines.

- Usb: 1 Interfaz de Red Virtual a Través de Micro Usb.

- Leds de Estado: 3 Leds de Estado del Tipo de Conexión, 5 Leds de Intensidad de la Conexión, 1 Led de Alimentación.

- Sim: 1 Ranura Sim (Mini Sim.

- 2ff), 1.8 V/3 V.

Alimentación: Conector de Alimentación de 4 Pines con 2 Entradas/Salidas Digitales Configurables.

- Antena: 1 X Sma para Lte.

- Reset: Botón Físico de Reinicio/Reinicio Predeterminado del Usuario/Reinicio de Fábrica
Físico:
- Material de la Carcasa: Carcasa de Aluminio.

- Dimensiones (An X Al X Pr): 74.5 X 25 X 64.4 Mm.

- Peso: 130 G.

- Opciones de Montaje: Riel Din Inferior y Lateral, Superficie Plana
Entorno Operativo:
- Temperatura de Funcionamiento: -40 °C a 75 °C.

- Humedad de Funcionamiento: 10 % a 90 % Sin Condensación.

- Grado de Protección: Ip30
Aprobaciones Regulatorias y de Tipo:
- Regulatorio: Ce/Red, Eac, Rohs, Weee
Emi:
- Estándares: Draft Etsi En 301 489-1 V2.2.0, Draft En 301 489-19 V2.1.0, Draft Etsi En 301 489-52 V1.1.0.

- Esd: En 61000-4-2:2009.

- Rs: En 61000-4-3:2006 + A1:2008 + A2:2010.

- Eft: En 61000-4-4:2012.

- Protección contra Sobretensiones: En 61000-4-5:2014.

- Cs: En 61000-4-6:2014.

- Dip: En 61000-4-11:2004
Rf:
- Estándares: En 300 511 V12.5.1, Etsi En 301 908-1 V11.1.1, Etsi En 301 908-2 V11.1.2, Etsi En 301 908-13 V11.1.2.
