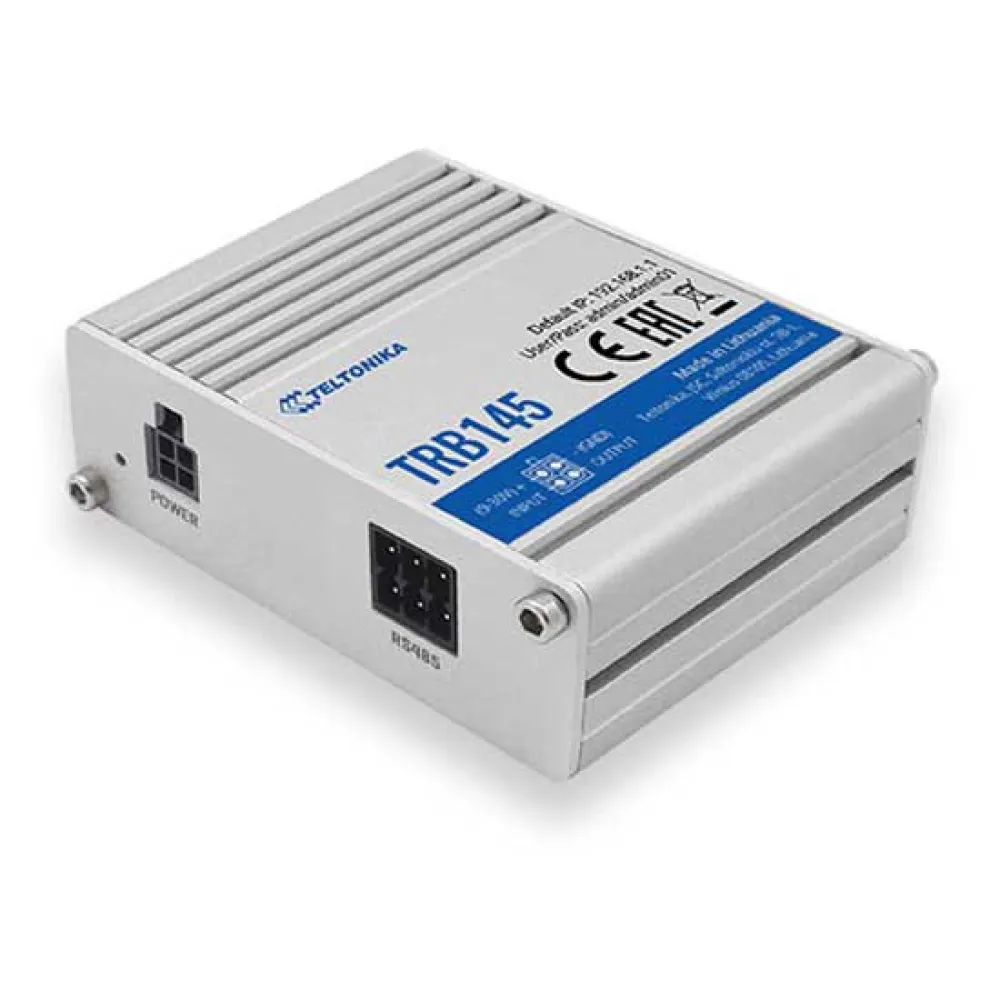

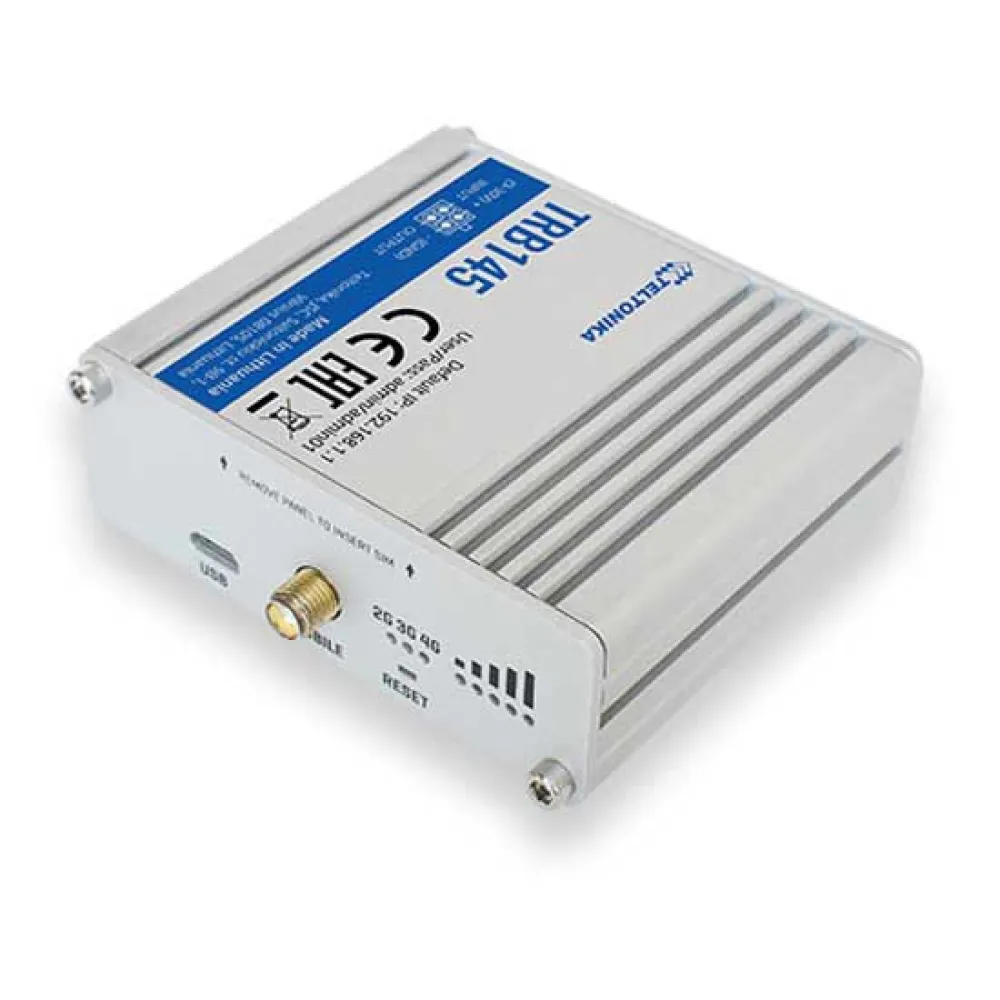

Teltonika TRB145 reititin

EU-pistoke.

TRB145 on kriittisiin tehtäviin suunniteltu LTE Cat 1 -yhdyskäytävä, joka on varustettu RS485-liitännällä.

- Kompakti muotoilu ja helppo asennus tekevät tästä yhdyskäytävästä täydellisen sovelluksiin, joissa yksittäistä laitetta on ohjattava etänä RS485-sarjaliitännän kautta.

- Kuten muutkin TRB-tuotteet, TRB145 on suunniteltu käytettäväksi teollisissa sovelluksissa.

Siksi siinä on laaja valikoima ohjelmisto-ominaisuuksia, kuten SMS-ohjaus, palomuuri, OpenVPN, IPSec, Teltonika Networks Remote Management System (RMS) ja FOTA-tuki.

Ominaisuudet:

Yhteydet: - 4G/LTE (Cat 1), 3G, 2G
Kestävyys: - Kestävä alumiinikotelo
Sarjaportit: - Varustettu RS485:llä sarjaviestintää varten
9-30V: - Laaja valikoima tuettuja virtalähteen jännitteitä
Kompaktius: - Pieni koko, helppo asennus
RMS: - Yhteensopiva Teltonika Remote Management Systemin kanssa.

Tekniset tiedot:

Mobiili: - Mobiilimoduuli: 4G (LTE).

- Cat 1 jopa 10 Mbps, 3G.

- Jopa 42 Mbps, 2G.

- Jopa 236.8 Kbps.

- Tila: Signaalin voimakkuus (RSSI), SINR, RSRP, RSRQ, Ec/Io, RSCP Lähetetyt/vastaanotetut tavut, Yhdistetty taajuus, IMSI, ICCID.

- SMS/Puhelu: SMS-tila, SMS-määritys, Lähetä/lue SMS HTTP POST/GET:n kautta, Sähköposti SMS:ksi, SMS sähköpostiksi, SMS HTTP:ksi, SMS SMS:ksi, Ajastettu SMS, SMS-automaattivastaus, Puhelutyökalut.

- USSD: Tukee Unstructured Supplementary Service Data -viestien lähettämistä ja lukemista.

- Musta/Valkoinen lista: Operaattorin musta/valkoinen lista.

- Taajuusalueen hallinta: Taajuusalueen lukitus, Käytetyn taajuusalueen tilanäyttö.

- APN: Automaattinen APN.

- Silta: Suora yhteys (silta) mobiili-ISP:n ja laitteen välillä LAN:ssa.

- Läpivienti: Yhdyskäytävä määrittää mobiili-WAN-IP-osoitteensa toiselle laitteelle LAN:ssa.

- Useita PDN:iä: Mahdollisuus käyttää eri PDN:iä useille verkkoyhteyksille ja -palveluille (valinnainen).

Verkko: - Reititys: Staattinen reititys.

- Verkkoprotokollat: TCP, UDP, IPv4, IPv6, ICMP, NTP, DNS, HTTP, HTTPS, SMTP, SSL V3, TLS, PPP, SSH, DHCP, SNMP, MQTT.

- Yhteyden valvonta: Ping-uudelleenkäynnistys, Wget-uudelleenkäynnistys, Määräaikainen uudelleenkäynnistys, LCP ja ICMP linkin tarkastukseen.

- Palomuuri: Porttiohjaukset, Liikennesäännöt, Mukautetut säännöt.

- DHCP: Staattinen ja dynaaminen IP-osoitteen varaus.

- QoS / Smart Queue Management (SQM) (Suunnitteilla): Liikenteen priorisointi lähteen/kohteen, palvelun, protokollan tai portin mukaan.

- DDNS: Tuetaan >25 palveluntarjoajaa, muita voidaan määrittää manuaalisesti. - Sshfs: Mahdollisuus liittää etäinen tiedostojärjestelmä SSH-protokollan kautta.

Turvallisuus:
- Todennus: Jaettu salausavain, digitaaliset varmenteet, X.509-varmenteet.

- Palomuuri: Esiasetetut palomuurisäännöt voidaan ottaa käyttöön web-käyttöliittymän kautta, rajoittamaton palomuurin konfigurointi komentoriviltä.

Nat.

Nat-T.

- Hyökkäysten esto: DDoS-hyökkäysten esto (Syn Flood -suojaus, SSH-hyökkäysten esto, HTTP/HTTPS-hyökkäysten esto), porttiskannauksen esto (Syn-Fin, Syn-Rst, X-Mas, Null Flags, Fin Scan -hyökkäykset).

- Mobiilidatan käytön hallinta: Aseta mukautettuja datarajoituksia SIM-kortille.

- Websuodatin: Musta lista ei-toivottujen verkkosivustojen estämiseen, valkoinen lista vain sallittujen sivustojen määrittämiseen.

- Pääsynhallinta: Joustava TCP-, UDP-, ICMP-pakettien pääsynhallinta, MAC-osoitesuodatin VPN:
- OpenVPN: Useita asiakkaita ja palvelin voivat toimia samanaikaisesti, 12 salaustapaa.

- OpenVPN-salaus: Des-Cbc, Rc2-Cbc, Des-Ede-Cbc, Des-Ede3-Cbc, Desx-Cbc, Bf-Cbc, Rc2-40-Cbc, Cast5-Cbc, Rc2-64-Cbc, Aes-128-Cbc, Aes-192-Cbc, Aes-256-Cbc.

- IPsec: Ikev1, Ikev2, tukee jopa 5 VPN IPsec -tunnelia (instanssia), 5 salaustavalla (Des, 3des, Aes128, Aes192, Aes256).

- Gre: Gre-tunneli.

- Pptp, L2tp: Asiakas-/palvelinpalvelut voivat toimia samanaikaisesti, L2tpv3-tuki.

- Zerotier: Zerotier VPN.

- Wireguard: Wireguard VPN-asiakas ja -palvelintuki Sarjaliikennetilat:
- Tilat: Konsoli, Overip, Modeemi (täysi tai osittainen hallinta), Modbus Rtu Master, Modbus Gateway, Ntrip Client (suunnitteilla) Modbus Tcp Slave:
- ID-suodatus: Vastaa yhteen ID:hen alueella tai mihin tahansa.

- Salli etäkäyttö: Salli pääsy WAN:in kautta.

- Mukautetut rekisterit: Modbus TCP -mukautettu rekisterilohko, jonka avulla voidaan lukea/kirjoittaa tiedosto reitittimen sisällä, ja jota voidaan käyttää Modbus TCP Slave -toiminnallisuuden laajentamiseen Modbus TCP Master:
- Tuetut toiminnot: 01, 02, 03, 04, 05, 06, 15, 16.

- Tuetut datamuodot: 8 bittiä: Int, Uint.

16 bittiä: Int, Uint (Msb tai Lsb ensin).

32 bittiä: Float, Int, Uint (Abcd (Big-Endian), Dcba (Little-Endian), Cdab, Badc), Hex, Ascii Modbus Rtu Master:
- Tuetut tiedonsiirtonopeudet: 300 - 115200.

- Tuetut toiminnot: 01, 02, 03, 04, 05, 06, 15, 16.

- Tuetut datamuodot: 8 bittiä: Int, Uint.

16 bittiä: Int, Uint (Msb tai Lsb ensin).

32 bittiä: Float, Int, Uint (Abcd (Big-Endian), Dcba (Little-Endian), Cdab, Badc), Hex, Ascii.

- Datan bittien määrä: 5 - 8. - Pysäytysbittien määrä: 1 tai 2
Mqtt-yhdyskäytävä:
- Yhdyskäytävä: Mahdollistaa komentojen lähettämisen ja datan vastaanottamisen Modbus Masterilta Mqtt-välittäjän kautta
Dnp3:
- Tuetut tilat: Tcp Master, Dnp3 Outstation, Rtu Master
Data palvelimelle:
- Protokollat: Http(S), Mqtt, Azure Mqtt, Kinesis
Valvonta ja hallinta:
- Web-käyttöliittymä: Http/Https, Tila, Konfiguraatio, Laiteohjelmistopäivitys, Cli, Vianmääritys, Järjestelmäloki, Kernel-loki.

- Fota: Laiteohjelmistopäivitys palvelimelta, automaattinen ilmoitus.

- Ssh: Ssh (V1, V2).

- Sms: Sms-tila, Sms-konfiguraatio, Sms-viestien lähetys/luku Http Post/Get -menetelmällä.

- Puhelu: Uudelleenkäynnistys, Tila, Mobiilidata päälle/pois, Lähtö päälle/pois, Vastaus/Lopetus ajastimella.

- Tr-069: Openacs, Easycwmp, Acslite, Tgem, Libreacs, Genieacs, Freeacs, Libcwmp, Friendly Tech, Avsystem.

- Mqtt: Mqtt-välittäjä, Mqtt-julkaisija.

- Json-Rpc: Hallintarajapinta Http/Https:n kautta.

- Modbus: Modbus Tcp -tila/ohjaus.

- Rms: Teltonika Remote Management System (Rms)
Iot-alustat:
- Cloud Of Things: Mahdollistaa seuraavien tietojen valvonnan: Laitteen data, Mobiilidata, Verkkotiedot, Saatavuus.

- Thingworx: Mahdollistaa seuraavien tietojen valvonnan: Wan-tyyppi, Wan-ip, Mobiilioperaattorin nimi, Mobiilisignaalin voimakkuus, Mobiiliverkon tyyppi.

- Cumulocity: Mahdollistaa seuraavien tietojen valvonnan: Laitteen malli, Revisio ja sarjanumero, Mobiilisolun tunnus, Iccid, Imei, Yhteystyyppi, Operaattori, Signaalin voimakkuus, Wan-tyyppi ja Ip.

- Azure Iot Hub: Voi lähettää laitteen Ip:n, Lähetettyjen/vastaanotettujen tavujen määrän/ 3g-yhteyden tilan, Verkkoyhteyden tilan, Imei:n, Iccid:n, Mallin, Valmistajan, Sarjanumeron, Revision, Imsi:n, Sim-tilan, Pin-tilan, Gsm-signaalin, Wcdma Rscp Wcdma Ec/Io, Lte Rsrp, Lte Sinr, Lte Rsrq, Solun tunnuksen, Operaattorin, Operaattorin numeron, Yhteystyypin, Lämpötilan, Pin-määrän Azure Iot Hub -palvelimelle
Järjestelmän ominaisuudet:
- Cpu: Arm Cortex-A7 1.2 Ghz Cpu.

- Ram: 128 Mb (50 Mb käyttäjätilalle).

- Flash.
Storage: 512 Mb (200 Mb käyttäjätilalle)
Laiteohjelmisto / Konfiguraatio:
- Web-käyttöliittymä: Päivitä laiteohjelmisto tiedostosta, Tarkista laiteohjelmisto palvelimelta, Konfiguraatioprofiilit, Konfiguraation varmuuskopiointi.

- Fota: Päivitä laiteohjelmisto/konfiguraatio palvelimelta.

- Rms: Päivitä laiteohjelmisto/konfiguraatio useille laitteille.

- Säilytä asetukset: Päivitä laiteohjelmisto menettämättä nykyistä konfiguraatiota
Laiteohjelmiston mukauttaminen:
- Käyttöjärjestelmä: Rutos (Openwrt-pohjainen Linux Os).

- Tuetut kielet: Busybox Shell, Lua, C, C++.

- Kehitystyökalut: Sdk-paketti, jossa on mukana kehitysympäristö
Tulo/Lähtö:
- Konfiguroitava I/O: 2 X Konfiguroitavaa tuloa/lähtöä.

Digitaalinen tulo 0. - 5 V havaittu logiikan matalana, 8.

- 30 V havaittu logiikan korkeana.

Avoin kollektorilähtö, maksimilähtö 30 V, 300 mA.

- Lähdön ohjaus: Http Post/Get, aikataulu.

- Tapahtumat: Sms, sähköposti.

- I/O-juggleri: Mahdollistaa tiettyjen I/O-ehtojen asettamisen tapahtuman käynnistämiseksi.

Virta:- Liitin: 4-nastainen teollinen DC-virtaliitin.

- Tulojännitealue: 9.

- 30 Vdc (4-nastainen teollinen liitin), käänteisen polariteetin suojaus, ylijännitesuojaus >33 Vdc 10us Max.

- Virrankulutus:- Rs485: 1 X 6-nastainen riviliitin 2-johtimiselle tai 4-johtimiselle liitännälle.

- I/O:t: 2 X konfiguroitavaa I/O-nastaa 4-nastaisessa virtaliittimessä.

- Usb: 1 X virtuaalinen verkkoliitäntä Micro Usb:n kautta.

- Tilan ledit: 3 X yhteyden tyypin tilan ledit, 5 X yhteyden voimakkuuden ledit, 1x virran merkkivalo.

- Sim: 1 X Sim-korttipaikka (Mini Sim.

- 2ff), 1.8 V/3 V.

Virta: 4-nastainen virtaliitin, jossa 2 X konfiguroitavaa digitaalista tuloa/lähtöä.

- Antenni: 1 X Sma Lte:lle.

- Reset: Uudelleenkäynnistys/Käyttäjän oletusasetusten palautus/Tehdasasetusten palautuspainike Fyysinen:- Kotelon materiaali: Alumiinikotelo.

- Mitat (L X K X S): 74.5 X 25 X 64.4 Mm.

- Paino: 130 G.

- Asennusvaihtoehdot: Pohja ja sivut Din-kisko, tasainen pinta Käyttöympäristö:- Käyttölämpötila: -40 °C - 75 °C.

- Käyttökosteus: 10 % - 90 % ei-kondensoituva.

- Kotelointiluokka: Ip30 Säädökset ja tyyppihyväksynnät:- Säädökset: Ce/Red, Eac, Rohs, Weee Emi:- Standardit: Draft Etsi En 301 489-1 V2.2.0, Draft En 301 489-19 V2.1.0, Draft Etsi En 301 489-52 V1.1.0.

- Esd: En 61000-4-2:2009.

- Rs: En 61000-4-3:2006 + A1:2008 + A2:2010.

- Eft: En 61000-4-4:2012.

- Ylijännitesuojaus: En 61000-4-5:2014.

- Cs: En 61000-4-6:2014.

- Dip: En 61000-4-11:2004 Rf:- Standardit: En 300 511 V12.5.1, Etsi En 301 908-1 V11.1.1, Etsi En 301 908-2 V11.1.2, Etsi En 301 908-13 V11.1.2.
