Raymarine Ray90 Sprach

Raymarine´s fest montiertes Ray90 modulares VHF-Funkgerät bringt die Kommunikation zwischen mehreren Stationen auf eine ganz neue Ebene von Leistung, Leistungsfähigkeit und Flexibilität.

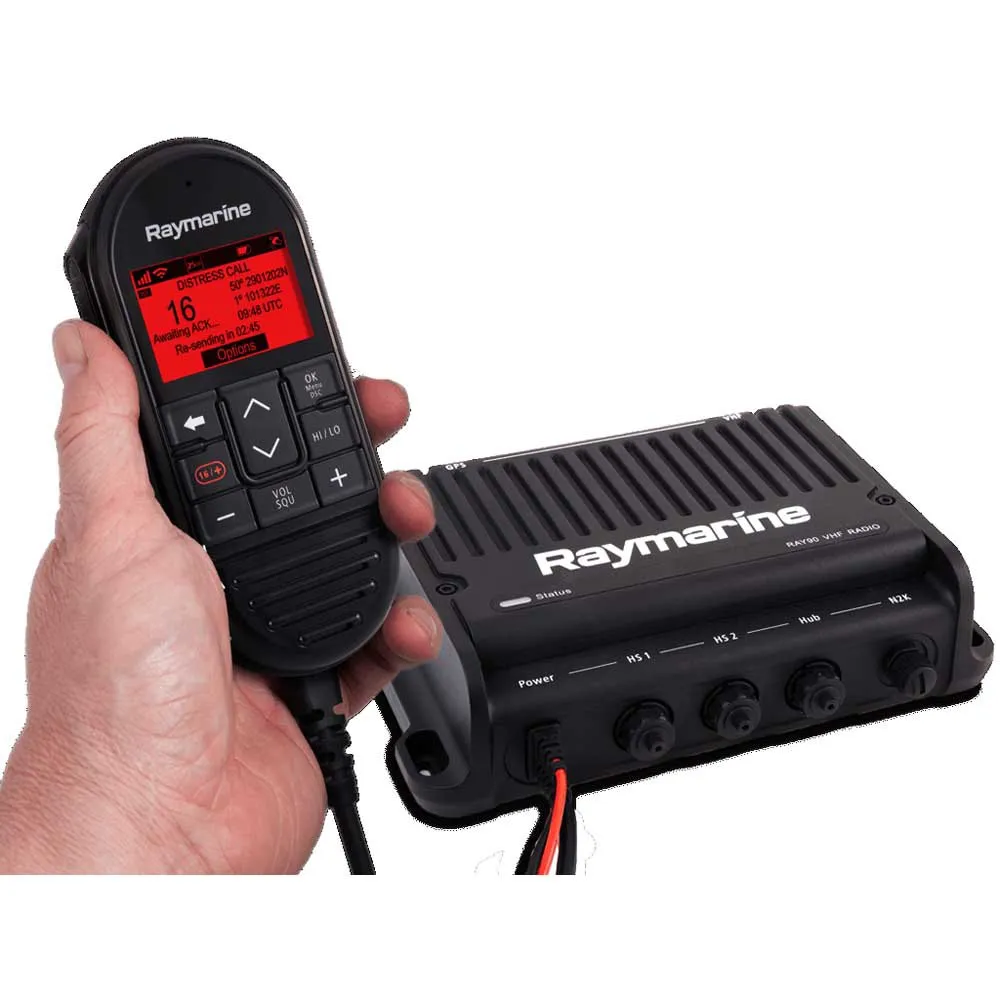

Der Ray90 ist ein Black-Box-Design mit einem Transceiver, der unsichtbar bleibt, während das ergonomische RayMic-Handset und der Fernlautsprecher die volle Kontrolle über das Funkgerät mit kristallklarem Audio bieten.

Schlüsselfunktionen:

- Black-Box, mehrstationenfähiges VHF-Funkgerät.

- NEU.

- Drahtloses Handset und aktiver Lautsprecher erhältlich.

- Verkabeltes Handset und passiver Lautsprecher inklusive.

- Erweiterbar auf 2 Handsets.

- Eingebautes Megafon und Nebelhorn-Generator.

- Optionales externes GPS Simple NMEA2000 und NMEA0183 Netzwerk:

- Der Ray90 ist mit einem leistungsstarken 25-Watt-Sender und hochwertiger Elektronik für eine lange Lebensdauer und überlegene Leistung ausgestattet.

Kanalsuche, Dual-Watch, Tri-Watch und Wetteralarm sind Standard.

Das Class D Digital Selective Calling Funkgerät und das integrierte GPS machen die Einrichtung der fortschrittlichen Sicherheits- und Ruf-Funktionen einfach.

Geben Sie einfach die MMSI-Nummer Ihres Schiffes während der Einrichtung ein und Sie sind bereit loszulegen.

Für den GPS-Betrieb ist die optionale GA150 passive GPS-Antenne erforderlich.

Positionsverfolgung:

- Verwenden Sie die Positionsverfolgungsfunktion des Ray90, um bis zu 5 in der Nähe befindliche DSC-ausgerüstete Schiffe im Auge zu behalten.

Ihre Positionen werden automatisch mit Ihrem Raymarine MFD geteilt.

Behalten Sie andere Boote in Ihrer Reisegruppe im Auge, überwachen Sie interessante Schiffe oder verwalten Sie Ihre lokale Flotte.

In Europa unterstützt der Ray90 das ATIS-System auf befahrbaren Binnengewässern.

Megafon:

- Das eingebaute Megafon des Ray90 sorgt dafür, dass Sie auf dem Deck und im Hafen gehört werden.

Schließen Sie eine optionale Hörner an und machen Sie mit 30 Watt Audio-Ausgang und 2-Wege-Kommunikation auf sich aufmerksam.

Wenn es neblig wird, kann das Megafon auch so eingestellt werden, dass es automatisch die erforderlichen Nebelsignale für Motor- und Segelschiffe in Fahrt und vor Anker abgibt.

Wasserdicht und robust:

- Die Transceiver-Einheit des Ray90 ist aus solidem Aluminium gefertigt, um Schock- und Vibrationsbeständigkeit sowie maximale Wärmeableitung zu gewährleisten.

Die RayMic-Handsets verfügen über eine superhelle Hintergrundbeleuchtung für eine einfache Anzeige unter allen Bedingungen und die übergroßen Tasten bieten einen sicheren Griff mit einfachem Zugang zu häufig verwendeten Funktionen.

Erweitern Sie Ihr System:

Das Ray90-System umfasst 1 verkabeltes RayMic-Handset und ein passives Lautsprecher-Kit.

Erweitern Sie Ihr System mit einem zusätzlichen RayMic-Mobilteil und einem externen Lautsprecher.

Wählen Sie für laute Umgebungen den optionalen aktiven externen Lautsprecher.

Egal wie klein oder groß Ihr Schiff ist, das Ray90 bietet Ihnen die Leistung und Performance, die Sie für die essentielle Kommunikation auf dem Wasser benötigen.

Spezifikationen:

ALLGEMEIN.

Spezifikationen:

- Größe (HxBxT) Hauptgerät:

- Höhe = 63 mm.

- Breite.

- 235 mm max.

- Tiefe 160 mm max. ohne hintere Kabel.

- Gewicht Hauptgerät:

2.6 kg UMWELT:

- Wasserdichtigkeit:

Entspricht IPX6 & IPX7.

- Entspricht EN60945.

- Betriebstemperaturbereich:

-25 °C bis 55 °C.

- Lagertemperaturbereich:

-25 °C bis 70 °C.

- Luftfeuchtigkeit:

bis zu 95 % ELEKTRISCH:

- Kommunikationsschnittstelle:

NMEA 0183 (Version 4.01).

NMEA2000 (Version 3.101).

- Nominale Versorgungsspannung:

12 V DC.

Verpolungs- und Überspannungsschutz:

Wiederaufladbarer Lithium-Ionen-Akku 2000 mAh:

12 V DC.

Verpolungs- und Überspannungsschutz.

- Betriebsspannungsbereich:

9 V DC bis 16 V DC::

9 V DC bis 16 V DC.

- Stromaufnahme:

Weniger als 6 A bei hoher Leistung (13.6 V).

- Standby:

600 mA.

- Empfang:

2 A:

1 A Nennstrom:

Weniger als 6 A bei hoher Leistung (13.6 V).

- Standby:

600 mA.

- Empfang:

2 A.

- Sicherungsanforderungen:

Inline-Sicherung = 1.25 A Thermosicherung = 1.25 A:

- Ladetyp:

Kabelloses induktives Laden SENDER:

- Kanäle:

Alle verfügbaren US-amerikanischen, internationalen und kanadischen VHF-Marinebänder.

- Frequenzbereich:

156.000 - 157.425 MHz.

- 155.500 bis 161.425 MHz Private Kanäle.

- Frequenzstabilität:

+ /.

- 1.5 ppm.

- Kanalabstand:

12.5 kHz.

- Ausgangsleistung:

Hohe Leistung = 25 Watt.

- Niedrige Leistung = 1 Watt.

- Störaussendung:

Besser als -36 dBm bei 25 W (weniger als 0.25 µW).

- Maximale Abweichung:

+/- 5 kHz.

- Antennenanschluss-Impedanz:

50 Ohm typisch EMPFÄNGER:

- Empfängertyp:

Doppelsuperheterodyne.

- Kanäle:

Alle verfügbaren US-amerikanischen, internationalen und kanadischen VHF-Marinebänder.

- Frequenzbereich:

156.000 - 157.425 MHz.

- 155.500 bis 161425 MHz Private Kanäle.

- Drahtlosfrequenz:

- Empfindlichkeit::

Besser als 1 Mikrovolt EMF 20dB SINAD.

- Rauschsperren-Empfindlichkeit:

Weniger als -2 dBµ EMF.

- Brummen & Rauschen:

Besser als -40 dB.

- Audioverzerrung:

Weniger als 10%.

- Empfängerempfindlichkeit:

Entfernung -119 dBm (0.25uV)12 dB SINAD ← Typisch.

- Lokal -110 dBm (0.7uV)12 dB SINAD ← Typisch.

- Selektivität benachbarter Kanäle:

Mehr als 70 dB.

- Störsignalunterdrückung:

Mehr als 70 dB.

- Intermodulationsunterdrückung:

Mehr als 70 dB LAUTSPRECHER (AKTIV & PASSIV):

- Externe passive Lautsprecherleistung:

5W (4Ω) / 2.5W (8Ω) (Passiv):

5W (8Ω) (Aktiv).

- Lautsprecherleistung des Megafons:

24W (4Ω) / 12W (8Ω) GPS:

- Anzahl der Kanäle:

72.

- Kaltstart:

29s.

- Empfindlichkeit des Empfänger-ICs:

-167 dBm (Verfolgung) / -148 dBM (Erfassung).

- GNSS-Kompatibilität:

GPS.

- GLONASS.

- BeiDou.

- SBAS-Kompatibilität:

WAAS.

- EGNOS.

- MSAS.

- Besonderheiten:

Aktive Stör- und Interferenzreduzierung.

- Betriebsfrequenzen:

GPS L1 C/A.

- GLONASS L10F.

- Beidou B1.

- Signalerfassung:

Automatisch.

- Almanach-Aktualisierung:

Automatisch.

- Geodätisches Datum:

WGS-84 (Alternativen über Raymarine MFD verfügbar).

- Aktualisierungsrate:

20 Hz (20 Mal pro Sekunde gleichzeitiges GNSS).

- Positionsgenauigkeit:

Ohne SBAS:

<2.5 Meter in 95 % der Fälle.

- Mit SBAS:

<2 Meter in 95 % der Fälle.
