Raymarine Ray90 A Parlé

Le poste VHF modulaire fixe Ray90 de Raymarine élève les communications multi-stations à un niveau de puissance, de performance et de flexibilité inégalé.

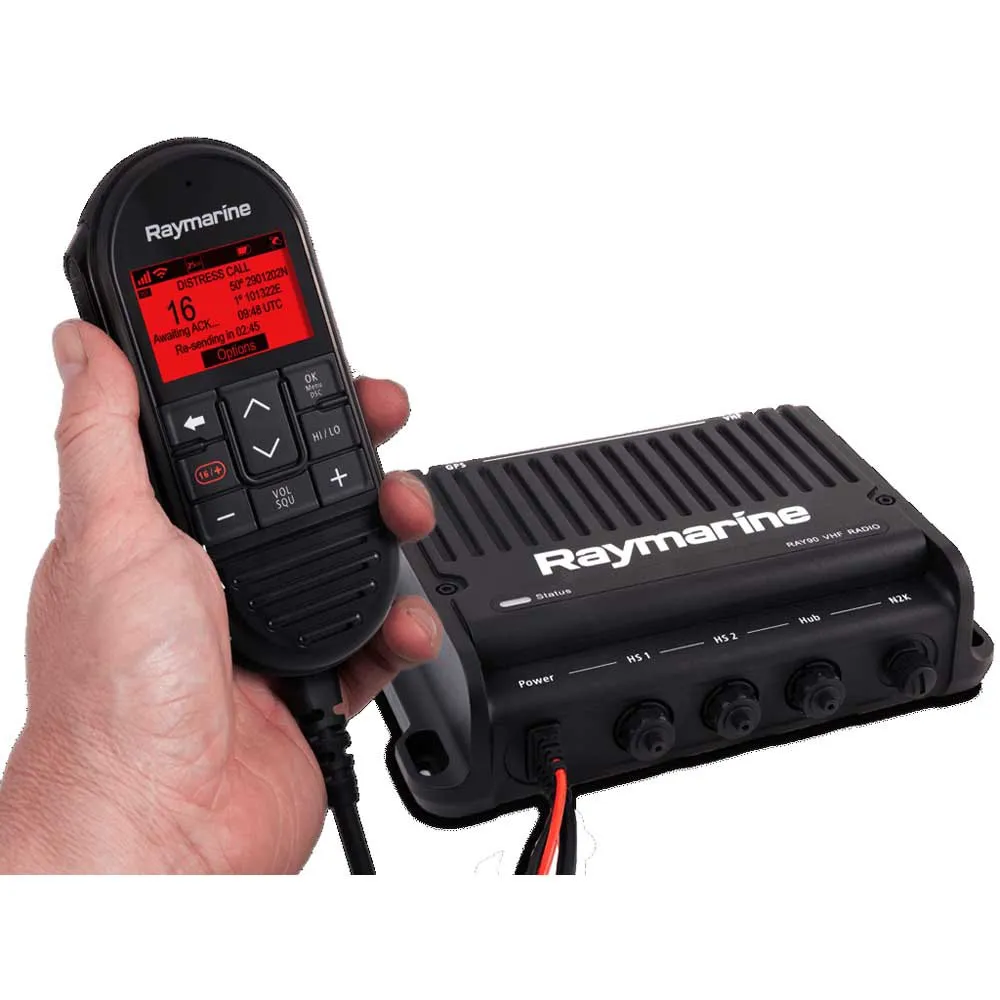

Le Ray90 est conçu en boîtier noir avec un émetteur-récepteur qui se cache hors de vue tandis que le combiné RayMic ergonomique et le haut-parleur à distance offrent un contrôle complet de la radio avec un son cristallin.

Caractéristiques principales:

- Radio VHF multi-stations en boîtier noir.

- NOUVEAU.

- Combiné sans fil et haut-parleur actif disponibles.

- Combiné filaire et haut-parleur passif inclus.

- Extensible à 2 combinés.

- Haut-parleur de mouillage et générateur de signal de brouillard intégrés.

- Réseau NMEA2000 et NMEA0183 en option:

- Le Ray90 est équipé d´un puissant émetteur de 25 watts et d´électronique de qualité commerciale pour une longue durée de vie et des performances supérieures.

La recherche de canaux, la double veille, la triple veille et l´alerte météo sont standard.

La radio à appel sélectif numérique de classe D et le GPS intégré facilitent la configuration des fonctions de sécurité et d´appel avancées.

Il suffit d´entrer le numéro MMSI de votre navire lors de la configuration et vous êtes prêt à partir.

Pour le fonctionnement du GPS, l´antenne GPS passive GA150 en option est requise.

Suivi de position:

- Utilisez la fonction de suivi de position du Ray90 pour surveiller jusqu´à 5 navires équipés de DSC à proximité.

Leurs positions sont automatiquement partagées avec votre MFD Raymarine.

Gardez un œil sur les autres bateaux de votre groupe de croisière, surveillez les navires d´intérêt ou gérez votre flotte locale.

En Europe, le Ray90 prend en charge le système ATIS sur les voies navigables intérieures.

Haut-parleur:

- Le haut-parleur intégré du Ray90 vous fera entendre sur le pont et dans le port.

Connectez une corne d´appel en option et faites-vous remarquer avec une sortie audio de 30 watts, plus une communication bidirectionnelle.

En cas de brouillard, le haut-parleur peut également être réglé pour émettre automatiquement les signaux de brouillard requis pour les navires à moteur et à voile en mouvement et à l´ancre.

Étanche et robuste:

- L´unité émetteur-récepteur du Ray90 est coulée en aluminium massif pour une résistance aux chocs et aux vibrations et une dissipation maximale de la chaleur.

Les combinés RayMic sont dotés d´un rétroéclairage super lumineux pour une visualisation facile dans toutes les conditions et les touches surdimensionnées offrent une prise en main sûre avec un accès facile aux fonctions couramment utilisées.

Étendez votre système:

Le système Ray90 comprend 1 combiné filaire RayMic et un kit de haut-parleur passif.

Étendez votre système avec un combiné et un haut-parleur distant RayMic supplémentaires.

Pour les environnements bruyants, choisissez le haut-parleur distant actif en option.

Quelle que soit la taille de votre bateau, le Ray90 vous offre toute la puissance et les performances dont vous avez besoin pour les communications essentielles sur l´eau.

Spécifications :

GÉNÉRALITÉS.

Spécifications :

- Dimensions (HxLxP) Unité principale :

- Hauteur = 63 mm (2.48 po).

- Largeur.

- 235 mm (9.25 po) max.

- Profondeur 160 mm (6.30 po) max. hors câbles arrière.

- Poids de l´unité principale :

2.6 kg (5.7 lb) ENVIRONNEMENTAL :

- Étanchéité :

Conforme aux normes IPX6 et IPX7.

- Conforme à la norme EN60945.

- Plage de température de fonctionnement :

-25 °C à 55 °C.

- Plage de température de stockage :

-25 °C à 70 °C.

- Humidité :

jusqu´à 95 % ÉLECTRIQUE :

- Port de communication :

NMEA 0183 (version 4.01).

NMEA2000 (version 3.101).

- Tension d´alimentation nominale :

12 V CC.

Protection contre l´inversion de polarité et les surtensions :

Batterie lithium-ion rechargeable de 2 000 mAh :

12 V CC.

Protection contre l´inversion de polarité et les surtensions.

- Plage de tension de fonctionnement :

9 V CC à 16 V CC :

9 V CC à 16 V CC.

- Consommation de courant :

Moins de 6 A à haute puissance (13.6 V).

- Veille :

600 mA.

- Réception :

2 A :

1 A nominal :

Moins de 6 A à haute puissance (13.6 V).

- Veille :

600 mA.

- Réception :

2 A.

- Exigences en matière de fusibles :

Fusible en ligne = 1.25 A Disjoncteur thermique = 1.25 A :

- Type de charge :

Charge inductive sans fil ÉMETTEUR :

- Canaux :

Toutes les bandes marines VHF américaines, internationales et canadiennes disponibles.

- Gamme de fréquences :

156.000 - 157.425 MHz.

- 155.500 à 161.425 MHz Canaux privés.

- Stabilité de la fréquence :

+ /.

- 1.5 ppm.

- Espacement des canaux :

12.5 kHz.

- Puissance de sortie :

Puissance élevée = 25 watts.

- Faible puissance = 1 watt.

- Émission parasite :

Meilleure que -36 dBm à 25 W (moins de 0.25 µW).

- Déviation maximale :

+/- 5 kHz.

- Impédance du port d´antenne :

50 ohms typiques RÉCEPTEUR :

- Type de récepteur :

Superhétérodyne à double conversion.

- Canaux :

Toutes les bandes marines VHF américaines, internationales et canadiennes disponibles.

- Gamme de fréquences :

156.000 - 157.425 MHz.

- 155.500 à 161Canaux privés 425 MHz.

- Fréquence sans fil :

- Sensibilité :

Meilleure que 1 microvolt EMF 20dB SINAD.

- Sensibilité du silencieux :

Inférieure à -2 dBµ EMF.

- Ronflement et bruit :

Meilleur que -40 dB.

- Distorsion audio :

Inférieure à 10 %.

- Sensibilité du récepteur :

Distance -119 dBm (0.25uV)12 dB SINAD ← Typique.

- Local -110 dBm (0.7uV)12 dB SINAD ← Typique.

- Sélectivité des canaux adjacents :

Supérieure à 70 dB.

- Rejet des réponses parasites :

Supérieur à 70 dB.

- Rejet de l´intermodulation :

Supérieur à 70 dB HAUT-PARLEUR (ACTIF ET PASSIF) :

- Puissance du haut-parleur passif externe :

5W (4Ω) / 2.5W (8Ω) (Passif) :

5W (8Ω) (Actif).

- Puissance de sortie du haut-parleur du porte-voix :

24W (4Ω) / 12W (8Ω) GPS :

- Nombre de canaux :

72.

- Démarrage à froid :

29s.

- Sensibilité du circuit intégré du récepteur :

-167 dBm (Suivi) / -148 dBM (Acquisition).

- Compatibilité GNSS :

GPS.

- GLONASS.

- BeiDou.

- Compatibilité SBAS :

WAAS.

- EGNOS.

- MSAS.

- Fonctions spéciales :

Réduction active du brouillage et des interférences.

- Fréquences de fonctionnement :

GPS L1 C/A.

- GLONASS L10F.

- Beidou B1.

- Acquisition du signal :

Automatique.

- Mise à jour de l´almanach :

Automatique.

- Datum géodésique :

WGS-84 (alternatives disponibles via Raymarine MFD).

- Fréquence de rafraîchissement :

20 Hz (20 fois par seconde GNSS simultané).

- Précision du positionnement :

Sans SBAS :

<2.5 mètres 95 % du temps.

- Avec SBAS :

<2 mètres 95 % du temps.
