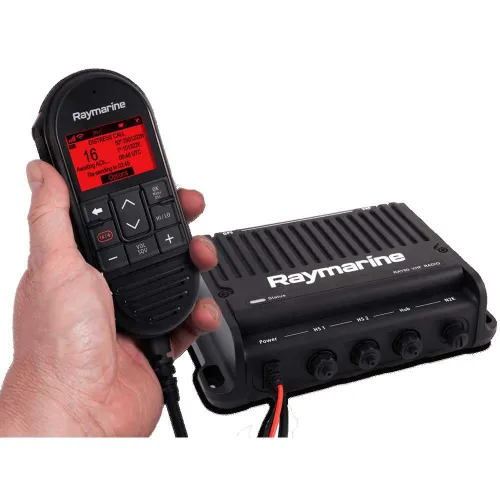

Raymarine Ray90 Sprak

Raymarine´s vaste Ray90 modulaire marifoon tilt multi-station communicatie naar een geheel nieuw niveau van kracht, prestaties en flexibiliteit.

De Ray90 heeft een black-box ontwerp met een transceiver die uit het zicht is weggewerkt, terwijl de ergonomische RayMic-handset en externe luidspreker volledige controle over de radio bieden met kristalhelder geluid.

Belangrijkste.

Kenmerken:

- Black box, multi-station geschikte marifoon.

- NIEUW.

- Draadloze handset en actieve luidspreker beschikbaar.

- Bekabelde handset en passieve luidspreker inbegrepen.

- Uitbreidbaar tot 2 handsets.

- Ingebouwde luidspreker en misthoorn.

- Optionele externe GPS Eenvoudige NMEA2000 en NMEA0183-netwerken:

- Ray90 is uitgerust met een krachtige 25-watt zender en elektronica van commerciële kwaliteit voor een lange levensduur en superieure prestaties.

Kanaalscanning, dual-watch, tri-watch en weersalarm zijn standaard.

Klasse D Digital Selective Calling-radio en geïntegreerde GPS maken het instellen van de geavanceerde veiligheids- en oproepfuncties eenvoudig.

Voer tijdens de installatie eenvoudig het MMSI-nummer van uw vaartuig in en u bent klaar om te gaan.

Voor GPS-bediening is de optionele passieve GA150 GPS-antenne vereist.

Positietracering:

- Gebruik de positietraceringsfunctie van Ray90 om maximaal 5 nabijgelegen DSC-uitgeruste schepen in de gaten te houden.

Hun posities worden automatisch gedeeld met uw Raymarine MFD.

Houd andere boten in uw vaargezelschap in de gaten, bewaak interessante schepen of beheer uw lokale vloot.

In Europa ondersteunt de Ray90 het ATIS-systeem op bevaarbare binnenwateren.

Megafoon:

- Met de ingebouwde megafoon van de Ray90 bent u aan dek en in de haven te horen.

Sluit een optionele scheepshoorn aan en maak uw aanwezigheid kenbaar met 30 watt audio-uitvoer, plus 2-wegcommunicatie.

Wanneer het mistig wordt, kan de megafoon ook zo worden ingesteld dat deze automatisch de vereiste mistsignalen laat horen voor motor- en zeilboten die onderweg zijn en voor anker liggen.

Waterdicht en robuust:

- De transceivereenheid van de Ray90 is gegoten in massief aluminium voor schok- en trillingsbestendigheid en maximale warmteafvoer.

RayMic-handsets zijn voorzien van superheldere achtergrondverlichting voor gemakkelijk zicht in alle omstandigheden en extra grote toetsen zorgen voor een stevige grip met gemakkelijke toegang tot veelgebruikte functies.

Breid uw systeem uit:

Het Ray90-systeem bevat 1 RayMic bedrade handset en een passieve luidsprekerset.

Breid uw systeem uit met een extra RayMic-handset en -luidspreker.

Kies voor lawaaierige omgevingen de optionele actieve externe luidspreker.

Ongeacht hoe klein of hoe groot uw vaartuig is, de Ray90 biedt alle kracht en prestaties die u nodig hebt voor essentiële communicatie op het water.

Specificaties:

ALGEMEEN.

Specificaties:

- Afmetingen (HxBxD) Hoofdeenheid:

- Hoogte = 63 mm (2.48 inch).

- Breedte.

- 235 mm (9.25 inch) max.

- Diepte 160 mm (6.30 inch) max. excl. achterkabels.

- Gewicht Hoofdeenheid:

2.6 kg (5.7 lbs) OMGEVING:

- Waterdichtheid:

Voldoet aan IPX6 & IPX7.

- Voldoet aan EN60945.

- Bedrijfstemperatuurbereik:

-25°C tot 55°C.

- Opslagtemperatuurbereik:

-25°C tot 70°C.

- Vochtigheid:

tot 95% ELEKTRISCH:

- Communicatiepoort:

NMEA 0183 (versie 4.01).

NMEA2000 (versie 3.101).

- Nominale voedingsspanning:

12V DC.

Beschermd tegen omgekeerde polariteit en overspanning:

Oplaadbare lithium-ion 2000mAh-batterij:

12V DC.

Beschermd tegen omgekeerde polariteit en overspanning.

- Bedrijfsspanningsbereik:

9V DC tot 16V DC::

9V DC tot 16V DC.

- Stroomverbruik:

Minder dan 6A bij hoog vermogen (13.6V).

- Standby:

600 mA.

- Ontvangst:

2 Ampère:

1 Ampère nominaal:

Minder dan 6A bij hoog vermogen (13.6V).

- Standby:

600 mA.

- Ontvangst:

2 Ampère.

- Zekeringvereisten:

Inline zekering = 1.25A Thermische zekering = 1.25A:

- Laadtype:

Draadloos inductief laden ZENDER:

- Kanalen:

Alle beschikbare Amerikaanse, internationale en Canadese VHF-marifoonbanden.

- Frequentiebereik:

156.000 - 157.425 MHz.

- 155.500 tot 161.425 MHz Privékanalen.

- Frequentiestabiliteit:

+ /.

- 1.5 ppm.

- Kanaalafstand:

12.5 kHz.

- Uitgangsvermogen:

Hoog vermogen = 25 Watt.

- Laag vermogen = 1 Watt.

- Ongewenste emissie:

Beter dan -36 dBm bij 25W (minder dan 0.25 µW).

- Maximale deviatie:

+/- 5kHz.

- Antennepoortimpedantie:

50 ohm typisch ONTVANGER:

- Ontvangertype:

Dubbele conversie superheterodyne.

- Kanalen:

Alle beschikbare Amerikaanse, internationale en Canadese VHF-marifoonbanden.

- Frequentiebereik:

156.000 - 157.425 MHz.

- 155.500 tot 161.425 MHz Privékanalen

Draadloze frequentie:

Gevoeligheid:

Beter dan 1 microvolt EMF 20dB SINAD.

Squelch-gevoeligheid:

Minder dan -2 dBµ EMF.

Brom en ruis:

Beter dan -40 dB.

Audiovervorming:

Minder dan 10%.

Gevoeligheid van de ontvanger:

Afstand -119 dBm (0.25uV) 12 dB SINAD ← Typisch.

Lokaal -110 dBm (0.7uV) 12 dB SINAD ← Typisch.

Selectiviteit van aangrenzende kanalen:

Meer dan 70 dB.

Onderdrukking van ongewenste signalen:

Meer dan 70 dB.

Intermodulatieonderdrukking:

Meer dan 70 dB

LUIDSPREKER (ACTIEF & PASSIEF):

Vermogen van de externe passieve luidspreker:

5W (4Ω) / 2.5W (8Ω) (Passief):

5W (8Ω) (Actief).

Vermogen van de hailer-luidspreker:

24W (4Ω) / 12W (8Ω)

GPS:

Aantal kanalen:

72.

Koude start:

29s.

Gevoeligheid van de ontvanger-IC:

-167 dBm (Tracking) / -148 dBM (Acquisitie).

GNSS-compatibiliteit:

GPS.

GLONASS.

BeiDou.

SBAS-compatibiliteit:

WAAS.

EGNOS.

MSAS.

Speciale functies:

Actieve jamming- en interferentiereductie.

Werkfrequenties:

GPS L1 C/A.

GLONASS L10F.

Beidou B1.

Signaalacquisitie:

Automatisch.

Almanakupdate:

Automatisch.

Geodetisch datum:

WGS-84 (alternatieven beschikbaar via Raymarine MFD).

Verversingsfrequentie:

20 Hz (20 keer per seconde gelijktijdige GNSS).

Positionele nauwkeurigheid:

Zonder SBAS:

<2.5 meter 95% van de tijd.

Met SBAS:

<2 meter 95% van de tijd.
