Raymarine Ray90 Puhuu

Raymarine´n kiinteästi asennettava Ray90-moduuli-VHF-radio vie moniasemaisen viestinnän aivan uudelle teho-, suorituskyky- ja joustavuustasolle.

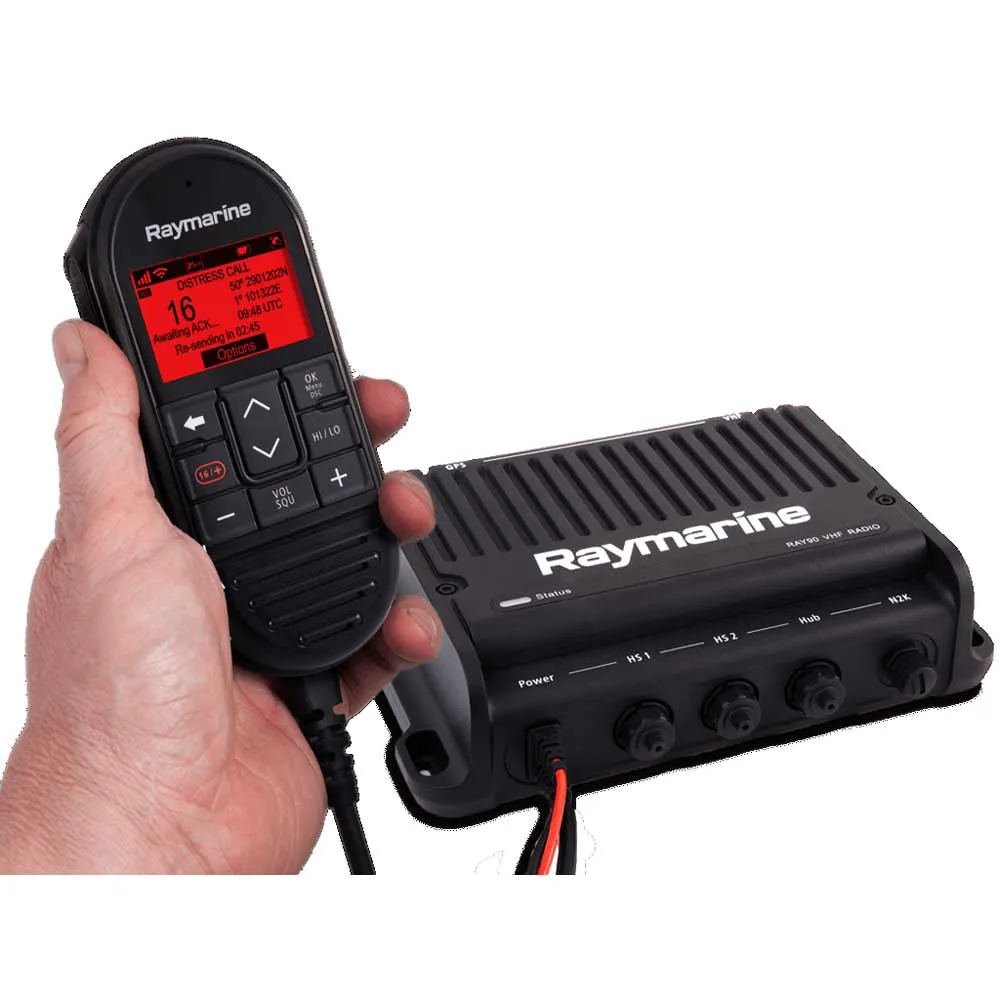

Ray90 on musta laatikko, jonka lähetin-vastaanotin on piilossa, kun taas ergonominen RayMic-käsipuhelin ja kaukosäätimellä varustettu kaiutin tarjoavat täyden hallinnan radiosta kristallinkirkkaalla äänellä.

Tärkeimmät ominaisuudet:

- Musta laatikko, moniasemainen VHF-radio.

- UUSI.

- Langaton käsipuhelin ja aktiivikaiutin saatavilla.

- Langallinen käsipuhelin ja passiivikaiutin sisältyvät toimitukseen.

- Laajennettavissa 2 käsipuhelimeen.

- Sisäänrakennettu megafoni ja sumusireenigeneraattori.

- Valinnainen ulkoinen GPS Yksinkertainen NMEA2000- ja NMEA0183-verkko:

- Ray90:ssä on tehokas 25 watin lähetin ja kaupalliseen käyttöön tarkoitetut elektroniikkaosat, jotka takaavat pitkän käyttöiän ja erinomaisen suorituskyvyn.

Kanavan skannaus, kaksoisvahti, kolmoisvahti ja säävaroitus ovat vakiona.

D-luokan digitaalinen selektiivinen kutsuradio ja integroitu GPS tekevät edistyneiden turvallisuus- ja soitto-ominaisuuksien määrittämisestä helppoa.

Syötä vain aluksesi MMSI-numero asennuksen aikana, ja olet valmis lähtemään.

GPS-toimintoa varten tarvitaan valinnainen GA150-passiivinen GPS-antenni.

Sijainnin seuranta:

- Käytä Ray90:n sijainnin seurantaominaisuutta pitääksesi silmällä jopa 5 lähellä olevaa DSC-varustettua alusta.

Niiden sijainnit jaetaan automaattisesti Raymarine MFD:n kanssa.

Pidä silmällä muita veneitä risteilyseurueessasi, seuraa kiinnostavia aluksia tai hallitse paikallista laivastoasi.

Euroopassa Ray90 tukee ATIS-järjestelmää purjehdittavilla sisävesiväylillä.

Megafoni:

- Ray90:n sisäänrakennettu megafoni saa sinut kuulluksi kannella ja satamassa.

Liitä valinnainen megafonitorvi ja tee läsnäolosi tunnetuksi 30 watin äänentoistolla ja 2-suuntaisella puheyhteydellä.

Kun sumu tihenee, megafonin voi asettaa myös antamaan automaattisesti vaadittavat sumumerkit liikkuville ja ankkurissa oleville purje- ja moottoriveneille.

Vedenpitävä ja iskunkestävä:

- Ray90:n lähetin-vastaanotinyksikkö on valettu kiinteästä alumiinista, mikä takaa iskunkestävyyden ja tärinänvaimennuksen sekä maksimaalisen lämmönhöyrystyksen.

RayMic-käsipuhelimissa on erittäin kirkas taustavalaistus, joka helpottaa katselua kaikissa olosuhteissa, ja ylikokoiset näppäimet takaavat varman otteen ja helpon pääsyn usein käytettyihin toimintoihin.

Järjestelmän laajentaminen:

Ray90-järjestelmään kuuluu 1 RayMic-langallinen käsipuhelin ja passiivikaiutinsarja.

Laajenna järjestelmääsi lisävaraisella RayMic-luurilla ja -kaiuttimella.

Valitse meluisissa ympäistöissä lisävarusteena saatava aktiivinen kaukosäädin.

Riippumatta siitä, kuinka pieni tai suuri aluksesi on, Ray90 tarjoaa kaiken tarvitsemasi tehon ja suorituskyvyn olennaiseen viestintään vesillä.

Tekniset tiedot:

YLEISET.

Tekniset tiedot:

- Koko (KxLxS) Pääyksikkö:

- Korkeus = 63 mm (2.48 tuumaa).

- Leveys.

- 235 mm (9.25 tuumaa) enintään.

- Syvyys 160 mm (6.30 tuumaa) enintään, lukuun ottamatta takana olevia kaapeleita.

- Paino Pääyksikkö:

2.6 kg (5.7 paunaa) YMPÄRISTÖ:

- Vedenpitävyys:

Täyttää IPX6- ja IPX7-standardit.

- Täyttää EN60945-standardin.

- Käyttölämpötila-alue:

-25 °C - 55 °C.

- Varastointilämpötila-alue:

-25 °C - 70 °C.

- Kosteus:

enintään 95 % SÄHKÖ:

- Viestintäportti:

NMEA 0183 (versio 4.01).

NMEA2000 (versio 3.101).

- Nimellisjännite:

12 V DC.

Napaisuuden vaihtumisen ja ylijännitteen suojaus:

Ladattava litiumioniakku 2000 mAh:

12 V DC.

Napaisuuden vaihtumisen ja ylijännitteen suojaus.

- Käyttöjännitealue:

9 V DC - 16 V DC:

9 V DC - 16 V DC.

- Virrankulutus:

Alle 6 A suurella teholla (13.6 V).

- Valmiustila:

600 mA.

- Vastaanotto:

2 A:

1 A nimellisarvo:

Alle 6 A suurella teholla (13.6 V).

- Valmiustila:

600 mA.

- Vastaanotto:

2 A.

- Sulakevaatimukset:

Linjasulake = 1.25 A Lämpösulake = 1.25 A:

- Lataustyyppi:

Langaton induktiivinen lataus LÄHETTIN:

- Kanavat:

Kaikki saatavilla olevat Yhdysvaltojen, kansainväliset ja Kanadan VHF-meriradiotaajuudet.

- Taajuusalue:

156.000 - 157.425 MHz.

- 155.500 - 161.425 MHz Yksityiset kanavat.

- Taajuuden vakaus:

+ /.

- 1.5 ppm.

- Kanavaetäisyys:

12.5 kHz.

- Lähtöteho:

Suuri teho = 25 W.

- Pieni teho = 1 W.

- Loisemissio:

Parempi kuin -36 dBm 25 W:lla (alle 0.25 µW).

- Suurin poikkeama:

+/- 5 kHz.

- Antenniportin impedanssi:

Tyypillisesti 50 ohmia VASTAIMEN:

- Vastaanottimen tyyppi:

Kaksinkertainen konversio Superheterodyne.

- Kanavat:

Kaikki saatavilla olevat Yhdysvaltojen, kansainväliset ja Kanadan VHF-meriradiotaajuudet.

- Taajuusalue:

156.000 - 157.425 MHz.

- 155.500 - 161.425 MHz Yksityiset kanavat.

- Langaton taajuus:

- Herkkyys:

Parempi kuin 1 mikrovolt EMF 20dB SINAD.

- Hiljennysherkkyys:

Alle -2 dBµ EMF.

- Kohina ja häiriöt:

Parempi kuin -40 dB.

- Äänen vääristymä:

Alle 10%.

- Vastaanottimen herkkyys:

Etäisyys -119 dBm (0.25uV) 12 dB SINAD ← Tyypillinen.

- Paikallinen -110 dBm (0.7uV) 12 dB SINAD ← Tyypillinen.

- Viereisen kanavan selektiivisyys:

Yli 70 dB.

- Häiriösignaalin vaimennus:

Yli 70 dB.

- Intermodulaation vaimennus:

Yli 70 dB.

KAIUTIN (AKTIIVINEN JA PASSIIVINEN):

- Ulkoisen passiivisen kaiuttimen teho:

5W (4Ω) / 2.5W (8Ω) (Passiivinen):

5W (8Ω) (Aktiivinen).

- Huutokaiuttimen teho:

24W (4Ω) / 12W (8Ω)

GPS:

- Kanavien määrä:

72.

- Kylmäkäynnistys:

29s.

- Vastaanottimen IC-herkkyys:

-167 dBm (Seuranta) / -148 dBM (Haku).

- GNSS-yhteensopivuus:

GPS.

- GLONASS.

- BeiDou.

- SBAS-yhteensopivuus:

WAAS.

- EGNOS.

- MSAS.

- Erityisominaisuudet:

Aktiivinen häirinnän ja häiriöiden vähentäminen.

- Käyttötaajuudet:

GPS L1 C/A.

- GLONASS L10F.

- Beidou B1.

- Signaalin hankinta:

Automaattinen.

- Almanakan päivitys:

Automaattinen.

- Geodeettinen datumi:

WGS-84 (vaihtoehtoja saatavilla Raymarine MFD:n kautta).

- Päivitysnopeus:

20 Hz (20 kertaa sekunnissa samanaikaisesti GNSS).

- Paikannustarkkuus:

Ilman SBAS:

<2.5 metriä 95 % ajasta.

- SBAS:n kanssa:

<2 metriä 95 % ajasta.
