Lowrance Structurescan 3D com módulo

StructureScan 3D oferece uma nova e fácil forma de ver e interpretar dados StructureScan HD de imagem.

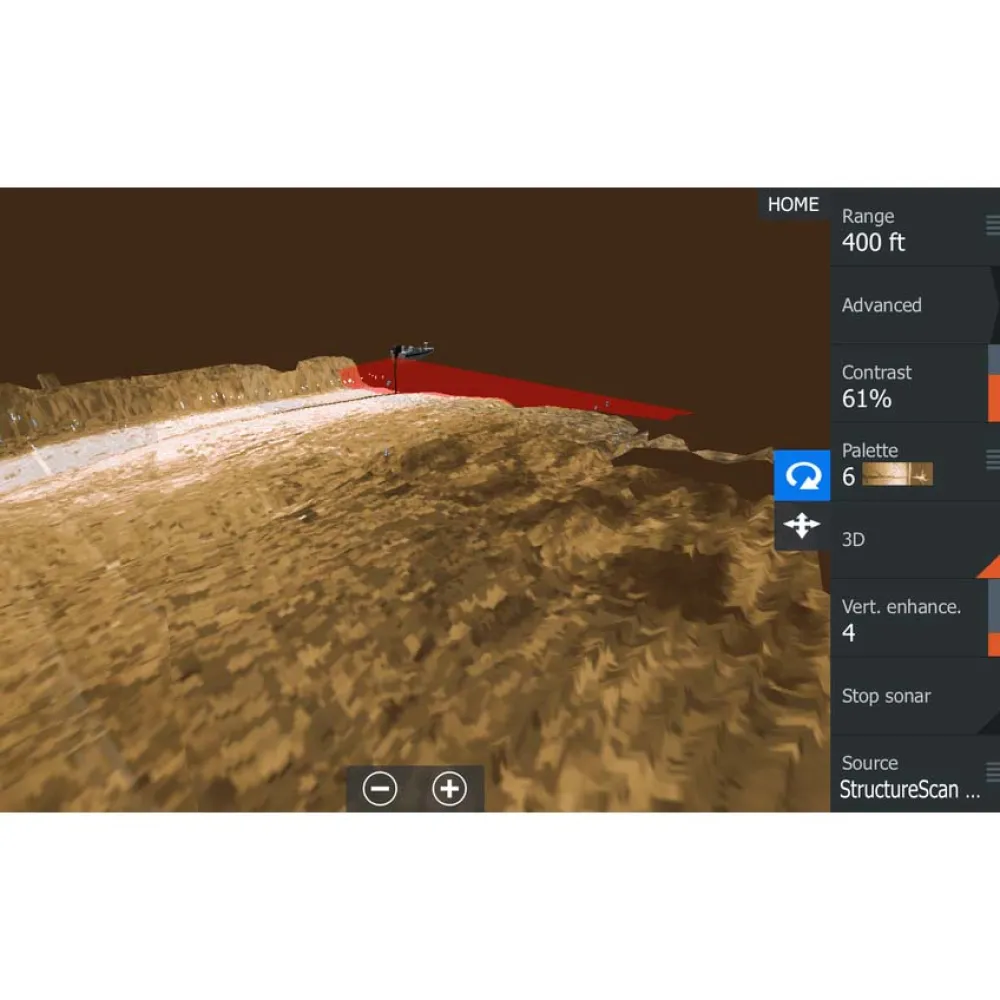

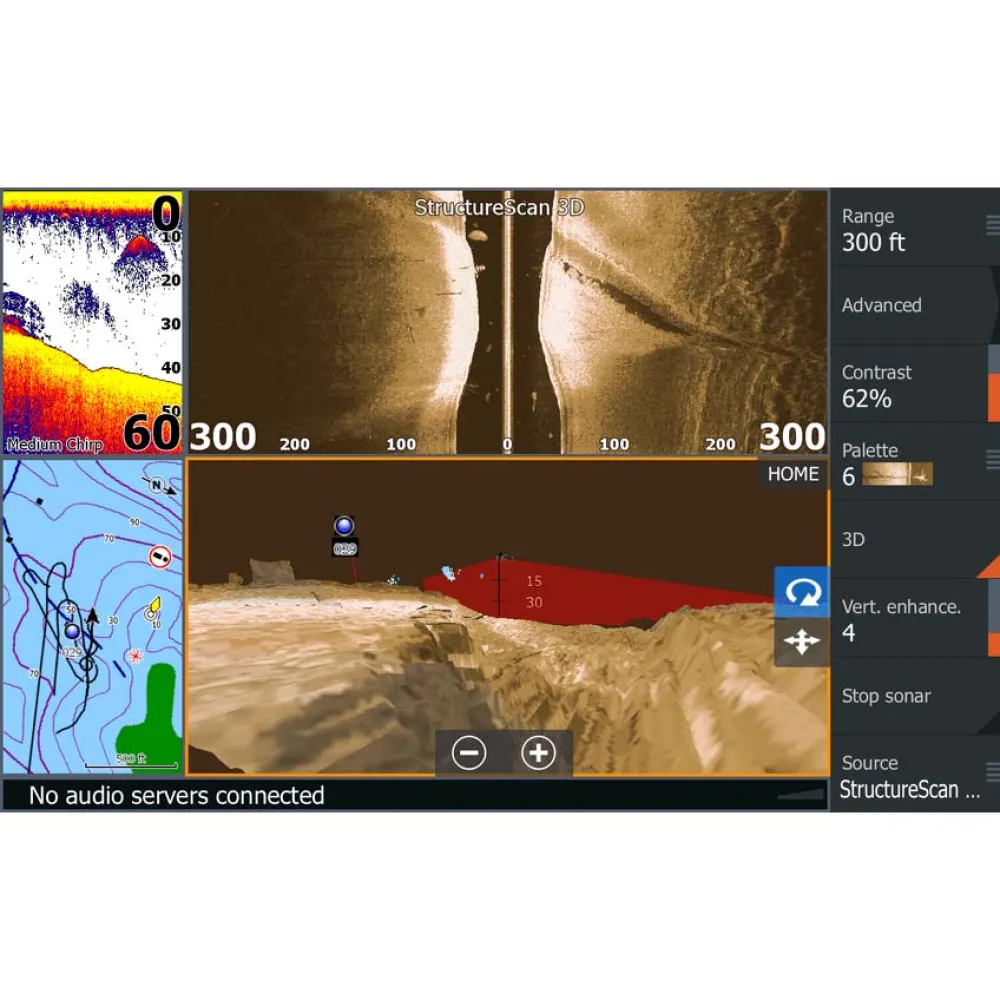

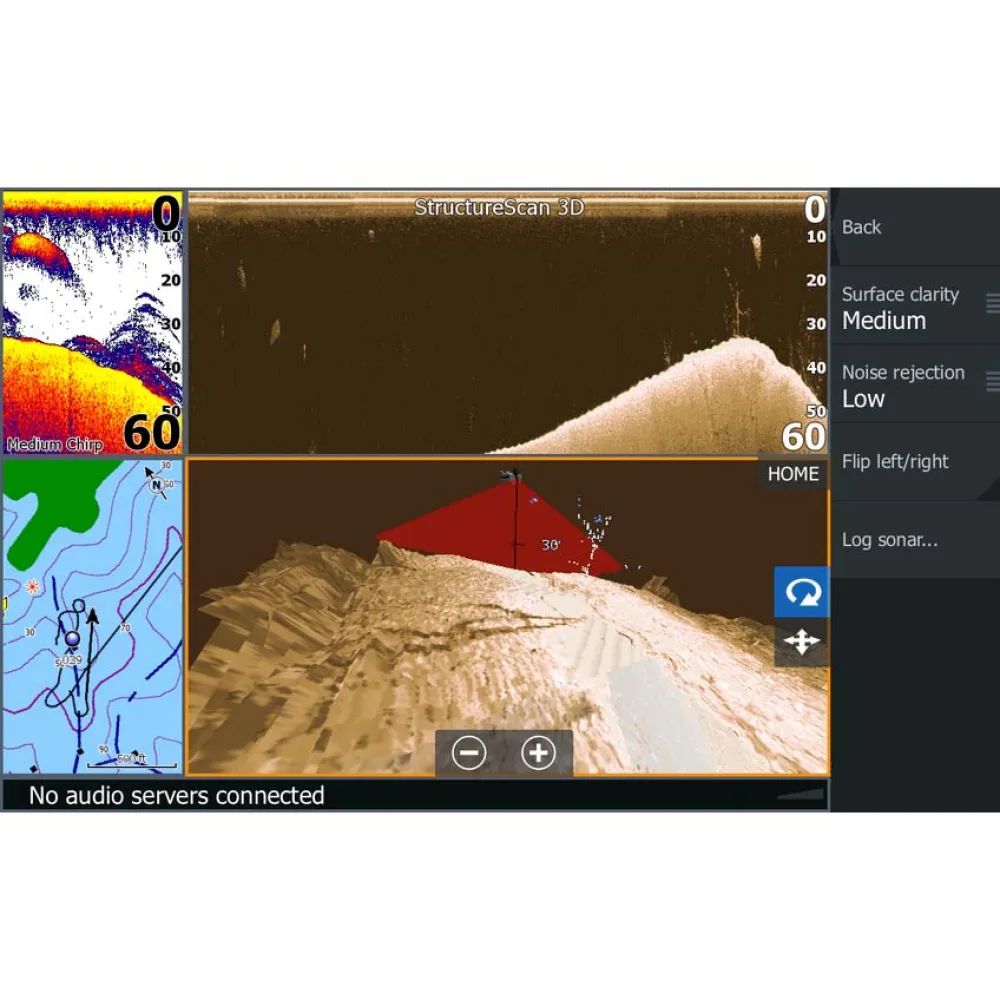

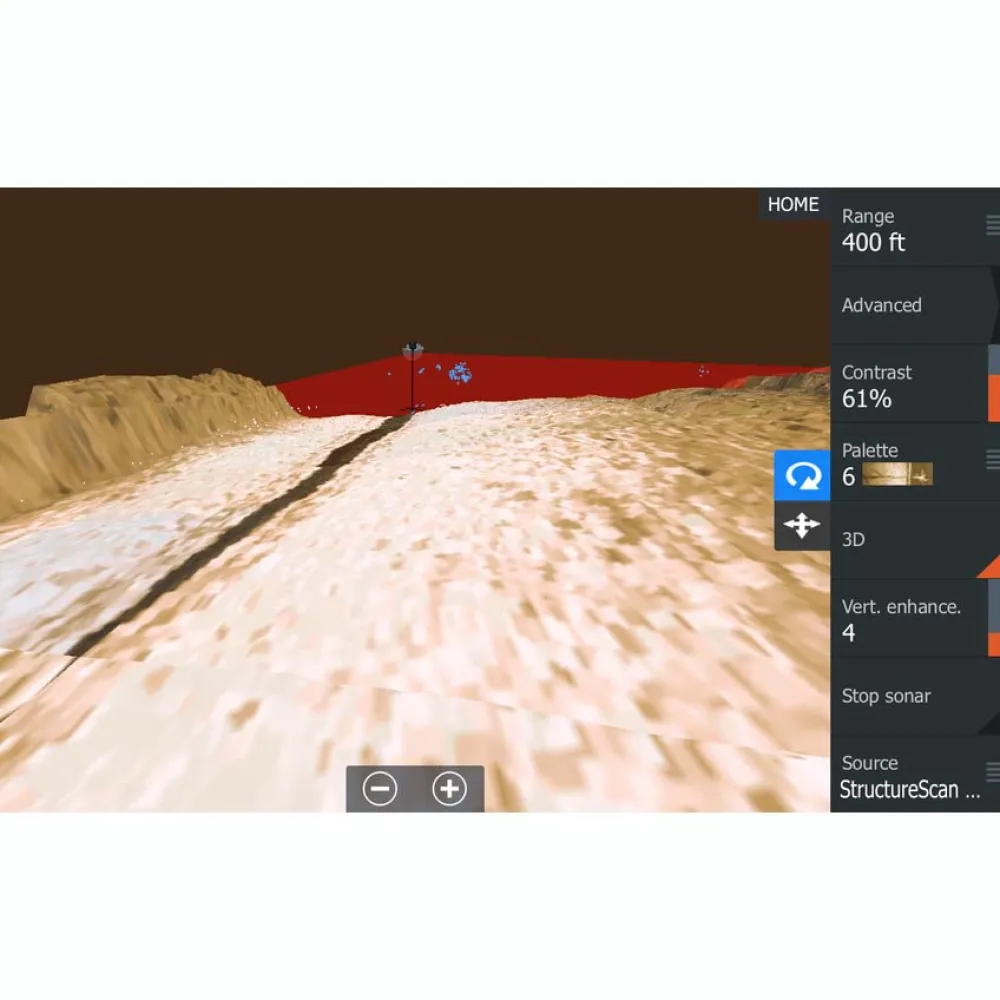

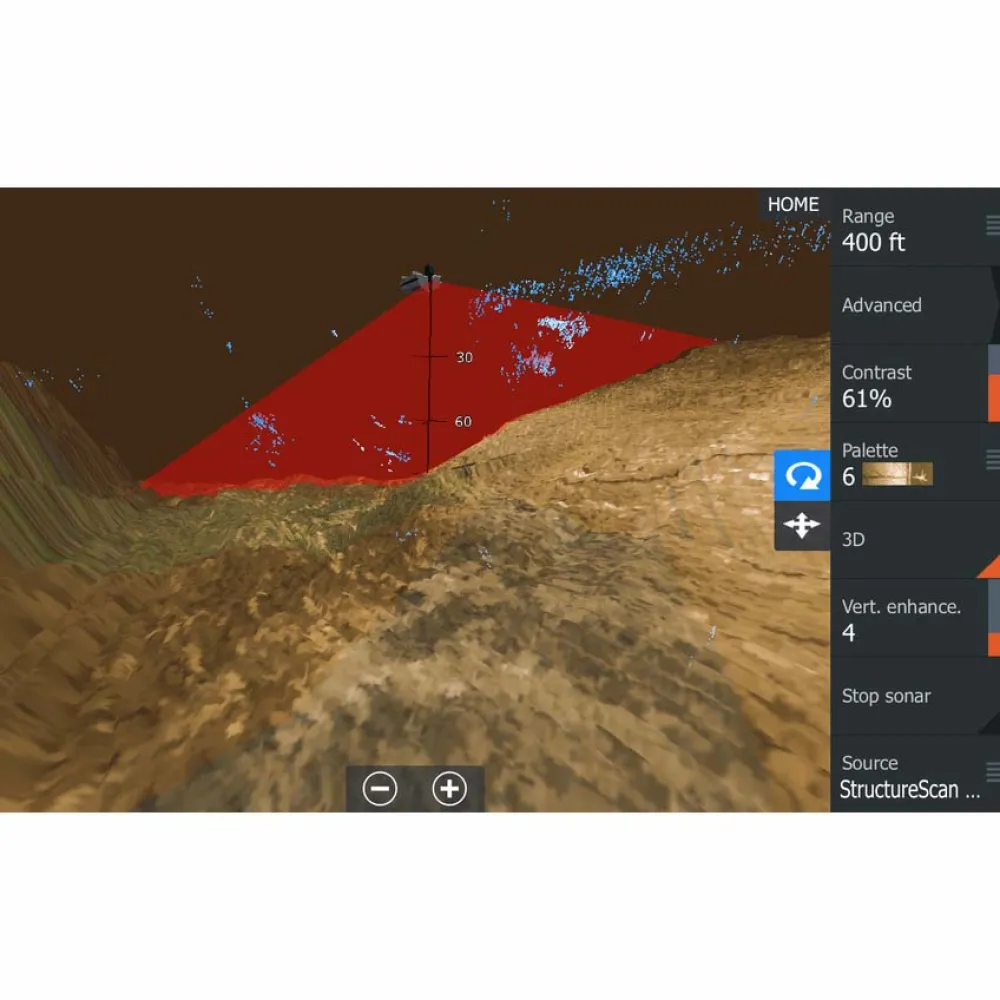

StructureScan 3D permite que os pescadores para ver peixes, estrutura e contorno inferior em um impressionante vista tridimensional. imaging StructureScan 3D varre terreno subaquático e estrutura de holding de peixe para criar uma alta resolução, de 180 graus, três vista dimensional abaixo de seu barco. Com este ponto de vista de imagem única, pescadores obter uma melhor compreensão de onde os peixes ea estrutura estão localizados em relação ao seu barco.

Visualização mais fácil: 3D visualizações pode ser visto de qualquer ângulo com controle de rotação ScanTrack pan tilt usando em gestos de toque de tela e fácil de usar, posições de visualização predefinidos.

Dominar The Bottom Line: Pela primeira vez, StructureScan 3D permite que os pescadores para ver facilmente toda a estrutura de retenção de peixes debaixo d'água e os peixes como se estivessem pesca submarina. Eliminar a confusão quando os peixes não estão nas margens e na tampa rasa, visível. Agora, uma marcha lenta lenta ao longo de uma área potencial permite que rapidamente você dominar os contornos do fundo, identificar uma pausa vertical ou ponto secundário, e pegar mais peixe e está perto do principal canal de águas profundas.

Especificações:

TÉCNICO / AMBIENTAL:

Largura do produto: 180 mm / 7,1 em

Altura do produto: 57 mm / 2.2 em

Peso do produto: 0,9 kg / 2 lbs

Temperatura operacional: 28 ° a 75 ° C (20 ° a 167 ° F)

Resistência à água: 1PX 7

Alimentação (Tensão de alimentação): 12 ou 24 V DC (intervalo máximo de 9 V a 32 V DC)

SONAR DESEMPENHO:

STRUCTURESCAN:

Potência de saída: RMS 500w

Max Faixa lateral: 300ft cada lado

Max Faixa de Down: 300 pés

Frequência: 455 & 800kHz

CHIRP E SONAR Single Frequency:

Potência de saída: RMS de 250W

Max Profundidade: 3.500 ft Transdcuer Dependente

CHIRP Frequência: 40 60kHz, 85 145kHz, 130 210kHz

Estreita Banda de frequência: 50 kHz / 83kHz / 200kHz

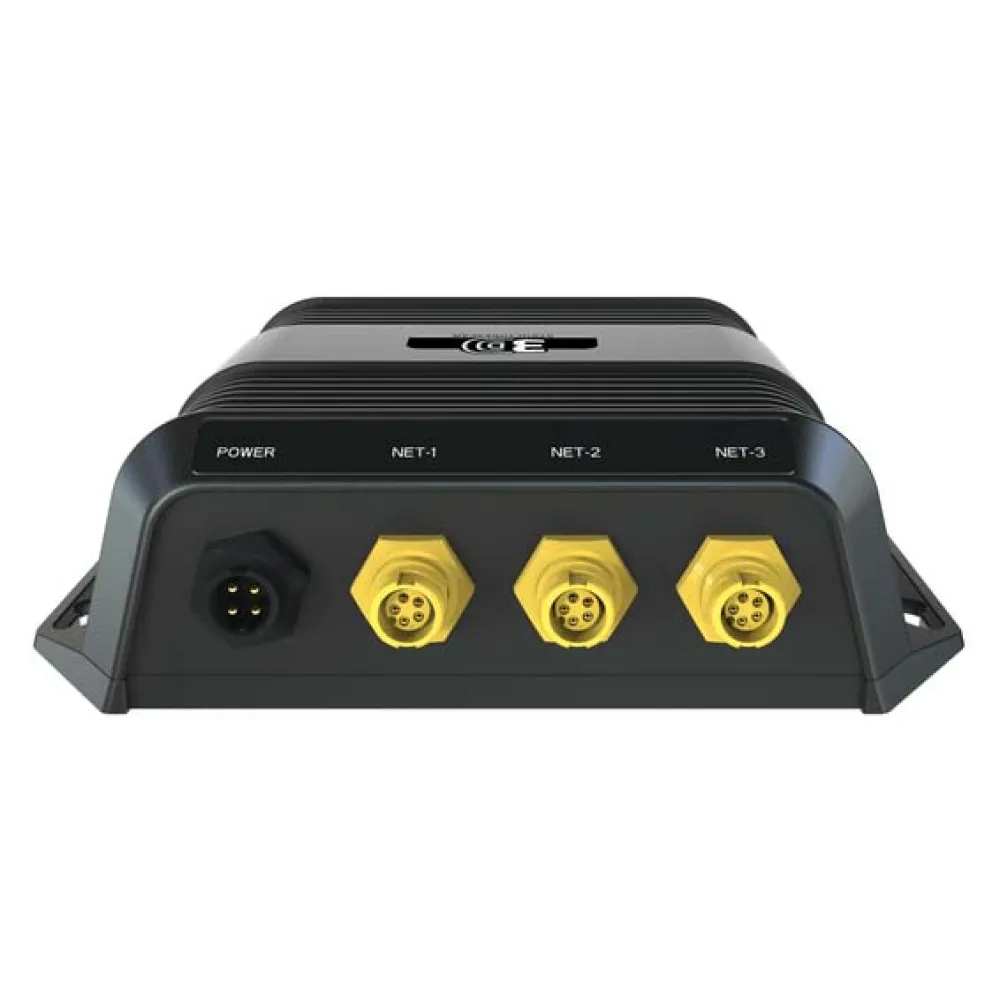

SEIS conexões por cabo:

Ethernet: 3 portas

Potência: 4 conector de alimentação Pin

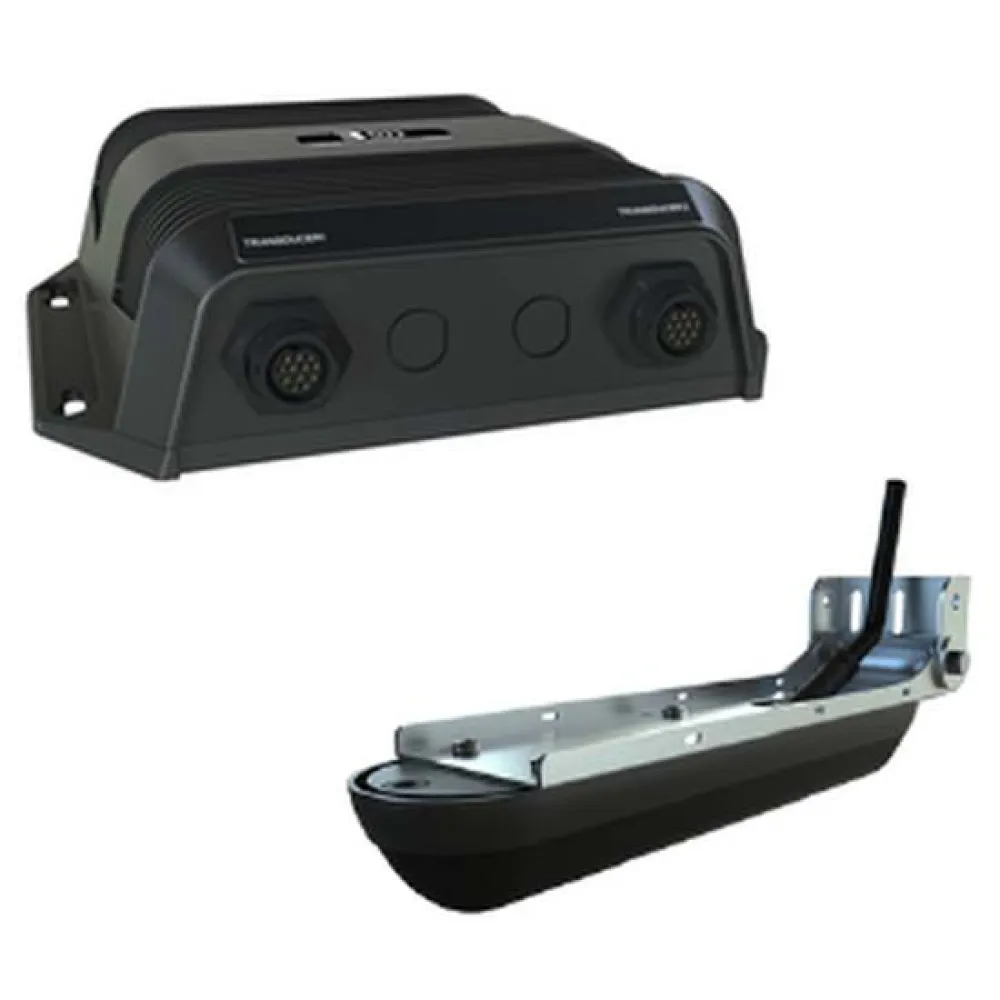

VEM COM:

transdutor StructureScan 3D: STRUCTURESCAN 3D XDCR

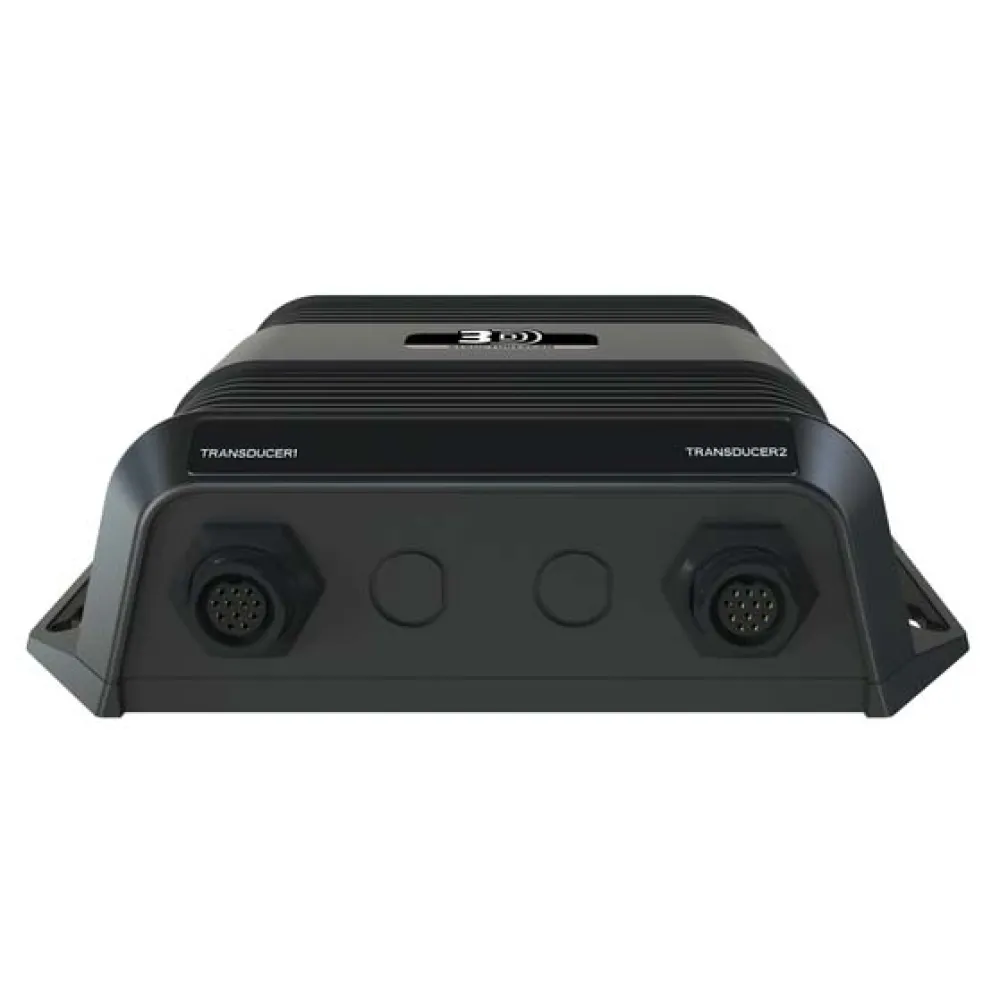

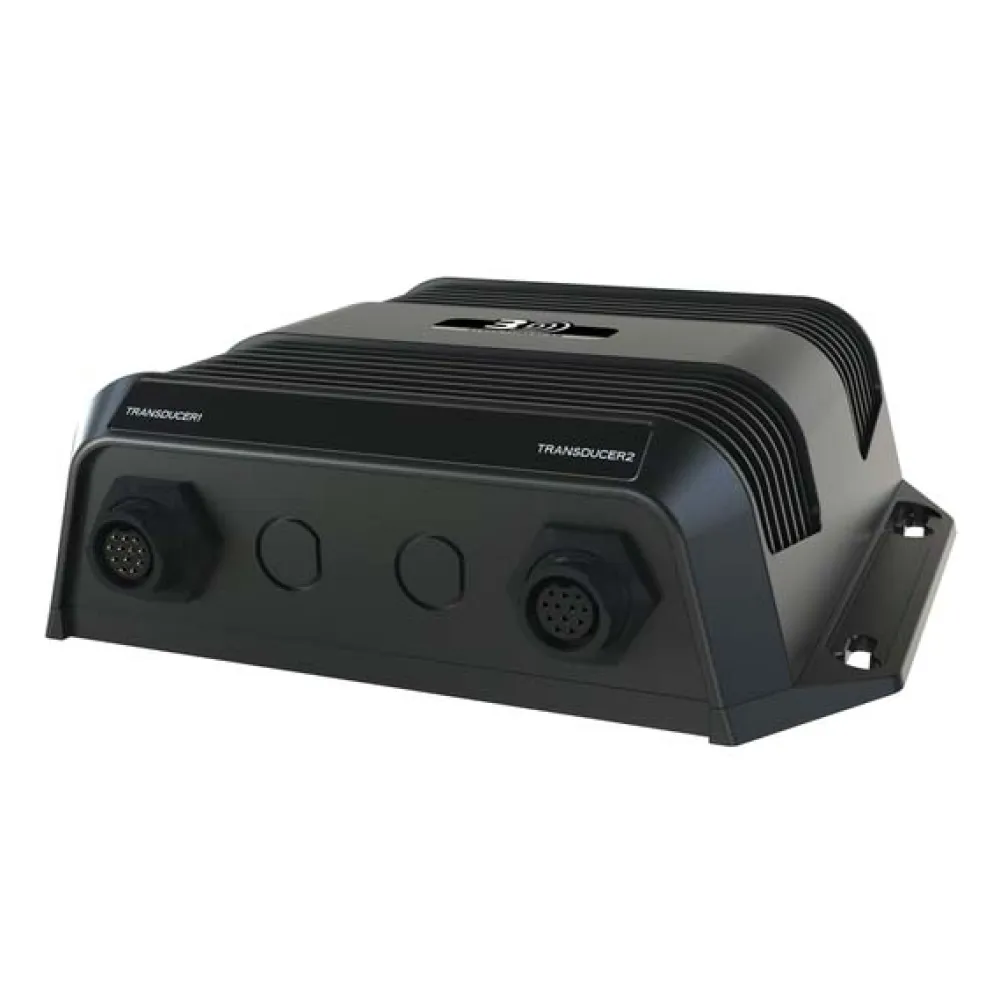

StructureScan 3D: STRUCTURESCAN 3D MÓDULO

Cabo de alimentação: Cabo de alimentação: (. 4 Pin conn a 4 fios desencapados pelo poder no ônibus, controle de potência e alarme externo) 2 m (6,5 pés)

Eth Cab 4,5m (15 pés): cabo Ethernet amarelo 5 Pin 4,5 m (15 ft)
