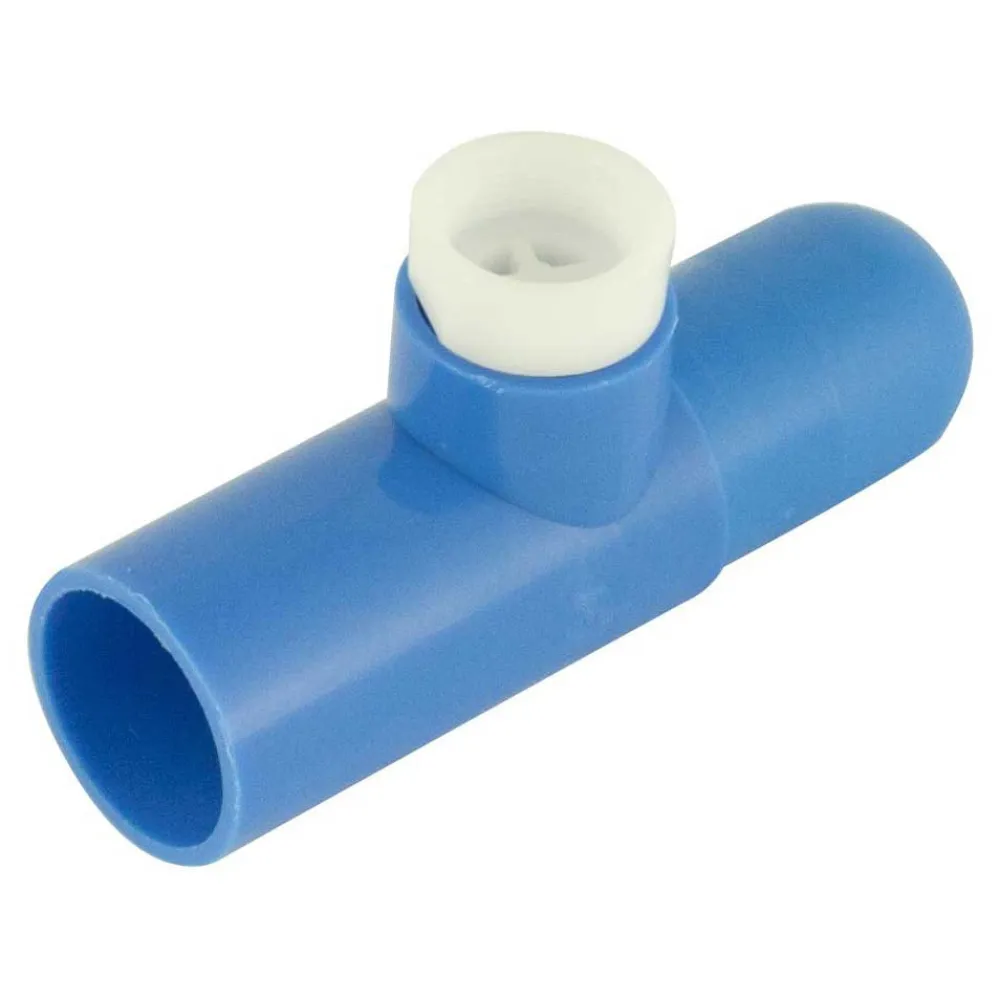

Vandagraph Échantillonneur Quick-OX

Le Quick Ox a été conçu en raison du besoin de mesurer avec précision, facilement et rapidement la concentration en oxygène dans une bouteille de plongée sous-marine. La plongée Nitrox et gaz mélangés nécessite un mélange et une mesure précis. La précision doit être meilleure que +/ 1%. Avec une résolution préférable de +/- 0,1% (Capteur non inclus).


Caractéristiques et avantages:

Effets du débit :
Comme la plupart des capteurs d'oxygène sont des appareils de mesure de pression partielle, les débits élevés rencontrant une résistance traduisent
En pression donne une fausse lecture élevée. Le capteur fonctionnera avec un débit compris entre 100 millimètre par minute et 2
Litres par minute. Ceci a normalement été réalisé par l'utilisation d'un débitmètre ou d'un réducteur/limiteur de débit. Comme l'oxygène
A une pression partielle de 0,209 bar au STP, que l'appareil de mesure électronique traduit à 20,9%, le plus
La pression précise pour prendre une mesure est donc également à 1 Bar.

Effets de la température :
Lorsque la bouteille est ouverte, la pression du gaz diminue de 200+ bar à 1 bar atmosphérique. Cela provoque une grave
Baisse de température du gaz. Les capteurs sont très sensibles à la température (2,5% par degré Celsius de changement) donc
Une compensation de température est nécessaire. Celui-ci est généralement installé à l'extérieur à l'arrière du capteur. Cependant, un
Un gradient de température est créé lorsque le mécanisme de compensation de température du capteur reçoit des informations de la pièce
Température et la membrane de détection de gaz du capteur connaît des températures basses et en baisse.
Cela se présente comme une ligne de base variable.

Action venturi :
Le plongeur utilisant l'appareil souhaite généralement prendre une mesure rapidement et idéalement directement à partir de la vanne de sortie de
Le cylindre.
La plupart des appareils qui permettent cela ont également le problème d'un éventuel effet Venturi d'aspiration d'air ambiant pendant
Mesure et dilution du gaz mesuré.

Comment ça marche:
Le dôme est conçu pour s'adapter parfaitement au joint torique d'une bouteille de plongée et s'adapter également au filetage d'un DIN de plongée.
Raccord.
Le dôme a été équipé d'une entrée concave et d'un petit trou à l'extrémité pour que le gaz s'accumule dans le concave
Et force l'air ambiant à sortir du flux de gaz d'échantillonnage La taille du trou a été choisie pour restreindre le débit tout en permettant
Suffisamment de gaz pour entrer dans le capteur et permettre une réponse rapide. Les effets Venturi sont éliminés.
Le flux de gaz est canalisé par le concave sur le dôme à travers le trou, puis à travers une vanne unidirectionnelle de sorte que
Le gaz entre mais ne peut pas revenir par le dôme.
L'excès de gaz à haute pression se déplace directement à travers le té et dans l'atmosphère.
Une partie du gaz est déviée dans le capteur par le déviateur de flux.
Lorsqu'une lecture maximale est atteinte, le débit de gaz est coupé et le gaz est piégé à 1 bar dans le capteur par un
Deuxième valve unidirectionnelle sur la sortie.
Les valves unidirectionnelles sur la sortie servent également à empêcher l'air de rentrer dans le capteur pendant la période de lecture.

Avantages :
Le Quick Ox offre une mesure rapide et précise avec une perte de gaz minimale et une compétence minimale.
Un sous-produit de ce système est le flux de gaz à travers le capteur. Cela empêche les pressions élevées, qui peuvent endommager le
Membrane du capteur et non directement sur la face du capteur comme dans le système de détection Dome existant.
Cet appareil peut être utilisé par n'importe quel niveau de plongeur et ne dépend pas de l'habileté pour atteindre la précision. L'étalonnage est facile
Et rapidement en enlevant le déviateur de flux et en faisant entrer de l'air frais.
