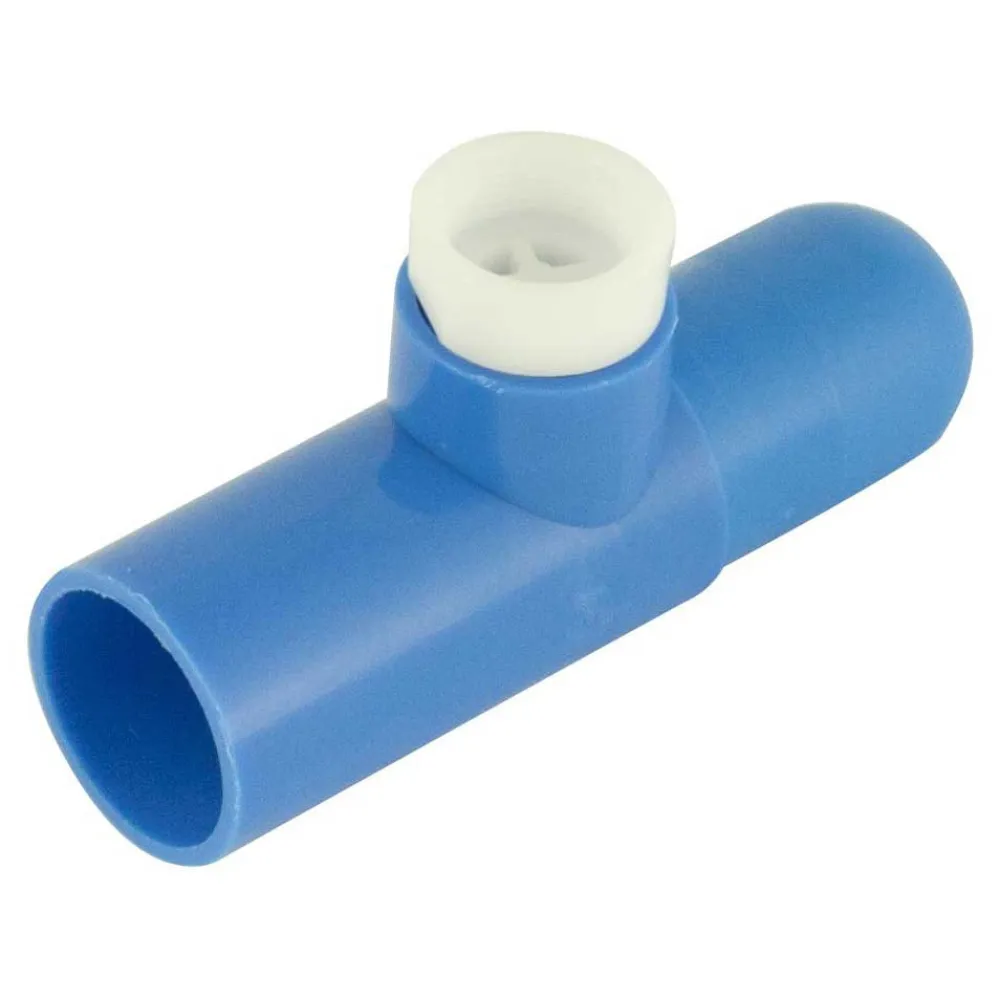

Vandagraph Quick-OX-näyte

Quick Ox suunniteltiin siksi, että hapen pitoisuus vesisukellussylinterissä oli mitattava tarkasti, helposti ja nopeasti. Nitrox- ja sekakaasusukellus edellyttää tarkkaa sekoittamista ja mittaamista. Tarkkuuden on oltava parempi kuin +/ 1%. Suositeltava tarkkuus +/ 0,1% (anturi ei sisälly toimitukseen).


Ominaisuudet ja Edut:

Virtausnopeuden vaikutukset:
Koska useimmat happianturit ovat osapaineen mittauslaitteita, suuret virtausnopeudet vastustavat
Antaa vääriä korkeita lukemia. Anturi toimii virtausnopeudella 100 millilitraa minuutissa - 2
Litraa minuutissa. Tämä on yleensä saavutettu käyttämällä virtausmittaria tai virtauksen vähennystä/rajoitinta. Hapena
Osapaine on 0,209 bar STP: ssä, jonka elektroninen mittauslaite tuottaa eniten 20,9%
Tarkka paine mittausta varten on siis myös 1Bar.

Lämpötilan vaikutukset:
Kun kaasupullo avataan, kaasun paine laskee 200 barista 1 baariin. Tämä aiheuttaa vakavan
Kaasun lämpötilan lasku. Anturit ovat erittäin lämpöherkkiä (2,5% celsiusasteen muutosta kohden)
Vaaditaan lämpötilan kompensointi. Tämä asennetaan yleensä ulkoisesti anturin takaosaan. Kuitenkin a
Lämpötilagradientti luodaan, kun anturin lämpötilan kompensointimekanismi syöttää tietoa huoneesta
Lämpötila ja anturin kaasun tunnistava kalvo kokee alhaisia ja laskevia lämpötiloja.
Tämä näkyy vaihtelevana lähtökohtana.

Venturi -toiminta:
Laitetta käyttävä sukeltaja haluaa yleensä mitata nopeasti ja mieluiten suoraan
Sylinteri.
Useimmissa laitteissa, jotka mahdollistavat tämän, on myös ongelma mahdollisesta Venturi -vaikutuksesta, joka vetää huoneilmaa sisään
Mitattu kaasu mitataan ja laimennetaan.

Kuinka se toimii:
Kuppi on suunniteltu sopimaan suoraan Scuba -sylinterin O -rengasta vasten ja myös Scuba DIN -kierteeseen
Asennus.
Kupolissa on kovera sisääntulo ja pieni reikä lopussa, jotta kaasu kerääntyy koveraan
Ja pakottaa huoneilman poistumaan näytteenottokaasuvirrasta. Reiän koko on valittu rajoittamaan virtausta, mutta sallii sen
Riittävä kaasu päästä anturiin ja mahdollistaa nopean reagoinnin. Venturi -vaikutukset eliminoidaan.
Kaasuvirta johdetaan kupolin koveran reiän läpi ja sitten yksisuuntaisen venttiilin läpi niin, että
Kaasu menee sisään, mutta ei voi palata takaisin kupolin läpi.
Ylimääräinen korkeapainekaasu kulkee suoraan Teen läpi ja ulos ilmakehään.
Virtauksenohjain ohjaa osan kaasusta anturiin.
Kun maksimilukema on saavutettu, kaasuvirta kytketään pois päältä ja kaasu jää loukkuun 1 baariin anturissa a
Toinen yksisuuntainen venttiili ulostulossa.
Poistoaukon yksisuuntaisilla venttiileillä voidaan myös estää ilman pääsy anturiin lukukauden aikana.

Edut:
Quick Ox tarjoaa nopean ja tarkan mittauksen ilman kaasun menetystä ja taitoa.
Tämän järjestelmän sivutuote on kaasuvirrat anturin poikki. Tämä estää korkeat paineet, jotka voivat vahingoittaa
Anturin kalvo eikä suoraan anturin pinnalle, kuten olemassa olevassa Dome -tunnistusjärjestelmässä.
Tätä laitetta voivat käyttää kaikki sukeltajatasot, eikä se ole riippuvainen taidoista tarkkuuden saavuttamiseksi. Kalibrointi on helppoa
Ja nopeasti poistamalla virtauksenohjaimen ja heiluttamalla raitista ilmaa.
