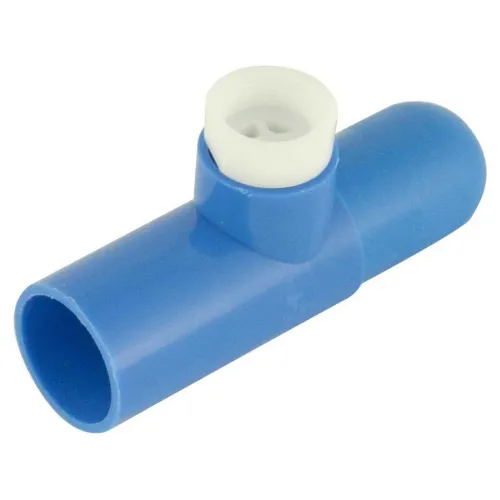

Vandagraph Quick-OX-sampler

De Quick Ox is ontworpen vanuit de behoefte om de zuurstofconcentratie in een duikfles nauwkeurig, gemakkelijk en snel te meten. Duiken met nitrox en gemengd gas vereist nauwkeurig mengen en meten. De nauwkeurigheid moet beter zijn dan +/- 1%. Met een voorkeursresolutie van +/ 0,1% (sensor niet inbegrepen).


Kenmerken en voordelen:

Effecten van stroomsnelheid:
Aangezien de meeste zuurstofsensoren partiële drukmeetinstrumenten zijn, vertalen de hoge stroomsnelheden die een weerstand ontmoeten zich:
In druk een vals hoge waarde geven. De sensor werkt met een stroomsnelheid tussen 100 milliliter per minuut tot 2
Liter per minuut. Dit wordt normaal gesproken bereikt door het gebruik van een stroommeter of stroombegrenzer/begrenzer. als zuurstof
Heeft een partiële druk van .209 Bar bij STP, wat het elektronische meetapparaat vertaalt naar 20,9%, de meest
Nauwkeurige druk om een meting uit te voeren is dus ook 1Bar.

Effecten van temperatuur:
Wanneer de cilinder wordt geopend, daalt de gasdruk van 200+ Bar naar 1 Bar atmosferisch. Dit veroorzaakt een ernstige
Temperatuurdaling van het gas. De sensoren zijn zeer temperatuurgevoelig (2,5% per graad Celsius verandering) dus
Temperatuurcompensatie is vereist. Deze wordt meestal extern aan de achterkant van de sensor gemonteerd. Echter, een
Temperatuurgradiënt wordt gecreëerd waar het sensortemperatuurcompensatiemechanisme informatie uit de kamer krijgt
Temperatuur en het sensorgasdetectiemembraan ervaart lage en dalende temperaturen.
Dit manifesteert zich als een wisselende baseline.

Venturi-actie:
De duiker die het apparaat gebruikt, wil meestal snel en idealiter direct vanaf de uitlaatklep van
De cilinder.
De meeste apparaten die dit mogelijk maken, hebben ook het probleem van een mogelijk Venturi-effect van het aanzuigen van kamerlucht tijdens
Meten en verdunnen van het gemeten gas.

Hoe werkt het:
De Dome is ontworpen om vlak tegen de O-ring op een Scuba-cilinder te passen en past ook in de schroefdraad van een Scuba DIN
Passend.
De Dome is voorzien van een concave inlaat en een klein gaatje aan het uiteinde zodat het gas zich ophoopt in de concave
En dwingt de kamerlucht uit de bemonsteringsgasstroom. De grootte van het gat is gekozen om de stroom te beperken maar toch toelaat
Voldoende gas om de sensor binnen te gaan en de snelle reactie mogelijk te maken. Venturi-effecten worden geëlimineerd.
De gasstroom wordt door de concave op de koepel door het gat geleid en vervolgens door een eenrichtingsklep, zodat:
Het gas gaat naar binnen, maar kan niet terugkeren door de koepel.
Overtollig gas onder hoge druk reist rechtstreeks door het T-stuk en de atmosfeer in.
Een deel van het gas wordt door de stroomonderbreker in de sensor geleid.
Wanneer een maximale meetwaarde is bereikt, wordt de gasstroom uitgeschakeld en wordt het gas bij 1 bar in de sensor vastgehouden door een
Tweede terugslagklep op de uitlaat.
De eenrichtingskleppen op de uitlaat dienen ook om te voorkomen dat lucht de sensor binnendringt tijdens de afleesperiode.

Voordelen:
De Quick Ox biedt snelle nauwkeurige metingen met minimaal gasverlies en minimale vaardigheid.
Een bijproduct van dit systeem is de gasstroom over de sensor. Dit voorkomt hoge drukken, die de
Membraan van de sensor en niet direct op het sensorvlak zoals in het bestaande Dome-detectiesysteem.
Dit apparaat kan door duikers van elk niveau worden gebruikt en is niet afhankelijk van vaardigheden om nauwkeurigheid te bereiken. Kalibratie is eenvoudig
En snel door de stroomonderbreker te verwijderen en in de frisse lucht te zwaaien.
