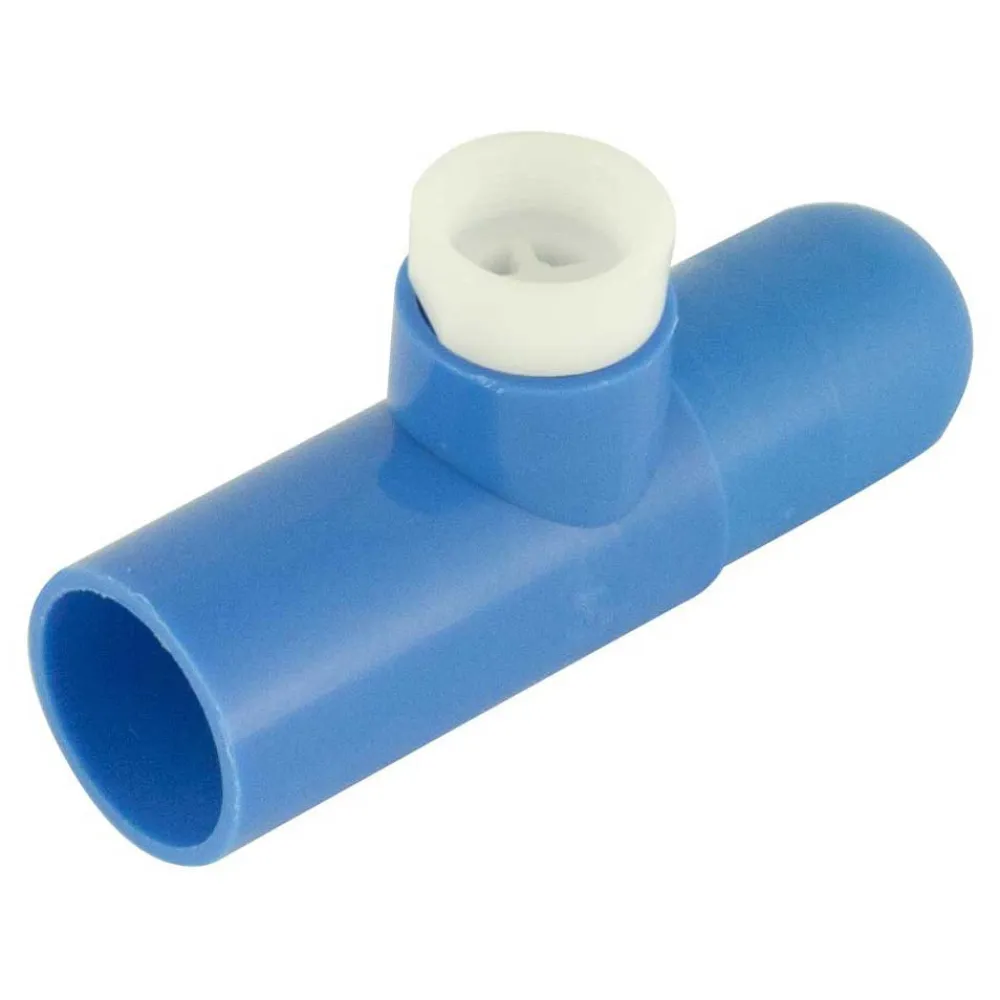

Vandagraph Amostrador Quick-OX

O Quick Ox foi projetado devido à necessidade de medir com precisão, facilidade e rapidez a concentração de oxigênio em um cilindro de mergulho subaquático. O mergulho com Nitrox e gás misto requer mistura e medição precisas. A precisão deve ser melhor que + / 1%. Com uma resolução preferível de + / 0,1% (sensor não incluído).


Características e benefícios:

Efeitos da taxa de fluxo:
Como a maioria dos sensores de oxigênio são dispositivos de medição de pressão parcial, as altas taxas de fluxo que encontram uma resistência traduzem
Em pressão dá uma leitura alta falsa. O sensor funcionará com uma taxa de fluxo entre 100 militros por minuto a 2
Litros por minuto. Isso normalmente é obtido com o uso de um medidor de fluxo ou redutor / restritor de fluxo. Como oxigênio
Tem uma pressão parcial de 0,209 Bar no STP, que o dispositivo de medição eletrônico traduz para 20,9%, o máximo
A pressão exata para fazer uma medição é, portanto, também em 1Bar.

Efeitos da temperatura:
Quando o cilindro é aberto, a pressão do gás está reduzindo de 200+ Bar para 1 Bar atmosférico. Isso causa uma severa
Queda na temperatura do gás. Os sensores são muito sensíveis à temperatura (2,5% por mudança de grau Celsius), então
é necessária compensação de temperatura. Isso geralmente é instalado externamente na parte traseira do sensor. No entanto, um
Gradiente de temperatura é criado onde o mecanismo de compensação de temperatura do sensor é alimentado com informações da sala
Temperatura e a membrana de detecção de gás do sensor está apresentando temperaturas baixas e caindo.
Isso se apresenta como uma linha de base variável.

Ação Venturi:
O mergulhador que usa o dispositivo geralmente deseja fazer uma medição rápida e, de preferência, diretamente da válvula de saída do
O cilindro.
A maioria dos dispositivos que permitem isso também tem o problema de um possível efeito Venturi de aspirar o ar ambiente durante
Medição e diluição do gás medido.

Como funciona:
A cúpula é projetada para se encaixar perfeitamente no anel O de um cilindro Scuba e também na rosca de um Scuba DIN
Apropriado.
O Dome foi equipado com uma entrada côncava e um pequeno orifício na extremidade para que o gás se acumule no côncavo
E força o ar da sala para fora do fluxo de gás de amostragem. O tamanho do orifício foi escolhido para restringir o fluxo, mas permitir
Gás suficiente para entrar no sensor e permitir uma resposta rápida. Os efeitos do Venturi são eliminados.
O fluxo de gás é canalizado pelo côncavo na cúpula através do orifício e, em seguida, através de uma válvula unidirecional para que
O gás entra, mas não pode retornar pela cúpula.
O excesso de gás de alta pressão viaja diretamente pelo Tee e sai para a atmosfera.
Parte do gás é desviada para o sensor pelo desviador de fluxo.
Quando uma leitura máxima é alcançada, o fluxo de gás é desligado e o gás é preso em 1Bar no sensor por um
Segunda válvula unidirecional na saída.
As válvulas unidirecionais na saída também servem para impedir a reentrada de ar no sensor durante o período de leitura.

Vantagens:
O Quick Ox oferece medição rápida e precisa com perda mínima de gás e habilidade mínima.
Um subproduto desse sistema é o gás que flui pelo sensor. Isso evita altas pressões, que podem danificar o
Membrana do sensor e não diretamente na face do sensor como no sistema de detecção Dome existente.
Este dispositivo pode ser usado por qualquer nível de mergulhador e não depende de habilidade para atingir a precisão. A calibração é fácil
E rápido removendo o divertor de fluxo e balançando ao ar livre.
