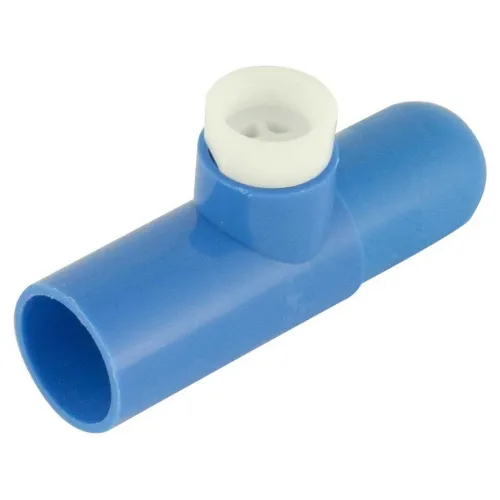

Vandagraph Sampler Quick-OX

Il Quick Ox è stato progettato per la necessità di misurare con precisione, facilità e rapidità la concentrazione di ossigeno in una bombola per immersioni subacquee. Le immersioni con nitrox e miscele di gas richiedono una miscelazione e una misurazione accurate. La precisione deve essere migliore di +/- 1%. Con una risoluzione preferibile di +/- 0,1% (Sensore non incluso).


Caratteristiche e vantaggi:

Effetti della portata:
Poiché la maggior parte dei sensori di ossigeno sono dispositivi di misurazione della pressione parziale, le portate elevate che incontrano una resistenza si traducono
In pressione danno una lettura falsamente alta. Il sensore funzionerà con una portata compresa tra 100 millitre al minuto a 2
Litri al minuto. Ciò è stato normalmente ottenuto mediante l'uso di un flussometro o di un riduttore/limitatore di flusso. come ossigeno
Ha una pressione parziale di .209 Bar a STP, che il misuratore elettronico traduce in 20,9%, il massimo
La pressione accurata per effettuare una misurazione è quindi anche a 1Bar.

Effetti della temperatura:
All'apertura della bombola la pressione del gas si riduce da 200+ Bar a 1 Bar atmosferico. Questo provoca un grave
Diminuzione della temperatura del gas. I sensori sono molto sensibili alla temperatura (2,5% per variazione di grado Celsius) quindi
è necessaria la compensazione della temperatura. Di solito è montato esternamente sul retro del sensore. Tuttavia, a
Viene creato un gradiente di temperatura in cui il meccanismo di compensazione della temperatura del sensore riceve informazioni dalla stanza
Temperatura e la membrana di rilevamento del gas del sensore sta registrando temperature basse e in calo.
Questo si presenta come una linea di base variabile.

Azione Venturi:
Il subacqueo che utilizza il dispositivo di solito desidera effettuare una misurazione rapidamente e idealmente direttamente dalla valvola di scarico del
Il cilindro.
La maggior parte dei dispositivi che consentono questo ha anche il problema di un possibile effetto Venturi di aspirare aria nell'ambiente durante
Misurazione e diluizione del gas misurato.

Come funziona:
La cupola è progettata per adattarsi all'O-ring su una bombola Scuba e si inserisce anche nella filettatura di una Scuba DIN
Montaggio.
Il Dome è stato dotato di un ingresso concavo e un piccolo foro all'estremità in modo che il gas si accumuli nel concavo
E costringe l'aria della stanza ad uscire dal flusso di gas di campionamento La dimensione del foro è stata scelta per limitare il flusso ma consentire
Gas sufficiente per entrare nel sensore e consentire la risposta rapida. Gli effetti Venturi sono eliminati.
Il flusso di gas viene incanalato dal concavo sulla cupola attraverso il foro e poi attraverso una valvola unidirezionale in modo che
Il gas entra ma non può tornare indietro attraverso la cupola.
Il gas ad alta pressione in eccesso viaggia direttamente attraverso il raccordo a T ed esce nell'atmosfera.
Una parte del gas viene deviata nel sensore dal deviatore di flusso.
Quando viene raggiunta una lettura massima, il flusso di gas viene interrotto e il gas viene intrappolato a 1Bar nel sensore da a
Seconda valvola unidirezionale in uscita.
Le valvole unidirezionali sull'uscita servono anche a fermare il rientro dell'aria nel sensore durante il periodo di lettura.

Vantaggi:
Il Quick Ox offre misurazioni rapide e accurate con una minima perdita di gas e un'abilità minima.
Un sottoprodotto di questo sistema è il flusso di gas attraverso il sensore. In questo modo si evitano pressioni elevate, che possono danneggiare il
Membrana del sensore e non direttamente sulla superficie del sensore come nel sistema di rilevamento Dome esistente.
Questo dispositivo può essere utilizzato da qualsiasi livello di subacqueo e non dipende dall'abilità per raggiungere la precisione. La calibrazione è facile
E veloce rimuovendo il deviatore di flusso e salutando l'aria fresca.
