Denali Fil Universal Trigger Wizard

Assistant déclencheur - Feux de route universels.


Caractéristiques:

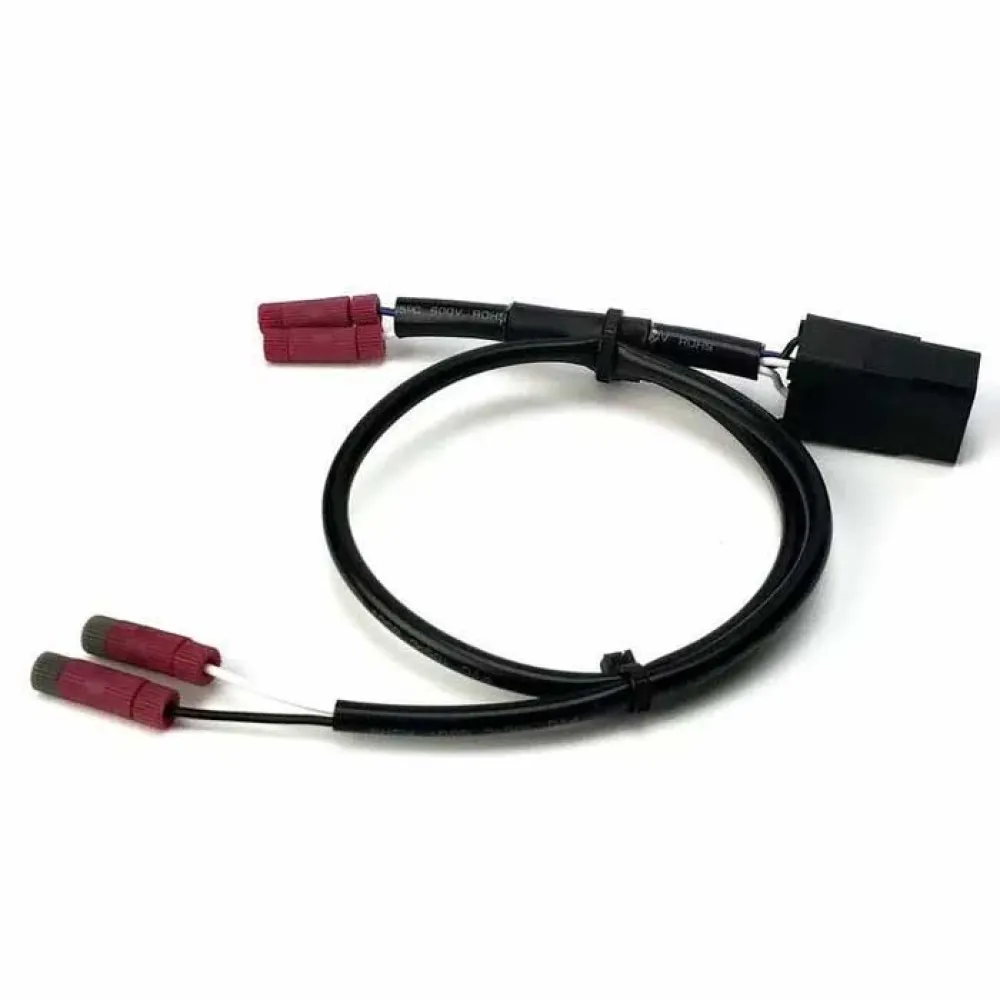

- Le Trigger Wizard est un adaptateur de câblage simple qui convertit un fil de feux de route de véhicule commuté à la masse en un fil de feux de route traditionnel qui délivre 12 volts lorsque vous allumez vos feux de route.
- Cet adaptateur est nécessaire si vous souhaitez émettre un signal de feux de route de 12 V qui permettra aux feux DENALI de changer d´intensité avec le commutateur de feux de route d´origine.

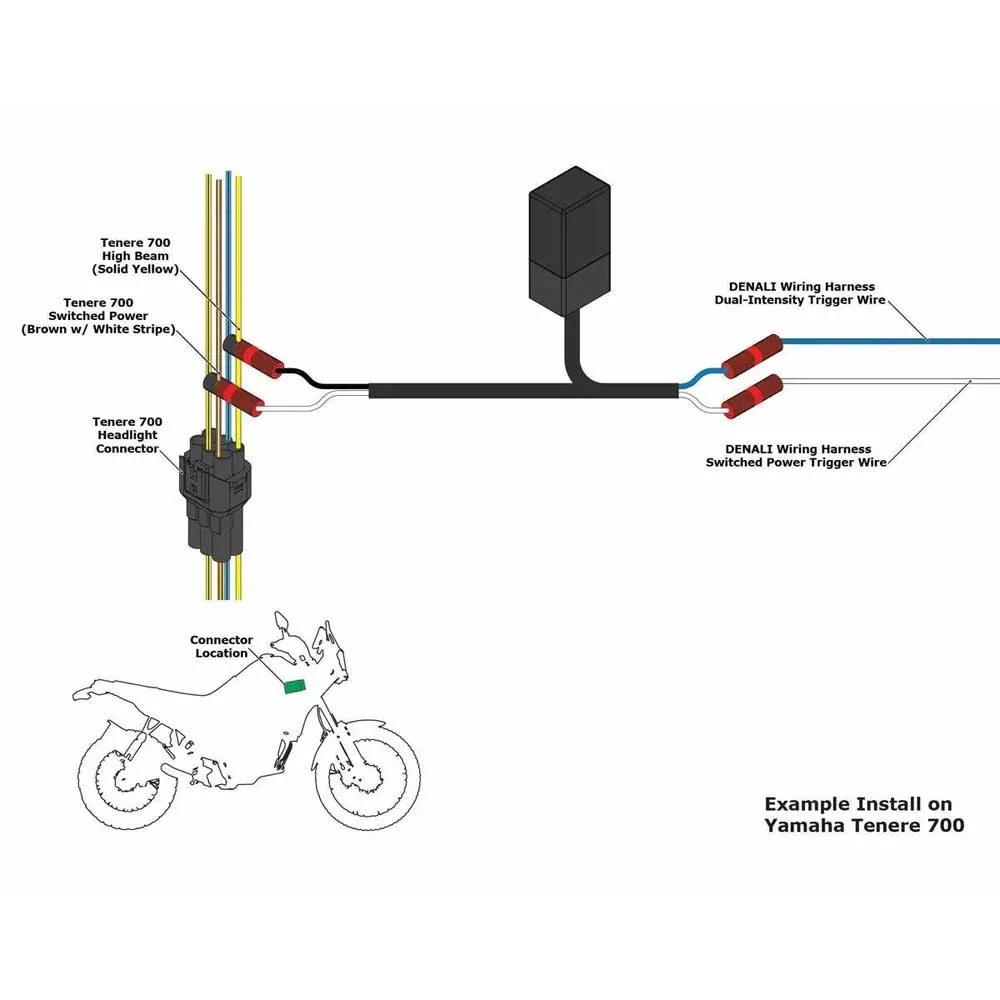

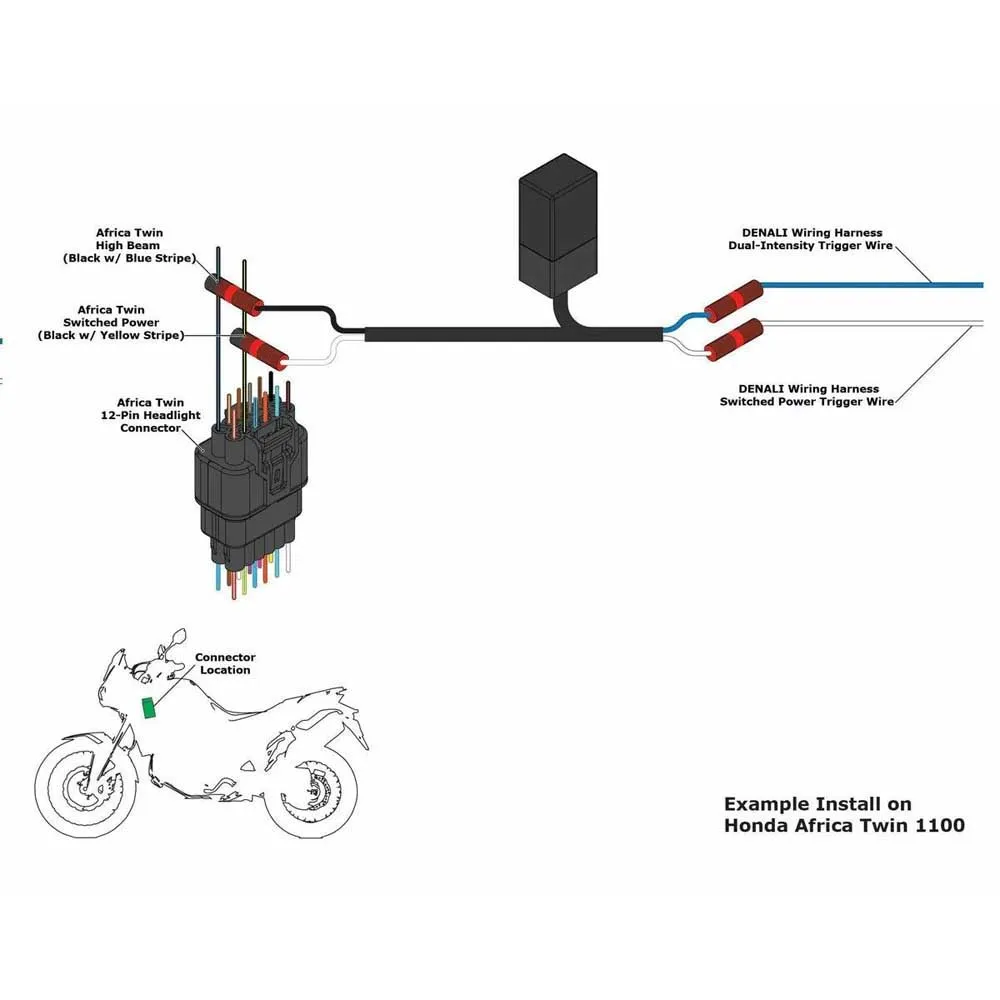

- Pour installer le Trigger Wizard, connectez simplement les extrémités blanche et bleue aux fils de déclenchement du faisceau de câbles DENALI à code couleur, puis connectez les fils noir et blanc aux fils de feux de route et d´alimentation commutée du véhicule, respectivement.
- La commutation à la masse est une configuration courante pour les circuits de phares de véhicules à LED et signifie simplement que l´interrupteur se trouve du côté masse du circuit de phare par opposition au côté alimentation du circuit.
- Pour savoir quel type de commutation votre véhicule possède, utilisez simplement un voltmètre pour mesurer la tension sur le fil des feux de route des phares lorsque vous activez/désactivez le commutateur des feux de route.
- Les circuits de feux de route commutés côté alimentation traditionnels afficheront 0 volt lorsque les feux de route sont éteints et 12+ volts lorsque les feux de route sont allumés.
- Les circuits de feux de route commutés à la masse font exactement le contraire, le fil mesurant 12+ volts lorsque les feux de route sont éteints et descendant en dessous de 1 volt lorsque les feux de route sont allumés.
- La connexion du Trigger Wizard en ligne entre le faisceau de câbles DENALI et le circuit de phare commuté à la masse inversera le signal pour activer correctement les fonctions de gradation DENALI.
- Cet adaptateur est compatible avec tous les faisceaux de feux de conduite DENALI DataDim et le contrôleur d´éclairage DialDim.
