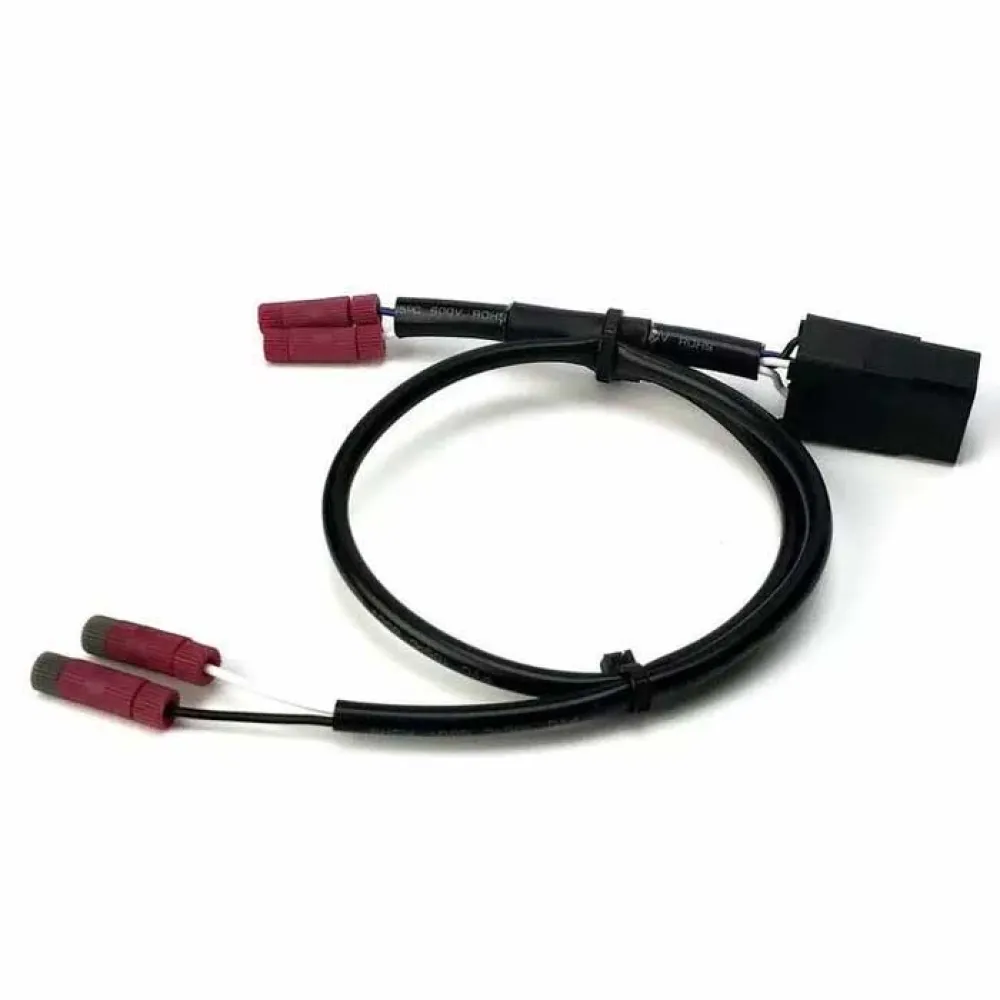

Denali Alambre Universal Trigger Wizard

Asistente de activación - Luz alta universal.


Características:

- El Asistente de activación es un adaptador de cableado simple que convierte un cable de luz alta de vehículo con interruptor a tierra en un cable de luz alta tradicional que emite 12 voltios cuando enciende la luz alta.
- Este adaptador es necesario si desea emitir una señal de luz alta de 12 V que permita que las luces DENALI cambien de intensidad con el interruptor de luz alta de fábrica.

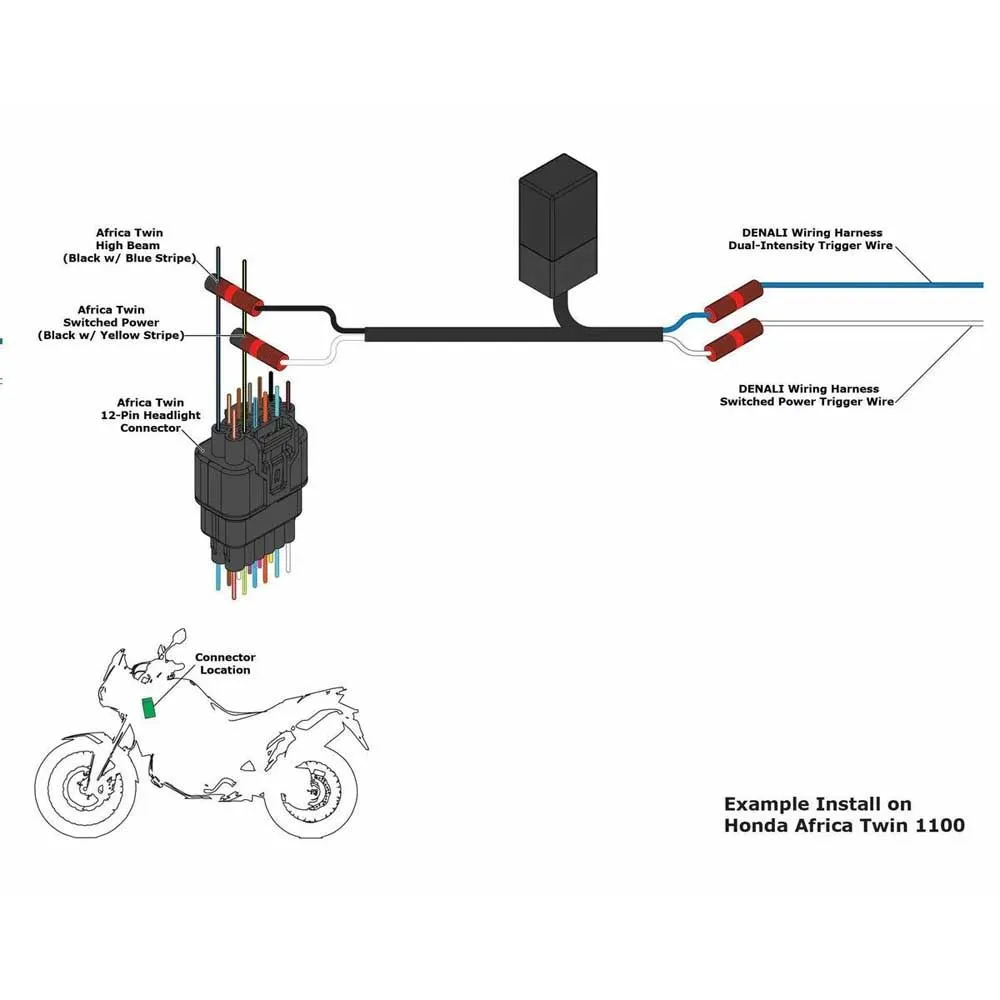

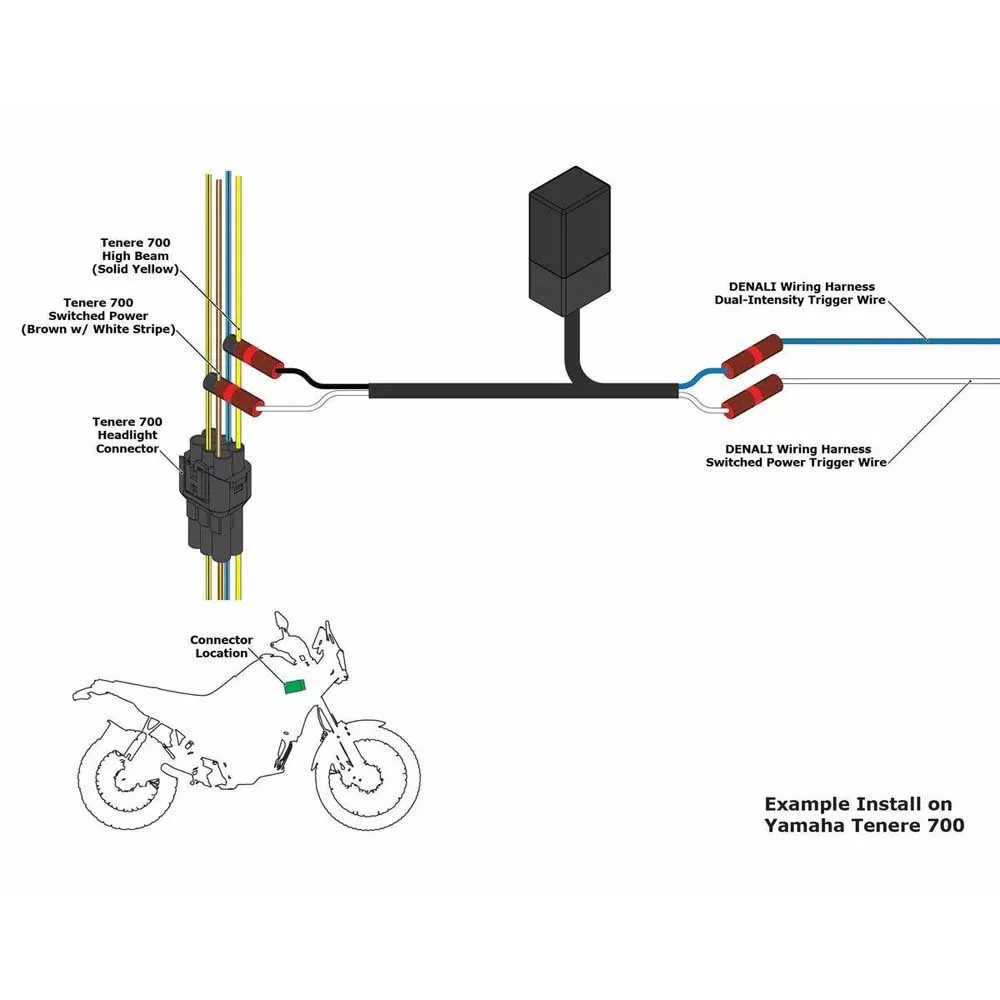

- Para instalar el Asistente de activación, simplemente conecte los extremos blanco y azul a los cables de activación del arnés de cableado DENALI codificados por colores y luego conecte los cables negro y blanco a los cables de alimentación conmutada y de luz alta del vehículo, respectivamente.
- El interruptor a tierra es una configuración común para los circuitos de faros LED de vehículos y simplemente significa que el interruptor está en el lado de tierra del circuito de los faros en lugar del lado de alimentación del circuito.
- Para saber qué tipo de interruptor tiene su vehículo, simplemente use un voltímetro para medir el voltaje en el cable de luz alta del faro mientras activa y desactiva el interruptor de luz alta.
- Los circuitos de luz alta con interruptor de "lado de alimentación" tradicionales mostrarán 0 voltios cuando la luz alta esté apagada y más de 12 voltios cuando la luz alta esté encendida.
- Los circuitos de luz alta con interruptor a tierra hacen exactamente lo contrario, donde el cable medirá más de 12 voltios cuando la luz alta esté apagada y caerá por debajo de 1 voltio cuando la luz alta esté encendida.
- Conectar el Asistente de activación en línea entre el arnés de cableado DENALI y el circuito de faros con interruptor a tierra invertirá la señal para activar correctamente las funciones de atenuación DENALI.
- Este adaptador es compatible con todos los arneses de luces de conducción DENALI DataDim y el controlador de iluminación DialDim.
