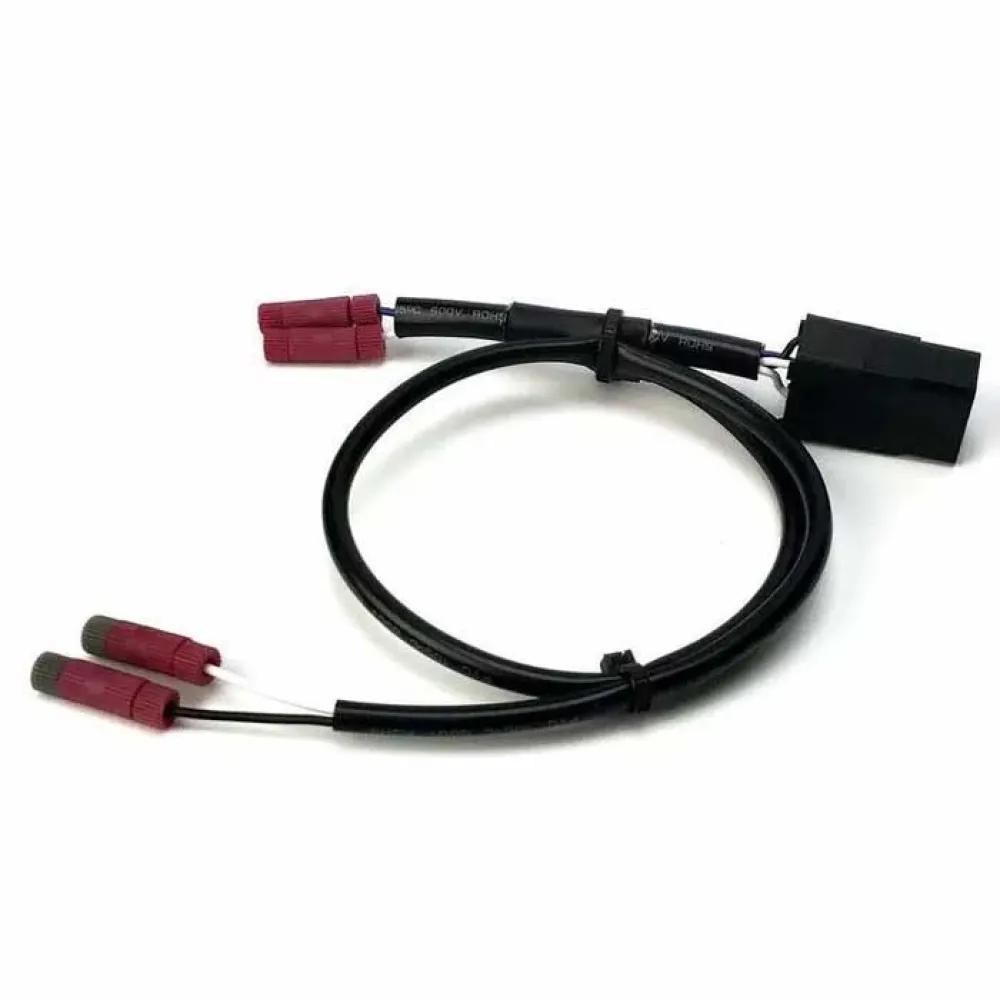

Denali Universal Trigger Wizard drut

Trigger Wizard - Uniwersalny Adaptor Świateł Drogowych

Funkcje:

- Trigger Wizard to prosty adapter okablowania, który konwertuje uziemiony przewód świateł drogowych pojazdu na tradycyjny przewód świateł drogowych, który wysyła 12 woltów po włączeniu świateł drogowych.
- Ten adapter jest wymagany, jeśli chcesz uzyskać sygnał 12 V świateł drogowych, który pozwoli światłom DENALI zmieniać intensywność wraz z fabrycznym przełącznikiem świateł drogowych.

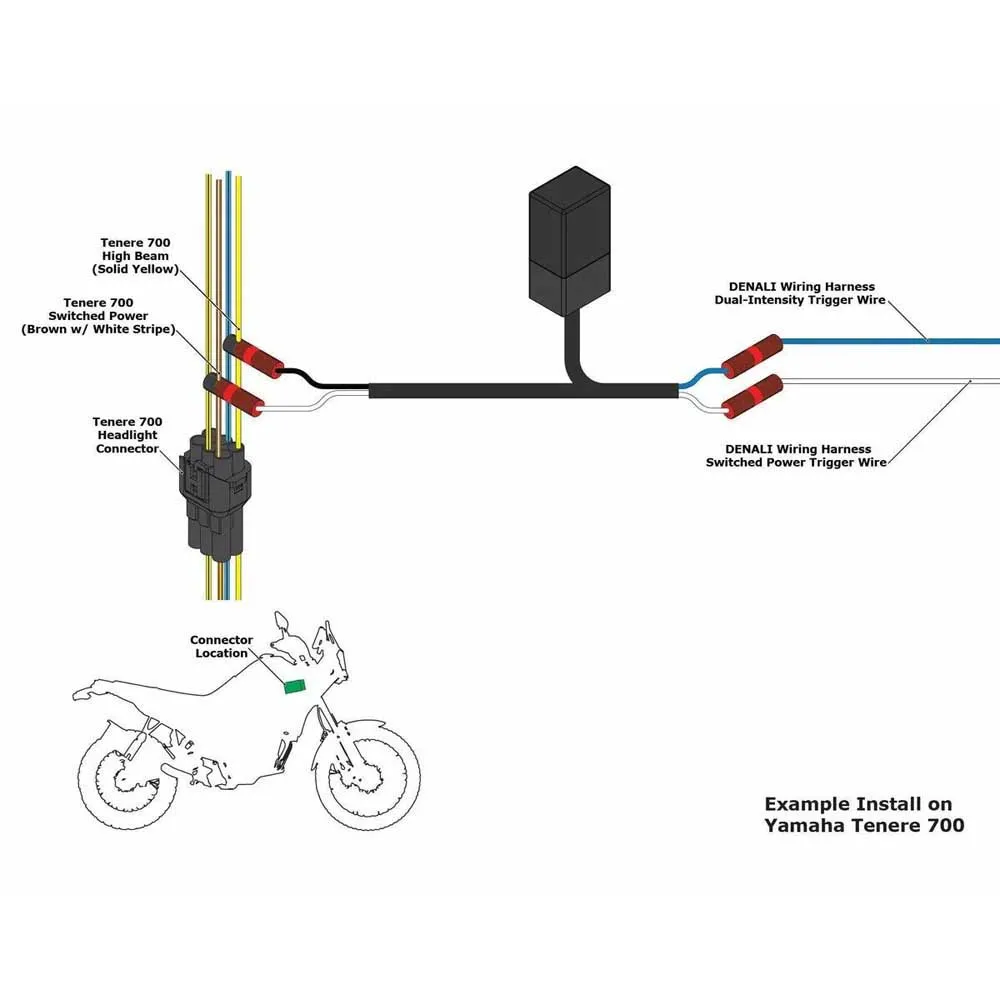

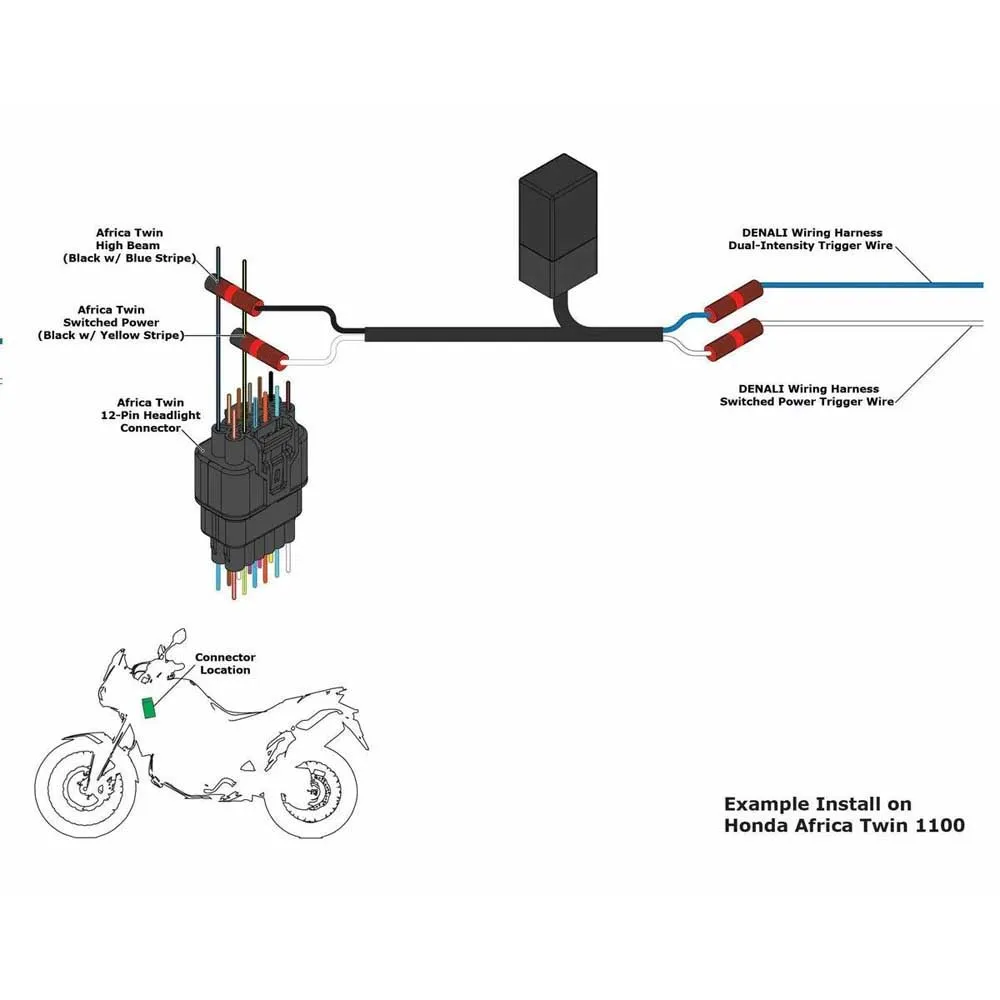

- Aby zainstalować Trigger Wizard, po prostu podłącz białe i niebieskie końcówki do kolorowych przewodów wyzwalających wiązki przewodów DENALI, a następnie podłącz czarne i białe przewody odpowiednio do przewodów świateł drogowych i zasilania pojazdu.
- Przełączanie uziemienia jest powszechną konfiguracją obwodów reflektorów LED pojazdów i oznacza po prostu, że przełącznik znajduje się po stronie uziemienia obwodu reflektora, a nie po stronie zasilania obwodu.
- Aby dowiedzieć się, jaki rodzaj przełączania ma Twój pojazd, po prostu użyj woltomierza, aby zmierzyć napięcie na przewodzie świateł drogowych reflektora podczas włączania/wyłączania przełącznika świateł drogowych.
- Tradycyjne obwody świateł drogowych przełączane po stronie zasilania pokażą 0 woltów, gdy światła drogowe są wyłączone, i 12+ woltów, gdy światła drogowe są włączone.
- Obwody świateł drogowych z przełączaniem uziemienia działają dokładnie odwrotnie, gdzie przewód będzie miał napięcie 12+ woltów, gdy światła drogowe są wyłączone, i spadnie poniżej 1 wolta, gdy światła drogowe są włączone.
- Podłączenie Trigger Wizard szeregowo między wiązką przewodów DENALI a obwodem reflektorów z przełączaniem uziemienia odwróci sygnał, aby prawidłowo aktywować funkcje ściemniania DENALI.
- Ten adapter jest kompatybilny ze wszystkimi wiązkami przewodów świateł drogowych DENALI DataDim i kontrolerem oświetlenia DialDim
