Denali Universal Trigger Wizard tråd

Trigger Wizard - Universal fjernlys.


Funktioner:

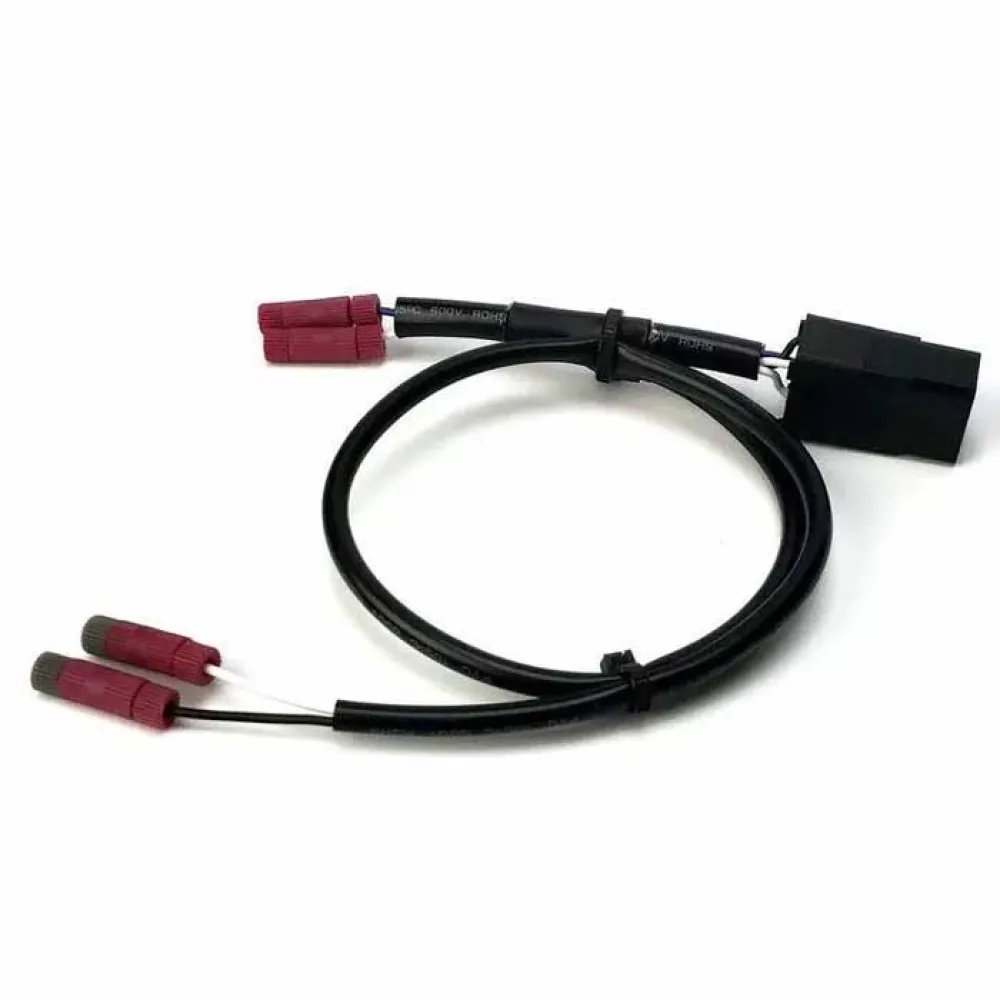

- Trigger Wizard er en simpel ledningsadapter, der konverterer en jordstyret fjernlysledning til en traditionel fjernlysledning, der udsender 12 volt, når du tænder for dit fjernlys.
- Denne adapter er påkrævet, hvis du vil have et 12V fjernlyssignal, der gør det muligt for DENALI-lys at ændre intensitet med din fabriksmonterede fjernlyskontakt.

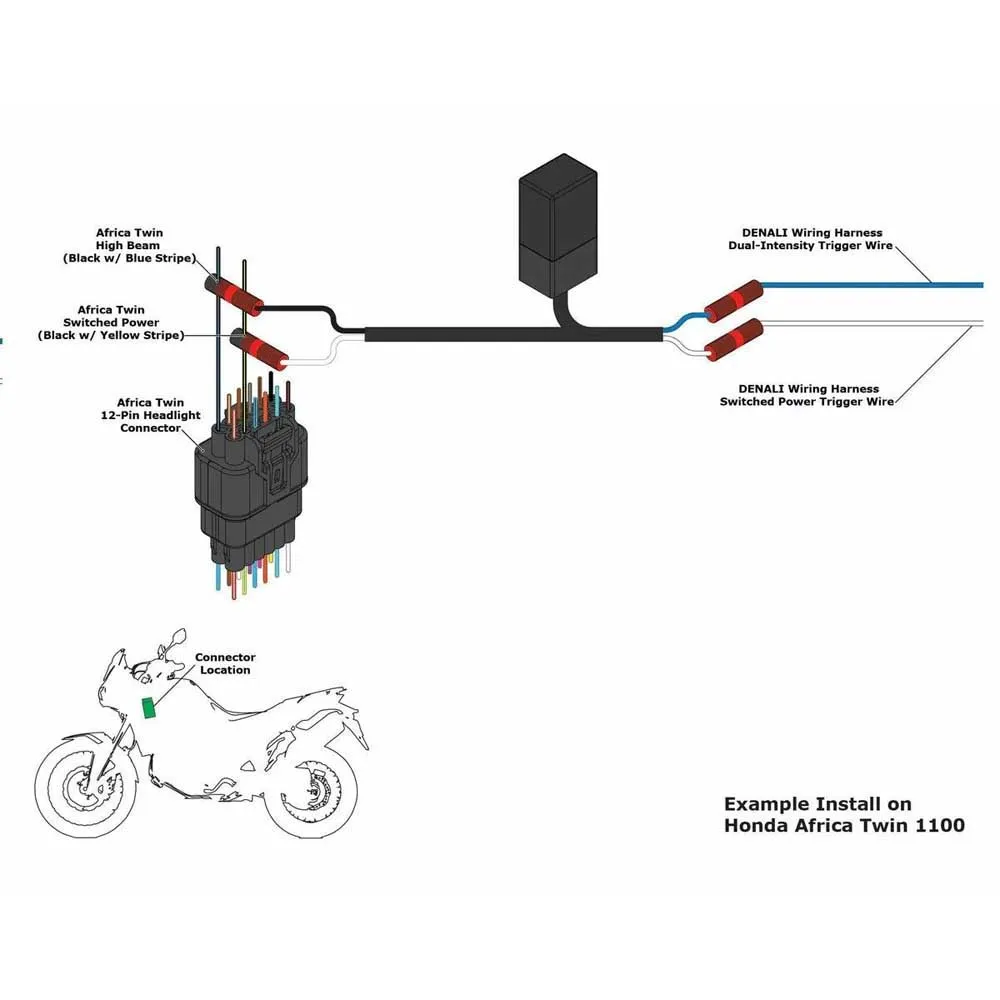

- For at installere Trigger Wizard skal du blot tilslutte de hvide og blå ender til de farvekodede DENALI-ledningsnets triggerledninger og derefter tilslutte de sorte og hvide ledninger til henholdsvis køretøjets fjernlys- og tændingsledning.
- Jordstyring er en almindelig konfiguration for LED-forlygtekredsløb og betyder blot, at kontakten er på jord-siden af forlygtekredsløbet i modsætning til strøm-siden af kredsløbet.
- For at se, hvilken type styring dit køretøj har, skal du blot bruge et voltmeter til at måle spændingen på forlygtens fjernlysledning, når du tænder og slukker for fjernlyset.
- Traditionelle "strømside"-styrede fjernlyskredsløb viser 0 volt, når fjernlyset er slukket, og 12+ volt, når fjernlyset er tændt.
- Jordstyrede fjernlyskredsløb gør det stik modsatte, hvor ledningen vil måle 12+ volt, når fjernlyset er slukket, og falde til under 1 volt, når fjernlyset er tændt.
- Tilslutning af Trigger Wizard imellem DENALI-ledningsnettet og det jordstyrede forlygtekredsløb vil vende signalet for at aktivere DENALI-dæmpningsfunktionerne korrekt.
- Denne adapter er kompatibel med alle DENALI DataDim kørelyskabelonnet og DialDim lysstyringen.
