Denali Universal Trigger Wizard Draht

Trigger Wizard - Universal-Fernlicht.

Funktionen:

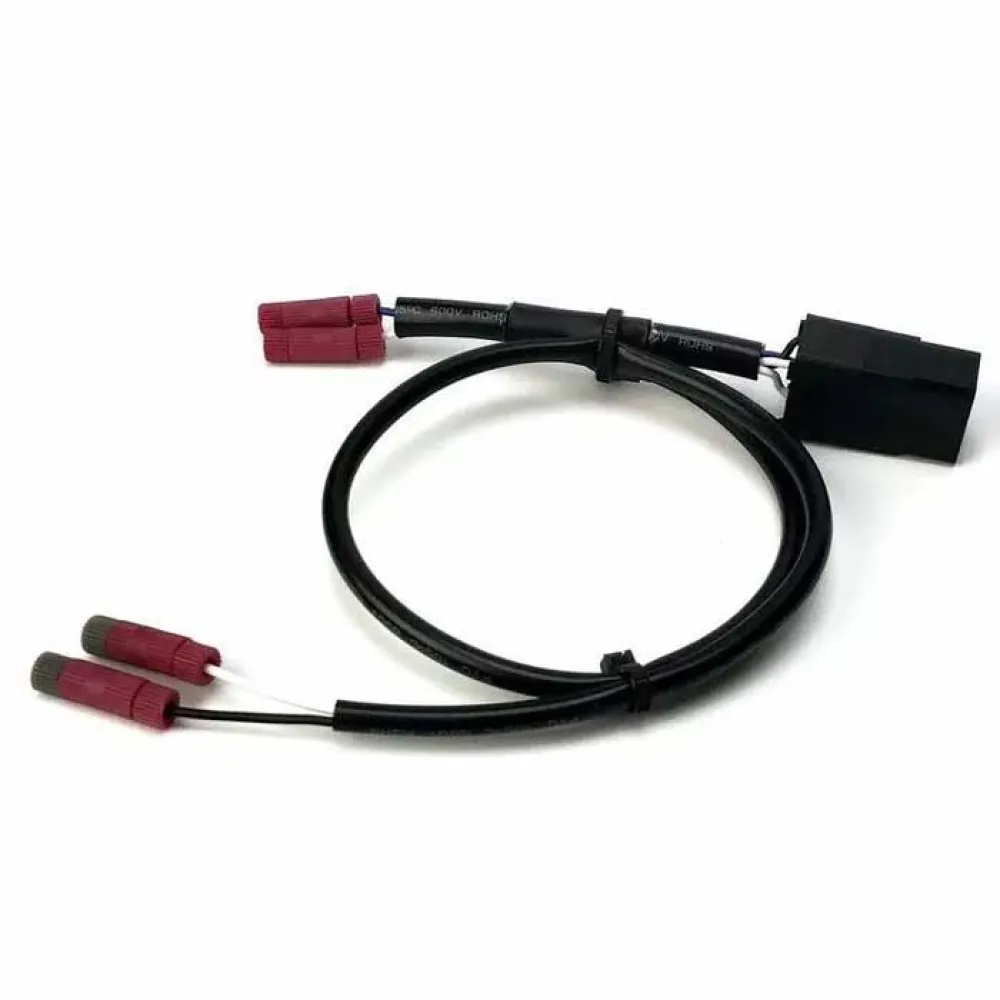

- Der Trigger Wizard ist ein einfacher Verdrahtungsadapter, der ein massegeschaltetes Fahrzeugfernlichtkabel in ein herkömmliches Fernlichtkabel umwandelt, das 12 Volt ausgibt, wenn Sie Ihr Fernlicht einschalten.
- Dieser Adapter wird benötigt, wenn Sie ein 12-V-Fernlichtsignal ausgeben möchten, mit dem DENALI-Leuchten die Intensität mit Ihrem werkseitigen Fernlichtschalter ändern können.

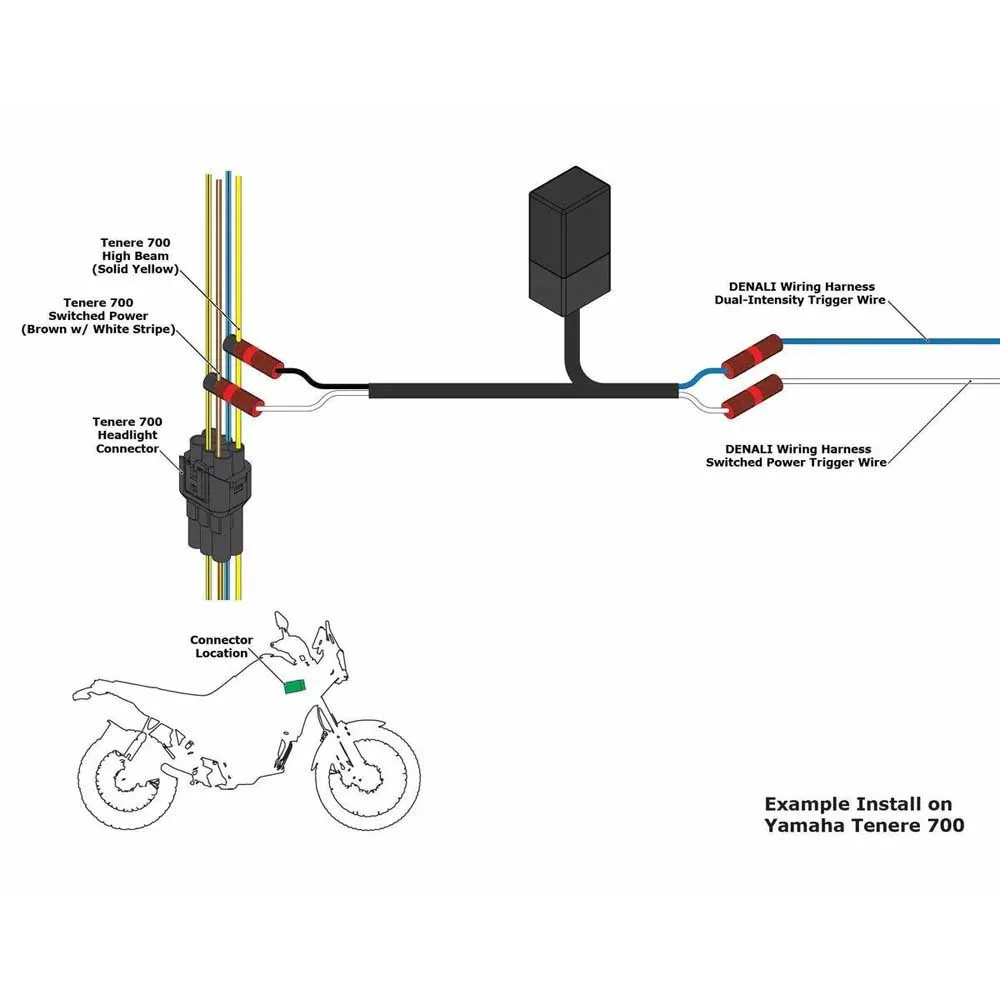

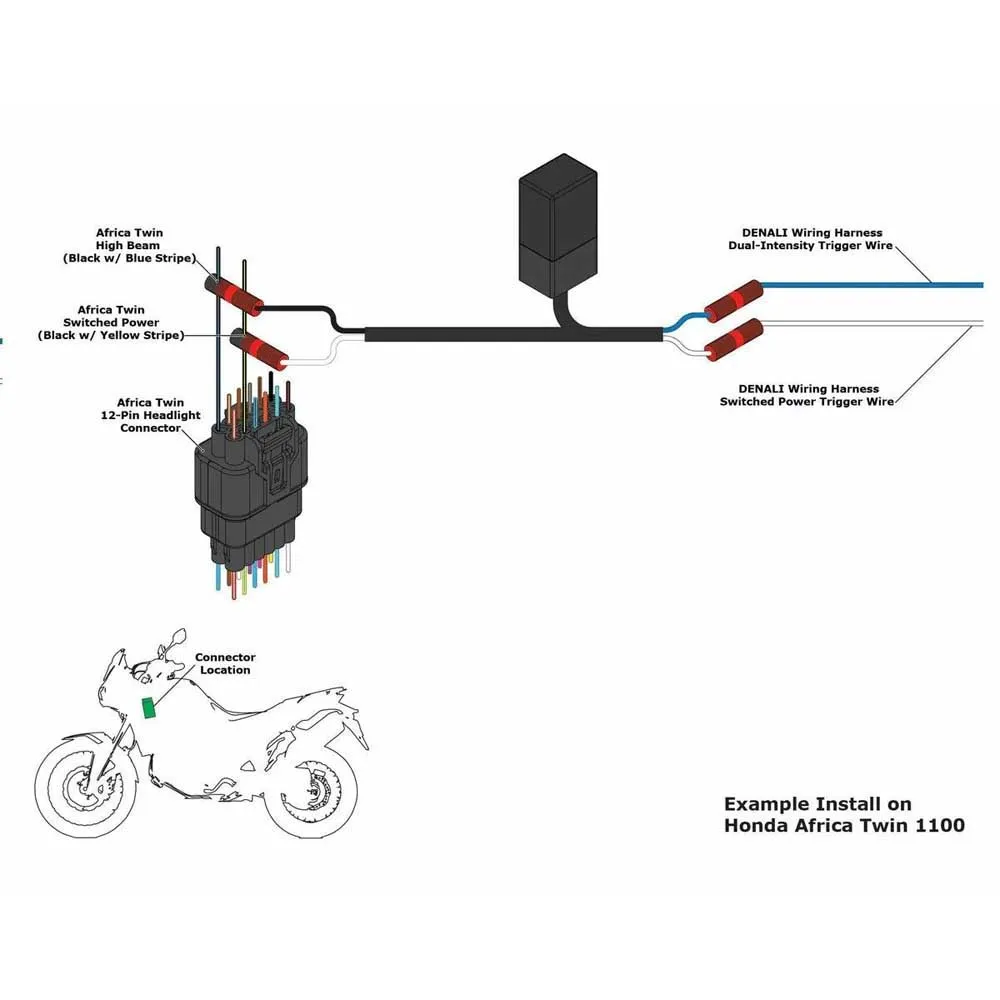

- Um den Trigger Wizard zu installieren, schließen Sie einfach die weißen und blauen Enden an die farbcodierten DENALI-Kabelbaum-Triggerkabel an und verbinden Sie dann die schwarzen und weißen Leitungen mit den Fahrzeugfernlicht- bzw. Schaltstromkabeln.
- Masseschaltung ist eine übliche Konfiguration für LED-Fahrzeugscheinwerferstromkreise und bedeutet einfach, dass sich der Schalter auf der Masseseite des Scheinwerferstromkreises befindet und nicht auf der Stromseite des Stromkreises.
- Um festzustellen, welche Art von Schaltung Ihr Fahrzeug hat, verwenden Sie einfach ein Voltmeter, um die Spannung am Fernlichtkabel des Scheinwerfers zu messen, während Sie den Fernlichtschalter ein- und ausschalten.
- Herkömmliche "stromseitig" geschaltete Fernlichtstromkreise zeigen 0 Volt an, wenn das Fernlicht ausgeschaltet ist, und 12+ Volt, wenn das Fernlicht eingeschaltet ist.
- Massegeschaltete Fernlichtstromkreise machen genau das Gegenteil, wobei das Kabel 12+ Volt misst, wenn das Fernlicht ausgeschaltet ist, und auf unter 1 Volt abfällt, wenn das Fernlicht eingeschaltet ist.
- Durch den Anschluss des Trigger Wizard in Reihe zwischen dem DENALI-Kabelbaum und dem massegeschalteten Scheinwerferstromkreis wird das Signal umgekehrt, um die DENALI-Dimmfunktionen ordnungsgemäß zu aktivieren.
- Dieser Adapter ist mit allen DENALI DataDim-Fahrscheinwerferkabelbäumen und dem DialDim-Beleuchtungssteuergerät kompatibel.
