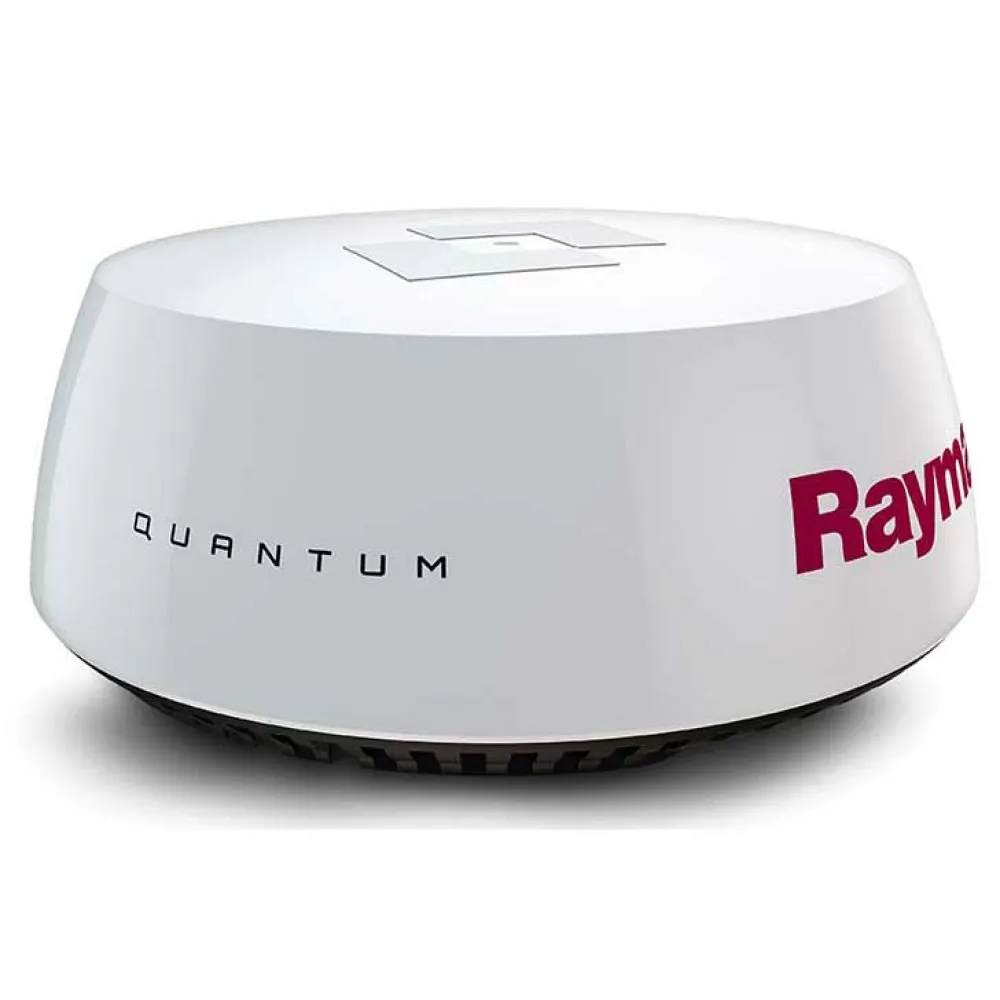

Raymarine Antenne Quantum Q24C

Raymarine Quantum Radar, de FLIR, est la prochaine génération de radars maritimes dotés de la technologie de compression d'impulsions CHIRP.

Définissant une nouvelle norme pour les radars compacts à semi-conducteurs, Quantum offre une imagerie radar de qualité supérieure sur des distances longues et extrêmement courtes. Le Wi-Fi intégré et le câblage fin simplifient ;installation et la conception légère et économe en énergie de Quantum fournit des émissions rayonnées sûres et une consommation d'énergie considérablement réduite.

Imagerie radar supérieure

La technologie avancée de séparation de cibles ATX ™ exclusive de FLIR affiche des cibles telles que des bateaux, des points de repère, des roches, des bouées et des cellules météo avec une résolution et une qualité de séparation inégalées

Radar quantique

Radar à magnétron ordinaire

CHIRP Pulse Compression:

Excellente détection à courte portée et détails de cible améliorés avec une portée minimale de 18 pi (6 m)

CHIRP La compression d'impulsion assure que plus d'énergie atteigne chaque cible, résultant en une imagerie supérieure sur de longues distances

Petite détection de cible:

La technologie CHIRP Pulse Compression de Quantum identifie de petites cibles faibles, même lorsqu'elles sont positionnées à proximité de rendements élevés.

Quantum détecte le petit kayak très près de la cloison étanche du secteur riverain

Sensibilisation immédiate

La technologie à semi-conducteurs Quantum est prête à ;emploi en quelques secondes, sans période d'échauffement prolongée.

Installation simplifiée

Connexion Wi-Fi simple entre Quantum et n'importe quel MFD alimenté par Raymarine LightHouse II

Le câble d'alimentation de petit diamètre de Quantum est facile à acheminer à travers des espaces restreints

Facile à mettre à niveau - Quantum utilise le même modèle de boulon que les radars de génération précédente. Le câble adaptateur Quantum en option élimine le besoin d'utiliser de nouveaux câbles radar

Conception économe en énergie et légère

Pèse 50% de moins que les radars magnétron traditionnels

Émissions sûres grâce au transmetteur radar à semi-conducteurs de faible puissance de Quantum

Très faible consommation d'énergie (transmission 17 watts et 7 watts en veille)

Durée de vie prolongée de la batterie du navire sous voile

Caractéristiques:

Tension d'entrée: 12 ou 24 Vcc (Min: 10.8V, Max: 31.2 V)

Mise en réseau: Wi Fi ou Ethernet filaire (RayNet)

Type d'antenne: Patch Array

Consommation d'énergie: Mode de transmission 17W; mode veille 7W; mode veille 2W

Gamme: Echelles de 1/16 à 24 miles nautiques

Fréquence d'émission: 9354 à 9446 MHz

Puissance de pointe: 20W

Duplexeur: Circulateur

Largeurs d'impulsion (3 dB): 40 ns à 14,7 µs

CHIRP Longueurs: 400 ns à 20 µs

CHIRP Bande passante: Jusqu'à 32 MHz

Bande passante IF: 26 MHz

Bruit: Moins de 4 dB

Max. Échelle de portée: de 1/16 à 24 milles marins

Largeur de faisceau (nominale): 4,9 ° horizontal et 20 ° vertical

Polarisation: Horizontal

Imperméabilisation: IPX6

Poids: 5,6 kg (12,3 lb)
