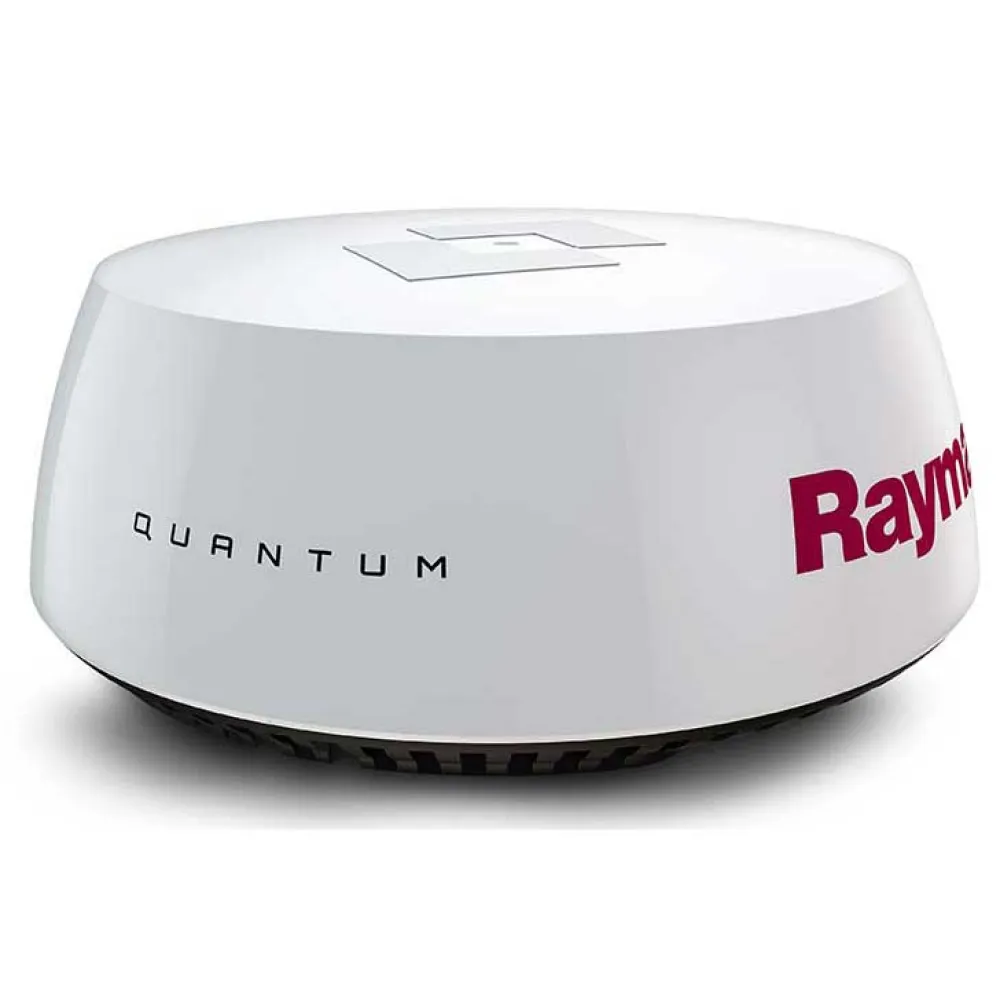

Raymarine Antenna Quantum Q24C

Raymarine Quantum Radar, di FLIR, è la nuova generazione di radar marino con tecnologia di compressione degli impulsi CHIRP.

Stabilendo un nuovo standard per i radar a stato solido compatti, Quantum offre immagini radar di qualità superiore su distanze lunghe ed estremamente brevi. Il Wi-Fi integrato e il cablaggio sottile semplificano ;installazione e il design leggero ed energeticamente efficiente di Quantum fornisce emissioni irradiate sicure e un consumo energetico notevolmente ridotto.

Imaging radar superiore:

;esclusiva tecnologia di separazione dei target ATX ™ di FLIR visualizza bersagli come barche, punti di riferimento, rocce, boe e celle meteorologiche con risoluzione e qualità di separazione insuperabili

Radar quantico

Radar normale del magnetron

Compressione del polso CHIRP:

Eccellente rilevamento a corto raggio e dettagli obiettivo migliorati con un range minimo di 18 '(6 m)

CHIRP La compressione del polso assicura che più energia raggiunga ciascun obiettivo, ottenendo immagini superiori su lunghe distanze

Rilevazione di piccoli target:

La tecnologia CHIRP Pulse Compression di Quantum identifica bersagli piccoli e deboli, anche se posizionati vicino a forti ritorni.

Quantum rileva il piccolo kayak molto vicino alla paratia del lungomare

Consapevolezza immediata:

La tecnologia Quantum a stato solido è pronta per ;uso in pochi secondi, senza lunghi periodi di riscaldamento.

Installazione semplificata:

Semplice connessione Wi-Fi tra Quantum e qualsiasi MFD Raymarine LightHouse II

Il cavo di alimentazione di piccolo diametro di Quantum è facile da instradare attraverso spazi ristretti

Facile da aggiornare: Quantum utilizza lo stesso schema di bulloni dei radar della generazione precedente. Il cavo adattatore Quantum opzionale elimina la necessità di utilizzare nuovi cavi radar

Efficienza energetica e design leggero:

Pesa il 50% in meno rispetto ai tradizionali radar a magnetron

Emissioni sicure grazie al trasmettitore radar a stato solido a bassa potenza di Quantum

Consumo energetico molto basso (17 Watt di trasmissione e 7 Watt di standby)

Durata prolungata della batteria del velivolo durante la navigazione

specifiche tecniche:

Tensione di ingresso: 12 o 24 V cc (Min: 10,8 V, Max: 31,2 V)

Rete: Wi Fi o Ethernet cablata (RayNet)

Tipo di antenna: Patch Array

Consumo di energia: modalità di trasmissione 17W; modalità standby 7W; modalità sleep 2W

Portata: Scale Da 1/16 a 24 miglia nautiche

Frequenza di trasmissione: da 9354 a 9446 MHz

Potenza massima di picco: 20W

Duplexer: circolatore

Pulse Widths (3 dB): da 40 ns a 14,7 µs

Lunghezze CHIRP: da 400 ns a 20 µs

Larghezza di banda CHIRP: fino a 32 MHz

SE Larghezza di banda: 26 MHz

Rumore: meno di 4 dB

Max. Scala: da 1/16 a 24 miglia nautiche

Larghezza del fascio (nominale): 4,9º orizzontale e 20º verticale

Polarizzazione: orizzontale

Impermeabilità: IPX6

Peso: 5,6 kg (12,3 libbre)
