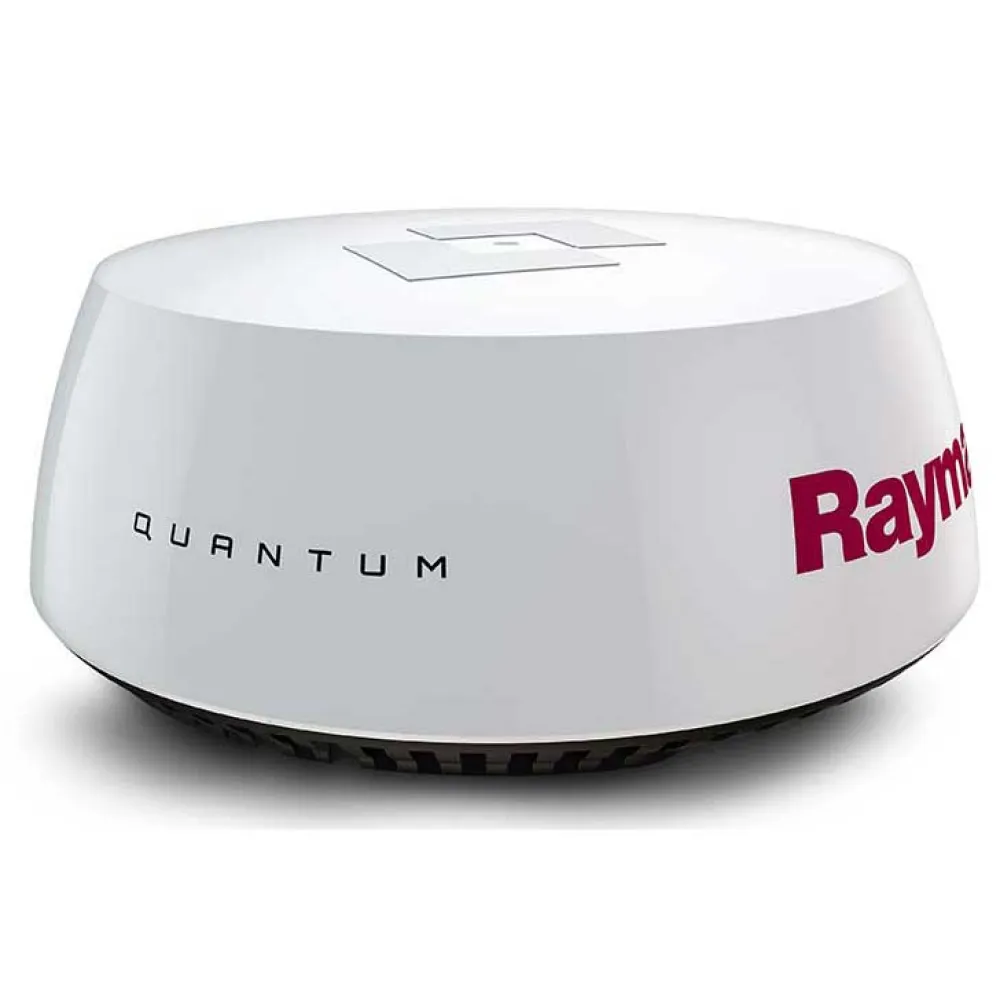

Raymarine Quantum Q24C-antenne

Raymarine Quantum Radar, van FLIR, is de volgende generatie zeestraten met CHIRP-pulscompressietechnologie.

Quantum biedt een nieuwe standaard voor compacte solid-state radar en levert superieure radarbeelden op zowel lange als extreem korte afstanden. Geïntegreerde Wi-Fi en dunne bekabeling vereenvoudigt de installatie plus Quantum's energie-efficiënte en lichtgewicht ontwerp zorgt voor een veilige uitgestraalde emissie en een aanzienlijk lager energieverbruik.

Superior Radar Imaging:

FLIR's exclusieve ATX ™ geavanceerde doelscheidingstechnologie geeft doelen weer zoals boten, oriëntatiepunten, rotsen, boeien en weercellen met een onovertroffen resolutie en scheidingskwaliteit

Quantum Radar

Gewone magnetronradar

CHIRP Pulse Compressie:

Uitstekende korte afstandsdetectie en verbeterd doeldetail met een minimum bereik van 18 '(6 m)

CHIRP Pulscompressie zorgt ervoor dat meer energie elk doel bereikt, wat resulteert in superieure beeldvorming op lange afstanden

Kleine targetdetectie:

De CHIRP Pulse Compression-technologie van Quantum identificeert kleine, zwakke doelen, zelfs wanneer deze dicht bij sterke returns worden geplaatst.

Quantum detecteert de kleine kajak heel dicht bij het schutbord aan de waterkant

Onmiddellijke bewustwording:

Quantum solid state-technologie is binnen enkele seconden klaar voor gebruik, zonder lange opwarmtijd.

Vereenvoudigde installatie:

Eenvoudige Wi-Fi-verbinding tussen Quantum en elke door Raymarine LightHouse II aangedreven MFD

Quantum's voedingskabel met een kleine diameter is eenvoudig door nauwe ruimtes te leiden

Eenvoudig te upgraden - Quantum gebruikt hetzelfde boutpatroon als vorige generatie radars. Optionele Quantum-adapterkabel maakt nieuwe radarkabels overbodig

Energiezuinig en lichtgewicht ontwerp:

Weegt 50% minder dan traditionele magnetronradars

Veilige emissie dankzij Quantum's solid state radarzender met laag vermogen

Zeer laag stroomverbruik (zendvermogen van 17 watt en 7 watt standby)

Verlengde levensduur van de batterij van de boot wanneer deze onder zeil is

specificaties:

Ingangsspanning: 12 of 24 Vdc (Min: 10.8V, Max: 31.2 V)

Netwerken: Wi-Fi of bedraad Ethernet (RayNet)

Type antenne: Patch-array

Stroomverbruik: Zendmodus 17W; standby-modus 7W; slaapstand 2W

Bereik: schalen Van 1/16 tot 24 zeemijlen

Verzendfrequentie: 9354 tot 9446 MHz

Piekvermogen: 20W

Duplexer: circulator

Pulsbreedten (3 dB): 40 ns tot 14,7 μs

CHIRP-lengtes: 400 ns tot 20 μs

CHIRP-bandbreedte: tot 32 MHz

IF Bandbreedte: 26 MHz

Ruis: minder dan 4 dB

Max. Bereikschaal: van 1/16 tot 24 zeemijlen

Beambreedte (nominaal): 4.9º horizontaal en 20º verticaal

Polarisatie: horizontaal

Waterdichtheid: IPX6

Gewicht: 5,6 kg (12,3 lb)
