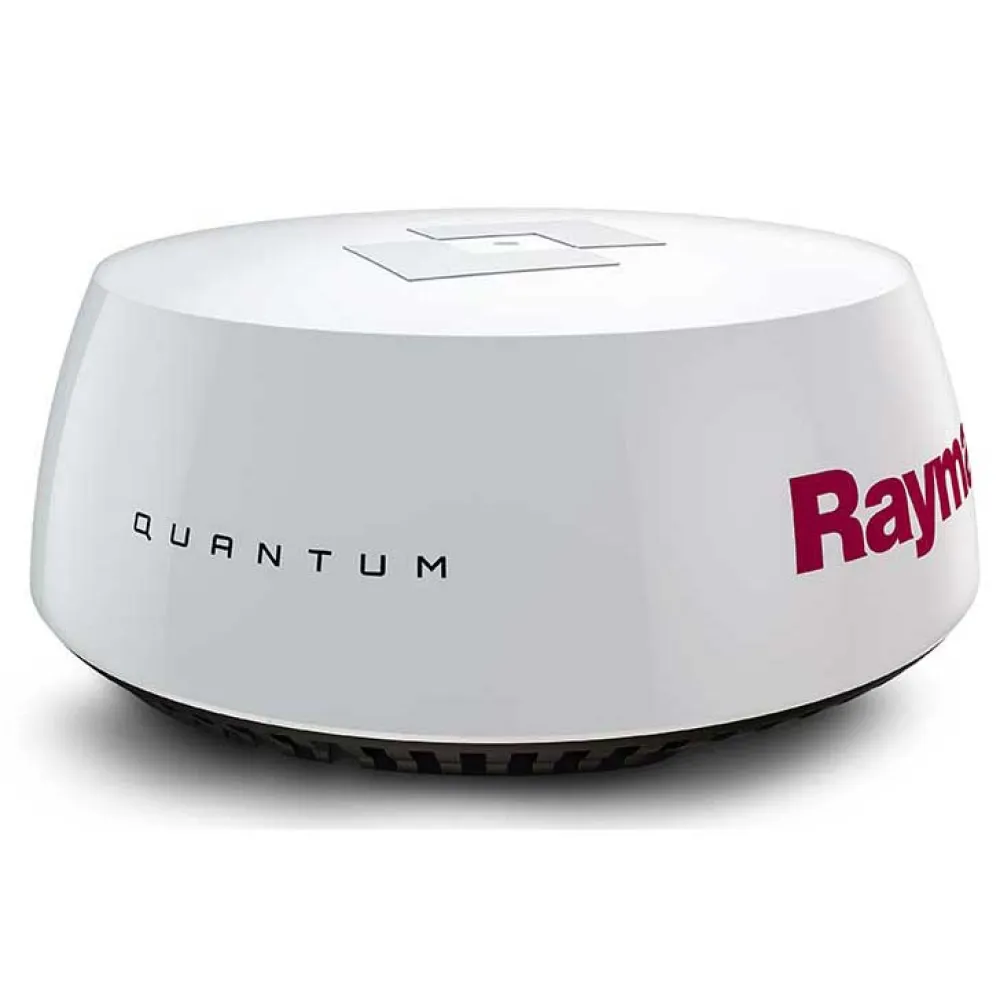

Raymarine Antena Quantum Q24C

Raymarine Quantum Radar firmy FLIR to kolejna generacja radaru morskiego wykorzystująca technologię kompresji impulsów CHIRP.

Wyznaczając nowy standard dla kompaktowego radaru półprzewodnikowego, Quantum zapewnia doskonałe obrazowanie radarowe zarówno na długich, jak i ekstremalnie krótkich zasięgach. Zintegrowane Wi Fi i cienkie okablowanie upraszcza instalację, a energooszczędna i lekka konstrukcja Quantum zapewnia bezpieczną emisję promieniowania i znacznie mniejsze zużycie energii.

Doskonałe obrazowanie radarowe:

Zaawansowana technologia separacji celów ATX ™ firmy FLIR wyświetla cele takie jak łodzie, punkty orientacyjne, skały, boje i komórki pogodowe o niezrównanej rozdzielczości i jakości separacji

Quantum Radar

Zwykły radar magnetronowy

CHIRP Kompresja tętna:

Doskonałe wykrywanie krótkiego zasięgu i ulepszone szczegóły celu z minimalnym zakresem 18 '(6 m)

CHIRP Kompresja impulsów zapewnia więcej energii docierającej do każdego celu, co daje lepsze obrazowanie na długich dystansach

Małe wykrywanie celów:

Technologia CHIRP Pulse Compression firmy Quantum identyfikuje małe, słabe cele, nawet jeśli znajduje się w pobliżu silnych zysków.

Quantum wykrywa mały kajak bardzo blisko grodzi na nabrzeżu

Natychmiastowa świadomość:

Kwantowa technologia półprzewodnikowa jest gotowa do użycia w ciągu kilku sekund, bez długiego okresu rozgrzewania.

Uproszczona instalacja:

Proste połączenie Wi-Fi między Quantum i dowolnym urządzeniem MFD Raymarine LightHouse II

Kabel zasilający małej średnicy firmy Quantum można łatwo przejechać przez ciasne miejsca

Łatwa do ulepszenia - Quantum wykorzystuje ten sam wzór śrub co radary poprzedniej generacji. Opcjonalny kabel adaptera Quantum eliminuje potrzebę uruchamiania nowych kabli radarowych

Energooszczędny i lekki projekt:

Waży o 50% mniej niż tradycyjne radary magnetronowe

Bezpieczne emisje dzięki zastosowaniu radarowego nadajnika radarowego Quantum o niskiej mocy

Bardzo niskie zużycie energii (transmisja 17 watów i gotowość 7 watów)

Wydłużona żywotność baterii podczas pływania pod żaglami

Dane techniczne:

Napięcie wejściowe: 12 lub 24 V DC (Min: 10,8 V, maks .: 31,2 V)

Sieć: Wi-Fi lub przewodowy Ethernet (RayNet)

Typ anteny: Patch Array

Zużycie energii: tryb transmisji 17 W; tryb gotowości 7 W; tryb uśpienia 2W

Zasięg: Wagi od 1/16 do 24 mil morskich

Częstotliwość nadawania: od 9354 do 9446 MHz

Moc szczytowa mocy: 20 W

Duplekser: Cyrkulator

Szerokość impulsu (3 dB): 40 ns do 14,7 μs

CHIRP Długości: 400 ns do 20 μs

CHIRP Przepustowość: do 32 MHz

IF Przepustowość: 26 MHz

Hałas: poniżej 4 dB

Max. Skala zasięgu: od 1/16 do 24 mil morskich

Szerokość wiązki (nominalnie): 4,9 ° w poziomie i 20 ° w pionie

Polaryzacja: pozioma

Hydroizolacja: IPX6

Waga: 5,6 kg (12,3 funta)
