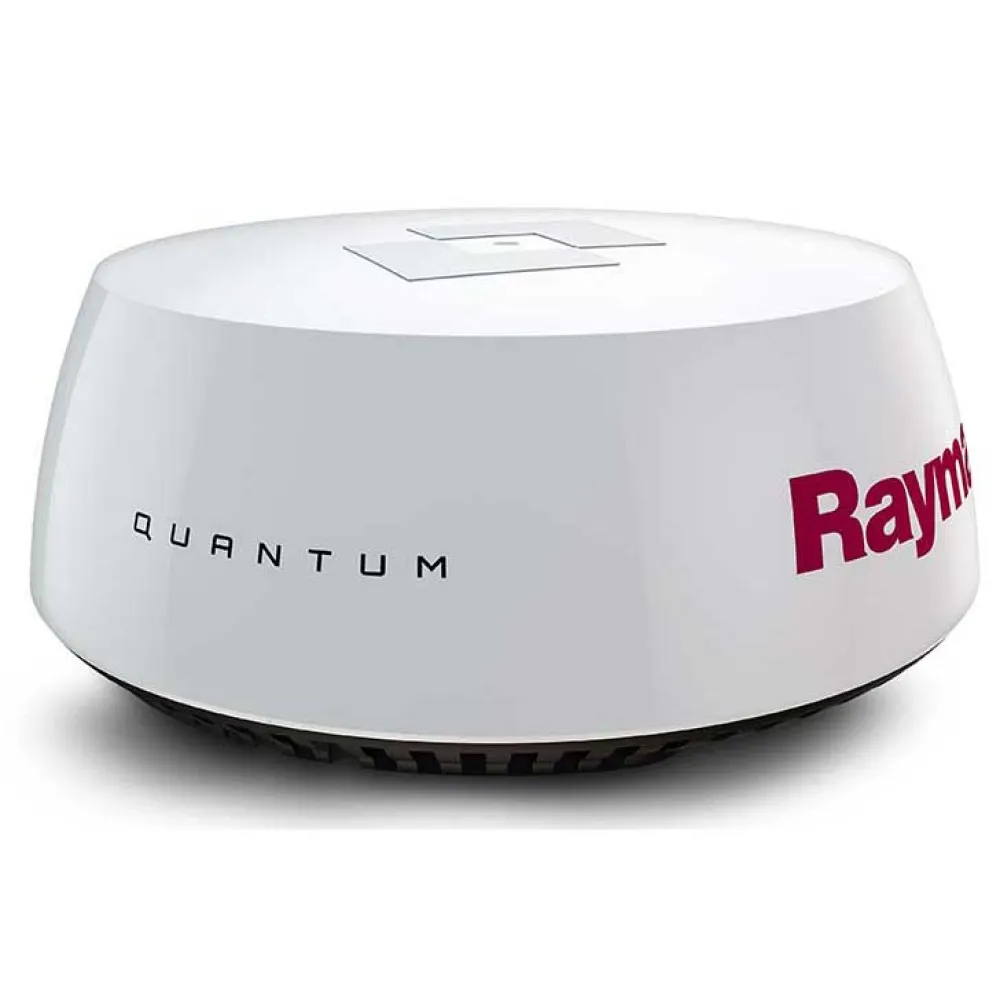

Raymarine Quantum Q24C-antenn

Raymarine Quantum Radar, av FLIR, är nästa generation av marina radar med CHIRP puls kompressionsteknik.

Inställning av en ny standard för kompakt solid state radar, Quantum levererar överlägsen radarbilder i både långa och extremt korta intervall. Integrerad Wi Fi och tunn kabling förenklar installationen plus Quantums energieffektiva och lätta design ger säkra utstrålade utsläpp och kraftigt minskad strömförbrukning.

Superior Radar Imaging:

FLIRs exklusiva ATX ™ avancerade målseparationsteknik visar mål som båtar, landmärken, bergarter, bojar och väderceller med oöverträffad upplösning och separationskvalitet

Quantum Radar

Vanlig magnetronradar

CHIRP Pulskompression:

Utmärkt kortslutningsdetektering och förbättrad måldetaljer med 18 '(6m) minsta intervall

CHIRP Pulskompression säkerställer att mer energi når varje mål, vilket resulterar i överlägsen bildbehandling på långa områden

Liten måldetektion:

Quantums CHIRP Pulse Compression-teknik identifierar små, svaga mål, även när de ligger nära starka avkastningar.

Quantum upptäcker den lilla kajaken väldigt nära vattnet

Omedelbar medvetenhet:

Kvantum solid state-teknik är klar att användas på några sekunder, utan någon lång uppvärmningstid.

Förenklad installation:

Enkel Wi Fi-anslutning mellan Quantum och någon Raymarine LightHouse II-driven MFD

Quantums små diameter strömkabel är lätt att röra genom trånga utrymmen

Lätt att uppgradera - Quantum använder samma bultmönster som tidigare generationsradar. Optional Quantum Adapter-kabel eliminerar behovet av att köra nya radarkablar

Energieffektiv och lätt design:

Väger 50% mindre än traditionella magnetronradar

Säkra utsläpp tack vare Quantums låga kraftbaserade radarsändare

Mycket låg strömförbrukning (17 watt sändning och 7 watt standby)

Förlängt fartygs batterilivslängd under segling

Specifikationer:

Ingångsspänning: 12 eller 24 V DC (Min: 10,8 V, Max: 31,2 V)

Nätverk: Wi Fi eller trådbundet Ethernet (RayNet)

Antenntyp: Patch Array

Strömförbrukning: Överföringsläge 17W; vänteläge 7W; sovläge 2W

Område: Vågar från 1/16 till 24 sjömil

Sändningsfrekvens: 9354 till 9446 MHz

Peak Power Output: 20W

Duplexer: Cirkulator

Pulsbredder (3 dB): 40 ns till 14,7 μs

CHIRP längder: 400 ns till 20 μs

CHIRP Bandbredd: Upp till 32 MHz

IF bandbredd: 26 MHz

Buller: Mindre än 4 dB

Max. Range Scale: från 1/16 till 24 nautiska mil

Breddbredde (nominell): 4,9º horisontell och 20º vertikal

Polarisering: Horisontell

Vattentätning: IPX6

Vikt: 5,6 kg (12,3 lb)
