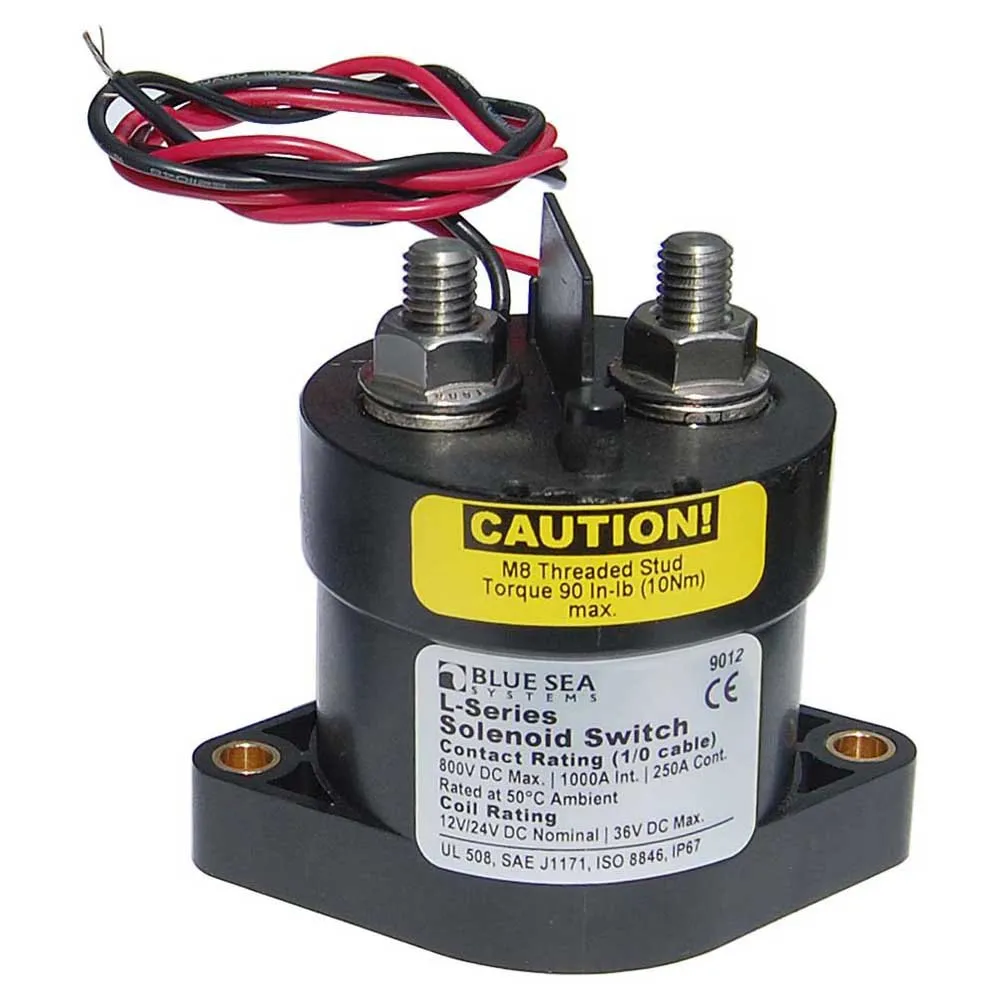

Blue Sea Systems Interruptor da série L

Características:

Contatos hermeticamente fechados / à prova de vapor
Ignição protegida segura para instalação a bordo de barcos movidos a gasolina
Ativado por um interruptor ON OFF montado em qualquer lugar
O controle integrado da bobina minimiza o aquecimento e consumo de corrente
Classe 450 Amp
Projetado para sistemas de 12 ou 24 volts
Ignição protegida segura para instalação a bordo de barcos movidos a gasolina
Ativado por um interruptor ON OFF de baixa amperagem montado em qualquer lugar


Especificações:

Conexão do circuito de controle: Fio estanhado 20 AWG
Tensão nominal: 12 V DC: 24 V DC
Função da bobina: normalmente aberta
Montagem: # 10
Corrente de corrente operacional: 3,6A ao mudar de estado
Corrente de operação amperagem contínua: 0,13 A @ 12 V: 0,07 A a 24 V
Tensão de entrada: 9 36 V DC
Torque do prisioneiro do terminal: 90 pol lb (10,17 Nm)

Classificação contínua:
250A usando tamanho de fio 1/0
300A usando tamanho de fio 2/0
400A usando tamanho de fio 4/0
450A usando 2 x (2/0) tamanho de fio

Classificação intermitente A quantidade máxima de corrente que uma chave foi projetada para transportar por um período mínimo de tempo designado.
275A (5 min) usando tamanho de fio 1/0
400A (5 min) usando tamanho de fio 2/0
500A (5 min) usando tamanho de fio 4/0
600A (5 min) usando 2 x (2/0) tamanho do fio

Classificação de arranque 30 seg. Normalmente associada à ´corrente de arranque´ que é a corrente exigida pelo circuito de arranque antes do motor dar partida. A corrente de arranque varia significativamente durante o ciclo de partida. Inicialmente, há uma grande oscilação de corrente necessária para superar a inércia e a compressão do motor. Esse pico pode ser duas a quatro vezes a corrente média de partida. Quando o motor está girando, há picos e vales à medida que os pistões passam pelos ciclos de compressão e exaustão. A classificação da corrente de partida é usada para dimensionar baterias, cabos e interruptores de bateria.
1,000A com cabo 1/0
1000A DC

Formulário de contato: SPST NO
Classificação de inrush: 0,25 seg (10 repetições): 2000A
Material do parafuso prisioneiro: aço inoxidável
Stud Terminal: Porca de Flange Serrilhada
Comprimento do prisioneiro do terminal: 0,66 pol. (16,76 mm)
Tamanho do pino terminal: 5 / 16´´ (M8)
Peso: 1,00 lb (0,45 kg)
