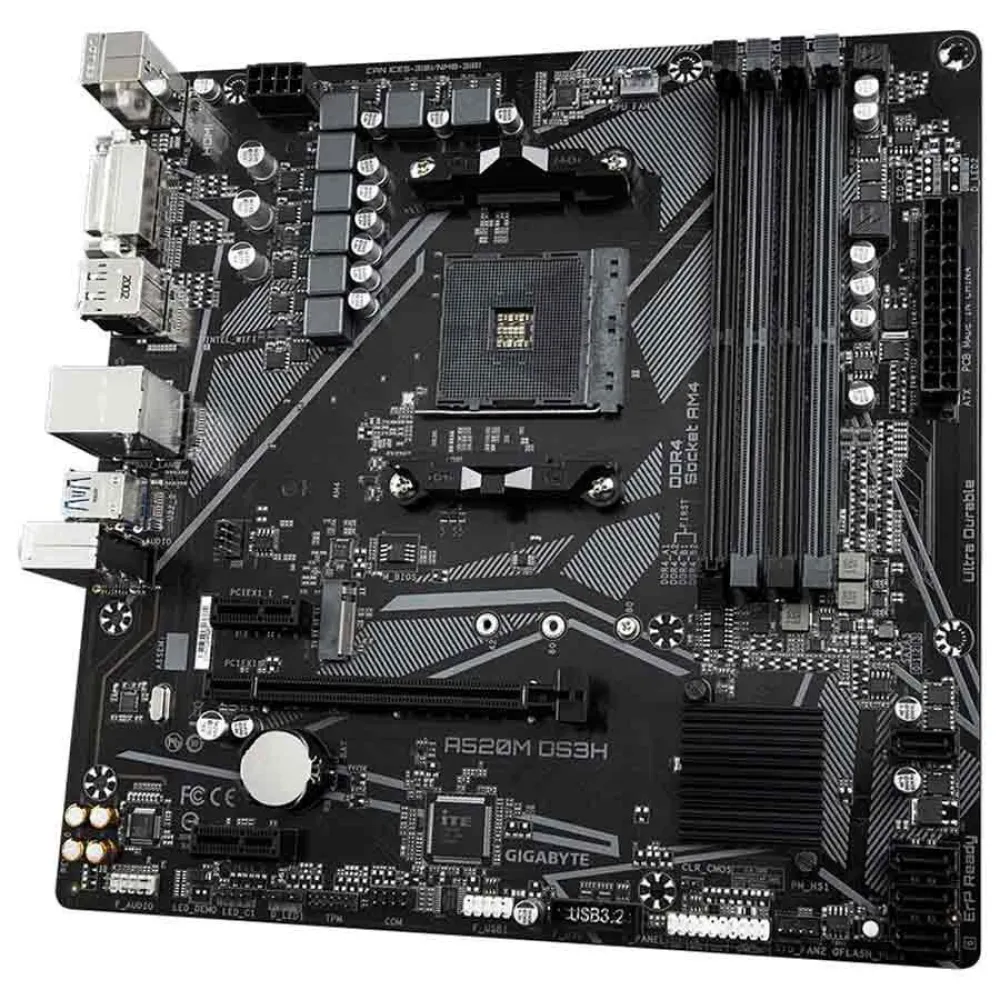

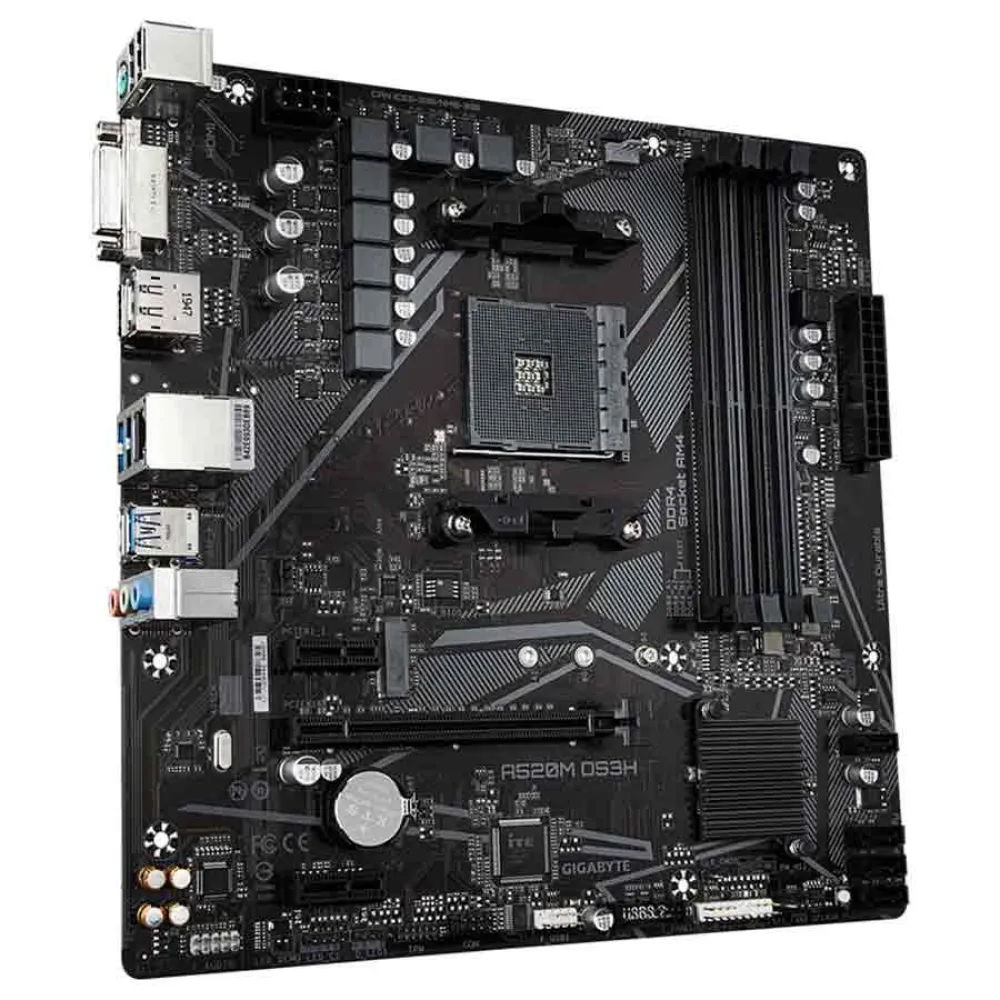

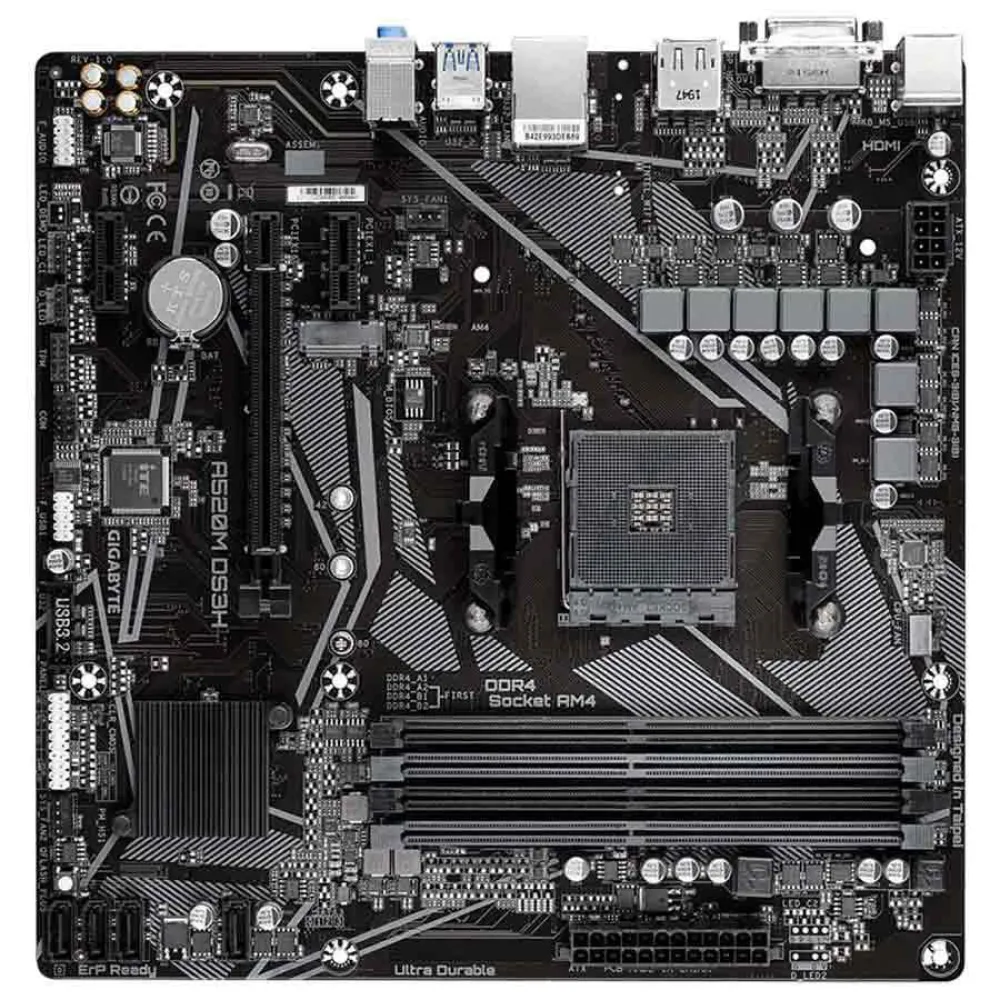

Gigabyte Carte mère A520M

Carte mère AMD A520 avec solution Pure Digital VRM, audio haute qualité, LAN de jeu GIGABYTE avec gestion de la bande passante, PCIe 3.0 x4 M.2, RGB FUSION 2.0, Smart Fan 5, Q Flash Plus
Les cartes mères de la série GIGABYTE UD utilisent une conception de MOSFET PWM numérique pur 5 + 3 phases + Low RDS (on) pour prendre en charge les processeurs AMD Ryzen™ de 3e génération en offrant une précision incroyable dans l'alimentation des composants les plus énergivores et les plus sensibles à l'énergie de la carte mère tout en offrant des performances système améliorées et une évolutivité matérielle ultime.


Caractéristiques:

Prend en charge AMD Ryzen™ série 5000/3e génération Ryzen™ et 3e génération Ryzen™ avec processeurs graphiques Radeon™
Double canal ECC/ Non ECC DDR4 sans tampon, 4 DIMM
Solution VRM numérique pure 5+3 phases avec MOSFET à faible RDS(on)
Connecteur M.2 NVMe PCIe 3.0 x4 ultra rapide
LAN de jeu 8118 exclusif à GIGABYTE avec gestion de la bande passante
HDMI, DVI D, ports d'affichage pour plusieurs affichages
RGB FUSION 2.0 prend en charge les bandes LED adressables et LED RVB
Smart Fan 5 dispose de plusieurs capteurs de température, en-têtes de ventilateur hybrides avec FAN STOP
Mise à jour du BIOS Q Flash Plus sans installer le processeur, la mémoire et la carte graphique

Avantages des MOSFET à faible RDS(on) :
Charge de grille optimisée pour minimiser les pertes de commutation.
Température inférieure, taille plus petite, meilleures caractéristiques thermiques.

Connecteur NVMe PCIe Gen3 x4 M.2 :
Les cartes mères GIGABYTE se concentrent sur la fourniture de la technologie M.2 aux passionnés qui souhaitent maximiser le potentiel de leur système.

LAN de jeu exclusif Realtek 8118 :
LAN Gigabit haut débit avec attribution automatique de bande passante
Realtek 8118 LAN est une puce réseau hautes performances et conviviale pour les joueurs avec allocation automatique de la bande passante pour assurer la priorité réseau la plus élevée du jeu ou de l'application. Il peut fournir aux utilisateurs les fonctionnalités les plus complètes et l'expérience Internet la plus rapide et la plus fluide.

Prise en charge HDMI 2.1 pour 4K / 60P / 21:9 / HDCP 2.3 :
HDMI 2.1, qui est rétrocompatible avec HDMI 2.0/1.4 et offre une bande passante de 48 Gb/s, soit deux fois plus que la génération précédente. Cela ouvre la possibilité aux utilisateurs de transférer plusieurs flux vidéo, ainsi qu'un rapport cinématique natif 21:9 (dans lequel la plupart des films sont tournés), une prise en charge Full HDR et HDCP 2.3, pour offrir la meilleure expérience visuelle aux téléspectateurs.

Ventilateur intelligent 5:
Avec Smart Fan 5, les utilisateurs peuvent s'assurer que leur PC de jeu peut maintenir ses performances tout en restant au frais. Smart Fan 5 permet aux utilisateurs d'échanger leurs en-têtes de ventilateur pour refléter différents capteurs thermiques à différents endroits sur la carte mère. De plus, avec Smart Fan 5, davantage d'en-têtes de ventilateur hybrides prenant en charge les ventilateurs en mode PWM et Voltage ont été introduits pour rendre la carte mère plus conviviale pour le refroidissement liquide.

5 capteurs de température
3 en-têtes de broche de ventilateur
Tous les en-têtes de broche de ventilateur mis à niveau vers des en-têtes de ventilateur hybrides
Ventilateurs et capteurs interopérables
Interface utilisateur intuitive pour le contrôle des ventilateurs

FAN STOP Hybrid FAN Header Logiciel Smart Fan 5 :
Atteignez le silence des fans. Avec Fan Stop, mappez n'importe quel ventilateur pour qu'il s'arrête complètement lorsque les températures chutent en dessous d'un seuil spécifié. Quel ventilateur s'arrête, en fonction des lectures de quel capteur et à quelle température, tout cela peut être personnalisé à votre guise.

En-têtes de broche de ventilateur hybride :
Prenez le contrôle total de votre configuration de refroidissement liquide ! Smart Fan 5 reçoit jusqu'à la seconde des informations sur le débit et la température de l'eau via les en-têtes de ventilateur hybrides ou des capteurs à thermistance externes, vous donnant une maîtrise absolue sur votre PC.
Tous les en-têtes de ventilateur hybrides peuvent détecter automatiquement le type de dispositif de refroidissement, qu'il s'agisse d'un ventilateur ou d'une pompe avec un mode PWM ou tension différent.

Nouveau logiciel Smart Fan 5 :
Choisissez parmi différents modes, Silencieux à Pleine vitesse, pour correspondre à vos préférences d'utilisation du système.
Pour chaque ventilateur ou pompe, vous pouvez utiliser la courbe de ventilateur intuitive pour définir les seuils de déclenchement et les vitesses de ventilateur correspondantes.

FUSION RVB 2.0 :
Avec les cartes mères A520, RGB Fusion 2.0 est encore meilleur avec les LED adressables. RGB Fusion 2.0 offre aux utilisateurs la possibilité de contrôler les bandes lumineuses RVB intégrées et RVB externes/LED adressables* pour la construction de leur PC. Déjà riche en couleurs et en motifs, RGB Fusion 2.0 est désormais mis à niveau pour améliorer la prise en charge des LED adressables. Avec des bandes de LED adressables externes, où chaque LED est adressable numériquement pour que les utilisateurs puissent découvrir encore plus de motifs, de styles et d'éclairages.
Avec A520, les cartes mères prennent en charge les bandes d'éclairage LED adressables externes 5V et jusqu'à 300 lumières LED. RGB Fusion 2.0 avec LED adressables est livré avec de nouveaux modèles et divers réglages de vitesse avec d'autres à venir.

Logiciel RVB Fusion 2.0 :
Avec une interface utilisateur intuitive intégrée, le RGB Fusion 2.0 vous offre une meilleure solution pour personnaliser les effets d'éclairage sur tous les appareils pris en charge. Des cartes mères aux cartes graphiques en passant par les produits périphériques, vous pouvez personnaliser votre plate-forme de jeu avec votre propre style et montrer votre construction en partageant les profils. De plus, le nouveau mode de jeu rend les effets d'éclairage interactifs avec des jeux sélectionnés pour vous offrir l'expérience de jeu la plus immersive.

APPLI GIGABYTE RVB Fusion :
Ne vous contentez pas de faire briller votre PC, faites-en une œuvre d'art que vos amis vous envieront. Avec l'application mobile GIGABYTE RGB Fusion, les utilisateurs peuvent regarder pendant qu'ils contrôlent l'éclairage de leur PC de jeu. Cela donne aux utilisateurs une facilité d'accès lorsqu'ils essaient d'ajuster les couleurs et les vitesses pour différents modes, tout cela peut être réalisé loin du clavier et du moniteur de leur PC.

Condensateurs audio haut de gamme :
Les cartes mères GIGABYTE utilisent des condensateurs audio haut de gamme. Ces condensateurs de haute qualité aident à fournir un son haute résolution et haute fidélité pour fournir les effets sonores les plus réalistes aux joueurs.

Protection contre le bruit audio :
Les cartes mères GIGABYTE disposent d'une protection contre le bruit audio qui sépare essentiellement les composants audio analogiques sensibles de la carte de la pollution sonore potentielle au niveau du PCB.

Q Flash Plus :
Mettez à jour le BIOS facilement sans installer le processeur, la mémoire et la carte graphique.
Avec GIGABYTE Q Flash Plus, vous n'avez pas besoin d'installer le processeur, la mémoire et la carte graphique ni d'entrer dans le menu du BIOS pour flasher le BIOS. Il suffit de télécharger et d'enregistrer un nouveau fichier BIOS (renommer en gigabyte.bin) sur la clé USB, puis d'appuyer sur le bouton Q Flash Plus dédié et le tour est joué !

Connecteurs d'alimentation à broche solide :
Les cartes mères A520 sont dotées de connecteurs d'alimentation ATX 12V 8 broches plaqués solides pour offrir une alimentation stable en cas de surcharge du processeur.
Avantages du connecteur d'alimentation à broche solide
Plus grande surface de contact pour l'électricité
Plus de quantité de métal pour maintenir une puissance plus élevée et la chaleur générée
Ultra durable et durée de vie plus longue

DÉMARRER LA PROTECTION CONTRE LA SULFURISATION :
Les composés soufrés dans l'air peuvent pénétrer dans de minuscules résistances embarquées, créant un changement chimique et provoquant l'ouverture ou le court-circuit de ces résistances. Si l'un de ces événements se produit, la carte mère ne fonctionnera pas. En équipant les résistances d'une conception anti-soufre, GIGABYTE donne aux cartes mères ultra durables un tout nouveau sens.

BIOS actualisé :
Le BIOS est essentiel pour les utilisateurs lors de la configuration initiale pour permettre les paramètres les plus optimaux. Avec une nouvelle interface graphique et des fonctionnalités plus faciles à utiliser, GIGABYTE a pu réinventer le BIOS pour offrir aux utilisateurs une meilleure expérience lors de la configuration de leur nouveau système.

CENTRE D'APPLICATION:
GIGABYTE APP CENTER est un portail utile de tous les utilitaires et pilotes GIGABYTE MB, vous pouvez choisir n'importe quel utilitaire que vous souhaitez installer depuis APP CENTER et vous tenir au courant des dernières versions des utilitaires et des pilotes.

EasyTune™ :
EasyTune™ de GIGABYTE est une interface simple et facile à utiliser qui permet aux utilisateurs d'affiner les paramètres de leur système ou d'ajuster les horloges et les tensions du système et de la mémoire dans un environnement Windows. Avec Smart Quick Boost, il suffit d'un clic pour overclocker automatiquement votre système, ce qui augmente encore les performances lorsque vous en avez le plus besoin.

@BIOS :
L'application GIGABYTE @BIOS vous permet de mettre à jour le BIOS de votre système depuis Windows à l'aide d'une interface utilisateur graphique simple et fluide. @BIOS peut télécharger automatiquement la dernière version à partir des serveurs GIGABYTE ou vous pouvez mettre à jour votre BIOS à partir d'un fichier sur votre ordinateur. @BIOS vous permet également d'enregistrer votre BIOS actuel dans un fichier, de récupérer votre BIOS précédent à partir d'une image et de sauvegarder votre BIOS sur une image.

Visionneuse d'informations système :
GIGABYTE System Information Viewer est un emplacement central qui vous donne accès à l'état actuel de votre système. Surveillez les composants tels que les horloges et le processeur, définissez votre profil de vitesse de ventilateur préféré, créez des alertes lorsque les températures deviennent trop élevées ou enregistrez le comportement de votre système ; ce sont les possibilités du System Information Viewer.


Caractéristiques:

CPU:
AMD Socket AM4, prise en charge de : AMD Ryzen™ série 5000/ 3e génération Ryzen™ et 3e génération Ryzen™ avec processeurs graphiques Radeon™
(Veuillez vous référer à la « Liste de prise en charge du processeur » pour plus d'informations.)

Jeu de puces :
AMD A520

Mémoire:
4 x sockets DIMM DDR4 prenant en charge jusqu'à 128 Go (capacité DIMM simple 32 Go) de mémoire système
Processeurs AMD Ryzen™ série 5000/ AMD Ryzen™ de 3e génération :
Prise en charge de DDR4 4400(OC)/4000(OC)/3866(OC)/3800(OC)/3733(OC)/3600(OC)/3466(OC)/3400(OC)/3333(OC)/3300( OC) / 3200 / 2933 / 2667 / 2400 / 2133 MHz modules de mémoire
Processeurs AMD Ryzen™ de 3e génération avec processeurs graphiques Radeon™ :
Prise en charge des modules de mémoire DDR4 4733(OC)/4600(OC)/4400(OC)/4000(OC)/3600(OC)/3333(OC)/3200/2933/2667/2400/2133 MHz
Architecture de mémoire double canal
Prise en charge des modules de mémoire ECC Un buffered DIMM 1Rx8/2Rx8
Prise en charge des modules de mémoire non ECC Un buffered DIMM 1Rx8/2Rx8/1Rx16
Prise en charge des modules de mémoire Extreme Memory Profile (XMP)
(Veuillez vous référer à la « Liste de prise en charge de la mémoire » pour plus d'informations.)

Graphiques embarqués :
Intégré dans la 3e génération AMD Ryzen™ avec processeurs graphiques Radeon™ :
1 x port DVI D, prenant en charge une résolution maximale de 1920x1200@60 Hz
* Le port DVI D ne prend pas en charge la connexion D Sub par adaptateur.
1 x DisplayPort, prenant en charge une résolution maximale de 5120x2880@60 Hz
* Prise en charge de la version DisplayPort 1.4, HDCP 2.3 et HDR.
1 x port HDMI, prenant en charge une résolution maximale de 4096x2160@60 Hz
* Prise en charge de la version HDMI 2.1, HDCP 2.3 et HDR.
Prise en charge de jusqu'à 3 écrans en même temps
Mémoire partagée maximale de 16 Go

L'audio:
CODEC audio Realtek®
Son haute définition
2/4/5.1/7.1 canaux
* Pour configurer l'audio 7.1 canaux, vous devez ouvrir le logiciel audio et sélectionner Paramètres avancés du périphérique > Périphérique de lecture pour modifier d'abord le paramètre par défaut. Veuillez visiter le site Web de GIGABYTE pour plus de détails sur la configuration du logiciel audio.

LAN :
Puce Realtek® GbE LAN (1000 Mbit/100 Mbit)

Emplacements d'extension :
CPU : 1 x slot PCI Express x16, prenant en charge PCIe 3.0 et fonctionnant à x16
Jeu de puces : 2 emplacements PCI Express x1, prenant en charge PCIe 3.0 (PCIEX1_1, PCIEX1_2)

Interface de stockage :
CPU : 1 x connecteur M.2 (Socket 3, clé M, type 2242/2260/2280 SATA et support SSD PCIe 3.0 x4/x2)
Jeu de puces : 4 x connecteurs SATA 6 Gb/s
Prise en charge de RAID 0, RAID 1 et RAID 10

CPU:
4 x ports USB 3.2 Gen 1 sur le panneau arrière

Jeu de puces :
2 x ports USB 3.2 Gen 1 disponibles via le connecteur USB interne
4 x ports USB 2.0/1.1 (2 ports sur le panneau arrière, 2 ports disponibles via l'en-tête USB interne)

Connecteurs d'E/S internes :
1 connecteur d'alimentation principal ATX 24 broches
1 connecteur d'alimentation ATX 12V 8 broches
1 x en-tête de ventilateur CPU
2 x en-têtes de ventilateur système
1 x en-tête de bande LED adressable
1 x en-tête de bande LED RVB
1 x connecteur M.2 Socket 3
4 connecteurs SATA 6 Gb/s
1 x en-tête de panneau avant
1 x en-tête audio du panneau avant
1 x connecteur USB 3.2 Gen 1
1 x connecteur USB 2.0/1.1
1 x en-tête Trusted Platform Module (TPM) (2x6 broches, pour le module GC TPM2.0_S uniquement)
1 x en-tête de port série
1 x cavalier CMOS clair
1 bouton Q Flash Plus
Tous les en-têtes de ventilateur sont soumis à la prise en charge AIO_Pump, Pump et ventilateur haute performance avec la capacité de fournir jusqu'à 2A/12V @ 24W.

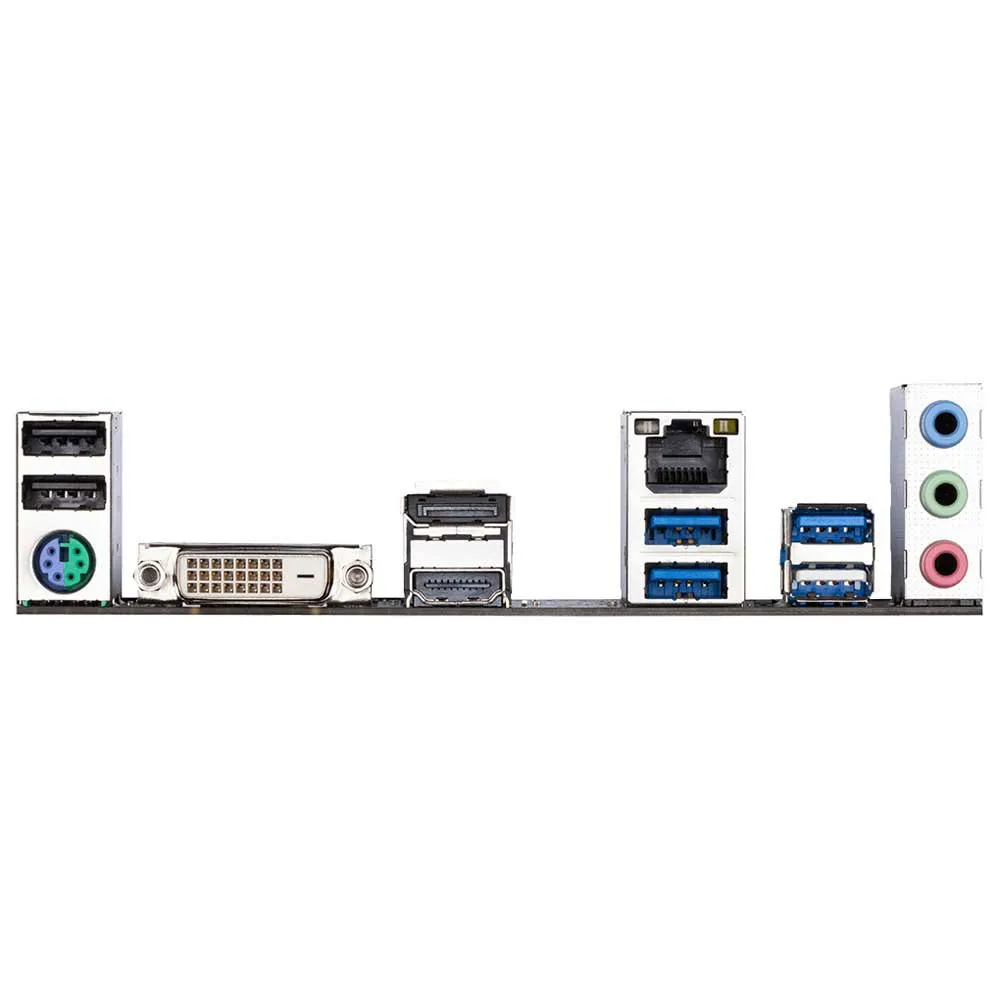

Connecteurs du panneau arrière :
1 x port clavier/souris PS/2
1 prise DVI-D
1 port d'affichage
1 prise HDMI
4 ports USB 3.2 Gen 1
2 ports USB 2.0/1.1
1 prise RJ45
3 prises audio

Contrôleur d'E/S :
Puce de contrôleur d'E/S iTE®

Surveillance matérielle :
Détection de tension
Détection de température
Détection de la vitesse du ventilateur
Avertissement de surchauffe
Avertissement de panne de ventilateur
Contrôle de la vitesse du ventilateur
* La prise en charge de la fonction de contrôle de la vitesse du ventilateur dépendra du refroidisseur que vous installez.

BIOS :
1 flash de 128 Mbits
Utilisation du BIOS AMI UEFI sous licence
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Caractéristiques uniques:
Prise en charge de l'APP Center
* Les applications disponibles dans APP Center peuvent varier selon le modèle de carte mère. Les fonctions prises en charge par chaque application peuvent également varier en fonction des spécifications de la carte mère.
@BIOS
EasyTune
Démarrage rapide
Boost de jeu
Charge ON/OFF
Fusion RVB
Sauvegarde intelligente
Visionneuse d'informations système
Prise en charge de Q Flash Plus
Prise en charge de QFlash
Prise en charge de l'installation Xpress

Logiciel fourni:
Norton® Internet Security (version OEM)
Utilitaire de contrôle de la bande passante du LAN de jeu Realtek® 8118

Système opérateur:
Prise en charge de Windows 10 64 bits

Facteur de forme:
Facteur de forme micro ATX ; 24,4 cm x 24,4 cm
