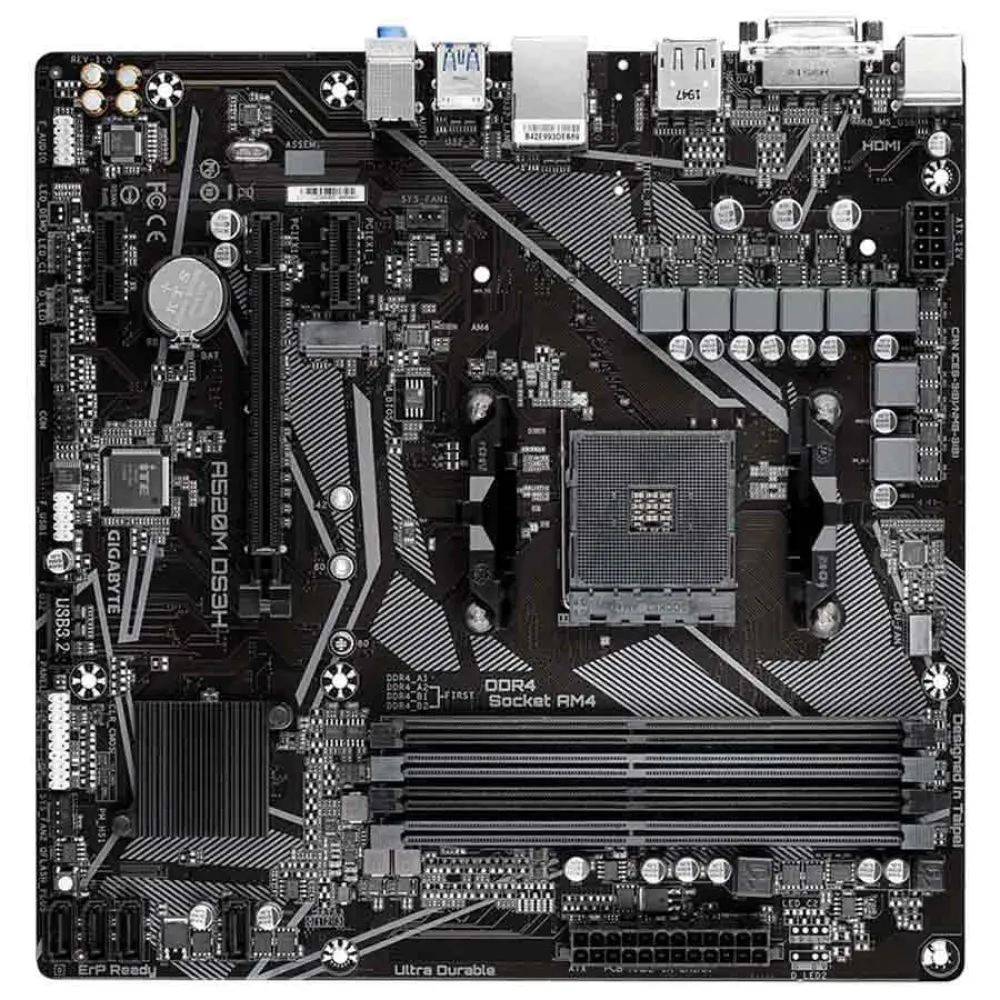

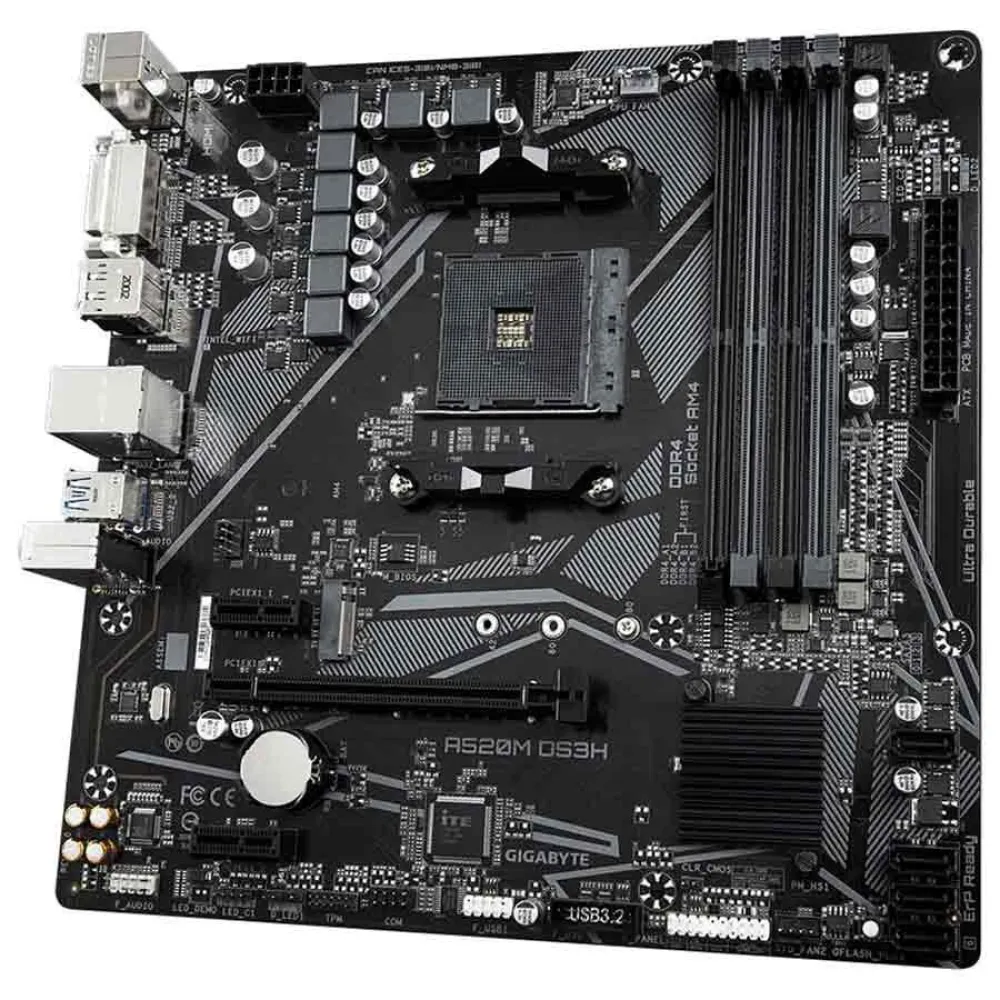

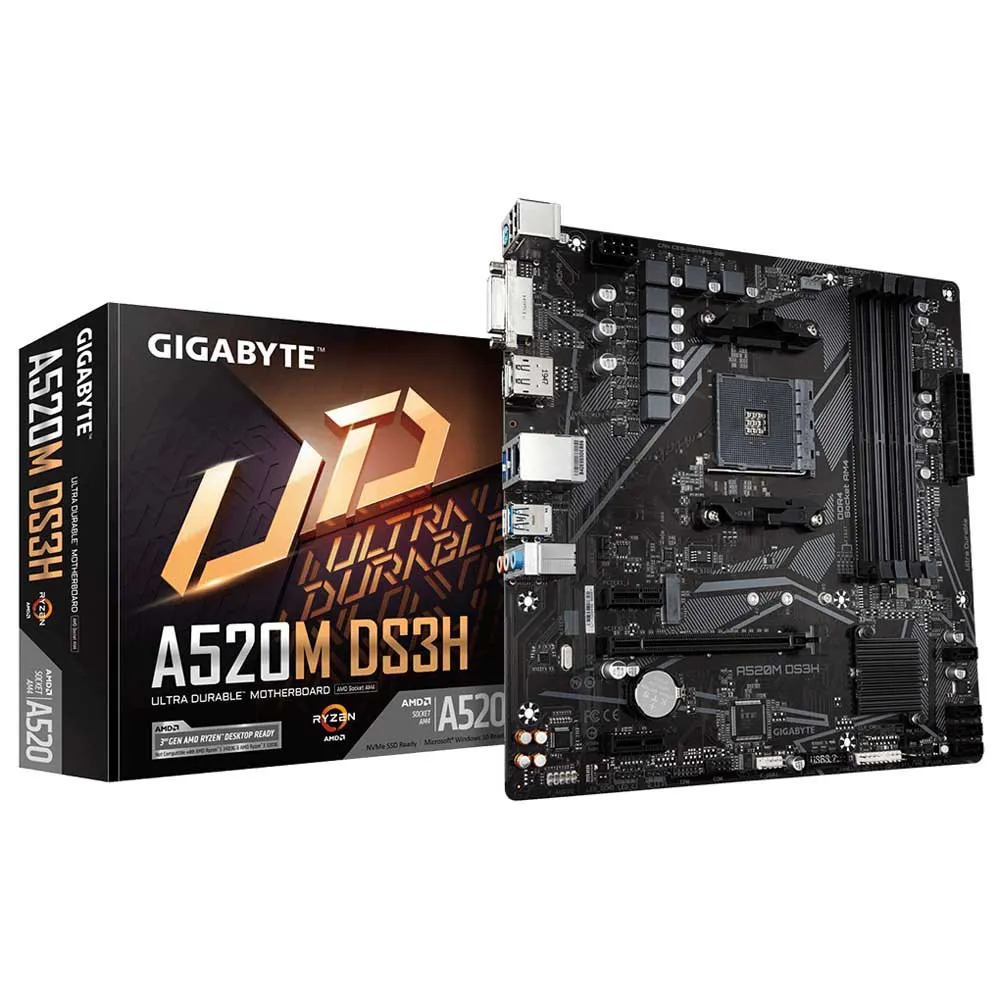

Gigabyte Placa-mãe A520M

Placa-mãe AMD A520 com solução Pure Digital VRM, áudio de alta qualidade, LAN para jogos GIGABYTE com gerenciamento de largura de banda, PCIe 3.0 x4 M.2, RGB FUSION 2.0, Smart Fan 5, Q Flash Plus
As placas-mãe GIGABYTE série UD usam um design de MOSFETs PWM + PWM + Low RDS (on) digital puro de 5 + 3 fases para suportar as CPUs AMD Ryzen ™ de 3ª geração, oferecendo incrível precisão no fornecimento de energia para os componentes sensíveis à energia e com maior consumo de energia da placa-mãe. além de oferecer desempenho de sistema aprimorado e escalabilidade de hardware definitiva.


Características:

Suporta AMD Ryzen ™ 5000 Series / 3rd Gen Ryzen ™ e 3rd Gen Ryzen ™ com processadores gráficos Radeon ™
ECC de canal duplo / não ECC sem buffer DDR4, 4 DIMMs
Solução VRM Pure Digital de 5 + 3 fases com MOSFETs de baixo RDS (on)
Conector Ultra Fast NVMe PCIe 3.0 x4 M.2
GIGABYTE Exclusive 8118 Gaming LAN com Bandwidth Management
HDMI, DVI D, portas de vídeo para vários monitores
RGB FUSION 2.0 oferece suporte a LEDs endereçáveis e tiras de LED RGB
Smart Fan 5 apresenta vários sensores de temperatura, cabeçalhos de ventilador híbrido com FAN STOP
Q Flash Plus Atualize o BIOS sem instalar a CPU, a memória e a placa gráfica

Benefícios de MOSFETs com baixo RDS (on):
Carga de porta otimizada para minimizar perdas de comutação.
Temperatura mais baixa, tamanho menor, melhores características térmicas.

Conector NVMe PCIe Gen3 x4 M.2:
As placas-mãe GIGABYTE estão focadas em fornecer a tecnologia M.2 para entusiastas que desejam maximizar o potencial de seu sistema.

LAN exclusiva para jogos Realtek 8118:
LAN Gigabit de alta velocidade com alocação automática de largura de banda
Realtek 8118 LAN é um chip de rede amigável e de alto desempenho para jogadores de jogos com alocação automática de largura de banda para garantir a maior prioridade de rede do jogo ou aplicativo. Ele pode fornecer aos usuários os recursos mais abrangentes e a experiência de Internet mais rápida e tranquila.

Suporte HDMI 2.1 para 4K / 60P / 21: 9 / HDCP 2.3:
HDMI 2.1, que é compatível com as versões anteriores de HDMI 2.0 / 1.4 e oferece 48 Gb / s de largura de banda - duas vezes mais do que a geração anterior. Isso abre o potencial para os usuários transferirem vários streams de vídeo, bem como uma relação cinematográfica nativa de 21: 9 (em que a maioria dos filmes é filmada), suporte Full HDR e HDCP 2.3, para oferecer a melhor experiência visual para os espectadores.

Ventilador Inteligente 5:
Com o Smart Fan 5, os usuários podem garantir que seus jogos de PC possam manter seu desempenho enquanto se mantêm frescos. O Smart Fan 5 permite que os usuários troquem seus conectores de ventilador para refletir diferentes sensores térmicos em diferentes locais na placa-mãe. Não só isso, com o Smart Fan 5, mais conectores de ventoinhas híbridas que suportam os modos PWM e Voltage foram introduzidos para tornar a placa-mãe mais amigável com refrigeração líquida.

5 sensores de temperatura
3 cabeçalhos de pinos de ventilador
Todos os cabeçotes de pinos de ventilador atualizados para cabeçalhos de ventilador híbridos
Ventiladores e sensores interoperáveis
IU intuitiva para controle de ventilador

FAN STOP Hybrid FAN Header Smart Fan 5 Software:
Consiga o silêncio dos fãs. Com a Parada do Ventilador, mapeie qualquer ventilador para parar completamente quando as temperaturas caírem abaixo de um limite especificado. Qual ventilador para, com base nas leituras de qual sensor e em que temperatura - tudo isso pode ser personalizado de acordo com sua preferência.

Cabeçalhos de pino de ventilador híbrido:
Assuma o controle total sobre a configuração do resfriamento de líquido! O Smart Fan 5 recebe até o segundo informações sobre a taxa de fluxo e a temperatura da água por meio de Hybrid Fan Pin Headers ou sensores externos de termistor - dando a você domínio absoluto sobre o seu PC.
Todos os Cabeçalhos de Ventilador Híbrido podem detectar automaticamente o tipo de dispositivo de resfriamento, seja um ventilador ou bomba com PWM diferente ou modo de tensão.

Novo software Smart Fan 5:
Escolha entre os diferentes modos, silencioso a velocidade total, para corresponder às suas preferências de uso do sistema.
Para cada ventilador ou bomba, você pode usar a curva de ventilador intuitiva para definir os limites de disparo e as velocidades de ventilador correspondentes.

RGB FUSION 2.0:
Com as placas-mãe A520, RGB Fusion 2.0 é ainda melhor com LEDs endereçáveis. RGB Fusion 2.0 oferece aos usuários a opção de controlar RGB integrado e RGB externo / faixas de luz LED endereçáveis * para a construção de seu PC. Já repleto de cores e padrões, RGB Fusion 2.0 foi atualizado para melhorar o suporte ao LED endereçável. Com tiras de LED endereçáveis externas, onde cada LED pode ser endereçado digitalmente, os usuários podem experimentar ainda mais padrões, estilos e iluminações.
Com A520, as placas-mãe suportam faixas de iluminação LED endereçáveis de 5V externas e até 300 luzes LED. RGB Fusion 2.0 com LEDs endereçáveis vem com novos padrões e várias configurações de velocidade com mais por vir.

Software RGB Fusion 2.0:
Com uma interface de usuário intuitiva integrada, o RGB Fusion 2.0 oferece uma solução melhor para personalizar os efeitos de iluminação em todos os dispositivos suportados. De placas-mãe, placas gráficas e produtos periféricos, você pode personalizar seu equipamento de jogos com seu próprio estilo e exibir sua construção compartilhando os perfis. Além disso, o novo modo de jogo torna os efeitos de iluminação interativos com jogos selecionados para trazer a você a experiência de jogo mais envolvente.

APP GIGABYTE RGB Fusion:
Não apenas faça seu PC brilhar, faça dele uma obra de arte que seus amigos invejarão. Com o aplicativo móvel GIGABYTE RGB Fusion, os usuários podem assistir enquanto controlam a iluminação dentro de seu PC de jogos. Isso dá aos usuários facilidade de acesso à medida que tentam ajustar cores e velocidades para diferentes modos, tudo isso pode ser feito longe do teclado e do monitor de seu PC.

Capacitores de áudio de última geração:
As placas-mãe GIGABYTE usam capacitores de áudio de ponta. Esses capacitores de alta qualidade ajudam a fornecer áudio de alta resolução e alta fidelidade para fornecer os efeitos sonoros mais realistas para os jogadores.

Proteção contra ruído de áudio:
As placas-mãe GIGABYTE apresentam uma proteção contra ruído de áudio que essencialmente separa os componentes de áudio analógico sensíveis da placa de poluição sonora potencial no nível do PCB.

Q Flash Plus:
Atualize o BIOS facilmente sem instalar a CPU, memória e placa gráfica.
Com o GIGABYTE Q Flash Plus, você não precisa instalar a CPU, memória e placa gráfica nem entrar no menu do BIOS para fazer o flash do BIOS. Basta fazer o download e salvar um novo arquivo BIOS (renomear para gigabyte.bin) na unidade flash USB e, em seguida, pressionar o botão Q Flash Plus dedicado e pronto!

Conectores de alimentação de pino sólido:
As placas-mãe A520 apresentam conectores de alimentação ATX 12V de 8 pinos com revestimento sólido para oferecer fonte de alimentação estável enquanto sobrecarrega a CPU.
Vantagens do conector de alimentação de pino sólido
Maior área de contato para eletricidade
Mais quantidade de metal para sustentar maior potência e calor gerado
Ultra durável e vida útil mais longa

INICIE A PROTEÇÃO DE SULFURIZAÇÃO:
Os compostos de enxofre no ar podem penetrar minúsculos resistores integrados, criando mudanças químicas e fazendo com que esses resistores abram ou abram. Se algum desses ocorrer, a placa-mãe deixará de funcionar. Ao equipar resistores com um Design Anti Enxofre, a GIGABYTE dá às Motherboards Ultra Duráveis um novo significado.

BIOS atualizado:
O BIOS é essencial para os usuários durante a configuração inicial para permitir as configurações mais otimizadas. Com uma nova GUI e funcionalidades mais fáceis de usar, a GIGABYTE foi capaz de reinventar o BIOS para dar aos usuários uma experiência melhor enquanto configuram seu novo sistema.

CENTRAL DE APLICATIVOS:
GIGABYTE APP CENTER é um portal útil de todos os utilitários e drivers GIGABYTE MB, você pode escolher qualquer utilitário que deseja instalar a partir do APP CENTER e mantê-lo atualizado com as últimas versões de utilitários e drivers.

EasyTune ™:
O EasyTune ™ da GIGABYTE é uma interface simples e fácil de usar que permite aos usuários ajustar as configurações do sistema ou ajustar os relógios e tensões do sistema e da memória em um ambiente Windows. Com o Smart Quick Boost, um clique é tudo o que você precisa para fazer o overclock automático do seu sistema, aumentando o desempenho quando você mais precisa.

@BIOS:
O aplicativo GIGABYTE @BIOS permite que você atualize o BIOS do seu sistema de dentro do Windows usando uma interface de usuário gráfica simples e inteligente. @BIOS pode baixar automaticamente a última versão dos servidores GIGABYTE ou você pode atualizar seu BIOS a partir de um arquivo em seu computador. @BIOS também permite que você salve seu BIOS atual em um arquivo, recupere seu BIOS anterior de uma imagem e faça backup de seu BIOS em uma imagem.

Visualizador de informações do sistema:
O GIGABYTE System Information Viewer é um local central que lhe dá acesso ao status atual do seu sistema. Monitore componentes como relógios e processador, defina seu perfil de velocidade de ventilador preferido, crie alertas quando as temperaturas ficarem muito altas ou registre o comportamento de seu sistema; essas são as possibilidades do System Information Viewer.


Especificações:

CPU:
AMD Socket AM4, suporte para: AMD Ryzen ™ 5000 Series / 3rd Gen Ryzen ™ e 3rd Gen Ryzen ™ com processadores gráficos Radeon ™
(Consulte a ´´Lista de suporte de CPU´´ para obter mais informações.)

Chipset:
AMD A520

Memória:
4 x soquetes DDR4 DIMM com suporte para até 128 GB (capacidade de DIMM único de 32 GB) de memória do sistema
Processadores AMD Ryzen ™ série 5000 / AMD Ryzen ™ de 3ª geração:
Suporte para DDR4 4400 (OC) / 4000 (OC) / 3866 (OC) / 3800 (OC) / 3733 (OC) / 3600 (OC) / 3466 (OC) / 3400 (OC) / 3333 (OC) / 3300 ( OC) / módulos de memória 3200/2933/2667/2400/2133 MHz
Processadores gráficos AMD Ryzen ™ de 3ª geração com Radeon ™:
Suporte para módulos de memória DDR4 4733 (OC) / 4600 (OC) / 4400 (OC) / 4000 (OC) / 3600 (OC) / 3333 (OC) / 3200/2933/2667/2400/2133 MHz
Arquitetura de memória dual channel
Suporte para módulos de memória DIMM 1Rx8 / 2Rx8 ECC Un buffered
Suporte para módulos de memória DIMM 1Rx8 / 2Rx8 / 1Rx16 não ECC sem buffer
Suporte para módulos de memória Extreme Memory Profile (XMP)
(Consulte a ´´Lista de suporte de memóri´´ para obter mais informações.)

Gráficos integrados:
Integrado na 3ª geração AMD Ryzen ™ com processadores gráficos Radeon ™:
1 porta DVI D, suportando uma resolução máxima de 1920x1200 a 60 Hz
* A porta DVI D não suporta conexão D Sub por adaptador.
1 x DisplayPort, suportando uma resolução máxima de 5120x2880 @ 60 Hz
* Suporte para versão DisplayPort 1.4, HDCP 2.3 e HDR.
1 porta HDMI, compatível com resolução máxima de 4096x2160 a 60 Hz
* Suporte para versão HDMI 2.1, HDCP 2.3 e HDR.
Suporte para até 3 monitores ao mesmo tempo
Memória compartilhada máxima de 16 GB

Áudio:
CODEC de áudio Realtek®
Áudio de alta definição
2/4 / 5.1 / 7.1 canais
* Para configurar o áudio de 7.1 canais, você precisa abrir o software de áudio e selecionar Configurações avançadas do dispositivo> Dispositivo de reprodução para alterar a configuração padrão primeiro. Visite o site da GIGABYTE para obter detalhes sobre a configuração do software de áudio.

LAN:
Chip Realtek® GbE LAN (1000 Mbit / 100 Mbit)

Slots de expansão:
CPU: 1 slot PCI Express x16, com suporte a PCIe 3.0 e executando a x16
Chipset: 2 slots PCI Express x1, com suporte para PCIe 3.0 (PCIEX1_1, PCIEX1_2)

Interface de armazenamento:
CPU: 1 conector x M.2 (soquete 3, chave M, tipo 2242/2260/2280 SATA e suporte a PCIe 3.0 x4 / x2 SSD)
Chipset: 4 conectores SATA 6 Gb / s
Suporte para RAID 0, RAID 1 e RAID 10

CPU:
4 portas USB 3.2 Gen 1 no painel traseiro

Chipset:
2 portas USB 3.2 Gen 1 disponíveis através do conector USB interno
4 portas USB 2.0 / 1.1 (2 portas no painel traseiro, 2 portas disponíveis através do conector USB interno)

Conectores de E / S internos:
1 x conector de alimentação principal ATX de 24 pinos
Conector de alimentação ATX 12V de 1 x 8 pinos
1 x cabeçalho do ventilador da CPU
2 conectores de ventilador do sistema
1 x cabeçalho de tira LED endereçável
1 x cabeçalho de tira LED RGB
1 x conector M.2 soquete 3
4 conectores SATA 6 Gb / s
1 x cabeçalho do painel frontal
1 x conector de áudio do painel frontal
1 x conector USB 3.2 Gen 1
1 x conector USB 2.0 / 1.1
1 x cabeçalho Trusted Platform Module (TPM) (2x6 pinos, apenas para o módulo GC TPM2.0_S)
1 x cabeçalho de porta serial
1 x jumper CMOS claro
1 x botão Q Flash Plus
＊ Todos os conectores de ventilador estão sujeitos a suporte AIO_Pump, Pump e ventilador de alto desempenho com capacidade de fornecer até 2A / 12V @ 24W.

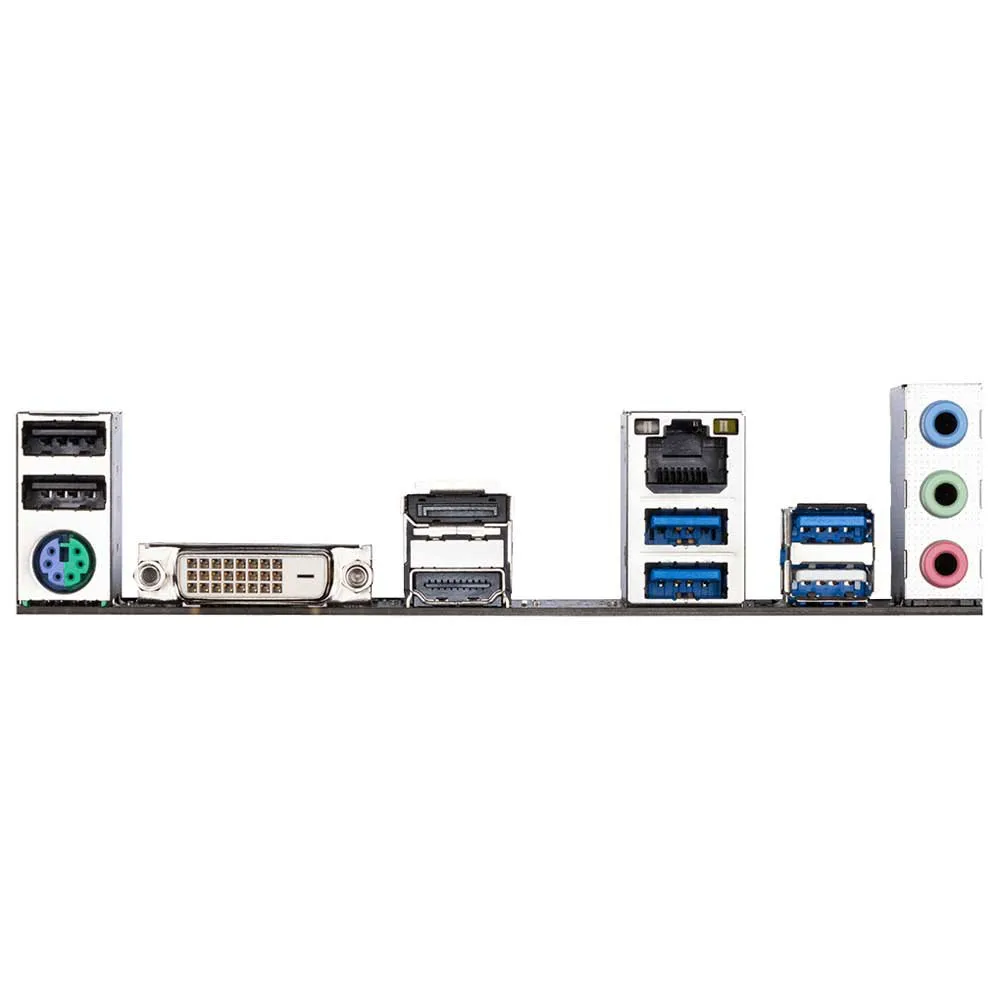

Conectores do painel traseiro:
1 porta de teclado / mouse PS / 2
1 porta DVI D
1 x DisplayPort
1 porta HDMI
4 portas USB 3.2 Gen 1
2 portas USB 2.0 / 1.1
1 porta RJ 45
3 x conectores de áudio

Controlador de E / S:
Chip controlador de I / O iTE®

Monitoramento de H / W:
Detecção de tensão
Detecção de temperatura
Detecção de velocidade do ventilador
Aviso de superaquecimento
Alerta de falha do ventilador
Controle de velocidade do ventilador
* Se a função de controle de velocidade da ventoinha é suportada dependerá do refrigerador que você instalar.

BIOS:
Flash 1 x 128 Mbit
Uso de AMI UEFI BIOS licenciado
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Características únicas:
Suporte para APP Center
* Os aplicativos disponíveis no APP Center podem variar de acordo com o modelo da placa-mãe. As funções com suporte de cada aplicativo também podem variar dependendo das especificações da placa-mãe.
@BIOS
EasyTune
Inicialização rápida
Game Boost
Carga ON / OFF
RGB Fusion
Smart Backup
Visualizador de informações do sistema
Suporte para Q Flash Plus
Suporte para Q Flash
Suporte para instalação do Xpress

Software empacotado:
Norton® Internet Security (versão OEM)
Utilitário de controle de largura de banda de LAN para jogos Realtek® 8118

Sistema operacional:
Suporte para Windows 10 de 64 bits

Fator de forma:
Fator de forma Micro ATX; 24,4 cm x 24,4 cm
